GST25AXX-P1J命名（XX 為輸出電壓值），同時有簡化型號標注，各型號對應的輸出規格、核心參數如下，所有型號均標配 P1J 型 DC 插頭：
| 完整型號 | 簡化安規型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波噪聲（最大） | 負載調整率 |
|---|---|---|---|---|---|---|---|
| GST25A05-P1J | GST25A05 | 5VDC | 4.0A | 20W | ±5.0% | 80mVp-p | ±5.0% |
| GST25A07-P1J | - | 7.5VDC | 2.93A | 22W | ±5.0% | 80mVp-p | ±5.0% |
| GST25A09-P1J | - | 9VDC | 2.55A | 23W | ±5.0% | 80mVp-p | ±5.0% |
| GST25A12-P1J | GST25A12 | 12VDC | 2.08A | 25W | ±3.0% | 80mVp-p | ±3.0% |
| GST25A15-P1J | - | 15VDC | 1.66A | 25W | ±3.0% | 100mVp-p | ±3.0% |
| GST25A18-P1J | GST25A18 | 18VDC | 1.38A | 25W | ±3.0% | 100mVp-p | ±3.0% |
| GST25A24-P1J | GST25A24 | 24VDC | 1.04A | 25W | ±2.0% | 150mVp-p | ±2.0% |
| GST25A28-P1J | GST25A28 | 28VDC | 0.89A | 25W | ±2.0% | 150mVp-p | ±2.0% |
| GST25A48-P1J | GST25A48 | 48VDC | 0.52A | 25W | ±2.0% | 150mVp-p | ±2.0% |
型號相關關鍵說明
型號后綴 **-P1J為標配插頭標識，代表該型號默認搭配P1J 型 5.5*2.1mm DC 插頭 **（內側 + V、外側 - V）；
部分型號有簡化安規型號（如 GST25A05、GST25A12），為安規認證時的簡稱，與完整型號為同一產品；
所有型號輸入規格統一為85~264VAC（47~63Hz），僅輸出端電壓 / 電流 / 功率等參數存在差異；
若需更換插頭類型，無需變更基礎型號，可單獨選購對應轉接頭（如 P1I、P1LR、R6B 等），或定制插頭規格（需滿足最小訂購量）。

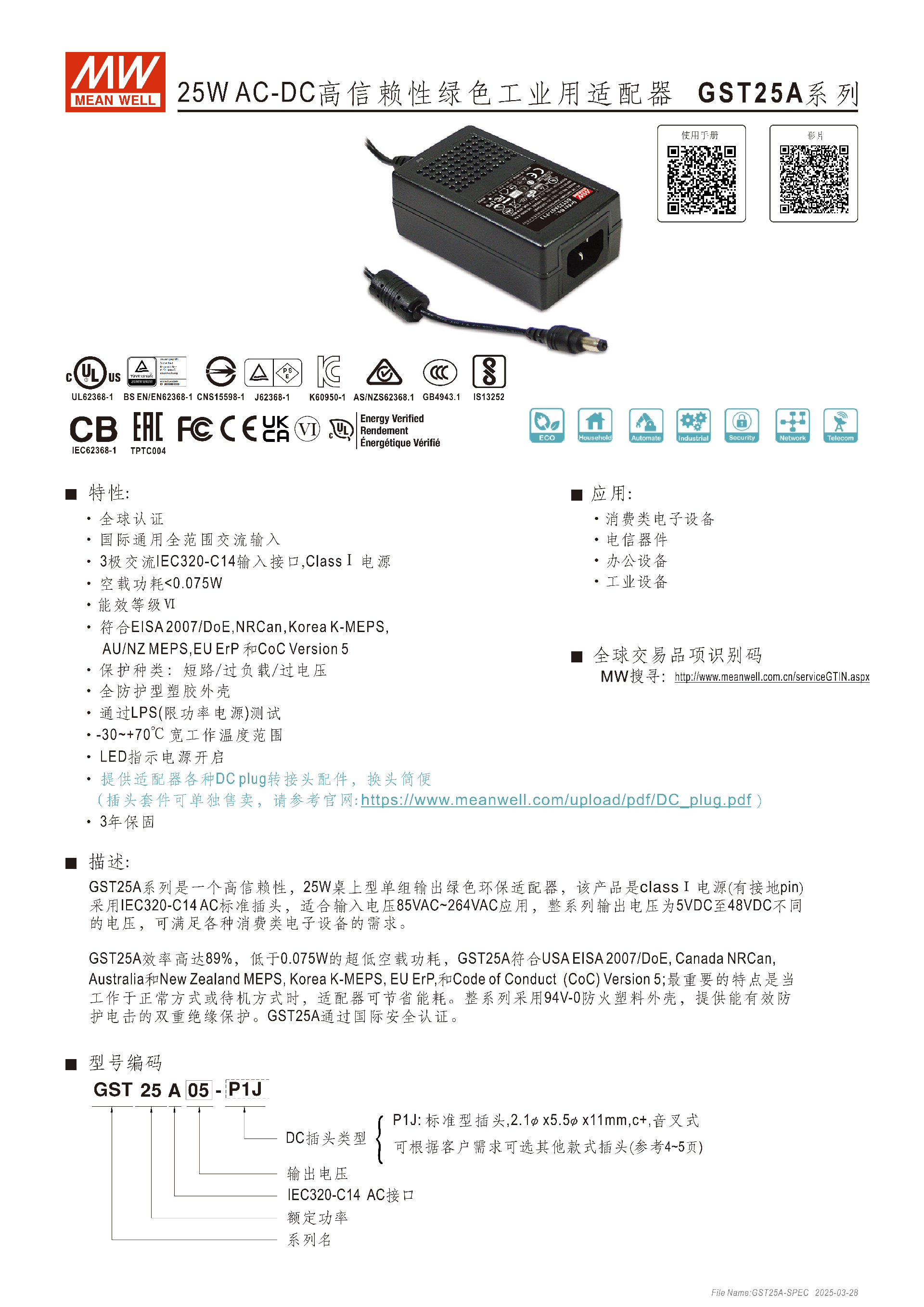

明緯 GST25A 系列是 25W AC-DC 高信賴性綠色工業用適配器，為 ClassⅠ 電源，配備IEC320-C14 3 極交流輸入接口，支持85~264VAC全范圍交流輸入，輸出電壓覆蓋5~48VDC多檔位，具備 **<0.075W超低空載功耗、89% 高轉換效率，符合 Ⅵ 級能效及多國安規與 EMC 標準，擁有短路 / 過負載 / 過電壓三重保護，工作溫度寬至-30~+70℃，采用 94V-0 防火塑料外殼與雙重絕緣保護，標配 P1J DC 插頭且支持多種轉接頭更換，整機提供3 年 ** 保固，適用于消費電子、電信器件、辦公及工業設備等場景。
產品名稱：明緯GST25A 系列25W AC-DC 高信賴性綠色工業用適配器
產品類型：桌上型單組輸出適配器，ClassⅠ 電源（帶接地 pin），通過LPS 限功率電源測試
核心定位：高信賴性、綠色環保，兼顧節能與防護，適配多場景工業及消費類設備
保固服務：整機3 年保固，DC 插頭套件可單獨售賣，支持訂制化修改（需最小訂購量）
物理尺寸：935436mm（LWH），單體重209g，包裝規格60pcs/13.5Kg/1.02CUFT
二、核心性能特性
輸入規格：支持85~264VAC國際通用全范圍交流輸入，頻率47~63Hz，配備3 極交流 IEC320-C14輸入接口
功耗與效率：空載功耗 < 0.075W，轉換效率高達89%，正常 / 待機模式均能節能，符合能效等級 Ⅵ
環境適應性：寬工作溫度 **-30~+70℃（低輸入電壓需減額輸出），儲存溫度-40~+85℃、濕度 10~95% RH（無冷凝）；耐振動10~500Hz、2G**，X/Y/Z 軸各 60 分鐘 / 周期
防護設計：采用94V-0 防火塑料外殼，提供雙重絕緣保護；具備短路、過負載、過電壓三重保護，過負載為打嗝模式（異常移除后自動恢復），過電壓為二極管鉗位保護
其他設計：配備電源開啟 LED 指示燈，DC 插頭更換簡便，支持多款轉接頭配件適配

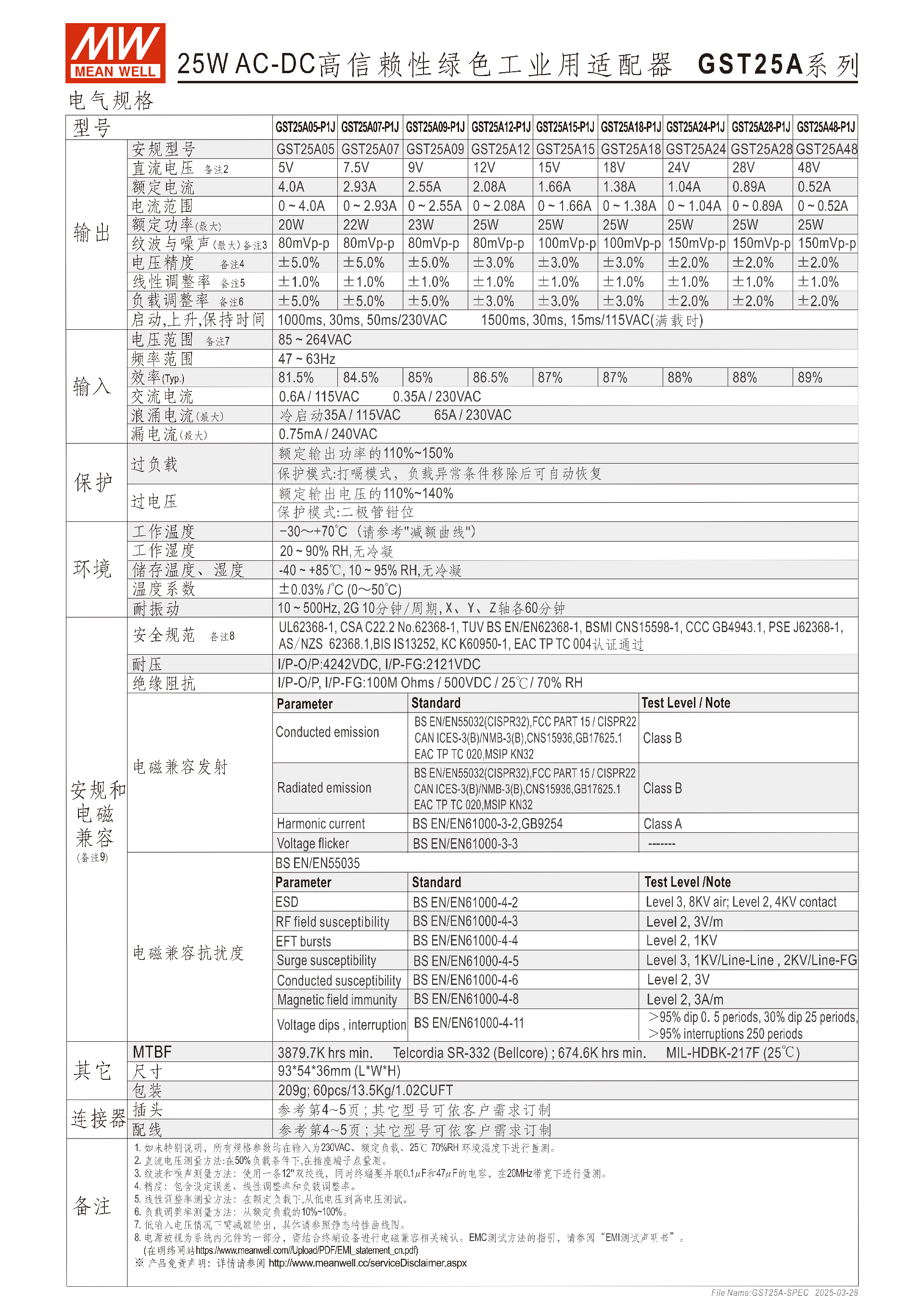

三、電氣規格（核心參數）
該系列輸出電壓覆蓋5~48VDC共 9 個檔位，各檔位核心電氣參數如下表，所有參數默認在 230VAC 輸入、額定負載、25℃/70% RH 環境下測量：
| 輸出電壓 | 5VDC | 7.5VDC | 9VDC | 12VDC | 15VDC | 18VDC | 24VDC | 28VDC | 48VDC |
|---|---|---|---|---|---|---|---|---|---|
| 額定電流 | 4.0A | 2.93A | 2.55A | 2.08A | 1.66A | 1.38A | 1.04A | 0.89A | 0.52A |
| 額定功率 | 20W | 22W | 23W | 25W | 25W | 25W | 25W | 25W | 25W |
| 紋波噪聲（最大） | 80mVp-p | 80mVp-p | 80mVp-p | 80mVp-p | 100mVp-p | 100mVp-p | 150mVp-p | 150mVp-p | 150mVp-p |
| 電壓精度 | ±5.0% | ±5.0% | ±5.0% | ±3.0% | ±3.0% | ±3.0% | ±2.0% | ±2.0% | ±2.0% |
| 負載調整率 | ±5.0% | ±5.0% | ±5.0% | ±3.0% | ±3.0% | ±3.0% | ±2.0% | ±2.0% | ±2.0% |
其他關鍵電氣參數：
浪涌電流：最大35A/115VAC、65A/230VAC（冷啟動）
耐壓：I/P-O/P4242VDC，I/P-FG2121VDC
絕緣阻抗：I/P-O/P、I/P-FG 均100M Ohms / 500VDC / 25℃ / 70%RH
溫度系數：±0.03% / ℃（0~50℃）
MTBF：Telcordia SR-332 標準下最小 3879.7K hrs，MIL-HDBK-217F（25℃）下最小 674.6K hrs
保護閾值：過負載為額定輸出功率的110%~150%，過電壓為額定輸出電壓的110%~140%
四、配線與 DC 插頭規格
配線標準：5~12V 采用UL2468 16AWG，線長1000±50mm；15~48V 采用UL1185 18AWG，線長1800±50mm
標配插頭：P1J（5.5*2.1mm，11±0.5mm 長度），Pin 腳定義為內側 + V、外側 - V，AC FG 可選擇連接 / 不連接
轉接頭配件：支持多款直頭 / 彎頭 / 鎖式 / 針式轉接頭，分為 Tuning Fork Style、Barrel Style、Lock Style、Min. Pin Style 等系列，部分轉接頭耐電流最大 7.5A，可單獨選購（無最小訂購量），也可訂制特殊型號
五、認證標準
該系列通過全球多國認證，覆蓋安規、能效、電磁兼容（EMC）三大類，核心認證如下：
安規認證：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、PSE J62368-1、BSMI CNS15598-1、AS/NZS 62368.1 等
能效認證：AU/NZ MEPS、EU ErP CoC Version 5、USA EISA 2007/DoE、Canada NRCan、Korea K-MEPS
EMC 認證
發射類：傳導 / 輻射發射符合 BS EN/EN55032、FCC PART15 等，為Class B；諧波電流符合 Class A，電壓閃爍符合 EN61000-3-3
抗擾度：ESD（8KV 空氣 / 4KV 接觸）、浪涌（1KV 線 - 線 / 2KV 線 - FG）等多項目達標，符合 BS EN/EN55035 標準
六、應用場景
適配消費類電子設備、電信器件、辦公設備、工業設備等多類終端設備，滿足不同電壓、功率的供電需求。
關鍵問題
問題 1（性能側重）：GST25A 系列適配器的節能特性體現在哪些方面，核心節能參數是什么？
答案：該系列核心節能特性體現在超低空載功耗與高轉換效率，且正常工作和待機模式均能實現能耗節??；核心節能參數為空載功耗 < 0.075W，轉換效率高達89%，同時產品符合能效等級 Ⅵ及多國能效標準（如 EU ErP CoC V5、USA EISA 2007/DoE），從設計和認證層面保障節能性。
問題 2（規格側重）：GST25A 系列各輸出電壓檔位的額定功率有何差異，電壓精度和紋波噪聲的變化規律是什么？
答案：①額定功率：5VDC 檔位為 20W，7.5VDC 為 22W，9VDC 為 23W，12~48VDC 所有檔位均為 25W（最大）；②電壓精度：5/7.5/9VDC 為 ±5.0%，12/15/18VDC 為 ±3.0%，24/28/48VDC 為 ±2.0%，輸出電壓越高，電壓精度越高；③紋波噪聲：5~12VDC 為 80mVp-p，15~18VDC 為 100mVp-p，24~48VDC 為 150mVp-p，輸出電壓越高，紋波噪聲數值越大。
問題 3（應用與適配側重）：GST25A 系列適配器的 DC 插頭適配性如何，支持哪些更換方式，滿足不同設備的接頭需求？
答案：該系列適配器的 DC 插頭適配性強，標配P1J 型 5.5*2.1mm 插頭，同時支持兩種更換方式：①選購快速轉接頭自行對插，明緯提供多款直頭 / 彎頭 / 鎖式 / 針式轉接頭（如 P1I、P1LR、P3A、R6B 等），部分耐電流達 7.5A，可單獨售賣且無最小訂購量；②明緯訂制化修改，可根據客戶需求修改 DC 插頭型號，需滿足最小訂購量要求；此外，轉接頭配件還支持 EIAJ、KYCON 等通用標準，適配不同品牌和類型的終端設備。
