GST18B 系列為 18W AC-DC 適配器，核心型號按輸出直流電壓劃分，標配P1J 型標準 DC 插頭（2.1φx5.5φx11mm 音叉式，C + 極性），各型號關鍵參數如下表，未標注均為標配 P1J 插頭的標準型號：
| 完整型號 | 輸出電壓 | 額定電流 | 最大額定功率 | 紋波與噪聲（最大） | 電壓精度 | 典型效率 | 電流范圍 |
|---|---|---|---|---|---|---|---|
| GST18B05-P1J | 5VDC | 3.0A | 15W | 80mVp-p | ±5.0% | 81% | 0~3.0A |
| GST18B07-P1J | 7.5VDC | 2.0A | 15W | 80mVp-p | ±5.0% | 85% | 0~2.0A |
| GST18B09-P1J | 9VDC | 2.0A | 18W | 80mVp-p | ±5.0% | 85% | 0~2.0A |
| GST18B12-P1J | 12VDC | 1.50A | 18W | 100mVp-p | ±3.0% | 86% | 0~1.50A |
| GST18B15-P1J | 15VDC | 1.20A | 18W | 150mVp-p | ±3.0% | 87% | 0~1.20A |
| GST18B18-P1J | 18VDC | 1.0A | 18W | 150mVp-p | ±3.0% | 88% | 0~1.0A |
| GST18B24-P1J | 24VDC | 0.75A | 18W | 150mVp-p | ±2.0% | 88% | 0~0.75A |
| GST18B28-P1J | 28VDC | 0.64A | 18W | 150mVp-p | ±2.0% | 88.5% | 0~0.64A |
| GST18B48-P1J | 48VDC | 0.375A | 18W | 150mVp-p | ±2.0% | 89% | 0~0.375A |
型號補充說明
簡化型號：文檔中同時標注了無插頭后綴的簡化型號（如 GST18B05、GST18B07），與帶 - P1J 的完整型號為同一產品，僅標注形式差異，標配均為 P1J 插頭；
定制插頭型號：若需更換非 P1J 型 DC 插頭（如 P1I/P1L/DIN 系列等），可在基礎型號后替換插頭后綴（如 GST18B12-P1IR，12VDC+P1IR 彎頭插頭），所有插頭均可按客戶需求訂制，部分常用轉接頭可單獨選購；
功率特例：5VDC、7.5VDC 型號最大額定功率為 15W（其余為 18W），為系列內唯一非滿功率型號，其余電氣規格與系列標準一致。
型號編碼規則回顧
以GST18B05-P1J為例，各段含義唯一且固定：
18：系列額定最大功率（W）；
GST18B：明緯 18W 綠色工業用適配器系列名；
B05：輸出電壓標識（B 為系列固定碼，05 代表 5VDC，數字直接對應輸出電壓值）；
P1J：DC 插頭型號（標配款，可替換為其他插頭編碼）。

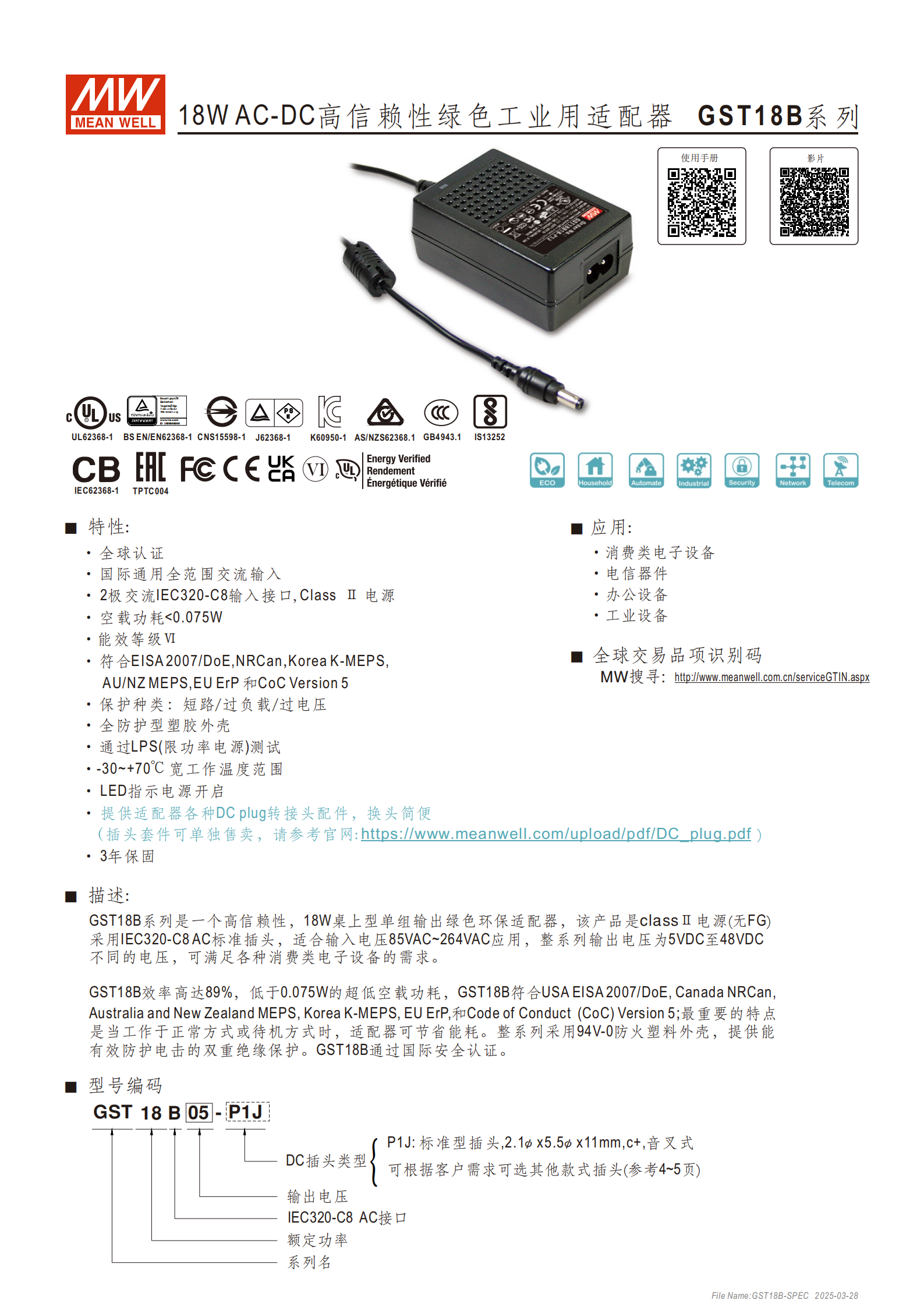

GST18B 系列是明緯推出的18W AC-DC 高信賴性綠色工業用適配器，為 Class Ⅱ 無 FG 電源，采用IEC320-C8交流輸入接口，支持85VAC~264VAC全范圍全球交流輸入，輸出電壓覆蓋5VDC 至 48VDC多檔位，空載功耗 **<0.075W**、效率最高達89%且符合能效等級 Ⅵ，具備短路 / 過負載 / 過電壓三重保護，工作溫度范圍-30~+70℃，搭配 94V-0 防火塑料外殼與雙重絕緣保護，通過全球多項安全認證，標配P1J 型 DC 插頭且支持多種轉接頭更換，提供3 年保固，廣泛適用于消費類電子、電信、辦公及工業設備。
GST18B 系列是明緯研發的18W 桌上型單組輸出AC-DC 高信賴性綠色環保適配器，為Class Ⅱ 電源（無 FG），主打低功耗、高兼容性與高安全性，適用于全球多地區的消費、電信、辦公及工業類設備，提供3 年官方保固。
二、核心產品特性
全球適配與低功耗：支持85VAC~264VAC全范圍交流輸入，匹配全球電網；空載功耗 **<0.075W**，效率最高達89%，符合能效等級 Ⅵ及 USA EISA 2007/DoE、EU ErP CoC Version 5 等全球能效標準。
安全與防護
防護種類：短路、過負載、過電壓三重保護，過負載保護為打嗝模式（故障移除后自動恢復），過電壓 / 短路為二極管鉗位模式；
物理防護：采用94V-0 防火塑料外殼，具備雙重絕緣保護，有效防電擊，通過 **LPS（限功率電源）** 測試；
環境防護：工作溫度 **-30~+70℃**（需參考減額曲線），工作濕度 20~90% RH（無冷凝），儲存溫度 - 40~+85℃、濕度 10~95% RH（無冷凝）。
易用性設計：配備電源開啟 LED 指示燈，DC 插頭支持便捷更換，明緯提供訂制改款服務及多款快速轉接頭配件（單獨售賣），標配線長根據輸出電壓分檔設計。

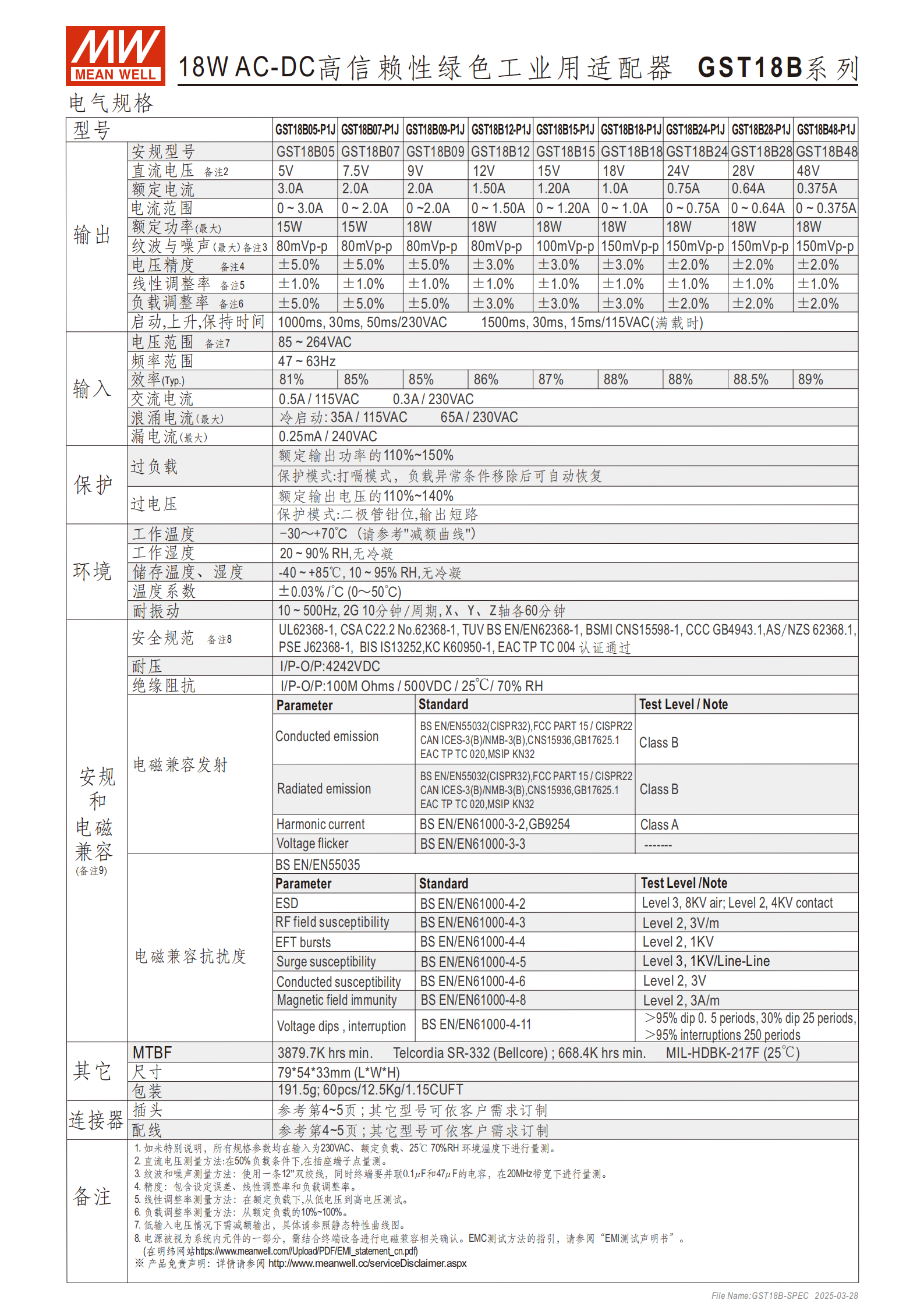

三、核心電氣規格
1. 輸出關鍵參數（不同電壓檔位）
| 型號 | 輸出電壓 | 額定電流 | 最大額定功率 | 紋波與噪聲（最大） | 電壓精度 | 典型效率 |
|---|---|---|---|---|---|---|
| GST18B05 | 5VDC | 3.0A | 15W | 80mVp-p | ±5.0% | 81% |
| GST18B07 | 7.5VDC | 2.0A | 15W | 80mVp-p | ±5.0% | 85% |
| GST18B09 | 9VDC | 2.0A | 18W | 80mVp-p | ±5.0% | 85% |
| GST18B12 | 12VDC | 1.50A | 18W | 100mVp-p | ±3.0% | 86% |
| GST18B15 | 15VDC | 1.20A | 18W | 150mVp-p | ±3.0% | 87% |
| GST18B18 | 18VDC | 1.0A | 18W | 150mVp-p | ±3.0% | 88% |
| GST18B24 | 24VDC | 0.75A | 18W | 150mVp-p | ±2.0% | 88% |
| GST18B28 | 28VDC | 0.64A | 18W | 150mVp-p | ±2.0% | 88.5% |
| GST18B48 | 48VDC | 0.375A | 18W | 150mVp-p | ±2.0% | 89% |
2. 通用輸入 / 電氣參數
輸入頻率：47~63Hz；
交流電流：0.5A/115VAC、0.3A/230VAC；
浪涌電流（冷啟動）：35A/115VAC、65A/230VAC；
漏電流（最大）：0.25mA/240VAC；
啟動 / 上升 / 保持時間（滿載）：230VAC 下為 1000ms/30ms/50ms，115VAC 下為 1500ms/30ms/15ms；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）；
MTBF（平均無故障時間）：≥3879.7K hrs（Telcordia SR-332 標準）、≥668.4K hrs（MIL-HDBK-217F 標準，25℃）；
絕緣與耐壓：絕緣阻抗100M Ohms/500VDC/25℃/70%RH，I/P-O/P 耐壓4242VDC。
四、型號編碼規則
以GST18B05-P1J為例，各段含義：
18：額定功率（W）；
GST18B：產品系列名；
B05：輸出電壓為 5VDC（B 后數字為輸出電壓值）；
P1J：標準型 DC 插頭，規格為2.1φx5.5φx11mm音叉式，C + 極性（內側 +、外側 -）。
五、機構與配件信息
產品尺寸與重量：機身尺寸795433mm（LWH），單重191.5g；
配線規格：5~12V 型號采用 UL1185 16AWG 線，長度1200±50mm；15~48V 型號采用 UL1185 18AWG 線，長度1800±50mm；
DC 插頭與轉接頭
標配插頭：P1J音叉式（2.1φx5.5φx11mm）；
可選轉接頭：涵蓋 P1/P2 系列（音叉式 / 桶式，直頭 / 彎頭）、P3/P4 系列（迷你針式 / EIAJ 型）、DIN 系列（3/4/5 針帶鎖），不同系列有對應的耐電流值（最大 7.5A），可訂制或單獨選購；
包裝規格：60pcs/12.5Kg/1.15CUFT。
六、安規與電磁兼容（EMC）
全球安全認證：通過 UL62368-1、GB4943.1、BS EN/EN62368-1、PSE J62368-1、CCC 等數十項國際 / 地區認證；
EMC 發射：符合 BS EN/EN55032、FCC PART15 等標準，傳導 / 輻射發射為 Class B，諧波電流、電壓閃爍符合 BS EN/EN61000-3-2/3；
EMC 抗擾度：達到多項 Level 2/3 標準，如 ESD（Level3，8KV 空氣 / 4KV 接觸）、浪涌（Level3，1KV 線對線）、射頻場抗擾（Level2，3V/m）等。
七、測試與備注說明
未特別說明時，所有參數在230VAC、額定負載、25℃70% RH環境下測量；
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下檢測；
低輸入電壓時需減額輸出，具體參考產品靜態特性曲線圖；
EMC 需結合終端設備確認，測試指引參考明緯官網 EMI 測試聲明書。
關鍵問題
問題 1（產品適配性）：GST18B 系列適配器的輸入輸出電壓范圍是多少，覆蓋哪些常用直流電壓檔位？
答案：輸入電壓支持85VAC~264VAC全范圍全球交流輸入，頻率 47~63Hz；輸出直流電壓覆蓋5VDC、7.5VDC、9VDC、12VDC、15VDC、18VDC、24VDC、28VDC、48VDC9 個檔位，額定電流隨電壓升高從 3.0A 逐步降至 0.375A，最大額定功率為 18W（5/7.5V 為 15W）。
問題 2（安全與可靠性）：GST18B 系列具備哪些保護功能和安全設計，平均無故障時間是多少？
答案：保護功能包含短路、過負載、過電壓三重保護，過負載為打嗝模式（故障移除后自動恢復），過電壓 / 短路為二極管鉗位模式；安全設計為Class Ⅱ 無 FG 電源、94V-0 防火塑料外殼、雙重絕緣保護，通過 LPS 限功率電源測試及全球多項安全認證。平均無故障時間（MTBF）在 Telcordia SR-332 標準下不低于 3879.7K 小時，MIL-HDBK-217F 標準（25℃）下不低于 668.4K 小時。
問題 3（配件與使用）：GST18B 系列標配的 DC 插頭規格是什么，有哪些插頭更換方式，配線規格如何區分？
答案：標配 DC 插頭為P1J 型音叉式，規格 2.1φx5.5φx11mm，極性為 C+（內側 +、外側 -）；插頭更換有兩種方式，一是向明緯申請訂制品修改服務（需滿足最小訂購量），二是自行選購快速轉接頭對插轉換（無最小訂購量，明緯官網提供選購指南，可選 P1/P2/P3/P4/DIN 等系列）。配線規格按輸出電壓分檔：5~12V 型號用 UL1185 16AWG 線，長度 1200±50mm；15~48V 型號用 UL1185 18AWG 線，長度 1800±50mm
