GST18A 系列是明緯推出的 18W AC-DC 高信賴性綠色工業用適配器，為ClassⅠ 電源，配備IEC320-C14 3 極交流輸入接口，支持85VAC~264VAC全范圍交流輸入，輸出電壓覆蓋5VDC 至 48VDC多檔位，具備空載功耗 < 0.075W、效率最高達89% 的節能特性，符合 Ⅵ 級能效及全球多項安規與電磁兼容認證，擁有短路 / 過負載 / 過電壓三重保護，工作溫度寬至 **-30~+70℃，采用 94V-0 防火塑料外殼與雙重絕緣保護，標配 P1J 型 DC 插頭且支持多種轉接頭更換，提供3 年保固 **，適用于消費類電子、電信器件、辦公及工業設備等場景。
一、產品基礎定位
GST18A 系列是明緯研發的18W AC-DC 高信賴性綠色工業用桌上型單組輸出適配器，屬于ClassⅠ 電源（帶接地 pin），主打綠色環保、高可靠性與全球通用性，適用于消費電子、電信、辦公、工業設備等多場景，提供3 年保固，DC 插頭套件可單獨售賣。
二、核心產品特性
節能高效：空載功耗 **<0.075W**，效率最高達89%，符合能效等級 Ⅵ，且滿足 USA EISA2007/DoE、Canada NRCan、EU ErP CoC Version 5 等全球能效標準，正常 / 待機模式均能節能；
輸入輸出：采用IEC320-C14 3 極交流輸入接口，支持85VAC~264VAC 全范圍交流輸入（47~63Hz），輸出電壓覆蓋5VDC 至 48VDC多檔位，額定功率分 15W、18W 兩類；
安全防護：采用94V-0 防火塑料外殼，具備雙重絕緣保護，通過 LPS（限功率電源）測試；擁有短路、過負載、過電壓三重保護，過負載為打嗝模式（異常移除后自動恢復），過電壓為二極管鉗位模式；
環境適應性：寬工作溫度 **-30~+70℃**（需參考減額曲線），工作濕度 20~90% RH（無冷凝），儲存溫濕度為 - 40~+85℃、10~95% RH（無冷凝）；耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘）；
其他設計：配備電源開啟 LED 指示燈，DC 插頭支持多種轉接頭更換，換頭操作簡便；整體系列為全防護型設計，有效防止電擊。

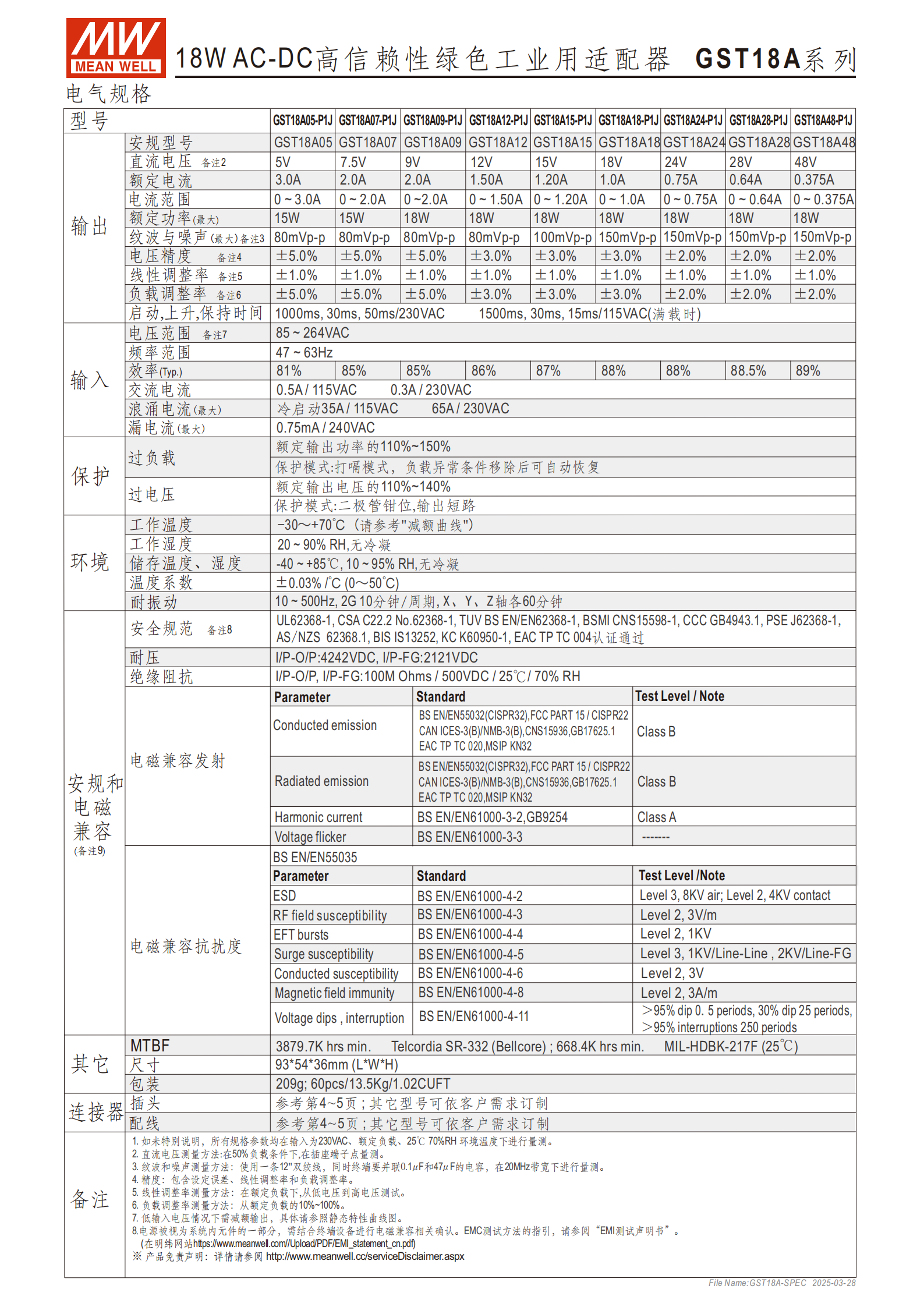

三、關鍵電氣規格（核心型號參數）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 最高紋波噪聲 | 典型效率 |
|---|---|---|---|---|---|
| GST18A05-P1J | 5VDC | 3.0A | 15W | 80mVp-p | 81% |
| GST18A07-P1J | 7.5VDC | 2.0A | 15W | 80mVp-p | 85% |
| GST18A09-P1J | 9VDC | 2.0A | 15W | 80mVp-p | 85% |
| GST18A12-P1J | 12VDC | 1.50A | 18W | 100mVp-p | 86% |
| GST18A15-P1J | 15VDC | 1.20A | 18W | 150mVp-p | 87% |
| GST18A18-P1J | 18VDC | 1.0A | 18W | 150mVp-p | 88% |
| GST18A24-P1J | 24VDC | 0.75A | 18W | 150mVp-p | 88% |
| GST18A28-P1J | 28VDC | 0.64A | 18W | 150mVp-p | 88.5% |
| GST18A48-P1J | 48VDC | 0.375A | 18W | 150mVp-p | 89% |
其他電氣關鍵參數：
電壓精度：±1.0%~±5.0%（含設定誤差、線性 / 負載調整率）；
浪涌電流：冷啟動35A/115VAC、65A/230VAC；
漏電流：最大0.75mA/240VAC；
耐壓：I/P-O/P4242VDC，I/P-FG2121VDC；
絕緣阻抗：I/P-O/P、I/P-FG 均為100M Ohms/500VDC/25℃/70%RH；
MTBF：最低3879.7K hrs（Telcordia SR-332）、668.4K hrs（MIL-HDBK-217F，25℃）。
四、認證標準
安全規范：通過 UL62368-1、GB4943.1、IEC62368-1、BS EN/EN62368-1、AS/NZS62368.1 等全球多國安規認證；
電磁兼容：發射類（傳導 / 輻射）均為Class B，符合 EN55032、FCC PART15 等；抗擾度符合 EN61000-4 系列標準，ESD 達 Level3（8KV 空氣）/Level2（4KV 接觸）；
能效與其他：通過 AU/NZ MEPS、Korea K-MEPS、Energetique Verifie、TPTC004 等認證，為全球交易品項（含 GTIN 識別碼）。
五、物理與配件參數
尺寸重量：機身尺寸935436mm（LWH），單重209g；包裝規格60pcs/13.5Kg/1.02CUFT；
配線規格：5~12V 型號為 UL1185 16AWG（1200±50mm），15~48V 型號為 UL1185 18AWG（1800±50mm）；Power LED 線長 70±10mm；
DC 插頭配置
標準插頭：P1J（2.1φx5.5φx11mm，音叉式，C+）；
可選插頭：涵蓋音叉式（P1I/P1L 等）、桶式（P21/P2J 等）、鎖式（P2S/P2K 等）、迷你針式（P3A/P3B 等）、DIN 針式（R6B/R7B 等）多系列，部分轉接頭耐電流達7.5A；
更換方式：支持明緯訂制（需最小訂購量）或選購快速轉接頭自行更換（無最小訂購量）。
六、測試與備注說明
常規參數測量條件為230VAC 輸入、額定負載、25℃/70% RH；
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試；
低輸入電壓時需減額輸出，具體參考產品靜態特性曲線圖；
電源作為系統元件，需結合終端設備完成電磁兼容確認，EMC 測試參考官網 EMI 測試聲明書。
關鍵問題
問題 1（產品適配性）：GST18A 系列適配器的輸入輸出范圍是多少，可適配哪些電壓需求的設備？
答案：交流輸入支持85VAC~264VAC全范圍（47~63Hz），全球通用無需調壓；直流輸出電壓覆蓋5VDC、7.5VDC、9VDC、12VDC、15VDC、18VDC、24VDC、28VDC、48VDC九個檔位，額定電流從 0.375A 至 3.0A 不等，額定功率分 15W 和 18W 兩類，可適配消費電子、辦公、工業設備等不同直流電壓功率需求的設備。
問題 2（安全與可靠性）：GST18A 系列具備哪些安全防護設計，核心可靠性指標如何？
答案：安全防護方面，采用94V-0 防火塑料外殼 + 雙重絕緣保護，通過 LPS 限功率電源測試；擁有短路、過負載、過電壓三重保護，過負載為打嗝模式（負載異常移除后自動恢復），過電壓為二極管鉗位模式；同時滿足 UL62368-1、GB4943.1 等全球安規認證?？煽啃苑矫妫a(chǎn)品 MTBF（平均無故障工作時間）最低達3879.7K hrs（Telcordia SR-332 標準）、668.4K hrs（MIL-HDBK-217F 標準，25℃）；寬工作溫度 **-30~+70℃**，耐振動測試達標，空載功耗 < 0.075W，長期運行穩定性高。
問題 3（配件與定制）：GST18A 系列的 DC 插頭有哪些選擇，支持怎樣的更換與定制方式？
答案：標準配置為P1J 型音叉式 DC 插頭（2.1φx5.5φx11mm，C+）；可選插頭涵蓋音叉式、桶式、鎖式、迷你針式、DIN 針式等多系列（如 P1I/P1L、P21/P2J、R6B/R7B 等），部分轉接頭耐電流可達 7.5A。更換與定制分兩種方式：1）向明緯申請訂制品修改，需滿足最小訂購量；2）自行選購官方快速轉接頭進行對插轉換，無最小訂購量，轉接頭配件可單獨購買，具體型號參考明緯官網 DC plug 選購指南。
