GP50A13A-R1B 三組輸出工業用適配器

 提示：點擊圖片可以放大

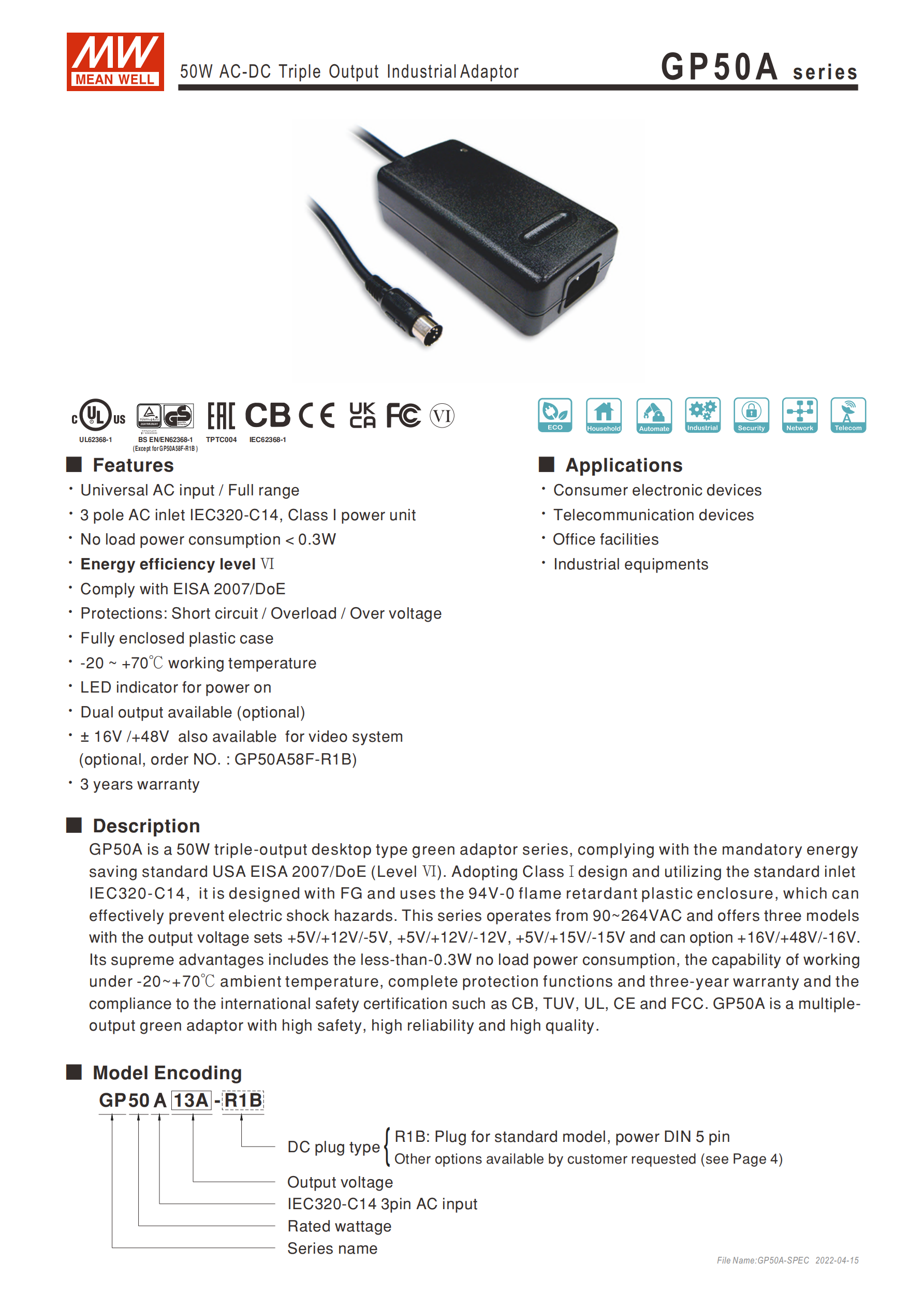

明緯 GP50A 系列是 50W AC-DC 三組輸出工業用適配器，具備90~264VAC 國際通用全范圍交流輸入、空載功耗 < 0.3W、能效等級 Ⅵ的核心節能特性，采用 Class Ⅰ 設計與 IEC320-C14 3 極交流輸入接口，配備 94V-0 阻燃塑膠外殼，工作溫度覆蓋 **-20~+70℃，擁有短路 / 過負載 / 過電壓三重保護，提供+5V/+12V/-5V等 4 類輸出電壓組合機型，可選雙組輸出及+16V/+48V/-16V視頻系統適配機型，符合 CB、TUV、UL 等多項國際認證，MTBF≥280Khrs，提供3 年保固 **，適配消費電子、電信器件、工業設備等多場景，整機尺寸為 146*75.5*43mm，標準 DC 插頭為 power DIN 5 pin（R1B）。

明緯 GP50A 系列為50W AC-DC 三組輸出桌上型綠色工業用適配器，符合 USA EISA 2007/DoE Level Ⅵ 強制性節能標準，是高安全性、高可靠性、高質量的多輸出適配器，適配消費電子、電信器件、辦公設備、工業設備等場景，可選機型還適用于視頻系統。

二、核心產品特性

  1. 輸入與設計

    • 交流輸入：90~264VAC國際通用全范圍，同時支持 135~370VDC 輸入，頻率 47~63Hz；

    • 接口：IEC320-C14 3 極交流輸入接口，Class Ⅰ 電源設計，帶接地，防止電擊危險；

    • 外殼：94V-0 阻燃塑膠全防護型外殼，絕緣性與安全性高。

  2. 節能與能效

    • 空載功耗 **<0.3W**，能效等級Ⅵ，符合 EISA 2007/DoE 節能標準；

    • 轉換效率 Typ. 為 83.5%~86%，不同機型略有差異。

  3. 環境適應性

    • 工作溫度：-20~+70℃（需參考減額曲線），儲存溫度 - 20~+85℃；

    • 工作濕度：20~90% RH 無冷凝，儲存濕度 10~95% RH 無冷凝；

    • 耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）；

    • 溫度系數：±0.03%/℃（0~40℃）。

  4. 保護與指示

    • 保護種類：短路、過負載、過電壓三重保護，過負載為額定功率 120%~200%，采用打嗝模式且故障移除后自動恢復，過電壓為二極管鉗位保護；

    • 狀態指示：配備 LED 燈，指示電源開啟狀態；

    • 壽命與保固：3 年保固，100% 負載 40℃、8 小時 / 天工作條件下設計壽命 3 年，MTBF**≥280Khrs**（25℃，MIL-HDBK-217F 標準）。

  5. 其他可選特性：支持雙組輸出（可選），+16V/+48V/-16V輸出機型（GP50A58F-R1B）可適配視頻系統。

三、機型與電氣規格

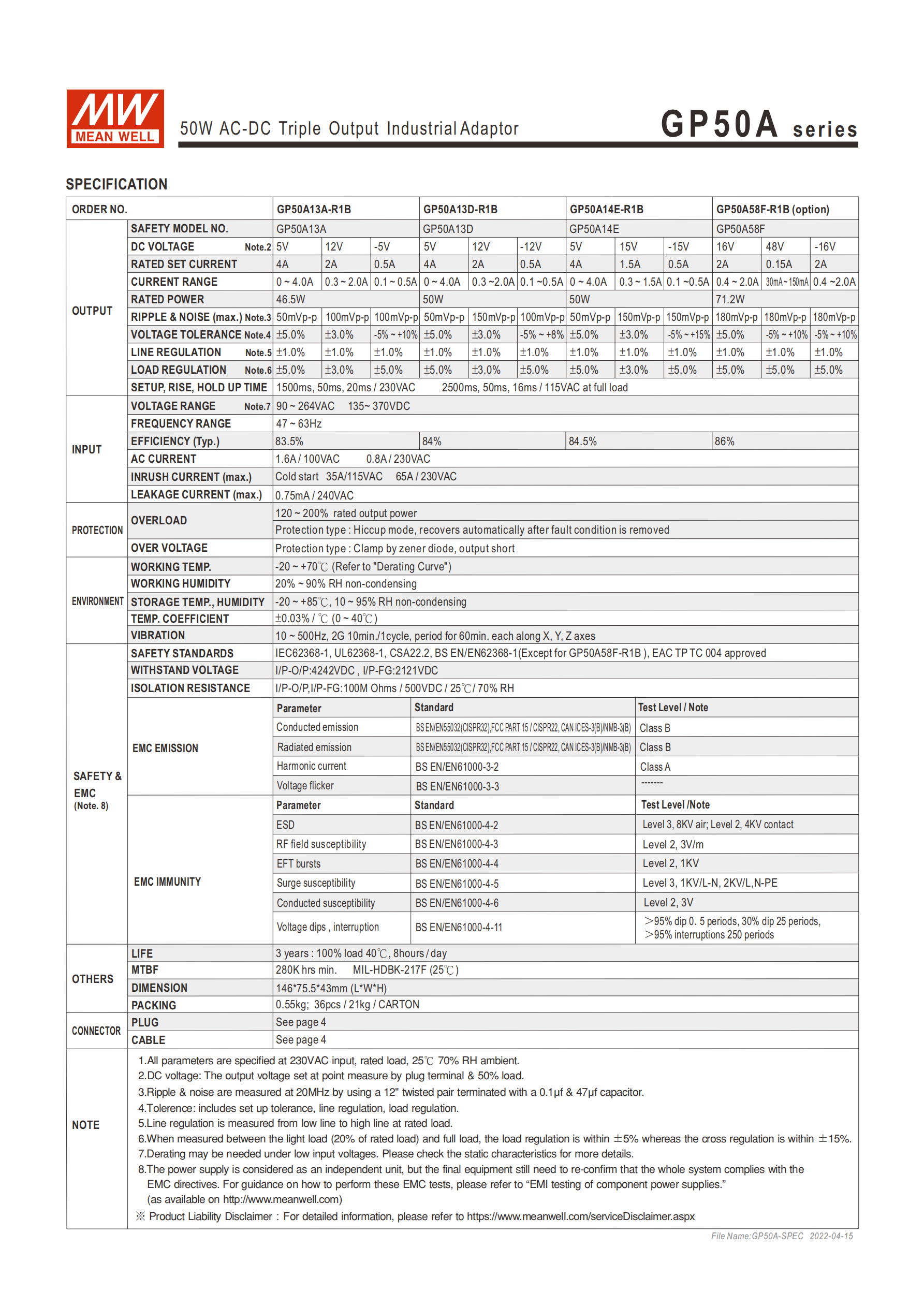

該系列分 3 款基礎機型 + 1 款可選機型，核心電氣規格如下表：


機型輸出電壓組合額定功率典型效率紋波噪聲（最大）電壓精度額定電流
GP50A13A-R1B+5V/+12V/-5V46.5W83.5%50/100/100mVp-p±5%/±3%/(-5%~+10%)4A/2A/0.5A
GP50A13D-R1B+5V/+12V/-12V50W-50/150/100mVp-p±3%/(-5%~+8%)4A/2A/0.5A
GP50A14E-R1B+5V/+15V/-15V50W84.5%50/150/150mVp-p±5%/±3%/(-5%~+15%)4A/1.5A/0.5A
GP50A58F-R1B（可選）+16V/+48V/-16V71.2W86%180/180/180mVp-p±5%/(-5%~+10%)/(-5%~+10%)2A/0.15A/2A
補充電氣參數：





  • 浪涌電流：冷啟動 35A/115VAC、65A/230VAC；

  • 漏電流：最大 0.75mA/240VAC；

  • 啟動 / 上升 / 保持時間：230VAC 下為 1500ms/50ms/20ms，115VAC 下為 2500ms/50ms/16ms；

  • 負載調整率：±5.0%（滿載時），輕載（20% 額定負載）至滿載間交叉調整率 ±15%。

四、認證與電磁兼容

  1. 安規認證：符合 IEC62368-1、UL62368-1、CSA22.2、BS EN/EN62368-1（GP50A58F-R1B 除外）、EAC TP TC 004，通過 CB、TUV、UL、CE、FCC 國際認證；

  2. 耐壓與絕緣：I/P-O/P4242VDC，I/P-FG2121VDC；絕緣阻抗 I/P-O/P、I/P-FG 均為100M Ohms（500VDC/25℃/70%RH）；

  3. EMC 發射：傳導 / 輻射發射符合 BS EN/EN55032 等標準，為Class B；諧波電流符合 EN61000-3-2，為 Class A；

  4. EMC 抗擾度：符合 EN61000-4 系列標準，ESD Level3（8KV 空氣）/Level2（4KV 接觸）、浪涌 Level3（1KV/L-N、2KV/L,N-PE）等。

五、物理與包裝參數

  1. 整機尺寸：14675.543mm（LWH）；

  2. 重量與包裝：單臺 0.55kg，每箱 36 臺，總重 21kg；

  3. 配線與插頭：

    • 配線：UL2464 18AWG*5C，線長可定制，標準品含剝線和鍍錫引線；

    • 直流插頭：標準型為power DIN 5 pin（R1B），Pin 腳定義固定，也可按客戶需求定制插頭；

    • AC 接口：IEC320-C14，配備 4 個橡膠腳墊、銘牌、電源 LED 燈。

  4. Pin 腳定義（R1B 標準）：1 腳（黑）FG、2 腳（藍）COM、3 腳（紅）+Vout、4 腳（白）-Vout、5 腳（黃）+5VDC，另設 FG 熱縮套管。

六、測試與備注說明

  1. 未特別說明時，參數均在 230VAC 輸入、額定負載、25℃/70% RH 環境下測試；

  2. 直流電壓在 50% 負載、插座端子點測量，紋波噪聲用 12" 雙絞線 + 0.1uf 電容、20MHZ 帶寬測量；

  3. 低輸入電壓下需按減額曲線減額輸出，電源需結合終端設備完成 EMC 確認。
