GP25A 系列是明緯推出的25W AC-DC 三組輸出工業用桌上型綠色適配器，采用Class Ⅰ設計、IEC320-C14 3 極交流輸入接口和94V-0 阻燃塑膠外殼，支持90~264VAC 國際通用全范圍交流輸入，空載功耗 **<0.3W**，達Ⅵ 能效等級，工作溫度范圍 **-20~+70℃，具備短路 / 過負載 / 過電壓三重保護，提供+5V/+12V/-5V等 3 種基礎輸出規格及+16V/+48V/-16V可選規格，標配DIN 5 pin 公頭 R1B** DC 插頭且可定制，通過 CB、TUV、UL 等多項國際認證，擁有3 年保固，MTBF≥620Khrs，尺寸為107.56736mm，適用于消費類電子、電信器件、辦公及工業設備等場景。

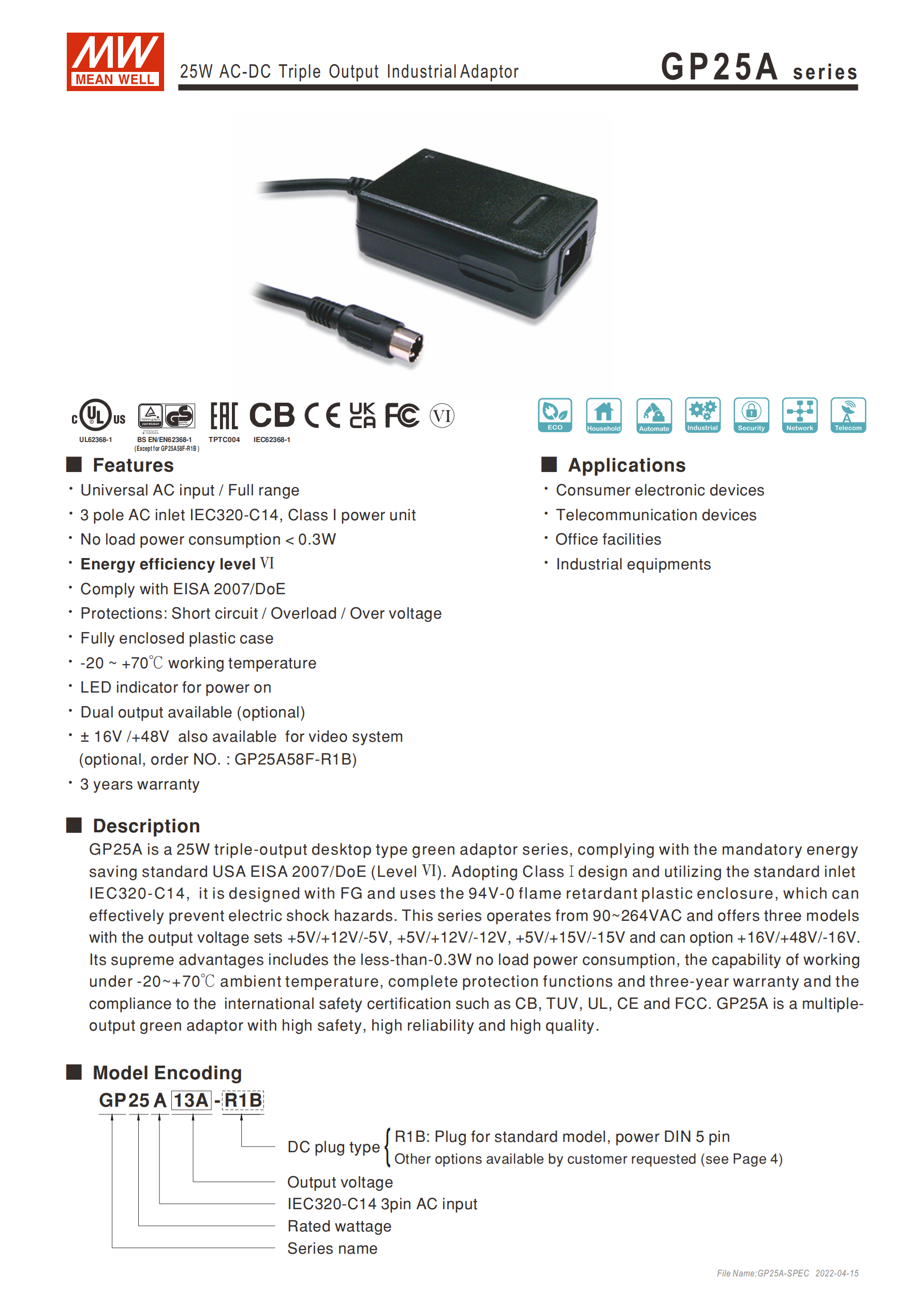

一、產品基礎定位與核心設計
GP25A 系列是明緯研發的25W AC-DC 三組輸出工業用桌上型綠色適配器，主打高安全性、高可靠性和綠色節能，核心設計與基礎屬性如下：
電氣設計：Class Ⅰ電源設計，配備IEC320-C14 3 極交流輸入接口，具備接地設計，有效防止電擊危險；
外殼材質：采用94V-0 阻燃塑膠外殼，全防護型結構；
節能標準：空載功耗 **<0.3W**，達到Ⅵ 能效等級，符合 USA EISA 2007/DoE 強制性節能標準；
認證資質：通過 CB、TUV、UL、CE、FCC、EA 等國際認證，GP25A58F-R1B除外 BS EN/EN62368-1 標準。

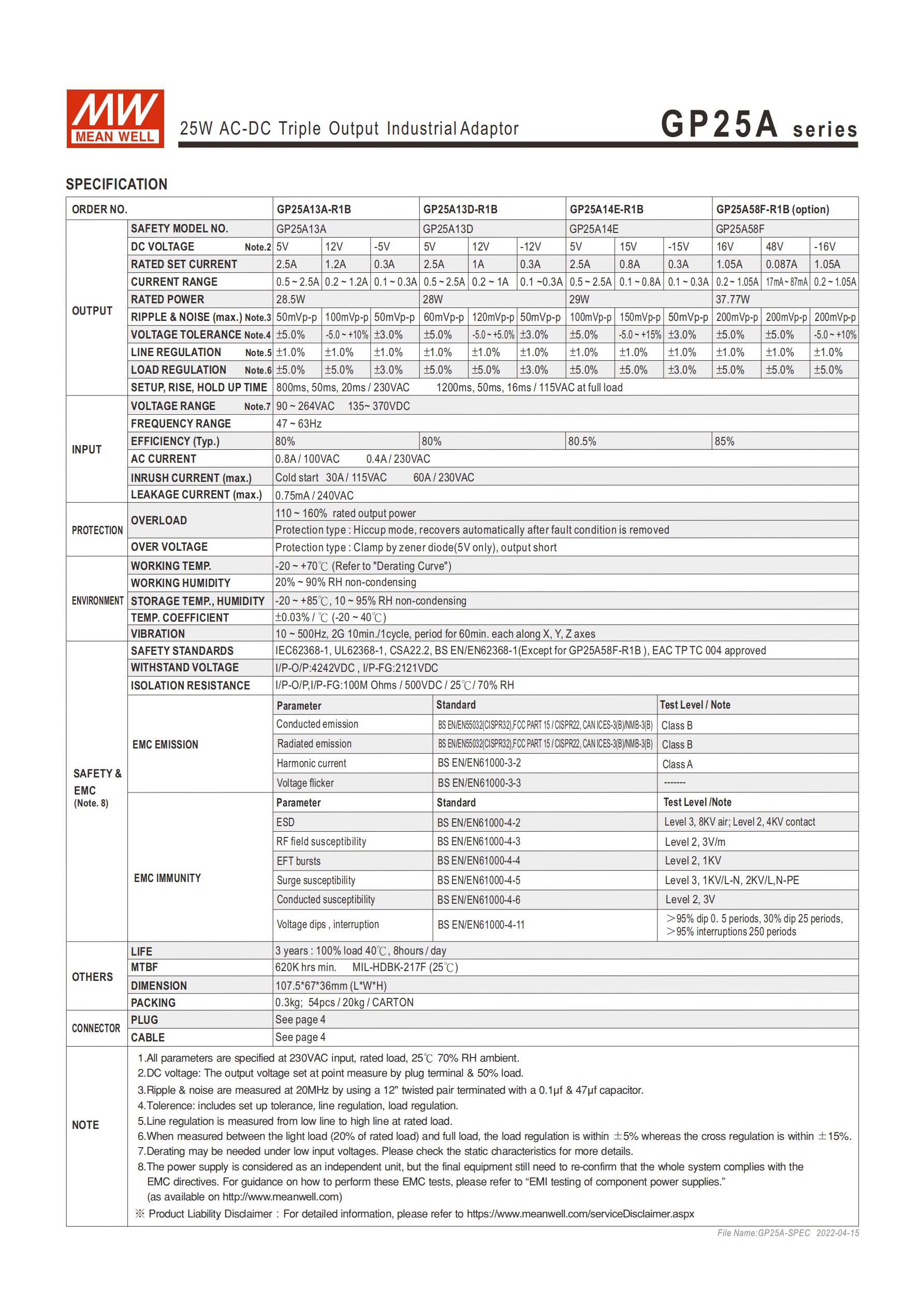

二、輸入輸出電氣規格
該系列支持90~264VAC 國際通用全范圍交流輸入，頻率范圍47~63Hz，提供 4 款機型（含 1 款可選），核心電氣參數如下表，且所有參數若無特別說明，均在230VAC 輸入、額定負載、25℃/70% RH環境下測量：
| 機型 | 輸出電壓規格 | 額定電流 | 額定功率 | 典型效率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| GP25A13A-R1B | +5V/+12V/-5V | 2.5A/1.2A/0.3A | 28.5W | 80% | 50/100/50mVp-p | ±5.0%/-5~+10%/±3.0% |
| GP25A13D-R1B | +5V/+12V/-12V | 2.5A/1A/0.3A | 29W | 80.5% | 100/60/50mVp-p | ±5.0%/-5~+5%/±3.0% |
| GP25A14E-R1B | +5V/+15V/-15V | 2.5A/0.8A/0.3A | - | - | 100/150/50mVp-p | ±5.0%/-5~+15%/±3.0% |
| GP25A58F-R1B（可選） | +16V/+48V/-16V | 1.05A/0.087A/1.05A | 37.77W | 85% | 200/200/200mVp-p | ±5.0%/±5.0%/-5~+10% |
| 其他核心電氣性能： |
調整率：負載調整率 **±1.0%，線性調整率±3%~±5%，輕載（20% 額定負載）至滿載間交叉調整率±15%**；
啟動參數：230VAC 下啟動 / 上升 / 保持時間為 800ms/50ms/20ms，115VAC 下為 1200ms/50ms/16ms（滿載）；
輸入電氣：浪涌電流最大30A/115VAC、60A/230VAC，漏電流最大0.75mA/240VAC；
絕緣耐壓：I/P-O/P4242VDC，I/P-FG2121VDC；絕緣阻抗100M Ohms/500VDC/25℃/70%RH。
三、保護功能
具備短路、過負載、過電壓三重保護，保護機制針對性設計：
過負載保護：觸發閾值為額定輸出功率的110%~160%，采用打嗝模式，負載異常移除后可自動恢復；
過電壓保護：采用二極管鉗位模式（僅對應規格）；
短路保護：針對輸出短路場景設計，保障設備安全。
四、環境與可靠性特性
溫度與濕度
工作：-20~+70℃（需參考減額曲線，低輸入電壓需減額輸出），20~90%RH無冷凝；
儲存：-20~+85℃，10~95%RH無冷凝；
溫度系數：±0.03%/℃（-20~40℃）。
耐振動：符合 IEC62368-1、UL62368-1 等標準（GP25A58F-R1B 除外），測試條件為 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
壽命與 MTBF：3 年保固（100% 負載 40℃、8 小時 / 天工作條件），平均無故障時間MTBF≥620Khrs（25℃，MIL-HDBK-217F 標準）。
五、物理與接口規格
尺寸與包裝：機身尺寸107.56736mm(LWH)，單重0.3kg，整箱 54pcs/20kg；
輸入接口：IEC320-C14 3pin交流輸入接口，帶電源開啟 LED 指示燈；
輸出接口
標配：R1B 型 DIN 5 pin 公頭，引腳定義為 1/2-COM、3-+5VDC、4--Vout、5-+Vout，F(xiàn)G 為 AC 接地；
定制：可選擇剝線鍍錫引線，引線顏色對應引腳功能，長度可訂制；
配線規格：采用 UL2464 18AWG3C & 20AWG2C線材，長度1530+150/-0mm。
六、電磁兼容（EMC）
該系列電磁兼容發射與抗擾度均符合國際標準，核心指標如下：
發射特性：傳導 / 輻射發射符合 BS EN/EN55032 等標準，為Class B；諧波電流符合 BS EN/EN61000-3-2，為Class A；
抗擾度：ESD（8KV 空氣 / 4KV 接觸）、浪涌（1KV L-N/2KV L,N-PE）等均達對應等級，滿足工業設備使用要求。
七、應用場景
適用于消費類電子設備、電信器件、辦公設備、工業設備，GP25A58F-R1B可選機型還可用于視頻系統。
關鍵問題
核心優勢類：GP25A 系列適配器的核心節能特性和可靠性指標有哪些？答案：節能特性上，空載功耗 < 0.3W，達到 Ⅵ 能效等級，符合 USA EISA 2007/DoE 強制性節能標準；可靠性指標上，工作溫度范圍 - 20~+70℃，MTBF≥620Khrs（25℃），提供 3 年保固（100% 負載 40℃、8 小時 / 天），具備短路 / 過負載 / 過電壓三重保護，且通過多項國際安規認證。
規格選型類：GP25A 系列各機型的輸出電壓和功率有何差異，可選機型適用于什么場景？答案：基礎機型有 3 款，分別為 GP25A13A-R1B（+5V/+12V/-5V，28.5W）、GP25A13D-R1B（+5V/+12V/-12V，29W）、GP25A14E-R1B（+5V/+15V/-15V）；可選機型 GP25A58F-R1B 為 + 16V/+48V/-16V，額定功率 37.77W，該可選機型除工業場景外，還可用于視頻系統。
實際使用類：GP25A 系列適配器在使用中需注意哪些環境和負載限制？答案：①環境溫度需控制在 - 20~+70℃，超出或低輸入電壓情況下需參考減額曲線進行輸出減額；②工作濕度為 20~90% RH 且無冷凝，儲存濕度 10~95% RH 無冷凝；③過負載觸發閾值為額定功率的 110%~160%，雖有自恢復保護，但應避免長期超負載運行；④輕載（20% 額定負載）至滿載間交叉調整率為 ±15%，使用時盡量保證負載在合理區間。
