GSM220B 系列是明緯推出的220W桌上型單組輸出綠色環保醫療型 AC-DC 適配器，采用IEC320-C8交流輸入接口、Class Ⅱ電源等級，通過ANSI/AAMI ES60601-1和IEC/BS EN60601-1等醫療安規認證（2xMOPP），漏電流 **<100μA**，輸入電壓80~264VAC，輸出電壓涵蓋12/15/20/24/48Vdc，效率最高達94.5%、空載功耗 **<0.15W**，工作溫度 **-30~+70℃，具備短路 / 過負載 / 過電壓 / 過溫度四重保護，MTBF 最低1953.3K 小時 **，提供3 年保固，適配呼吸機、便攜式血液透析儀等多種醫療設備，支持 DC 插頭定制及快速轉接，換頭操作簡便。
GSM220B 系列是明緯研發的220W高信賴性桌上型單組輸出綠色環保醫療型 AC-DC 適配器，為Class Ⅱ電源等級，裝配 2 極交流IEC320-C8輸入接口，電路設計符合國際醫療標準，適用于與患者直接接觸的各類醫療電氣設備，提供3 年保固，壽命超70K 小時。
二、核心特性與認證
醫療安規核心：通過ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1/-1-11醫療類安規認證，滿足2xMOPP絕緣防護，接觸漏電流 < 100μA/264VAC，為超低漏電流設計。
節能與能效：能效等級達Ⅵ 級，滿足 CoC Version 5、USA EISA 2007/DoE、EU ErP 等全球節能標準，空載功耗 < 0.15W，最高轉換效率94.5%。
環境適應性：-30~+70℃寬工作溫度范圍，儲存溫度-40~+85℃；工作濕度 20~90% RH、儲存濕度 10~95% RH，均無冷凝；耐振動（10~500Hz/2G，X/Y/Z 軸各 60 分鐘），操作高度最高3000 米，高海拔需按標準降額。
安全防護：具備短路、過負載、過電壓、過溫度四重保護，不同保護對應不同自恢復模式；采用94V-0 阻燃塑料外殼，雙重絕緣防護電擊；配備 LED 電源開啟指示。
全系列認證：覆蓋 CB、EAC、KC、FCCE 等全球認證，EMC 符合 BS EN/EN60601-1-2 等標準，發射等級為Class B。

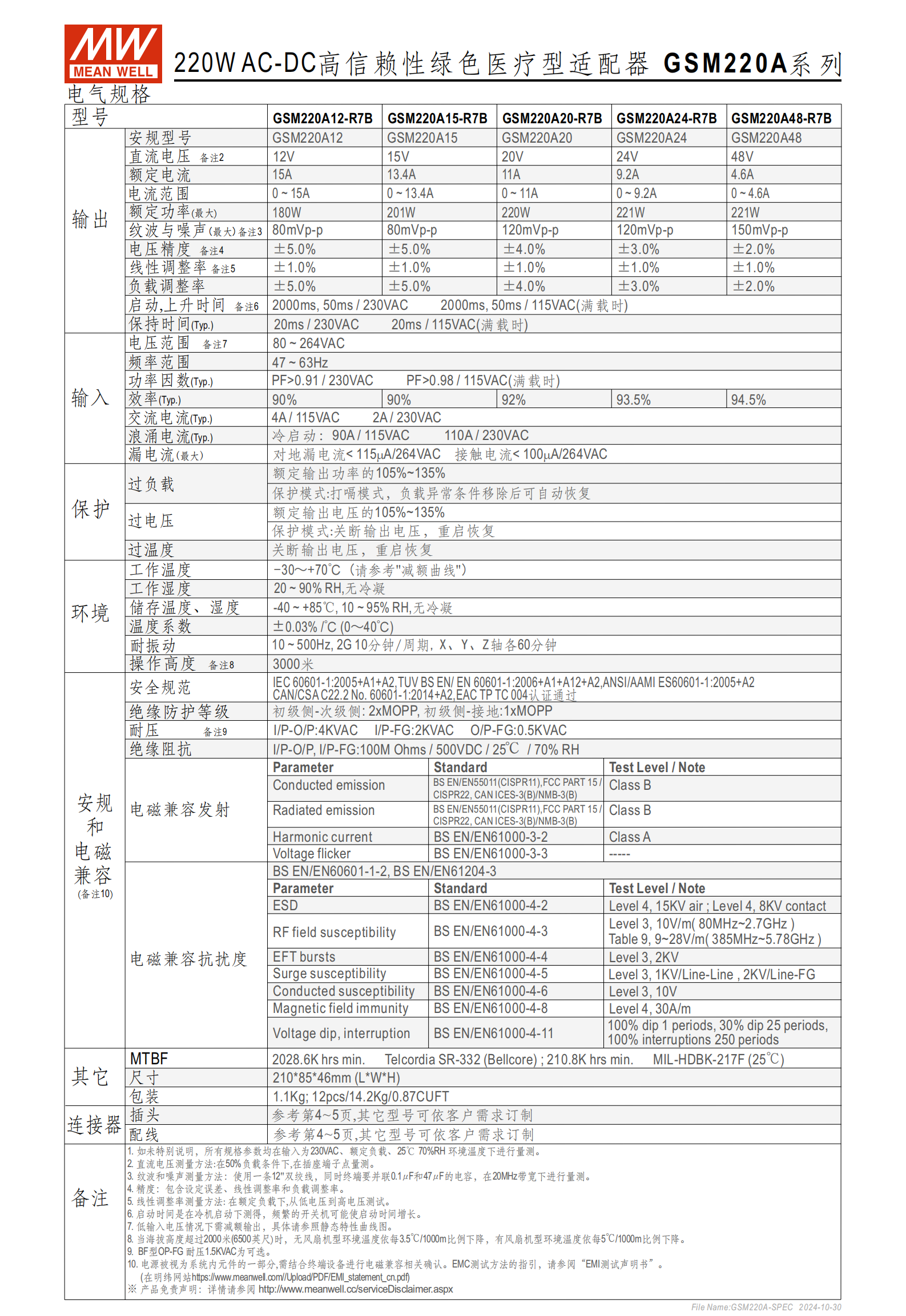

三、關鍵電氣規格
（一）輸入?yún)?shù)
| 項目 | 規格值 |
|---|---|
| 輸入電壓 | 80~264VAC（113~370VDC） |
| 頻率范圍 | 47~63Hz |
| 功率因數（滿載） | PF>0.91/230VAC；PF>0.98/115VAC |
| 交流電流（典型） | 4A/115VAC；2A/230VAC |
| 浪涌電流（冷啟動） | 90A/115VAC；110A/230VAC |
| 保持時間（滿載） | 24ms/230VAC；24ms/115VAC |
（二）輸出參數（主流型號）
| 型號 | 輸出電壓 | 額定電流 | 最大額定功率 | 紋波與噪聲（最大） | 電壓精度 | 典型效率 |
|---|---|---|---|---|---|---|
| GSM220B12-R7B | 12Vdc | 15A | 180W | 80mVp-p | ±4.0% | 90% |
| GSM220B15-R7B | 15Vdc | 13.4A | 201W | 80mVp-p | ±5.0% | 90% |
| GSM220B20-R7B | 20Vdc | 11A | 220W | 120mVp-p | ±3.0% | 92% |
| GSM220B24-R7B | 24Vdc | 9.2A | 221W | 120mVp-p | ±2.0% | 93.5% |
| GSM220B48-R7B | 48Vdc | 4.6A | 221W | 150mVp-p | ±1.0% | 94.5% |
| 注：電流范圍為 0 至額定電流，電壓精度包含設定誤差、線性調整率和負載調整率。 |
（三）絕緣與保護
絕緣：初級側 - 次級側為 2xMOPP；I/P-O/P 耐壓4KVAC，絕緣阻抗100MΩ/500VDC/25℃/70%RH。
保護規格
過負載 / 過電壓：額定輸出的 105%~135% 觸發，關斷輸出，重啟恢復；
過溫度：關斷輸出，溫度下降后自動恢復；
短路：打嗝模式，負載異常移除后自動恢復。
（四）可靠性
MTBF（平均無故障時間）：最小 1953.3K 小時（Telcordia SR-332 標準）；最小 208.7K 小時（MIL-HDBK-217F 標準，25℃）。
四、物理與機構參數
尺寸與重量：機身 2108546mm（LWH，公差 ±1mm），單臺重1.1Kg；包裝為 12pcs/14.2Kg/0.81CUFT。
配線與接口：配線為UL2464 16AWGx4C，長度 1000±50mm；標準 DC 輸出插頭為R7B（DIN 4P 帶鎖型），Pin 腳 1/4 為 + Vo、2/3 為 - Vo。
型號編碼：系列名 + 輸出電壓 + 插頭類型，如 GSM220B24-R7B，可按需定制其他插頭類型。
五、配件與插頭適配
快速轉接頭：支持 P1J（5.52.1mm）、P1M（5.52.5mm）等款式，配件單獨售賣，耐電流最大 7.5A（48V 可用）；
可訂制插頭：包含 R7BF、R1B、MIC4、C6P、C4P 等型號，亦可訂制剝線鍍錫引線及配線長度；
更換方式：明緯提供訂制品修改（需最小訂購量），客戶亦可自行選購快速轉接頭對插轉換（無最小訂購量），參考官網插頭指南。
六、應用場景
適配各類醫療設備，包括呼吸機、醫療電腦監視器、移動臨床工作站、沖牙器、便攜式血液透析儀等。
七、測試與備注
常規參數測試條件為 230VAC、額定負載、25℃/70% RH；
低輸入電壓 / 高海拔環境下需降額輸出，參考產品減額曲線與靜態特性曲線；
EMC 需結合終端設備確認，測試指引參考明緯官網 EMI 測試聲明書；
啟動時間為冷機測試值，頻繁開關機會增加啟動時間。
關鍵問題
問題 1（產品適配性）：GSM220B 系列適配器的核心適配場景是什么，為何能用于與患者直接接觸的醫療設備？
答案：核心適配呼吸機、便攜式血液透析儀、醫療電腦監視器、移動臨床工作站等醫療設備；其能用于與患者直接接觸的醫療設備的核心原因是通過 ANSI/AAMI ES60601-1、IEC/BS EN60601-1 等國際醫療安規認證，滿足 2xMOPP 絕緣防護標準，且接觸漏電流 < 100μA，為超低漏電流設計，符合醫療設備的電氣安全要求。
問題 2（電氣性能）：GSM220B 系列各主流型號的輸出規格和核心效率有何差異，最高效率能達到多少？
答案：該系列輸出電壓涵蓋 12/15/20/24/48Vdc，其中 12V/15V 型號典型效率 90%、20V 型號 92%、24V 型號 93.5%、48V 型號94.5%（為系列最高）；12V/15V 最大紋波噪聲 80mVp-p，20V/24V 為 120mVp-p，48V 為 150mVp-p；電壓精度隨輸出電壓升高逐步提升，48V 型號達 ±1.0%，12V 為 ±4.0%、15V 為 ±5.0%。
問題 3（使用與定制）：GSM220B 系列適配器的 DC 插頭支持哪些更換方式，有哪些可選的插頭類型和配件？
答案：支持兩種更換方式，一是明緯提供訂制品修改服務（需滿足最小訂購量），二是客戶自行選購快速轉接頭對插轉換（無最小訂購量，配件單獨售賣）；可選插頭類型包括標準 R7B（DIN 4P 帶鎖型），訂制款 R7BF、R1B、MIC4、C6P、C4P 等，還有剝線鍍錫引線訂制款；快速轉接頭配件主流為 P1J（5.52.1mm）、P1M（5.52.5mm），耐電流最大 7.5A，適配 48V 電壓，具體可參考明緯官網 DC 插頭選購指南。
