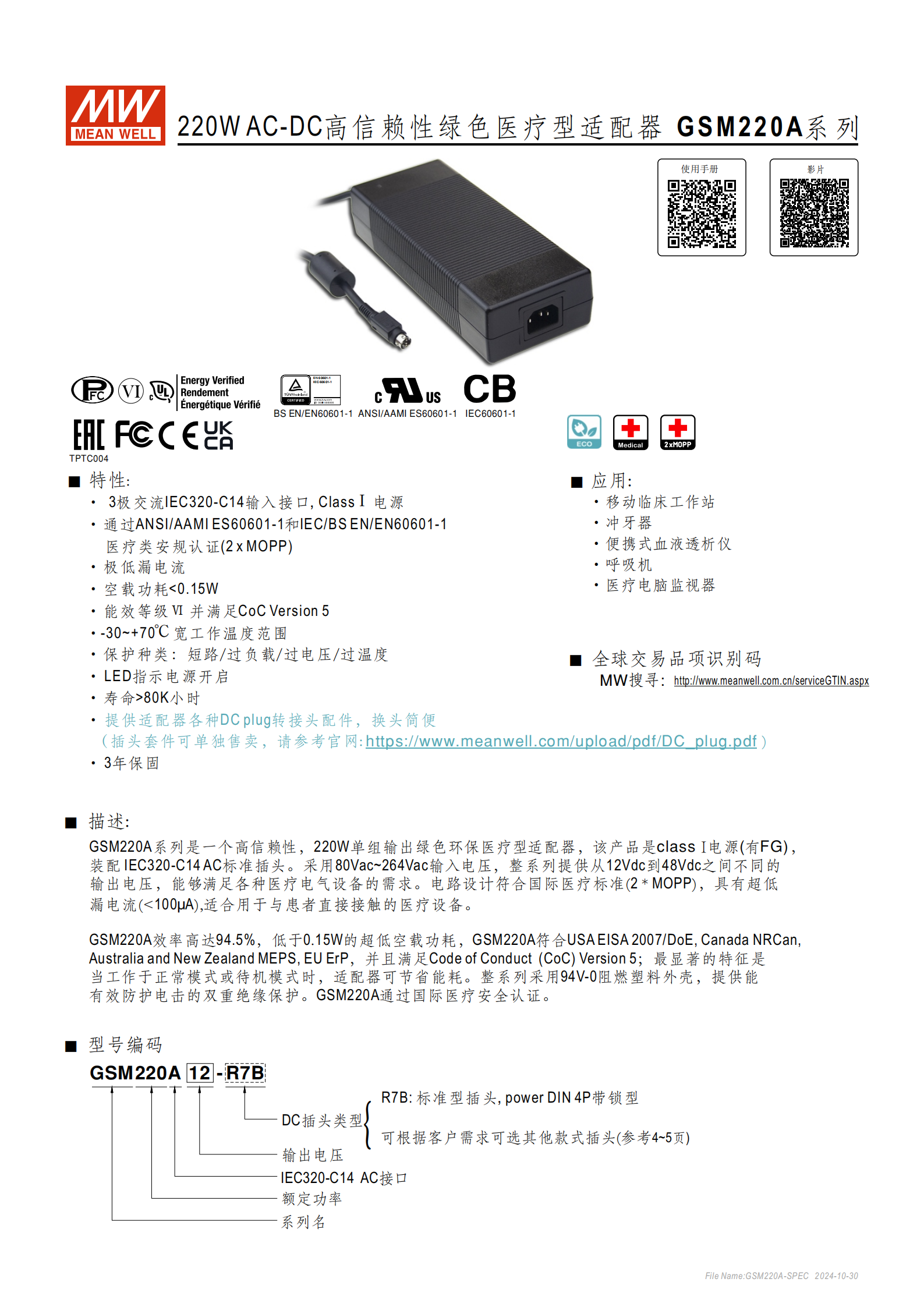

GSM220A 系列是明緯推出的220W AC-DC 綠色醫療型適配器，為 ClassⅠ 電源且配備 3 極交流 IEC320-C14 輸入接口，通過ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1等醫療安規認證（2 x MOPP），漏電流 **<100μA**，輸入電壓范圍80~264VAC，輸出電壓涵蓋12Vdc-48Vdc，具備94.5%的高轉換效率、<0.15W的超低空載功耗，擁有短路 / 過負載等多重保護，工作溫度寬至 **-30~+70℃，MTBF 達2028.6K hrs**（Telcordia SR-332），壽命超80K 小時，提供 3 年保固，適配移動臨床工作站、呼吸機等多種醫療設備，支持 DC plug 轉接頭更換，配件可單獨選購。
GSM220A 系列是明緯研發的220W 單組輸出 AC-DC 高信賴性綠色環保醫療型適配器，為 ClassⅠ 電源，裝配IEC320-C14 AC 標準 3 極輸入接口，核心適配移動臨床工作站、便攜式血液透析儀、呼吸機、醫療電腦監視器等醫療電氣設備，支持 DC plug 轉接頭更換，插頭套件可單獨售賣，提供3 年保固，產品壽命 **>80K 小時 **，配備 LED 電源開啟指示，擁有全球交易品項識別碼（GTIN）。
二、核心核心特性
醫療安規與絕緣：通過ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1等國際醫療安全認證，滿足2 x MOPP絕緣防護要求，對地漏電流 < 100μA，適合與患者直接接觸的醫療設備，采用 94V-0 阻燃塑料外殼，雙重絕緣防護防電擊。
能效與功耗：能效等級達Ⅵ 級，滿足 CoC Version 5 及 USA EISA 2007/DoE、Canada NRCan 等多國能效標準，空載功耗 < 0.15W，轉換效率最高達94.5%，正常 / 待機模式均能節能。
寬工況適應：工作溫度范圍 **-30~+70℃（需參考減額曲線），儲存溫度-40~+85℃、儲存濕度10~95% RH**（均無冷凝），工作濕度20~90%RH（無冷凝），操作高度最高3000 米，海拔超 2000 米時需按比例降額環境溫度。
多重保護：具備短路、過負載、過電壓、過溫度四重保護，過負載 / 過電壓保護為額定值的 105%~135%，過負載為打嗝模式（故障移除自動恢復），過電壓 / 過溫度為關斷輸出（重啟恢復）。
可靠性：耐振動性能為10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；MTBF（平均無故障時間）達2028.6K hrs（Telcordia SR-332 標準）、210.8K hrs（MIL-HDBK-217F 標準，25℃）。

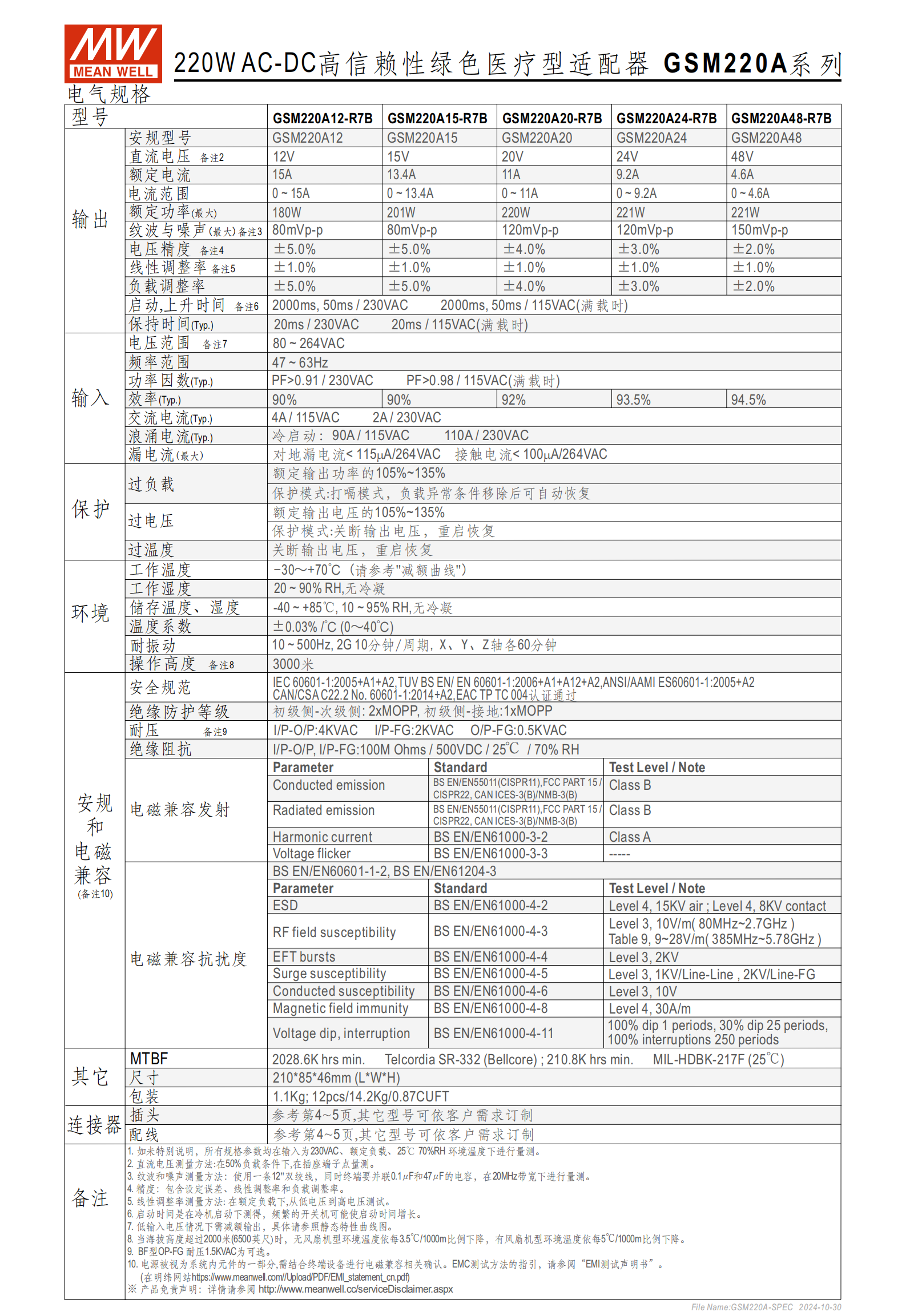

三、關鍵電氣規格
該系列輸出電壓涵蓋12Vdc~48Vdc，核心型號電氣參數如下表，所有參數默認在230VAC 輸入、額定負載、25℃/70% RH環境下測量：
| 型號 | 輸出電壓 | 額定電流 | 額定功率（最大） | 紋波與噪聲（最大） | 電壓精度 | 效率（Typ.） |
|---|---|---|---|---|---|---|
| GSM220A12-R7B | 12V | 15A | 180W | 80mVp-p | ±5.0% | 90% |
| GSM220A15-R7B | 15V | 13.4A | 201W | 80mVp-p | ±5.0% | 90% |
| GSM220A20-R7B | 20V | 11A | 220W | 120mVp-p | ±4.0% | 92% |
| GSM220A24-R7B | 24V | 9.2A | 221W | 120mVp-p | ±3.0% | 93.5% |
| GSM220A48-R7B | 48V | 4.6A | 221W | 150mVp-p | ±2.0% | 94.5% |
| 其余核心電氣參數： |
輸入：電壓 80~264VAC，頻率 47~63Hz；功率因數 PF>0.91（230VAC 滿載）、PF>0.98（115VAC 滿載）；冷啟動浪涌電流 110A/230VAC、90A/264VAC。
其他性能：負載調整率 1.0%，線性調整率與電壓精度一致；啟動 / 上升時間 2000ms/50ms（230VAC 滿載），115VAC 滿載同參數；溫度系數 ±0.03%/℃（0~40℃）。
絕緣與耐壓：I/P-O/P 耐壓4KVAC，I/P-FG 耐壓2KVAC，O/P-FG 耐壓 0.5KVAC（BF 型可選 1.5KVAC）；絕緣阻抗I/P-O/P、I/P-FG≥100MΩ（500VDC、25℃、70%RH）。
四、電磁兼容（EMC）
電磁發射：傳導 / 輻射發射符合BS EN/EN55011(CISPR11)、FCC PART 15/CISPR22等標準，等級為Class B；諧波電流符合 BS EN/EN61000-3-2（Class A），電壓閃爍符合 BS EN/EN61000-3-3。
電磁抗擾度：符合BS EN/EN60601-1-2、BS EN/EN61204-3，核心抗擾參數：ESD（靜電）Level4（15KV 空氣 / 8KV 接觸）、RF 場抗擾 Level3（10V/m，80MHz~2.7GHz）、EFT 脈沖 Level3（2KV）、浪涌抗擾 Level3（1KV 線 - 線 / 2KV 線 - 地）等。
五、物理與機構參數
尺寸與重量：機殼型號 961A，尺寸2108546mm（LWH，公差 ±1mm），單臺重量1.1Kg，包裝為 12pcs/14.2Kg/0.87CUFT。
線材與連接器：標配線材為UL2464 16AWGx4C，長度1000±50mm；標準 DC 輸出插頭為R7B（DIN 4P 帶鎖型），其 Pin 腳 1/4 為 + Vo，2/3 為 - Vo，外殼接 AC FG。
轉接頭與定制：支持 P1J（5.52.1）、P1M（5.52.5）等快速轉接頭單獨選購（P1J 耐電流最大 7.5A，48V 可用）；也可訂制 R7BF、R1B、MIC4 等多種插頭，DC 接頭、線材長度訂制需滿足最小訂購量。
六、測試與備注說明
直流電壓在50% 負載下于插座端子點測量；紋波噪聲用 12" 雙絞線、并聯 0.1μF+47μF 電容，20MHz 帶寬測量。
電壓精度包含設定誤差、線性調整率、負載調整率；線性調整率在額定負載下從低到高輸入電壓測試。
啟動時間為冷機啟動值，頻繁開關機會使啟動時間增長；低輸入電壓下需按靜態特性曲線減額輸出。
EMC 測試需結合終端設備確認，測試方法參考明緯官網EMI 測試聲明書。
關鍵問題
問題 1（產品適配性）：GSM220A 系列適配器的核心適用場景是什么，為何能適配與患者直接接觸的醫療設備？
答案：核心適配移動臨床工作站、便攜式血液透析儀、呼吸機、醫療電腦監視器等醫療電氣設備；能適配與患者直接接觸的設備是因為其通過 ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1 等國際醫療安規認證，滿足2 x MOPP絕緣防護要求，對地漏電流 < 100μA，且采用 94V-0 阻燃塑料外殼和雙重絕緣防護，符合醫療設備的電氣安全要求。
問題 2（電氣性能）：GSM220A 系列的輸入輸出電氣核心參數有哪些，效率與功耗的核心優勢是什么？
答案：輸入核心參數為電壓80~264VAC、頻率 47~63Hz，功率因數 PF>0.91（230VAC 滿載）/PF>0.98（115VAC 滿載）；輸出電壓涵蓋 12/15/20/24/48Vdc，額定功率最高 221W，電流范圍 0~15A（依型號）。效率與功耗核心優勢為轉換效率最高達 94.5%，空載功耗 < 0.15W，能效等級 Ⅵ 級，滿足 CoC Version 5 及美、加、歐、澳新等多國能效標準，正常和待機模式均能實現節能。
問題 3（使用與定制）：GSM220A 系列適配器的標準連接器是什么，其 Pin 腳定義如何，支持哪些接頭更換方式？
答案：標準 DC 輸出連接器為R7B（DIN 4P 帶鎖型），Pin 腳定義為 1 腳 + Vo、2 腳 - Vo、3 腳 - Vo、4 腳 + Vo，外殼連接 AC FG；接頭更換有兩種方式，一是選購快速轉接頭（如 P1J、P1M 等）自行對插轉換，無最小訂購量要求，可單獨購買；二是明緯訂制服務，可訂制 R7BF、R1B、MIC4 等多種插頭及線材長度，該方式需滿足廠家最小訂購量要求。
