GSM160B 系列是明緯推出的160W桌上型單組輸出綠色環保醫療型 AC-DC 適配器，采用IEC320-C8交流輸入接口，輸入電壓覆蓋80Vac~264Vac，輸出電壓為12Vdc-48Vdc多檔位，通過ANSI/AAMI ES60601-1等國際醫療安規認證（2 x MOPP），漏電流 **<100μA**，空載功耗 **<0.15W**，效率最高達94%，工作溫度范圍 **-30~+70℃，具備短路 / 過負載等多重保護，標配R7B型 DC 插頭且支持多種轉接頭更換，壽命超110K 小時 **、提供3 年保固，適用于移動臨床工作站、呼吸機等各類醫療電氣設備。

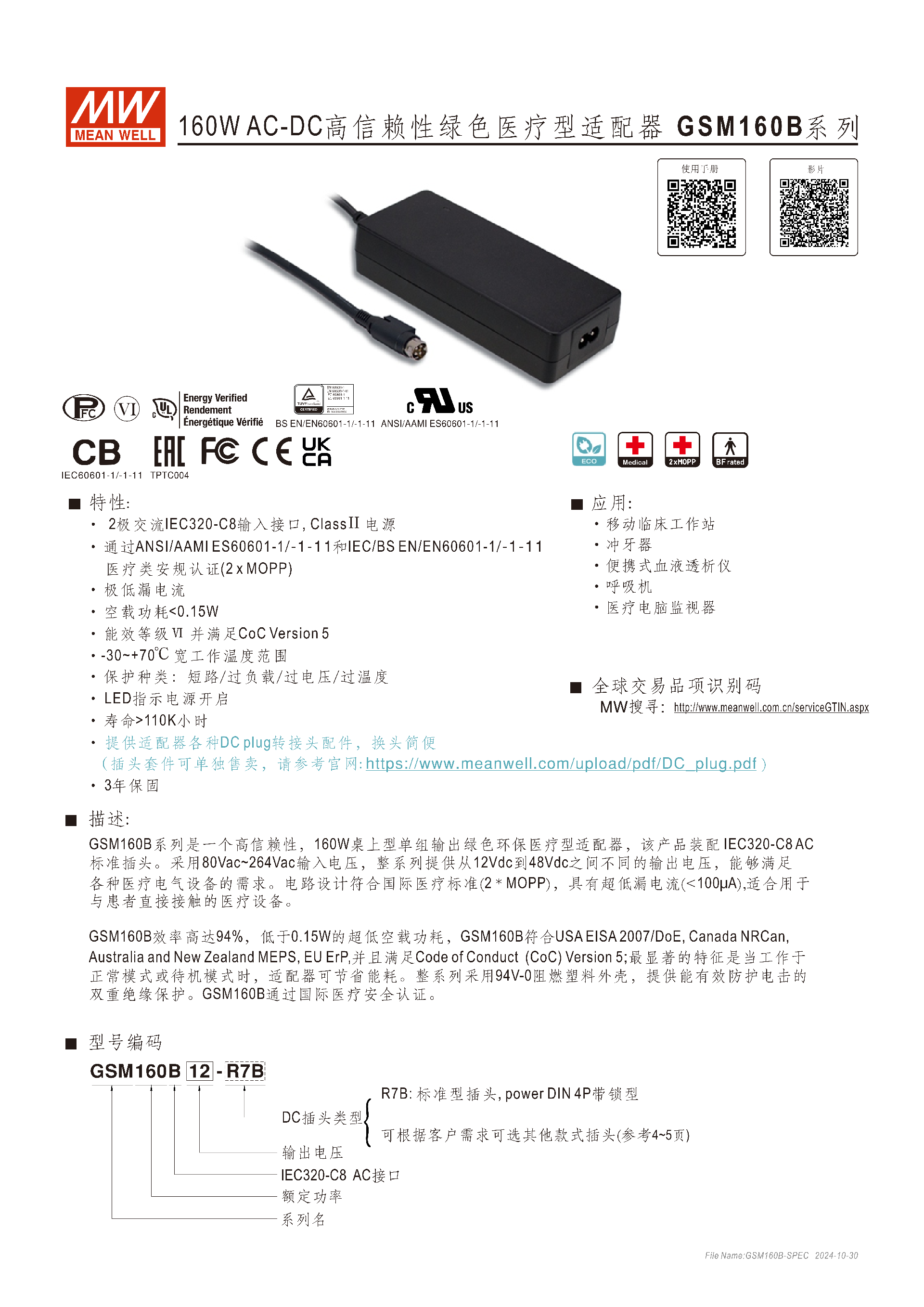

GSM160B 系列是明緯研發的160W高信賴性綠色環保醫療型 AC-DC 桌上型單組輸出適配器，專為醫療電氣設備設計，采用IEC320-C8 2 極交流輸入接口，屬于Class Ⅱ 電源，配備94V-0 阻燃塑料外殼實現雙重絕緣防電擊，支持 LED 電源開啟指示，產品壽命 **>110K 小時 **，提供3 年保固服務。
二、核心關鍵特性
醫療安規與電氣安全：通過ANSI/AAMI ES60601-1、IEC/BS EN60601-1/-1-11等國際醫療安規認證，滿足2 x MOPP絕緣防護等級，漏電流 < 100μA/264VAC，適合與患者直接接觸的醫療設備；
節能高效：空載功耗 **<0.15W**，能效等級達 Ⅵ 級且滿足 CoC Version 5，效率最高達94%，符合 USA EISA 2007/DoE、EU ErP 等全球能效標準；
寬工況適配：輸入電壓覆蓋80Vac~264Vac/113~370VDC，頻率47~63Hz，工作溫度范圍 **-30~+70℃，工作濕度20~90% RH（無冷凝），操作高度可達3000 米 **；
多重保護：具備短路、過負載、過電壓、過溫度四重保護，保護模式區分自恢復與關斷重啟恢復；
靈活換頭：標配R7B（power DIN 4P 帶鎖型） DC 插頭，提供多款快速轉接頭配件（可單獨售賣），也支持客戶定制插頭款式（部分需最小訂購量）。

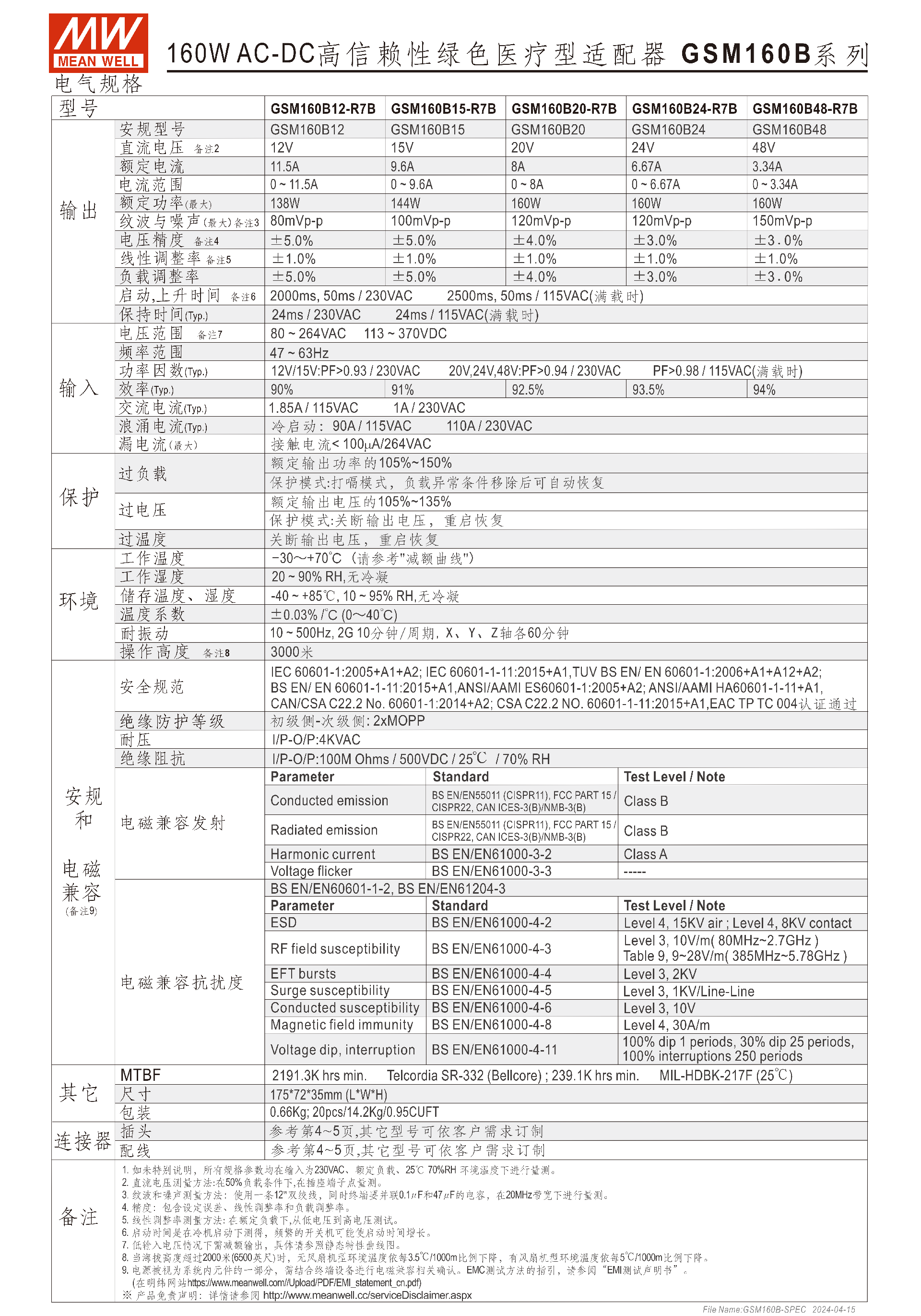

三、核心電氣規格（分型號）
| 型號 | 輸出電壓 | 額定電流 | 額定最大功率 | 電壓精度 | 紋波與噪聲（最大） | 效率（Typ.） | 功率因數（230VAC） |
|---|---|---|---|---|---|---|---|
| GSM160B12-R7B | 12Vdc | 11.5A | 138W | ±5.0% | 80mVp-p | 90% | >0.93 |
| GSM160B15-R7B | 15Vdc | 8A | 120W（文檔標注 160W 系列） | ±5.0% | 100mVp-p | 91% | >0.93 |
| GSM160B20-R7B | 20Vdc | 8A | 160W | ±4.0% | 120mVp-p | 92.5% | >0.94 |
| GSM160B24-R7B | 24Vdc | 6.67A | 160W | ±3.0% | 120mVp-p | 93.5% | >0.94 |
| GSM160B48-R7B | 48Vdc | 3.34A | 160W | ±3.0% | 150mVp-p | 94% | >0.94 |
其他電氣關鍵參數：
線性 / 負載調整率：均含 ±1.0% 偏差（計入電壓精度）；
啟動 / 上升時間：230VAC 下啟動 2000ms、上升 50ms（115VAC 滿載有調整）；
保持時間：230VAC 下 24ms、115VAC 滿載 24ms；
浪涌電流：冷啟動 90A/115VAC、110A/230VAC；
絕緣耐壓：I/P-O/P4KVAC，絕緣阻抗100M Ohms / 500VDC /25℃/70%RH。
四、保護功能細則
| 保護類型 | 觸發閾值 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率 105%~150% | 打嗝模式，負載異常移除后自動恢復 |
| 過電壓 | 額定輸出電壓 105%~135% | 關斷輸出，重啟恢復 |
| 過溫度 | 超額定工作溫度 | 關斷輸出，重啟恢復 |
| 短路 | 輸出短路 | 觸發保護（自恢復 / 重啟恢復適配） |
五、環境與物理參數
儲存參數：溫度 **-40~+85℃，濕度10~95% RH（無冷凝），溫度系數±0.03%/℃（0~40℃）**；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 三軸各 60 分鐘；
物理尺寸：1757235mm（LWH），單臺重量0.66Kg，包裝 20pcs/14.2Kg/0.95CUFT；
配線規格：UL2464 系列，12V 為 16AWGx4C/1000±50mm，15~48V 為 18AWGx4C/1200±50mm。
六、認證標準
安全規范：IEC 60601-1:2005+A1+A2、BS EN 60601-1-11:2015+A1、ANSI/AAMI ES60601-1:2005+A2、CAN/CSA C22.2 No.60601-1 等，含 EAC TP TC 004 認證；
電磁兼容
發射：BS EN/EN55011、FCC PART15，傳導 / 輻射發射均為Class B，諧波電流符合 BS EN/EN61000-3-2；
抗擾度：ESD Level4（15KV 空氣 / 8KV 接觸）、RF 場抗擾 Level3（10V/m）、浪涌抗擾 Level3（1KV 線對線）等；
能效認證：USA EISA 2007/DoE、Canada NRCan、Australia/New Zealand MEPS、EU ErP。
七、應用場景
適配各類醫療電氣設備，核心包括：移動臨床工作站、沖牙器、便攜式血液透析儀、呼吸機、醫療電腦監視器。
八、配件與定制服務
標準插頭：R7B（power DIN 4P 帶鎖型），Pin 腳 1/4 為 + Vo、2/3 為 - Vo；
可選轉接頭：P1J/P1M（音叉型）、R7BF（DIN4Pin 母頭）、R1B（DIN5Pin 公頭）、MIC4（XLR）、C6P（MOLEX）等，部分耐電流最高 7.5A；
定制服務：DC 接頭款式、配線長度可定制，快速轉接頭可單獨購買（無最小訂購量），訂制品部分需滿足最小訂購量；
資料參考：轉接頭詳情可查閱明緯官網，安裝手冊見http://www.meanwell.com/manual.html。
九、其他關鍵指標
MTBF：Telcordia SR-332 標準下2191.3K 小時（最小值），MIL-HDBK-217F（25℃）下239.1K 小時（最小值）；
減額要求：低輸入電壓需減額輸出，海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m下降。
關鍵問題
問題 1（產品適配性）：GSM160B 系列適配器的輸出電壓檔位有哪些，各檔位額定功率與核心適配場景是什么？
答案：輸出電壓檔位為12Vdc、15Vdc、20Vdc、24Vdc、48Vdc；其中 12V 額定最大功率 138W，15/20/24/48V 額定最大功率均為 160W；全系列適配與患者直接接觸的各類醫療設備，核心包括移動臨床工作站、呼吸機、便攜式血液透析儀、醫療電腦監視器、沖牙器等。
問題 2（安全與認證）：GSM160B 系列作為醫療型適配器，核心的安規認證與電氣安全指標有哪些，為何適合醫用場景？
答案：核心安規認證包括ANSI/AAMI ES60601-1、IEC/BS EN60601-1/-1-11（2 x MOPP）、CAN/CSA C22.2 No.60601-1 等國際醫療標準；核心電氣安全指標為漏電流 < 100μA/264VAC、初級側 - 次級側 4KVAC 絕緣耐壓、94V-0 阻燃雙重絕緣、四重保護（短路 / 過負載 / 過電壓 / 過溫度）；因滿足 2 x MOPP 醫療絕緣防護、超低漏電流，且通過專業醫療安規認證，因此適合與患者直接接觸的醫用場景。
問題 3（使用與定制）：GSM160B 系列適配器的插頭配置方式有哪些，定制與配件選購的注意事項是什么？
答案：插頭配置分兩種方式，一是標配 R7B 型 power DIN 4P 帶鎖型 DC 插頭，二是可更換多款快速轉接頭或定制插頭；注意事項：①快速轉接頭（如 P1J/P1M/R7BF 等）可單獨購買，無最小訂購量；②DC 接頭款式、配線長度等訂制品部分需滿足明緯最小訂購量；③12V 與 15~48V 配線規格不同，轉接頭耐電流有上限（如 P1J/P1M 最大 7.5A，適配 24~48V）；④轉接頭詳細參數可查閱明緯官網專用文檔。
