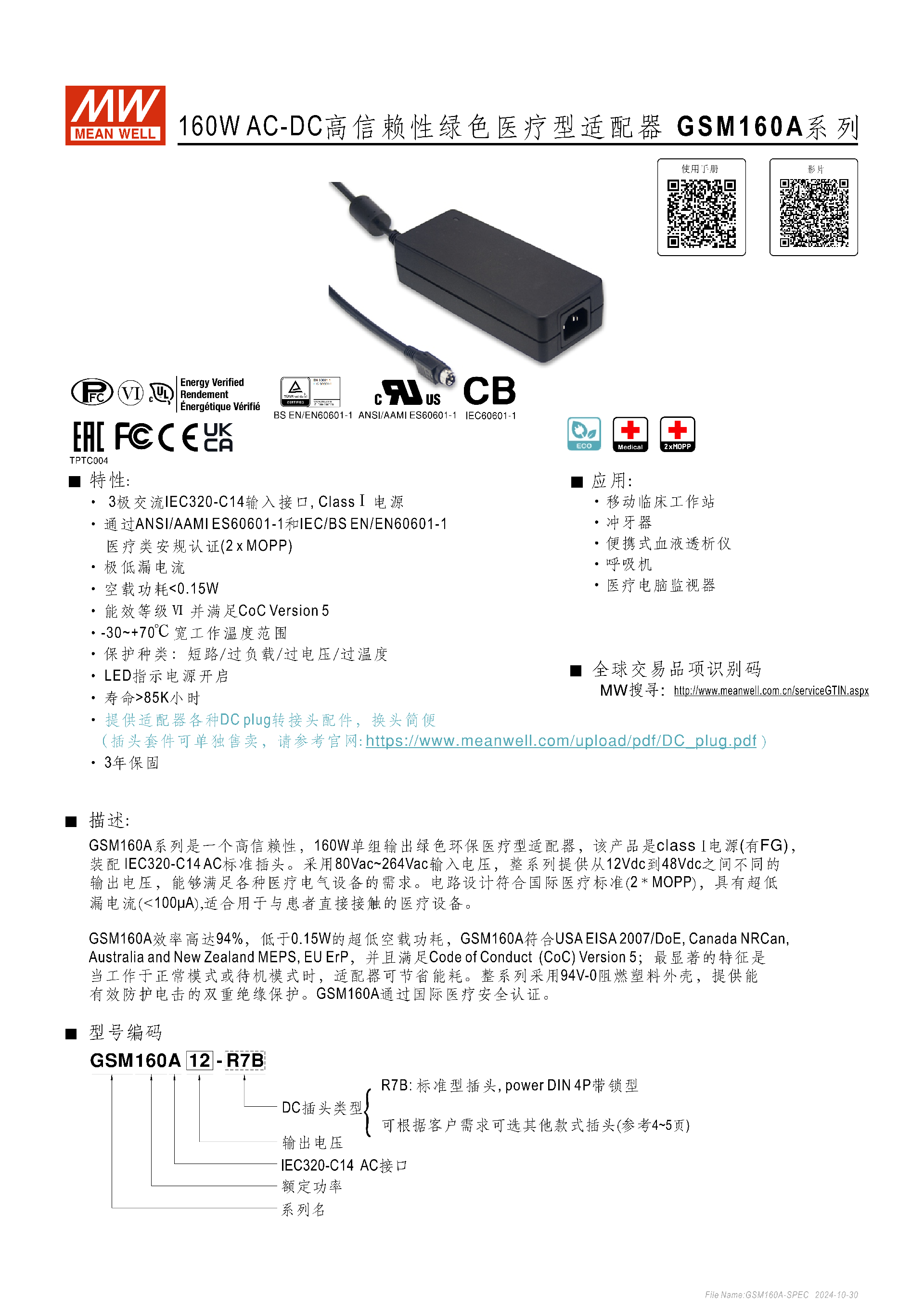

GSM160A 系列是明緯推出的160W AC-DC 高信賴性綠色醫療型適配器，為 ClassⅠ 電源且配備 3 極交流 IEC320-C14 輸入接口，通過ANSI/AAMI ES60601-1 和 IEC/BS EN/EN60601-1醫療類安規認證（2 x MOPP），漏電流超低（接觸 < 90μA/264VAC、對地 < 175μA/264VAC），空載功耗 <**0.15W**，能效達 Ⅵ 級并滿足 CoC Version 5，工作溫度覆蓋 **-30~+70℃**，提供 12/15/20/24/48Vdc 多檔輸出，具備短路 / 過負載 / 過電壓 / 過溫度四重保護，MTBF 最低達**239.4K 小時 **（25℃）、壽命 >85K 小時，標配 R7B 插頭且支持多種 DC 轉接頭更換，擁有 3 年保固，適用于移動臨床工作站、呼吸機等各類醫療電氣設備。
GSM160A 系列是明緯研發的160W 單組輸出 AC-DC 綠色環保醫療型適配器，為 ClassⅠ 電源，裝配 IEC320-C14 AC 標準插頭，主打高信賴性、低能耗、高安全，適配各類與患者直接接觸的醫療電氣設備，提供3 年保固，DC 插頭支持訂制或更換轉接頭，插頭套件可單獨售賣。
二、核心核心特性
安規與絕緣：通過ANSI/AAMI ES60601-1和IEC/BS EN/EN60601-1醫療類安規認證，絕緣防護等級為2xMOPP（初級 - 次級）、1xMOPP（初級 - 接地），采用94V-0 阻燃塑料外殼，雙重絕緣防電擊；
超低能耗：空載功耗 <0.15W，能效等級達 Ⅵ 級，滿足 USA EISA 2007/DoE、EU ErP、CoC Version 5等多國能效標準，效率最高達94%；
安全指標：超低漏電流（對地漏電流 <175μA/264VAC，接觸電流 <90μA/264VAC），遠低于醫療設備要求；
環境適配：工作溫度 **-30~+70℃（需參考減額曲線），儲存溫度 - 40~+85℃，工作濕度 20~90% RH（無冷凝），操作高度最高3000 米 **，耐振動（10~500Hz、2G，X/Y/Z 軸各 60 分鐘）；
長壽命：MTBF（平均無故障時間）最低239.4K 小時（25℃，MIL-HDBK-217F 標準）、2200.0K 小時（Telcordia SR-332 標準），產品壽命 >85K 小時；
直觀指示：配備 LED 電源開啟指示燈，工作狀態可視化。

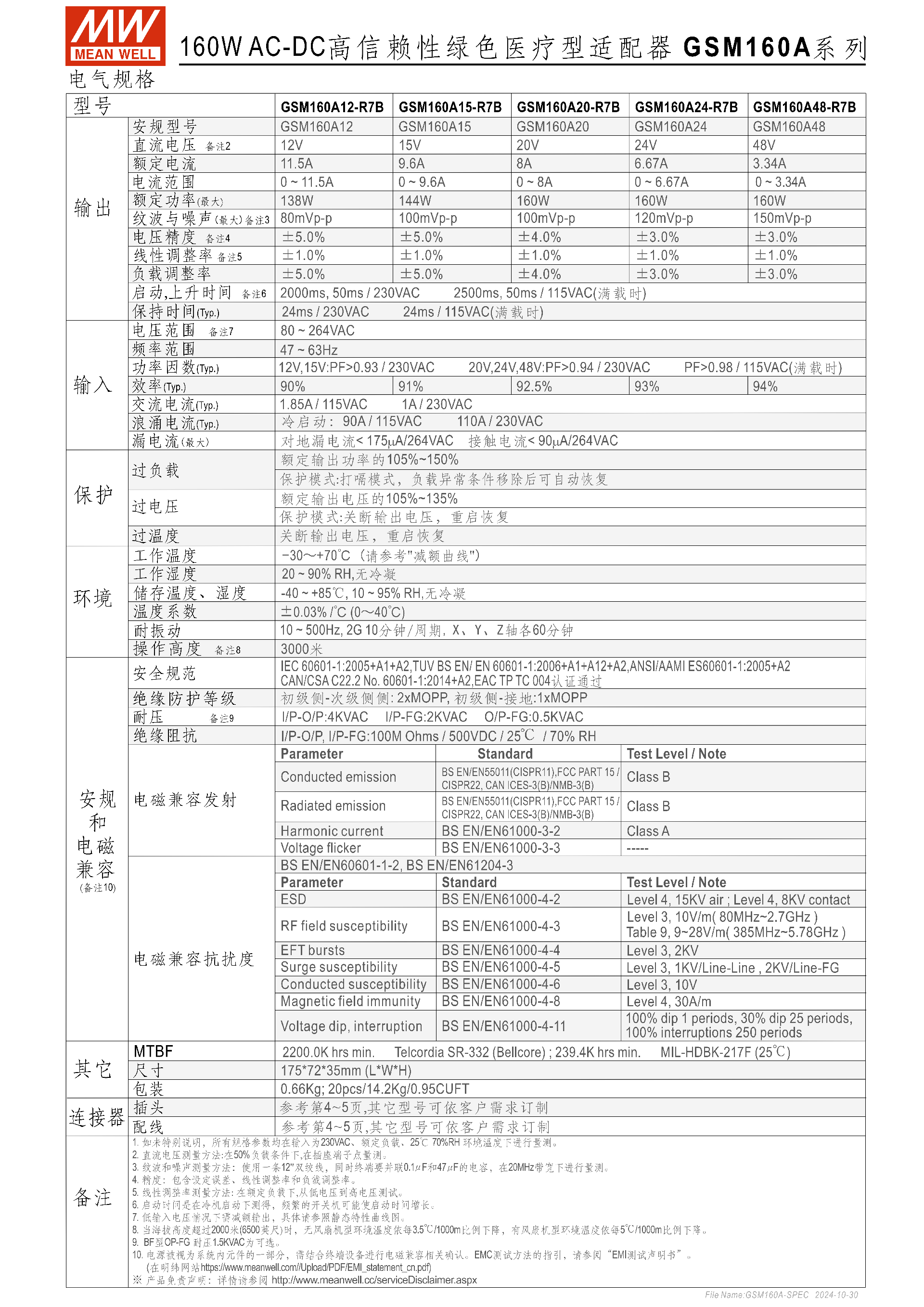

三、電氣規格（核心參數）
該系列提供 12/15/20/24/48Vdc 五檔輸出電壓，輸入電壓覆蓋 80~264VAC、頻率 47~63Hz，各型號核心參數如下表：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 典型效率 |
|---|---|---|---|---|---|---|
| GSM160A12-R7B | 12Vdc | 11.5A | 138W | 80mVp-p | ±5.0% | 90% |
| GSM160A15-R7B | 15Vdc | 9.6A | 144W | 100mVp-p | ±5.0% | 91% |
| GSM160A20-R7B | 20Vdc | 8A | 160W | 100mVp-p | ±4.0% | 92.5% |
| GSM160A24-R7B | 24Vdc | 6.67A | 160W | 120mVp-p | ±3.0% | 93% |
| GSM160A48-R7B | 48Vdc | 3.34A | 160W | 150mVp-p | ±3.0% | 94% |
其他關鍵電氣參數：
功率因數：12/15V 型號 PF>0.93（230VAC 滿載），20/24/48V 型號 PF>0.94（230VAC 滿載），全型號 PF>0.98（115VAC 滿載）；
浪涌電流：冷啟動 90A/115VAC、110A/230VAC；
溫度系數：±0.03%/℃（0~40℃）；
啟動 / 保持時間：滿載時啟動上升時間 2500ms/50ms（115VAC）、2000ms/50ms（230VAC），保持時間 24ms（115/230VAC 滿載）。
四、保護功能
具備短路、過負載、過電壓、過溫度四重保護，不同保護模式不同：
過負載 / 短路：打嗝模式，負載異常條件移除后自動恢復（過負載保護范圍：額定輸出功率 105%~150%）；
過電壓 / 過溫度：直接關斷輸出電壓，需重啟恢復（過壓保護范圍：額定輸出電壓 105%~135%）。
五、結構與配件
物理尺寸：175*72*35mm（L*W*H），單臺重量0.66Kg，20 臺整箱 14.2Kg/0.95CUFT；
配線與接口：AC 輸入為 IEC320-C14 接口，DC 輸出配線為UL2464 18AWGx4C，長度 1200±50mm，標配R7B（power DIN 4P 帶鎖型） DC 插頭；
R7B 插頭腳定義：PIN1 (+Vo)、PIN2 (-Vo)、PIN3 (-Vo / 接 AC FG)、PIN4 (+Vo)；
轉接頭支持：可訂制 R7BF、R1B、MIC4 等多款插頭，也可單獨選購 P1J、P1M 等快速轉接頭（如 P1J/P1M 耐電流最大 7.5A，適配 24~48V），快速轉接頭無需最小訂購量，訂制款需滿足最小訂購量。
六、電磁兼容
電磁發射：傳導 / 輻射發射符合 BS EN/EN55011、FCC PART15 等標準，等級Class B；諧波電流符合 EN61000-3-2，等級Class A；電壓閃爍符合 EN61000-3-3；
電磁抗擾：符合 BS EN/EN60601-1-2 標準，核心抗擾指標為 ESD Level4（15KV 空氣 / 8KV 接觸）、RF 場抗擾 Level3（10V/m，80MHz~2.7GHz）、浪涌抗擾 Level3（1KV 線對線 / 2KV 線對地）等；
絕緣參數：初級 - 次級耐壓4KVAC，初級 - 接地耐壓2KVAC，次級 - 接地 0.5KVAC；絕緣阻抗100MΩ（500VDC、25℃、70%RH）。
七、其他重要說明
減額曲線：適配器負載占比隨環境溫度升高、輸入電壓降低需相應降低，低輸入電壓下需減額輸出；
海拔影響：海拔超 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃；
參數測量：未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃/70% RH 環境下測量；
資料查詢：官網可查閱安裝手冊、EMI 聲明書、DC 插頭選購指南等資料，全球交易品項識別碼可在官網 serviceGTIN 頁面查詢。
關鍵問題
問題 1（產品適配性）：GSM160A 系列適配器的輸出規格有哪些，核心適配哪些醫療設備？
答案：該系列提供12/15/20/24/48Vdc五檔輸出電壓，額定電流對應 11.5A~3.34A，額定功率最高 160W；核心適配移動臨床工作站、沖牙器、便攜式血液透析儀、呼吸機、醫療電腦監視器等醫療電氣設備，因滿足 2xMOPP 絕緣、超低漏電流要求，也適用于與患者直接接觸的醫療設備。
問題 2（安全與可靠性）：GSM160A 系列作為醫療適配器，核心安全保障和壽命指標有哪些？
答案：核心安全保障包括：①通過 ANSI/AAMI ES60601-1 等醫療安規認證，2xMOPP 絕緣防護，94V-0 阻燃外殼；②超低漏電流（接觸 <90μA/264VAC、對地 < 175μA/264VAC）；③短路 / 過負載 / 過電壓 / 過溫度四重保護；④空載功耗 < 0.15W，低能耗更安全。壽命指標包括：產品壽命>85K 小時，MTBF（平均無故障時間）最低239.4K 小時（25℃，MIL-HDBK-217F 標準）、2200.0K 小時（Telcordia SR-332 標準），且提供 3 年保固。
問題 3（使用與定制）：GSM160A 系列適配器的 DC 插頭可如何更換 / 定制，有哪些注意事項？
答案：DC 插頭更換 / 定制分兩種方式：①快速轉接頭更換：可單獨選購 P1J、P1M 等快速轉接頭自行對插，無需最小訂購量，如 P1J/P1M 耐電流最大 7.5A，適配 24~48V；②訂制修改：明緯提供 DC 插頭訂制服務，支持 R7BF、R1B、MIC4 等多款插頭，但需滿足最小訂購量。注意事項：標配插頭為 R7B（power DIN 4P 帶鎖型），轉接頭選購 / 訂制可參考明緯官網 DC 插頭選購指南；不同轉接頭有電壓 / 電流適配要求，需匹配適配器輸出規格。
