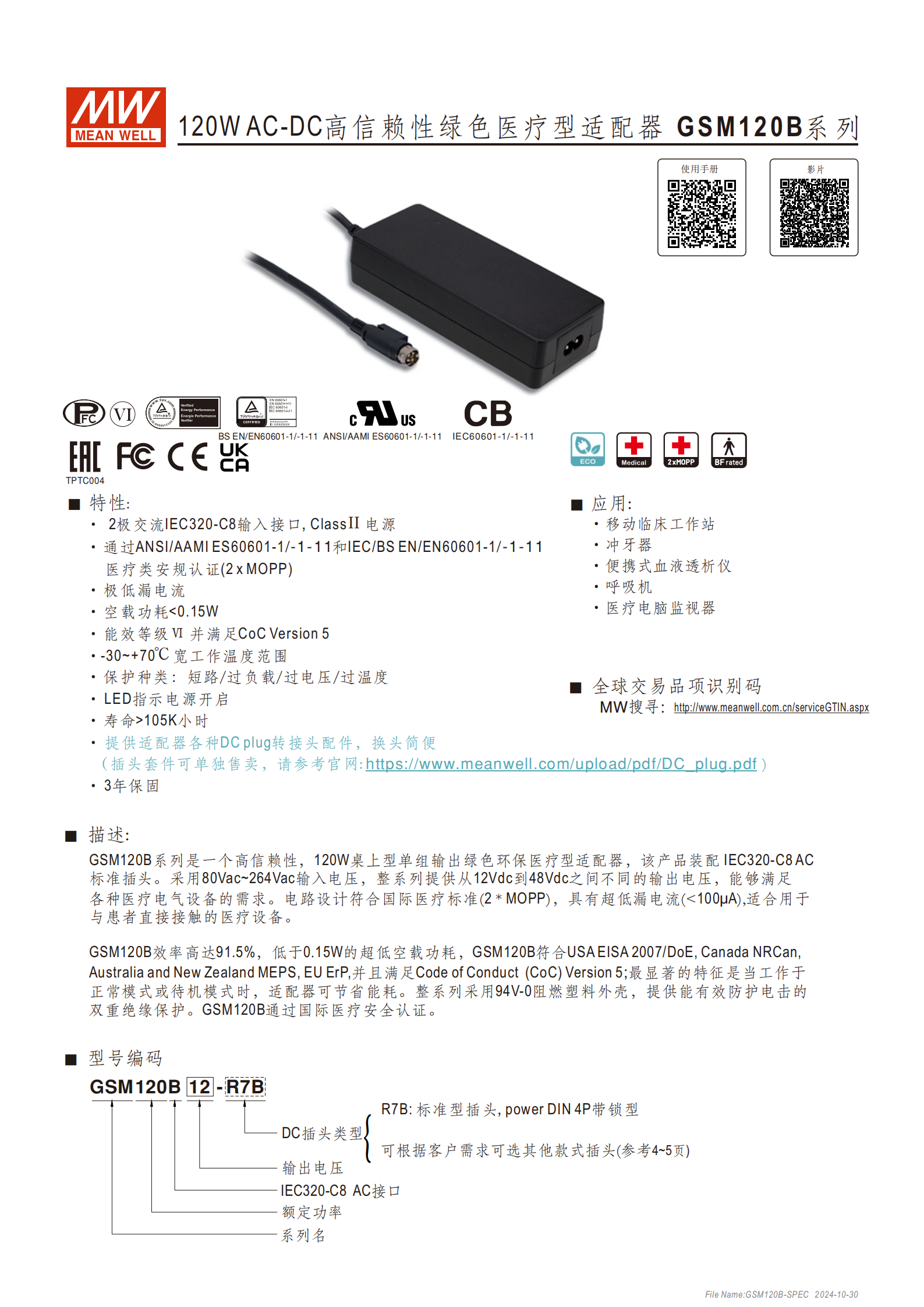

GSM120B 系列是明緯推出的120W桌面式 AC-DC 綠色醫療適配器，符合IEC/ANSI/BS EN60601-1/-1-11等國際醫療安全標準，具備2xMOPP隔離等級、<100μA超低漏電流，輸入電壓覆蓋80~264VAC，輸出直流電壓為12/15/20/24/48VDC多規格，轉換效率最高達91.5%、空載功耗 **<0.15W**，工作溫度寬至 **-30~+70℃，擁有短路 / 過載 / 過壓 / 過溫四重保護，MTBF 最低達372K 小時 **，標配 R7B 直流插頭且支持多種定制 / 快換插頭，提供3 年質保，適用于移動診所工作站、呼吸機、便攜式血液透析機等各類醫療電子設備。
GSM120B 系列是明緯研發的120W桌面式單輸出 AC-DC 綠色醫療適配器，專為各類醫療電子設備設計，采用IEC320-C8 2 針交流輸入口，具備寬電壓輸入、高轉換效率、超低漏電流等核心優勢，通過全球主流醫療安全認證，提供3 年質保，使用壽命超105K 小時。
二、核心核心特性
醫療安全認證：符合IEC/BS EN/ANSI/AAMI 60601-1/-1-11 等國際醫療標準，達到2xMOPP隔離等級，漏電流 < 100μA（264VAC），可直接用于與患者有電氣接觸的醫療設備。
高能效低功耗：能效等級達VI 級，符合CoC Version 5標準，轉換效率最高91.5%；空載功耗 < 0.15W，節能環保。
寬溫寬壓工作：輸入電壓覆蓋80~264VAC/113~370VDC，頻率 47~63Hz；工作溫度 **-30~+70℃**（超溫 / 超海拔需參考降額曲線），適應復雜使用環境。
多重安全保護：內置短路、過載、過壓、過溫四重保護，過載為打嗝模式（故障移除自動恢復），過壓 / 過溫為關機模式（重新上電恢復）。
耐用性設計：采用94V-0阻燃塑料外殼，雙重絕緣防觸電；抗振動（10~500Hz，2G），工作海拔最高3000 米；MTBF（平均無故障時間）最低372.0K 小時（MIL-HDBK-217F/25℃），最高2546.9K 小時（Telcordia SR-332）。
便捷性設計：配備電源 LED 指示燈，標配 R7B 直流插頭且支持多種快換 / 定制插頭（無起訂量快換適配器可選），線纜規格適配不同輸出電壓。

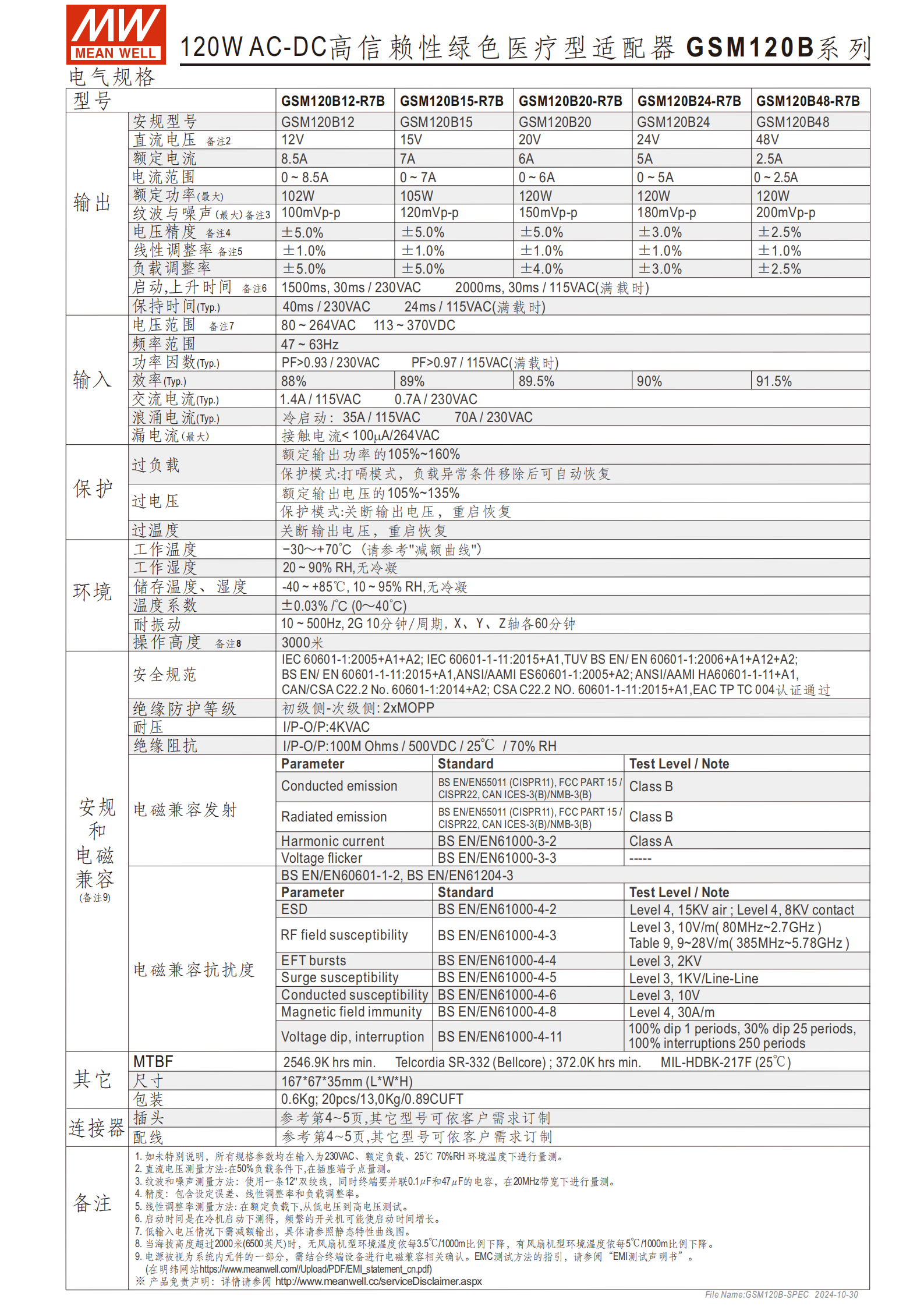

三、關鍵電氣參數
1. 輸出規格（核心）
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率（max.） | 紋波噪聲（max.） | 電壓容差 |
|---|---|---|---|---|---|---|
| GSM120B12-R7B | 12VDC | 8.5A | 0~8.5A | 102W | 100mVp-p | ±5.0% |
| GSM120B15-R7B | 15VDC | 7A | 0~7A | 105W | 120mVp-p | ±5.0% |
| GSM120B20-R7B | 20VDC | 6A | 0~6A | 120W | 150mVp-p | ±3.0% |
| GSM120B24-R7B | 24VDC | 5A | 0~5A | 120W | 180mVp-p | ±2.5% |
| GSM120B48-R7B | 48VDC | 2.5A | 0~2.5A | 120W | 200mVp-p | ±2.5% |
2. 輸入及其他電氣參數
功率因數：PF>0.93（230VAC 滿負載）、PF>0.97（115VAC 滿負載）
輸入電流：1.4A/115VAC、0.7A/230VAC（典型值）
浪涌電流：冷啟動 35A/115VAC、70A/230VAC（典型值）
線路調整率：±1.0%（全規格）
負載調整率：12/15VDC±5.0%、20VDC±4.0%、24/48VDC±3.0%
建立 / 上升時間：230VAC 為 1500ms/30ms，115VAC 為 2000ms/30ms（滿負載）
保持時間：≥40ms（230VAC，典型值）
隔離電壓：輸入 - 輸出4KVAC；隔離電阻：100MΩ（500VDC/25℃/70%RH）
四、物理與機械規格
尺寸重量：機身尺寸1676735mm（LWH），單臺重量0.6Kg，20 臺整箱 13.0Kg/0.89CUFT。
線纜規格：12V 輸出為UL2464 16AWGx4C（長度 1000±50mm）；15~48V 輸出為UL2464 18AWGx4C（長度 1200±50mm）。
接口規格：交流輸入為IEC320-C8 2 針口；直流輸出標配R7B（4 針帶鎖 DIN 插頭），針腳定義為 1/+Vo、2/-Vo、3/-Vo、4/+Vo（KYCON KPPX-4P 等效）。
插頭更換：支持兩種方式 ——①定制線纜（帶可選插頭，有起訂量）；②快換適配器配件（無起訂量，單獨銷售），可選插頭含 P1J/P1M（音叉式）、R7BF、R1B、MIC4、C6P、C4P 等。
五、環境參數
工作濕度：20%~90%RH（非凝露）；存儲溫濕度：-40~+85℃、10~95% RH（非凝露）。
溫度系數：±0.03%/℃（0~40℃）。
工作海拔：最高 3000 米，海拔超 2000 米時，無風扇型號每 1000 米溫降3.5℃，風扇型號每 1000 米溫降5℃。
抗振動：10~500Hz、2G，每個循環 10 分鐘，XYZ 三個軸向各測試 60 分鐘。
六、EMC（電磁兼容）標準
1. EMC 發射
傳導 / 輻射發射：Class B，符合 BS EN/EN55011、FCC PART15、CISPR22 等。
諧波電流：Class A，符合 BS EN/EN61000-3-2；電壓閃爍：符合 BS EN/EN61000-3-3。
2. EMC 抗擾
ESD（靜電放電）：Level4（空氣 15KV、接觸 8KV），符合 EN61000-4-2。
射頻場抗擾：Level3（10V/m，80MHz~2.7GHz），符合 EN61000-4-3。
電快速瞬變：Level3（2KV），符合 EN61000-4-4。
浪涌抗擾：Level3（線對線 1KV），符合 EN61000-4-5。
電壓暫降 / 中斷：100% 暫降 1 周期、30% 暫降 25 周期、100% 中斷 250 周期，符合 EN61000-4-11。
七、應用場景
適配各類醫療電子設備，核心應用包括：移動診所工作站、口腔沖洗器、便攜式血液透析機、呼吸機、醫療計算機顯示器。
八、其他說明
所有參數默認在230VAC 輸入、額定負載、25℃/70% RH環境下測試。
低輸入電壓下使用需參考降額曲線，進行功率 / 負載降額。
產品為獨立單元，最終設備集成后需重新確認整系統 EMC 合規性。
安裝手冊可參考明緯官網：http://www.meanwell.com/manual.html；直流插頭選型參考：https://www.meanwell.com/upload/pdf/DC_plug.pdf。
關鍵問題
問題 1（產品適配性）：GSM120B 系列適配器有哪些輸出規格，各規格的額定功率和電流分別是多少？
答案：該系列有 5 種核心輸出直流電壓規格，分別為 12/15/20/24/48VDC，其中 12VDC 額定電流 8.5A、額定功率 102W，15VDC 額定電流 7A、額定功率 105W，20/24/48VDC 額定功率均為 120W，對應額定電流 6A/5A/2.5A；電流范圍均為 0 至額定電流，紋波噪聲隨電壓升高從 100mVp-p 增至 200mVp-p。
問題 2（醫療安全特性）：GSM120B 系列作為醫療適配器，核心的安全認證和醫療級防護指標有哪些？
答案：① 安全認證：符合 IEC/BS EN/ANSI/AAMI 60601-1/-1-11 等全球主流醫療安全標準，同時通過 EAC TP TC 004、CB、C US、CE 等認證；② 醫療級防護：達到2xMOPP隔離等級，輸入 - 輸出隔離電壓 4KVAC、隔離電阻 100MΩ；③ 超低漏電流：觸摸漏電流 < 100μA（264VAC），可直接用于與患者有電氣接觸的醫療設備；④ 外殼防護：94V-0 阻燃塑料 + 雙重絕緣，防止觸電和火災風險。
問題 3（使用與定制）：GSM120B 系列適配器的直流插頭支持哪些更換方式，有哪些可選插頭類型，適配要求是什么？
答案：① 更換方式：兩種，一是定制帶可選插頭的標準線纜（有起訂量要求），二是使用快換適配器配件（單獨銷售，無起訂量要求）；② 可選插頭類型：音叉式 P1J/P1M（5.5mm 外徑，適配 15~48V，最大 7.5A）、4 針帶鎖 R7BF、5 針 DIN R1B、XLR 接口 MIC4、6 針 C6P、4 針 C4P，也可定制剝錫線端；③ 適配要求：快換適配器配件選型可參考明緯官網 DC 插頭手冊（https://www.meanwell.com/upload/pdf/DC_plug.pdf），定制線纜可根據需求調整線長和線色（線色僅作參考，以實物為準）。
