GSM120A 系列是明緯推出的120W AC-DC 高信賴性綠色醫療型適配器，通過ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1等醫療安規認證（2xMOPP），輸入為 80~264VAC 的IEC320-C14 3 極接口，輸出電壓涵蓋 12/15/20/24/48Vdc，具備 **<100μA 超低漏電流 **、<0.15W 空載功耗、91.5% 最高效率的核心性能，工作溫度寬達 **-30~+70℃，擁有短路 / 過負載等多重保護，適配移動臨床工作站、呼吸機等醫療設備，提供3 年保固且支持多種 DC plug 轉接頭更換，壽命超95K 小時 **。

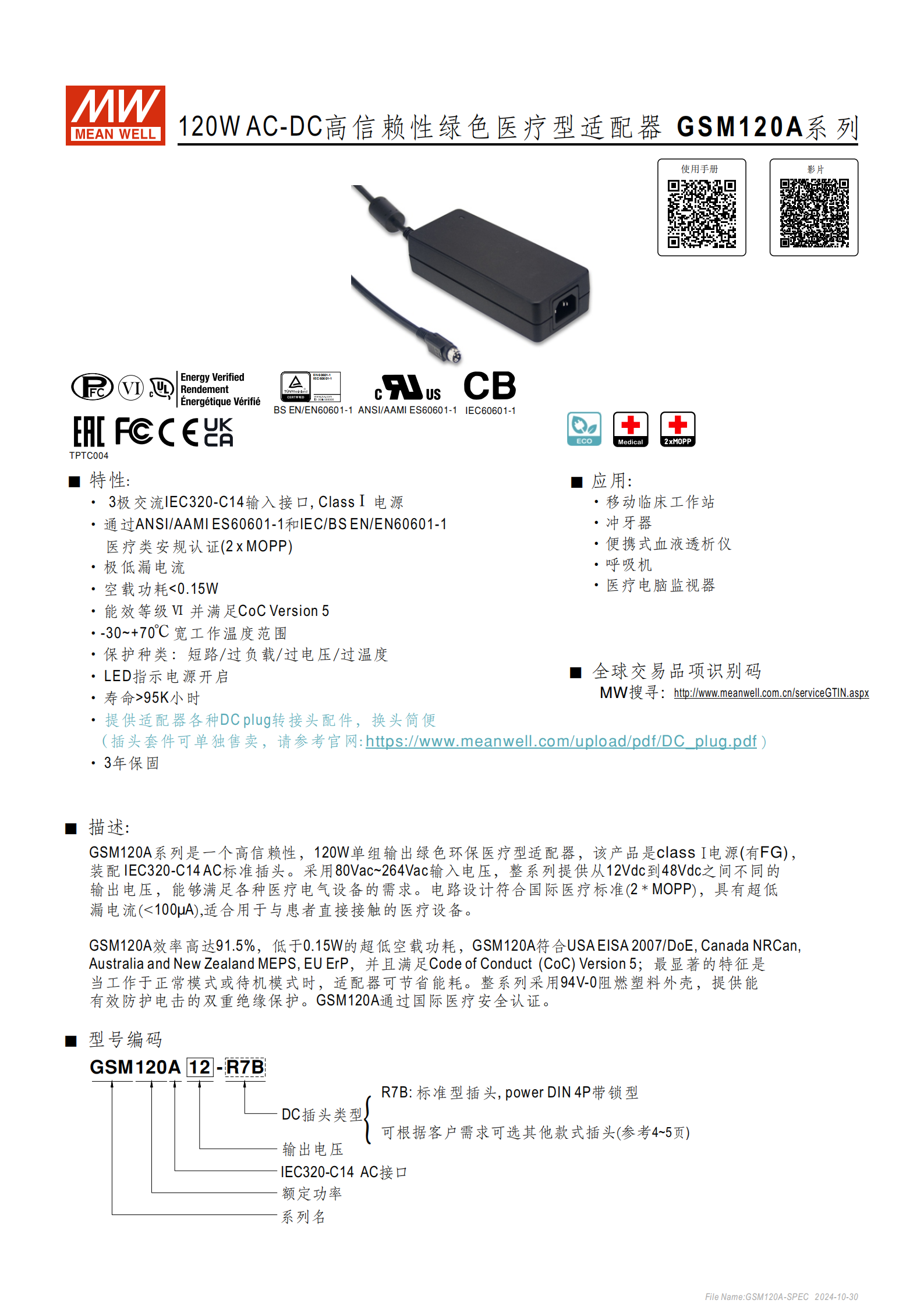

GSM120A 系列是明緯研發的120W 單組輸出 AC-DC 高信賴性綠色醫療型適配器，為 ClassⅠ 電源，裝配 IEC320-C14 AC 標準 3 極輸入接口，核心適配與患者直接接觸的醫療電氣設備，通過多國醫療安規認證，兼具低功耗、高效率、寬溫工作的特點，提供 3 年保固，產品壽命 **>95K 小時 **。
二、核心認證與特性
安規認證：通過ANSI/AAMI ES60601-1:2005/A2:2021、IEC/BS EN/EN60601-1:2006+A1+A12+A2、CAN/CSA C22.2 No.60601-1 等醫療標準，絕緣防護達2xMOPP（初級 - 次級）、1xMOPP（初級 - 接地），滿足醫療設備高安全要求；同時符合能效等級 Ⅵ、CoC Version 5 及 USA EISA 2007/DoE 等多國能效標準。
核心性能
漏電流：接觸電流 < 100μA/264VAC，對地漏電流 < 115μA/264VAC，為超低漏電流設計；
功耗與效率：空載功耗 **<0.15W**，最高轉換效率91.5%，待機 / 正常模式均能節能；
環境適應性：工作溫度 **-30~+70℃，儲存溫度 - 40~+85℃，工作濕度 20~90% RH（無冷凝），操作高度3000 米 **，耐振動 10~500Hz/2G（X/Y/Z 軸各 60 分鐘）。
防護設計：采用94V-0 阻燃塑料外殼，具備雙重絕緣防電擊保護；擁有短路、過負載、過電壓、過溫度四重保護，保護模式分自恢復與重啟恢復兩類。
附加設計：LED 電源開啟指示，支持多款 DC plug 轉接頭更換（插頭套件可單獨售賣），換頭操作簡便。

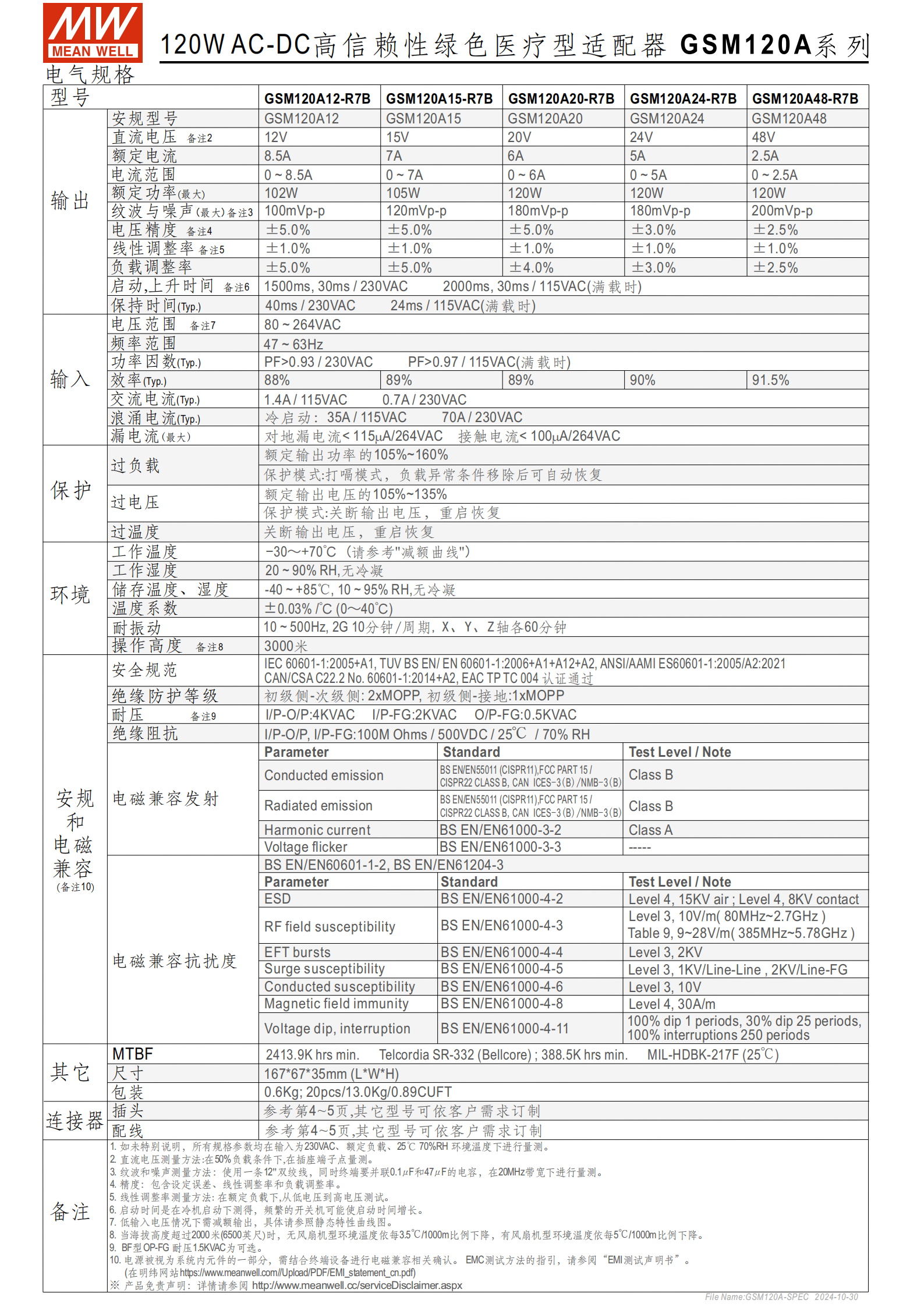

三、電氣規格（核心參數）
1. 輸出規格（不同型號核心參數）
| 型號 | 輸出直流電壓 | 額定電流 | 額定最大功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|
| GSM120A12-R7B | 12Vdc | 8.5A | 102W | 100mVp-p | ±5.0% |
| GSM120A15-R7B | 15Vdc | 7A | 105W | 120mVp-p | ±5.0% |
| GSM120A20-R7B | 20Vdc | 6A | 120W | 180mVp-p | ±5.0% |
| GSM120A24-R7B | 24Vdc | 5A | 120W | 180mVp-p | ±5.0% |
| GSM120A48-R7B | 48Vdc | 2.5A | 120W | 200mVp-p | ±5.0% |
2. 輸入規格
電壓范圍：80~264VAC，頻率范圍 47~63Hz；
功率因數：PF>0.93/230VAC（滿載），PF>0.97/115VAC（滿載）；
交流電流：1.4A/115VAC、0.7A/230VAC；
浪涌電流：冷啟動 35A/115VAC、70A/230VAC。
3. 時序與調整率參數
啟動 / 上升時間：1500ms/30ms（230VAC）、2000ms/30ms（115VAC，滿載）；
保持時間：40ms/230VAC、24ms/115VAC（滿載）；
溫度系數：±0.03%/℃（0~40℃）；
線性 / 負載調整率：均≤±5.0%（不同型號略有差異，最低 ±1.0%）。
4. 保護參數
過負載：額定輸出功率的105%~160%，打嗝模式，故障移除后自動恢復；
過電壓：額定輸出電壓的105%~135%，關斷輸出，重啟恢復；
過溫度：關斷輸出，重啟恢復。
四、絕緣與電磁兼容
絕緣與耐壓
耐壓：I/P-O/P4KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC（BF 型 O/P-FG 1.5KVAC 為可選）；
絕緣阻抗：I/P-O/P、I/P-FG 均≥100MΩ（500VDC/25℃/70%RH）。
電磁兼容
發射特性：傳導 / 輻射發射均為 Class B，符合 BS EN/EN55011、FCC PART 15、CISPR22 等標準；諧波電流、電壓閃爍符合 BS EN/EN61000-3-2/3；
抗擾度：ESD 達 Level4（15KV 空氣 / 8KV 接觸）、RF 場抗擾 Level3、EFT 脈沖 Level3（2KV）等，符合 BS EN/EN61000-4 系列標準。
五、機構尺寸與配件
基礎尺寸與包裝
產品尺寸：1676735mm（LWH），凈重 0.6Kg；
包裝規格：20pcs/13.0Kg/0.89CUFT；
MTBF：最低2413.9K hrs（Telcordia SR-332），388.5K hrs（MIL-HDBK-217F，25℃）。
配線與插頭
配線：UL2464 規格，12V 為 16AWGx4C（1000±50mm），15~48V 為 18AWGx4C（1200±50mm）；
標準插頭：R7B（DIN 4P 帶鎖型），PIN 腳定義為 1/4+Vo、2/3-Vo，外殼接 AC FG；
可選配件：支持 R1B、R7BF、C6P、MIC4 等多款插頭訂制，也可選購快速轉接頭自行更換（耐電流最大 7.5A），轉接頭無需最小訂購量，訂制品需滿足最小訂購量。
六、應用場景
適配各類醫療電氣設備，核心包括：移動臨床工作站、沖牙器、便攜式血液透析儀、呼吸機、醫療電腦監視器。
七、重要備注
所有參數默認在 230VAC、額定負載、25℃/70% RH 環境下測量；
低輸入電壓時需按減額曲線降額輸出，海拔超 2000 米時環境溫度按比例下降；
電源作為系統元件，需結合終端設備完成電磁兼容確認；
紋波 / 噪聲測量需采用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試。
關鍵問題
問題 1（性能與安全）：GSM120A 系列適配器的醫療安全核心指標有哪些，為何適配與患者直接接觸的醫療設備？
答案：核心醫療安全指標包括①通過 ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1 等國際醫療安規認證，絕緣防護達2xMOPP（初級 - 次級）；②接觸漏電流 < 100μA/264VAC，為超低漏電流設計，大幅降低患者觸電風險；③采用 94V-0 阻燃外殼 + 雙重絕緣保護，具備短路 / 過溫等多重防護；④耐壓達 I/P-O/P 4KVAC，絕緣阻抗≥100MΩ，滿足醫療設備高絕緣要求。以上指標均符合與患者直接接觸的醫療設備的安全規范，因此適配該類場景。
問題 2（規格選型）：GSM120A 系列不同型號的輸出功率與電壓如何匹配，各型號的最大輸出功率分別是多少？
答案：該系列輸出電壓涵蓋 12/15/20/24/48Vdc，不同電壓對應不同額定電流，最大輸出功率分三檔：①GSM120A12-R7B（12V/8.5A），最大 102W；②GSM120A15-R7B（15V/7A），最大 105W；③GSM120A20/24/48-R7B（20V/6A、24V/5A、48V/2.5A），均為最大 120W。選型可根據醫療設備的額定電壓與功率需求對應選擇，20V 及以上型號可滿足 120W 滿功率需求。
問題 3（使用與適配）：GSM120A 系列適配器在特殊環境下的使用注意事項有哪些，插頭配件該如何選擇？
答案：特殊環境使用注意事項：①工作溫度超 40℃或低至 - 30℃時，需按減額曲線降低負載輸出；②海拔超過 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降，有風扇機型按 5℃/1000m 下降；③低輸入電壓（低于 80VAC）時需降額輸出，參考靜態特性曲線。插頭配件選擇：①標準款為 R7B（DIN4P 帶鎖型），滿足常規使用；②如需更換，可選購快速轉接頭（如 P1M、P1J、C6P 等，耐電流最大 7.5A，無需最小訂購量）自行對接；③如需定制特殊插頭（如 R1B、DIN5Pin 等），可向廠家訂制，需滿足廠家最小訂購量要求；④12V 與 15~48V 型號的配線規格不同，更換時需匹配對應配線參數。
