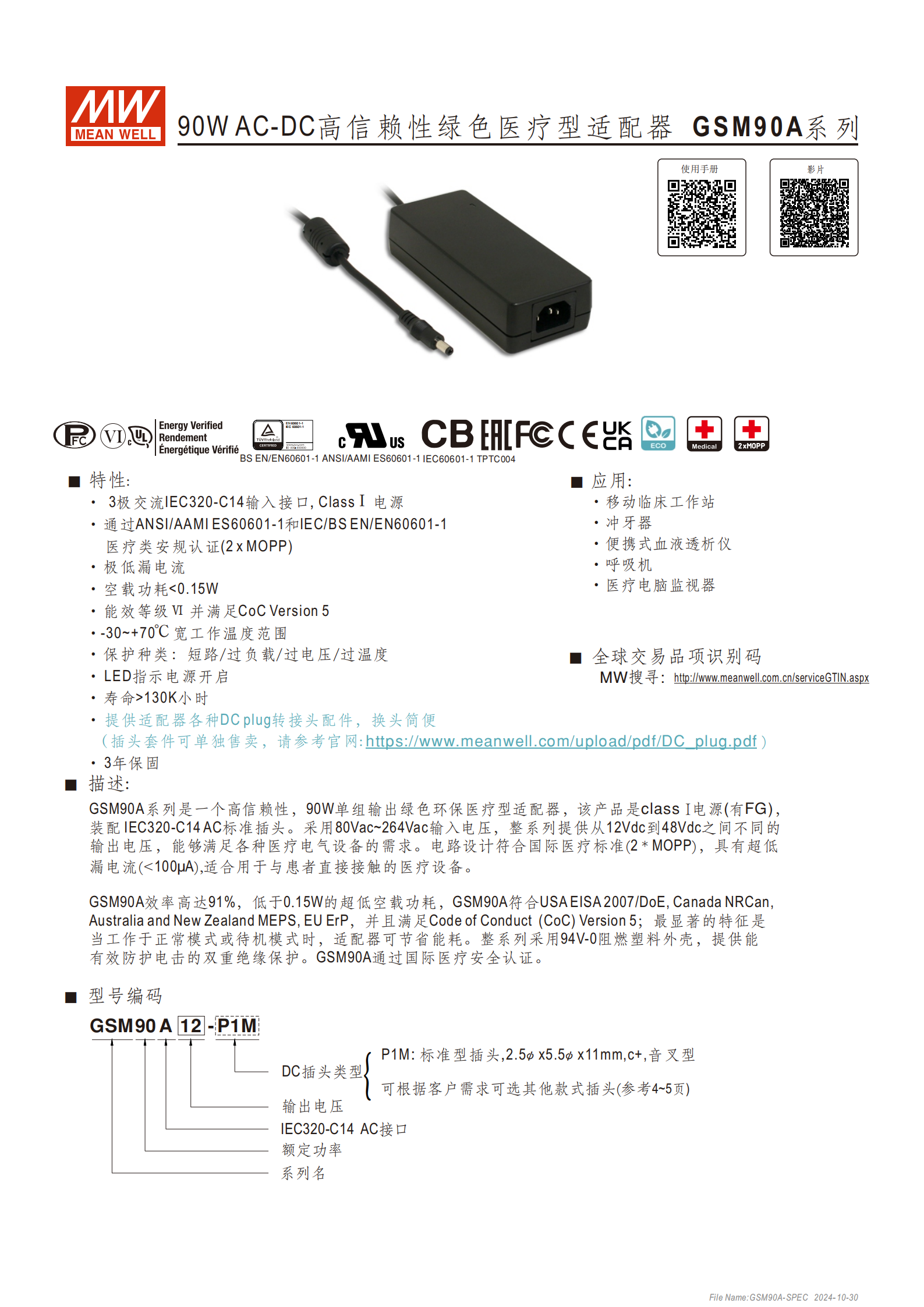

GSM90A 系列是明緯推出的90W AC-DC 高信賴性綠色醫療型適配器，通過ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1等醫療安規認證（2 x MOPP），具備 **<100μA 超低漏電流 **、<0.15W 空載功耗，輸入為 80Vac~264Vac、3 極 IEC320-C14 接口，輸出電壓覆蓋 12Vdc~48Vdc，工作溫度達 **-30~+70℃，擁有短路 / 過負載等多重保護，MTBF 最低達387.5K 小時 **，壽命超 130K 小時，提供 3 年保固，適配移動臨床工作站、呼吸機等多種醫療設備，還支持 DC 插頭定制與快速轉換，配件可單獨選購。
GSM90A 系列是明緯研發的90W 單組輸出 AC-DC 高信賴性綠色環保醫療型適配器，為 ClassⅠ 電源，裝配 IEC320-C14 AC 標準 3 極輸入接口，核心適配移動臨床工作站、沖牙器、便攜式血液透析儀、呼吸機、醫療電腦監視器等醫療電氣設備，通過國際醫療級安規認證，適合與患者直接接觸的醫療設備場景，提供3 年保固，產品壽命 **>130K 小時 **。
二、核心核心特性
安規與絕緣：通過ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1醫療安規認證，滿足2 x MOPP絕緣要求；初級側 - 次級側耐壓4KVAC，初級側 - 接地耐壓2KVAC，絕緣阻抗100M Ohms / 500VDC /25°C /70% RH，<100μA 超低接觸漏電流、對地漏電流 **<125μA/264VAC**。
節能高效：空載功耗 **<0.15W**，能效等級Ⅵ 級**，滿足 CoC Version 5 及 USA EISA 2007/DoE、EU ErP 等多國節能標準；轉換效率最高達91%，功率因數**PF>0.91/230VAC、PF>0.95/115VAC（滿載）。
環境適應性：寬工作溫度 **-30~+70℃（需參考減額曲線），工作濕度20~90% RH（無冷凝），儲存溫度-40~+85℃、儲存濕度10~95% RH（無冷凝）；操作高度可達3000 米 **，耐振動（10~500Hz，2G10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘）。
防護與材質：具備短路、過負載、過電壓、過溫度四重保護；采用94V-0 阻燃塑料外殼，提供雙重絕緣保護，有效防護電擊；MTBF（平均無故障時間）最低387.5K hrs（MIL-HDBK-217F/25℃）、2538.4K hrs（Telcordia SR-332）。
三、關鍵電氣規格
1. 輸出規格（核心型號）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|
| GSM90A12-P1M | 12Vdc | 6.67A | 80W | 120mVp-p | ±5.0% |
| GSM90A15-P1M | 15Vdc | 6A | 90W | 120mVp-p | ±5.0% |
| GSM90A19-P1M | 19Vdc | 4.74A | 90W | 120mVp-p | ±4.0% |
| GSM90A24-P1M | 24Vdc | 3.75A | 90W | 180mVp-p | ±3.0% |
| GSM90A48-P1M | 48Vdc | 1.87A | 90W | 200mVp-p | ±2.5% |
2. 輸入與其他電氣參數
輸入電壓：80Vac~264Vac，頻率范圍47~63Hz；
交流電流：典型值1.3A/115VAC、0.6A/230VAC；
浪涌電流：冷啟動30A/115VAC、60A/230VAC；
啟動 / 上升時間：1000ms（50ms/230VAC）、1000ms（50ms/115VAC，滿載）；
溫度系數：±0.03%/℃（0~40℃）。
3. 保護機制
過負載：額定輸出功率110%~150%，打嗝模式，故障移除后自動恢復；
過電壓：額定輸出電壓105%~135%，關斷輸出，重啟恢復；
過溫度：關斷輸出電壓，重啟恢復。
四、物理與連接器參數
產品尺寸：1456032mm（LWH），公差 ±1mm；
配線規格：12~15V 采用 UL1185 14AWG，線長1000±50mm；19~48V 采用 UL1185 16AWG，線長1200±50mm；
包裝與重量：單臺重量0.45Kg，整箱 30pcs，總重 14.5Kg，體積 0.9CUFT；
標準 DC 插頭：P1M（2.5ψx5.5ψx11mm，c + 音叉型），Pin 腳定義為外側 C"+"、內側 - V，標準品 - V 連接 AC FG；
LED 指示：配備電源開啟 LED 指示燈，位置距 AC 接口 70±10mm。
五、配件與定制服務
快速轉接頭：提供音叉型（P1I/P1L/P1J 等）、桶型（P2I/P2J 等）、鎖型（P2S/P2K 等）、迷你針型（P3A/P3B 等）等多款轉接頭，耐電流值最大7.5A，可單獨售賣，無需最小訂購量；
訂制服務：DC 插頭、配線可按客戶需求訂制，部分訂制品需滿足最小訂購量；
DIN 系列插頭：支持迷你 DIN3/4/5 針帶鎖插頭，部分型號（如 R7B）可搭配快速轉接頭，剝線鍍錫引線也可訂制線長。
六、安規與電磁兼容
安全規范：除核心醫療安規外，還通過 CAN/CSA C22.2 No.60601-1:2014+A2、EAC TP TC 004、TUV BS ENV EN 60601-1:2006+A1+A12+A2 等認證；
電磁兼容發射：傳導 / 輻射發射符合 BS EN/EN55011（CISPR11）、FCC PART15 Class B、CISPR22 等標準，諧波電流符合 BS EN/EN61000-3-2 Class A，電壓閃爍符合 BS EN/EN61000-3-3；
電磁兼容抗擾度：ESD 達 Level 4（15KV 空氣 / 8KV 接觸）、RF 場抗擾達 Level 3（10V/m）、浪涌抗擾達 Level 3（1KV 線 - 線 / 2KV 線 - 地），均符合 BS EN/EN60601-1-2 等標準。
七、備注說明
未特別說明的規格，均在230VAC 輸入、額定負載、25℃/70% RH環境下測量；
直流電壓在50% 負載條件下于插座端子點測量；
低輸入電壓下需減額輸出，具體參考靜態特性曲線圖；
冷機啟動為標準測量條件，頻繁開關機會增加啟動時間。
關鍵問題
問題 1（產品適配性）：GSM90A 系列適配器的輸出電壓覆蓋范圍是多少？各核心型號的額定功率和關鍵電氣參數有何差異？
答案：該系列輸出電壓覆蓋12Vdc~48Vdc，核心型號包含 12/15/19/24/48V 五個規格；其中GSM90A12-P1M額定功率為 80W，其余型號均為 90W；紋波與噪聲從 120mVp-p（12/15/19V）逐步提升至 200mVp-p（48V），電壓精度從 ±5.0%（12/15V）逐步提升至 ±2.5%（48V），額定電流隨電壓升高呈遞減趨勢。
問題 2（醫療安規核心）：GSM90A 系列作為醫療型適配器，核心的安規認證和絕緣防護參數是什么？為何適合與患者直接接觸的醫療設備？
答案：核心安規認證為ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1，滿足2 x MOPP絕緣要求；絕緣防護上，初級側 - 次級側耐壓 4KVAC、初級側 - 接地耐壓 2KVAC，絕緣阻抗 100MΩ，接觸漏電流 < 100μA/264VAC、對地漏電流 < 125μA/264VAC，是超低漏電流等級；同時通過雙重絕緣、94V-0 阻燃外殼等防護設計，符合國際醫療設備對電氣安全和漏電防護的嚴苛要求，因此適合與患者直接接觸的場景。
問題 3（使用與定制）：GSM90A 系列適配器的 DC 插頭支持哪些配置方式？快速轉接頭和訂制服務有何區別？
答案：該系列標配P1M 型音叉式 DC 插頭（2.5ψx5.5ψx11mm），同時支持快速轉接頭更換和客戶訂制兩種配置方式；區別在于：①快速轉接頭包含音叉型、桶型、鎖型等多款類型，可單獨售賣，無需最小訂購量，客戶可自行對插轉換；②訂制服務可根據需求修改 DC 插頭、配線長度等，部分訂制品需滿足最小訂購量，明緯提供專業訂制品修改服務。
