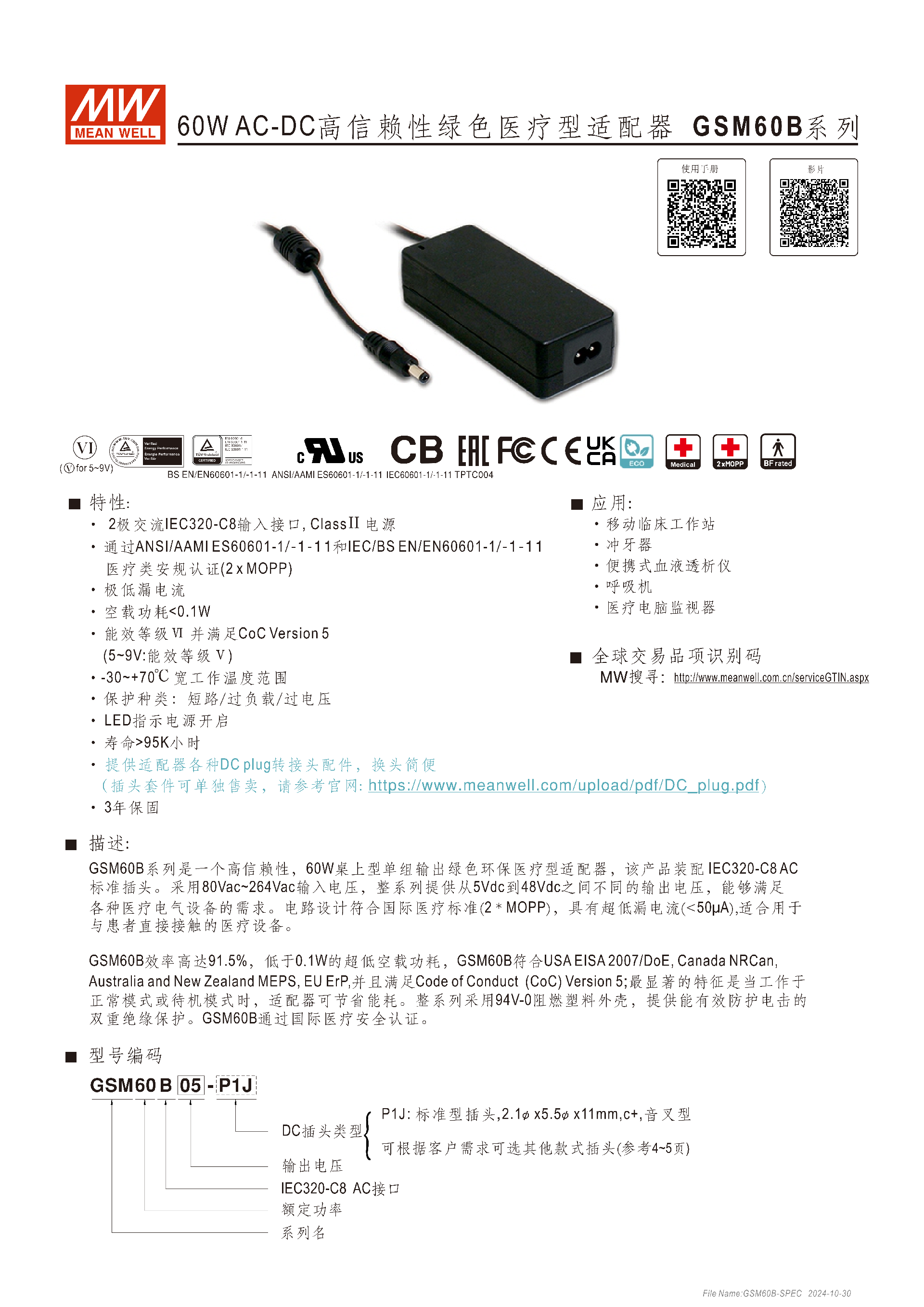

GSM60B 系列是明緯推出的 60W AC-DC 高信賴性綠色醫療型適配器，為Class Ⅱ 電源，配備 IEC320-C8 交流輸入接口，輸出電壓覆蓋 5Vdc 至 48Vdc，通過ANSI/AAMI ES60601-1/-1-11、IEC/BS EN/EN60601-1/-1-11等醫療安規認證且滿足2xMOPP絕緣防護，漏電流 **<50μA**，空載功耗 **<0.1W**，工作溫度范圍 **-30~+70℃，具備短路 / 過負載 / 過電壓等多重保護，壽命超95K 小時 **、提供3 年保固，適配移動臨床工作站、呼吸機等多種醫療設備，還支持多種 DC plug 轉接頭更換，塑料外殼為94V-0 阻燃雙重絕緣設計。
GSM60B 系列是明緯研發的60W 桌上型單組輸出AC-DC 高信賴性綠色環保醫療型適配器，為Class Ⅱ 電源，適配各類與患者直接接觸的醫療電氣設備，提供3 年保固，產品壽命超95K 小時，整機凈重0.32Kg，外形尺寸為1255031.5mm(LWH)，包裝為 40pcs/13.8Kg/1.04CUFT。
二、核心設計與特性
接口與絕緣：配備IEC320-C8 2 極交流輸入接口，塑料外殼采用94V-0 阻燃雙重絕緣保護，初級側 - 次級側滿足2xMOPP絕緣防護等級，輸入 - 輸出耐壓4KVAC、絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH。
超低損耗與高能效：空載功耗 **<0.1W**，能效等級達Ⅵ 級（5~9V 款為 Ⅴ 級），滿足 CoC Version 5 及 USA EISA 2007/DoE、EU ErP 等多國能效標準，產品最高效率91.5%（48V 輸出款）。
醫療級安全：通過ANSI/AAMI ES60601-1/-1-11、IEC/BS EN/EN60601-1/-1-11等國際醫療安規認證，漏電流 < 50μA/264VAC，是核心醫療安全指標。
便捷性設計：自帶 LED 電源開啟指示，支持多種 DC plug 轉接頭更換，換頭簡便，插頭套件可單獨售賣，也可根據客戶需求訂制插頭 / 配線。

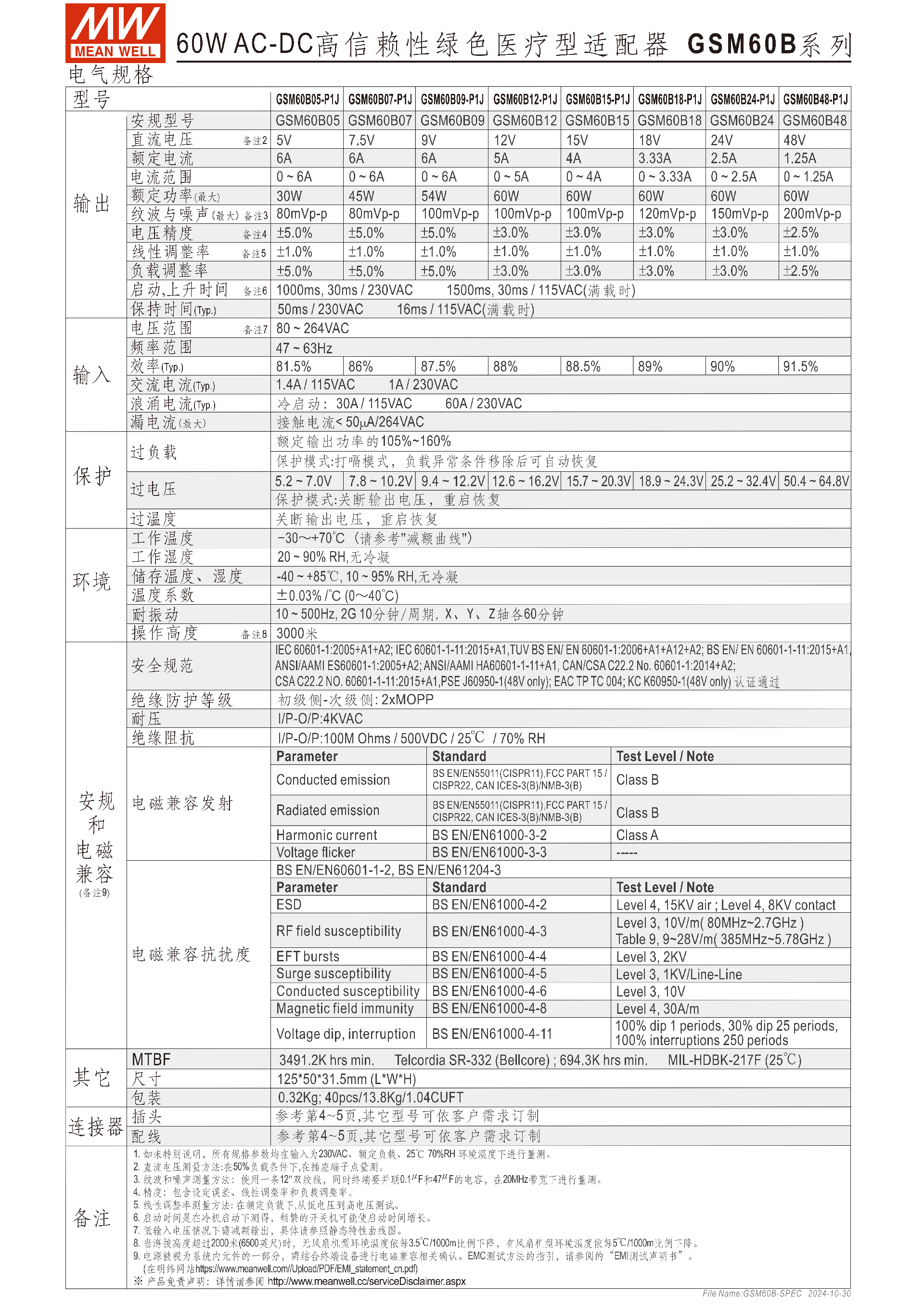

三、電氣規格詳情
輸入?yún)?shù)：輸入電壓范圍80~264VAC，頻率范圍47~63Hz；冷啟動浪涌電流 30A/115VAC、60A/230VAC，正常工作交流電流 Typ.1A/230VAC、1.4A/115VAC。
輸出參數：輸出電壓覆蓋 5/7.5/9/12/15/18/24/48Vdc，各規格額定電流與功率如下表，電壓精度、紋波噪聲等指標差異化設計，啟動 / 上升時間滿載時為 1000ms/30ms (230VAC)、1500ms/16ms (115VAC)，保持時間 Typ.50ms/230VAC。
| 型號 | 輸出電壓 | 額定電流 | 額定最大功率 | 紋波與噪聲 (最大) | 效率 (Typ.) |
|---|---|---|---|---|---|
| GSM60B05-P1J | 5Vdc | 6A | 30W | 80mVp-p | 81.5% |
| GSM60B07-P1J | 7.5Vdc | 6A | 45W | 80mVp-p | 86% |
| GSM60B09-P1J | 9Vdc | 6A | 54W | 100mVp-p | 87.5% |
| GSM60B12-P1J | 12Vdc | 5A | 60W | 100mVp-p | 88% |
| GSM60B15-P1J | 15Vdc | 4A | 60W | 100mVp-p | 88.5% |
| GSM60B18-P1J | 18Vdc | 3.33A | 60W | 120mVp-p | 89% |
| GSM60B24-P1J | 24Vdc | 2.5A | 60W | 150mVp-p | 90% |
| GSM60B48-P1J | 48Vdc | 1.25A | 60W | 200mVp-p | 91.5% |
保護功能：具備短路、過負載、過電壓、過溫度四重保護，其中過負載保護為打嗝模式，負載異常移除后自動恢復；過電壓、過溫度保護為關斷輸出電壓，重啟恢復，過電壓保護閾值隨輸出電壓不同在 5.2~64.8V 區間差異化設定。
四、環境與可靠性參數
溫濕度：工作溫度 **-30~+70℃（低負載 / 高溫度需參考減額曲線），工作濕度20~90% RH（無冷凝）；儲存溫度-40~+85℃，儲存濕度10~95% RH（無冷凝），溫度系數±0.03%/℃(0~40℃)**。
機械與環境耐受：耐振動為 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；操作高度最高3000 米，海拔超 2000 米時無風扇機型環境溫度按3.5℃/1000m比例降額。
MTBF：遵循 Telcordia SR-332 標準最低3491.2K hrs，遵循 MIL-HDBK-217F (25℃) 標準最低694.3K hrs。
五、電磁兼容
電磁發射：傳導發射、輻射發射均符合 BS EN/EN55011 等標準，等級為Class B；諧波電流符合 BS EN/EN61000-3-2（Class A），電壓閃爍符合 BS EN/EN61000-3-3。
電磁抗擾度：ESD 達 Level 4（15KV 空氣 / 8KV 接觸），RF 場抗擾度達 Level 3，EFT 脈沖、浪涌、傳導抗擾度等均達 Level 3/4 標準，電壓暫降 / 中斷可耐受 100% dip 1 周期、30% dip 25 周期等工況。
六、配件與訂制
標準插頭：標配P1J 插頭（2.1ψx5.5ψx11mm,c+，音叉型），Pin 腳定義為外側負極、內側正極。
轉接頭：提供多款快速轉接頭（如 P1I/P1L/P21/P3A 等），耐電流值最大7.5A（部分款 5A），可單獨購買，也支持訂制；另有 DIN3/4/5Pin 帶鎖插頭、剝線鍍錫引線等訂制選項。
配線：5~15V 款配線為 UL1185 16AWG 1000±50mm，18~48V 款為 UL1185 16AWG 1500±50mm，引線長度也可訂制。
七、適用場景
適配移動臨床工作站、便攜式血液透析儀、呼吸機、醫療電腦監視器、沖牙器等各類醫療設備，尤其適合與患者直接接觸的醫療電氣設備。
關鍵問題
問題 1（產品安全與醫療適配性）：GSM60B 系列適配器滿足哪些醫療級安全標準，核心醫療安全指標有哪些？答案：通過ANSI/AAMI ES60601-1/-1-11、IEC/BS EN/EN60601-1/-1-11、CAN/CSA C22.2 No.60601-1等國際醫療安規認證，核心醫療安全指標為2xMOPP絕緣防護等級、漏電流 < 50μA/264VAC，且為 94V-0 阻燃雙重絕緣設計，適合與患者直接接觸的醫療設備。
問題 2（電氣性能與規格）：GSM60B 系列適配器的輸入輸出核心參數是什么，最高效率可達多少？答案：輸入電壓范圍80~264VAC、頻率 47~63Hz；輸出電壓覆蓋 5~48Vdc 共 8 個規格，額定最大功率 60W（5/7.5/9V 款分別為 30W/45W/54W），各規格額定電流 6A~1.25A 不等；產品效率隨輸出電壓提升而提高，48V 輸出款 Typ. 效率達 91.5%，為全系列最高。
問題 3（使用與定制性）：GSM60B 系列適配器在插頭 / 轉接頭方面有哪些選擇，是否支持訂制？答案：標配P1J 音叉型插頭（2.1ψx5.5ψx11mm,c+）；可單獨購買多款快速轉接頭（如 P1I/P1L/P21/P3A 等），耐電流最大 7.5A；同時支持插頭款式、DC 轉接頭、配線長度的客戶訂制，其中快速轉接頭無需最小訂購量，明緯訂制品修改服務需滿足最小訂購量，相關選型可參考明緯官網 DC plug 指南。
