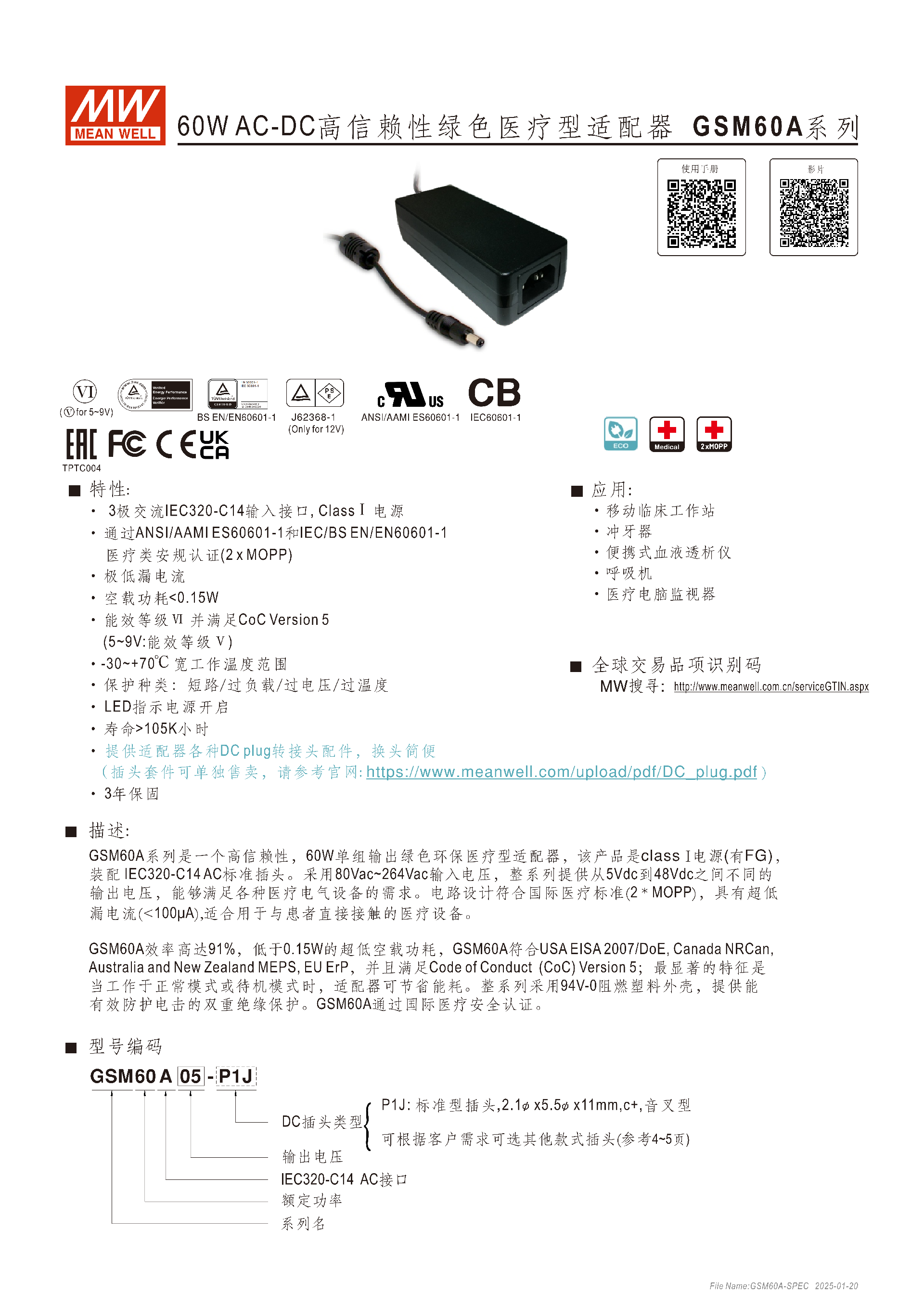

GSM60A 系列是明緯推出的60W AC-DC 高信賴性綠色醫療型適配器，為 ClassⅠ 電源且配備 3 極交流 IEC320-C14 輸入接口，通過ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1等醫療類安規認證（2 x MOPP），漏電流 **<100μA**，空載功耗 **<0.15W**，輸出電壓覆蓋5Vdc-48Vdc，工作溫度達 **-30~+70℃，具備短路 / 過負載 / 過電壓 / 過溫度多重保護，MTBF 最低達721.1K 小時 **，適配移動臨床工作站、呼吸機等多種醫療設備，提供 3 年保固且支持 DC 插頭靈活更換。
GSM60A 系列是明緯研發的60W AC-DC 高信賴性綠色醫療型適配器，屬于ClassⅠ 電源，裝配 3 極交流 IEC320-C14 輸入接口，專為醫療電氣設備設計，通過國際醫療安規認證，適配多種與患者直接接觸的醫療場景，提供3 年保固服務，整機壽命 **>105K 小時 **。
二、核心產品特性
安規與絕緣：通過ANSI/AAMI ES60601-1、IEC/BS EN/EN60601-1等醫療類安規認證，初級側 - 次級側為2xMOPP絕緣、初級側 - 接地為1xMOPP絕緣；耐壓達 I/P-O/P:4KVAC、I/P-FG:2KVAC，絕緣阻抗≥100M Ohms/500VDC。
超低損耗與安全：空載功耗 < 0.15W，對地漏電流與接觸電流均 **<100μA/264VAC**，滿足能效等級 Ⅵ（5~9V 為 Ⅴ 級），符合 CoC Version 5 及多國能效標準（USA EISA 2007/DoE、Canada NRCan 等）。
環境適應性：工作溫度 **-30~+70℃，儲存溫度-40~+85℃，工作濕度 20~90% RH（無冷凝），操作高度3000 米 **；耐振動為 10~500Hz/2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
保護功能：具備短路、過負載、過電壓、過溫度四重保護，過負載為打嗝模式（故障移除自動恢復），過電壓 / 過溫度為關斷輸出（重啟恢復）。
其他特性：采用94V-0 阻燃塑料外殼，雙重絕緣防護；配備 LED 電源開啟指示；DC 插頭可靈活更換，原廠提供轉接頭配件（可單獨售賣）。

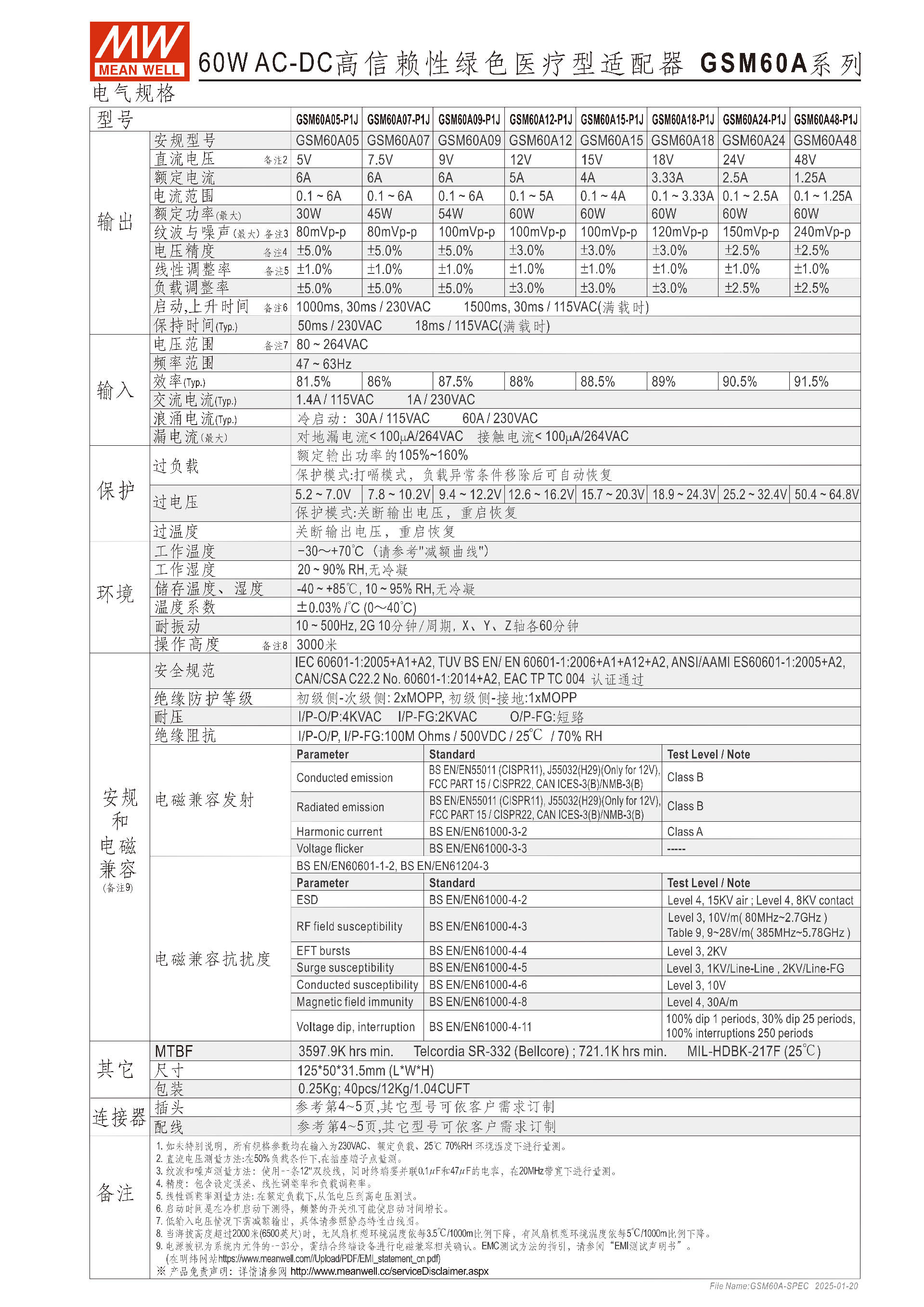

三、關鍵電氣規格
該系列輸出電壓覆蓋5Vdc-48Vdc，不同型號額定功率 / 電流不同，核心電氣參數如下表：
| 型號 | 輸出電壓 | 額定電流 | 最大額定功率 | 紋波與噪聲 (Max) | 典型效率 | 電壓精度 |
|---|---|---|---|---|---|---|
| GSM60A05-P1J | 5V | 6A | 30W | 80mVp-p | 81.5% | ±5.0% |
| GSM60A07-P1J | 7.5V | 6A | 45W | 80mVp-p | 86% | ±5.0% |
| GSM60A09-P1J | 9V | 6A | 54W | 100mVp-p | 87.5% | ±5.0% |
| GSM60A12-P1J | 12V | 5A | 60W | 100mVp-p | 88% | ±2.5% |
| GSM60A15-P1J | 15V | 4A | 60W | 120mVp-p | 88.5% | ±2.5% |
| GSM60A18-P1J | 18V | 3.33A | 60W | 150mVp-p | 89% | ±3.0% |
| GSM60A24-P1J | 24V | 2.5A | 60W | 240mVp-p | 90.5% | ±3.0% |
| GSM60A48-P1J | 48V | 1.25A | 60W | 240mVp-p | 91.5% | ±3.0% |
| 通用輸入?yún)?shù)：電壓 80~264VAC，頻率 47~63Hz；冷啟動浪涌電流 30A/115VAC、60A/230VAC；保持時間 50ms/230VAC、18ms/115VAC（滿載）。 |
四、型號編碼與插頭規格
型號編碼：GSM60A-XX-P1J，其中 XX 為輸出電壓，P1J 為標準插頭（2.1ψx5.5ψx11mm，音叉型，C+）。
標配插頭：P1J，內側為 C"+"，外側 - V 可選擇連接 / 不連接 AC FG；配線規格為 5~15V 用 UL2464 16AWG（1000±50mm），18~48V 用 UL1185 16AWG（1500±50mm）。
可選插頭：提供音叉型、桶型、鎖型、迷你針型、DIN 針型等多種轉接頭（如 P1I/P2J/P3A/R6B 等），部分轉接頭耐電流最大 7.5A，支持訂制或單獨選購。
五、電磁兼容（EMC）
電磁發射：傳導 / 輻射發射均為Class B，諧波電流Class A，符合 BS EN/EN55011、FCC PART 15 等標準；
電磁抗擾度：ESD 為 Level4（15KV 空氣 / 8KV 接觸），RF 場抗擾 Level3，EFT 突波 Level3（2KV），浪涌抗擾 Level3（1KV 線 - 線 / 2KV 線 - 地），電壓跌落 / 中斷支持 100% 跌落 1 周期、30% 跌落 25 周期。
六、物理與包裝參數
尺寸：機身 1255031.5mm（LWH，公差 ±1mm）；
重量與包裝：單臺 0.25Kg，40pcs/12Kg/1.04CUFT；
MTBF：按 Telcordia SR-332 標準最低 3597.9K 小時，按 MIL-HDBK-217F（25℃）標準最低 721.1K 小時。
七、應用場景
適配移動臨床工作站、沖牙器、便攜式血液透析儀、呼吸機、醫療電腦監視器等各類醫療電氣設備，尤其適合與患者直接接觸的醫療場景。
關鍵問題
問題 1（產品適配性）：GSM60A 系列適配器的核心適配場景是什么，為何適合與患者直接接觸的醫療設備？
答案：核心適配移動臨床工作站、便攜式血液透析儀、呼吸機等醫療設備；該產品通過 ANSI/AAMI ES60601-1 等國際醫療安規認證（2xMOPP 絕緣），對地漏電流與接觸電流均 < 100μA/264VAC，具備超低漏電流特性，且有雙重絕緣防護，能滿足醫療設備與患者直接接觸的安全要求。
問題 2（電氣性能）：GSM60A 系列的輸入輸出電氣規格核心參數有哪些，效率表現如何？
答案：輸入為 80~264VAC 寬電壓、47~63Hz 頻率；輸出電壓覆蓋 5Vdc-48Vdc，最大額定功率 60W（5/7.5/9V 分別為 30/45/54W），紋波噪聲 80-240mVp-p，電壓精度 ±1.0%~±5.0%；效率隨輸出電壓提升而提高，5V 典型效率 81.5%，48V 達 91.5%，且空載功耗 < 0.15W，滿足多國能效標準。
問題 3（產品靈活性與可靠性）：GSM60A 系列在插頭配置上有何靈活性，產品可靠性核心指標有哪些？
答案：插頭靈活性：標配 P1J 音叉型插頭，同時提供音叉型、桶型、鎖型、DIN 針型等多種快速轉接頭，支持訂制或單獨選購，配線規格也隨輸出電壓區分設計；可靠性核心指標：整機壽命 > 105K 小時，MTBF 按 Telcordia SR-332 標準最低 3597.9K 小時、MIL-HDBK-217F 標準最低 721.1K 小時；工作溫度 - 30~+70℃，具備四重保護功能，耐振動且操作高度達 3000 米。
