GSM40B 系列是明緯推出的40W AC-DC 高信賴性綠色醫療型適配器，采用IEC320-C8交流輸入接口，輸入電壓覆蓋 80~264VAC，輸出電壓 5~48Vdc 可選，通過ANSI/AAMI ES60601-1/-1-11、IEC60601-1/-1-11等醫療安規認證（2 x MOPP），漏電流 < 50μA，空載功耗 < 0.1W，能效等級達 Ⅵ 級（5~9V 為 Ⅴ 級），工作溫度范圍 **-30~+70℃**，具備短路 / 過負載 / 過電壓三重保護，MTBF 最低達 719.4K 小時，適配移動臨床工作站、呼吸機等醫療設備，提供 3 年保固，支持 DC 插頭定制與快速更換，整體采用 94V-0 阻燃塑料外殼實現雙重絕緣防護。

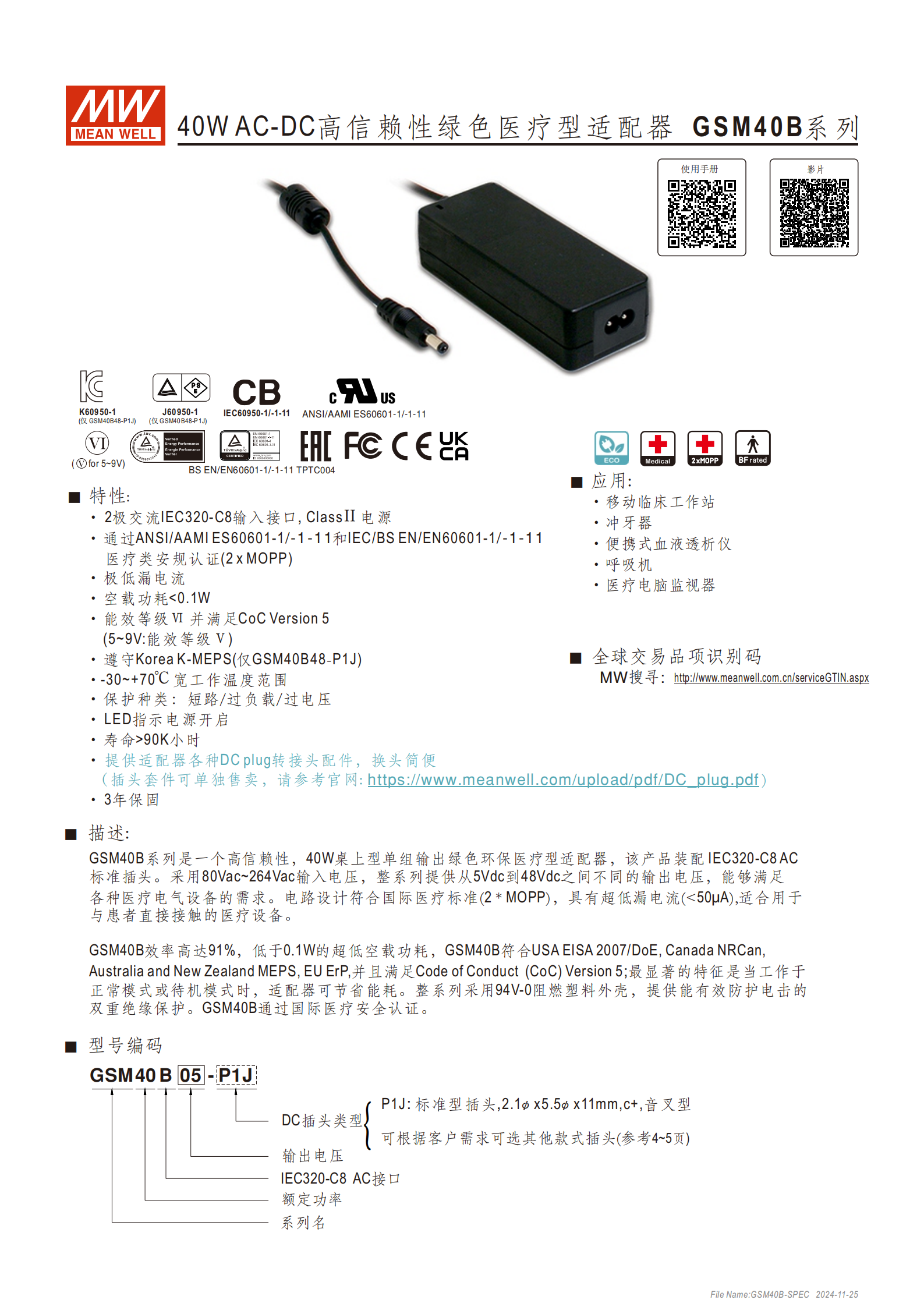

一、產品概述
GSM40B 系列是明緯研發的40W 桌上型單組輸出 AC-DC 綠色環保醫療型適配器，專為醫療電氣設備設計，采用IEC320-C8 2 極交流輸入接口，輸入電壓寬幅覆蓋80~264VAC，輸出電壓提供5/7.5/9/12/15/18/24/48Vdc多檔位選擇，能滿足不同醫療設備的供電需求。產品通過Class Ⅱ電源認證，采用 94V-0 阻燃塑料外殼實現雙重絕緣防護，適配移動臨床工作站、沖牙器、便攜式血液透析儀、呼吸機、醫療電腦監視器等場景，提供3 年保固，使用壽命超90K 小時。
二、核心核心特性
高規格醫療安規：通過ANSI/AAMI ES60601-1/-1-11、IEC/BS EN/EN60601-1/-1-11醫療類安規認證，實現2 x MOPP絕緣防護，漏電流 < 50μA/264VAC，適合與患者直接接觸的醫療設備；僅 48V 型號（GSM40B48-P1J）額外通過 Korea K-MEPS、PSE J60950-1、KC K60950-1 認證。
節能高效：效率最高達91%，空載功耗 < 0.1W，能效等級達Ⅵ 級（5~9V 檔位為 Ⅴ 級），滿足 USA EISA 2007/DoE、Canada NRCan、EU ErP、CoC Version 5 等全球節能標準。
寬溫穩定工作：工作溫度范圍 **-30~+70℃，儲存溫度-40~+85℃，工作濕度 20~90% RH、儲存濕度 10~95% RH，均無冷凝，操作高度可達3000 米 **，低輸入電壓下需按減額曲線降載輸出。
完善保護機制：具備短路、過負載、過電壓三重保護，過負載保護為105%~160% 額定功率，采用打嗝模式且故障移除后自動恢復；過電壓保護分檔位關斷輸出，重啟后恢復，搭配 LED 電源開啟指示，運行狀態可視化。
靈活的插頭配置：標準 DC 插頭為P1J（2.1ψx5.5ψx11mm，c + 音叉型），提供多款快速轉接頭配件（可單獨售賣），也可根據客戶需求訂制其他插頭款式，換頭操作簡便。

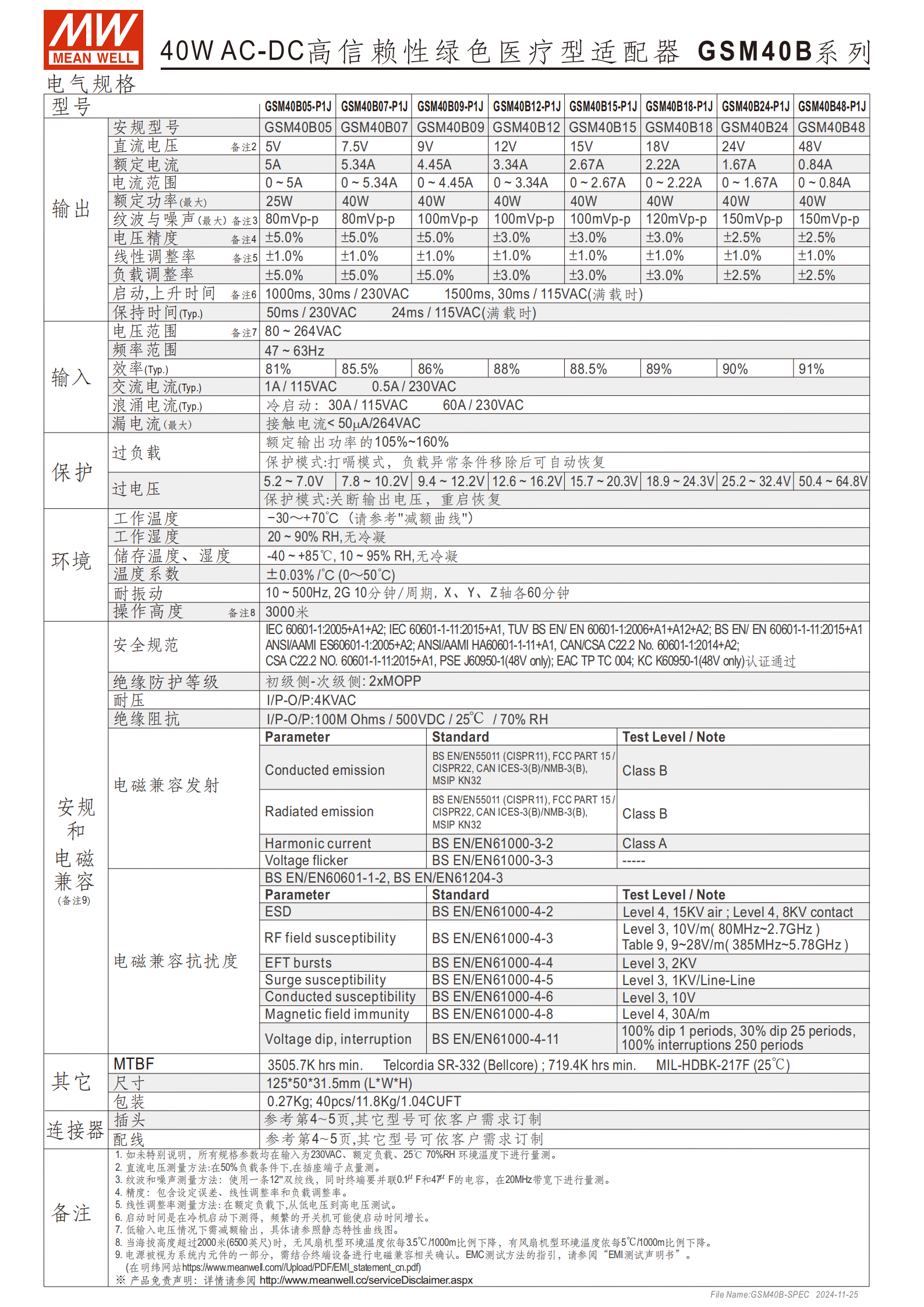

三、關鍵電氣規格
輸出規格表
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 效率（Typ.） |
|---|---|---|---|---|---|---|
| GSM40B05-P1J | 5Vdc | 5A | 25W | 80mVp-p | ±5.0% | 81% |
| GSM40B07-P1J | 7.5Vdc | 5.34A | 40W | 80mVp-p | ±1.0%~±5.0% | 85.5% |
| GSM40B09-P1J | 9Vdc | 4.45A | 40W | 100mVp-p | ±1.0%~±5.0% | 86% |
| GSM40B12-P1J | 12Vdc | 3.34A | 40W | 100mVp-p | ±1.0%~±5.0% | 88% |
| GSM40B15-P1J | 15Vdc | 2.67A | 40W | 100mVp-p | ±1.0%~±5.0% | 88.5% |
| GSM40B18-P1J | 18Vdc | 2.22A | 40W | 120mVp-p | ±1.0%~±5.0% | 89% |
| GSM40B24-P1J | 24Vdc | 1.67A | 40W | 150mVp-p | ±1.0%~±5.0% | 90% |
| GSM40B48-P1J | 48Vdc | 0.84A | 40W | 150mVp-p | ±1.0%~±5.0% | 91% |
通用電氣參數
輸入：頻率范圍47~63Hz，交流電流 Typ.1A/115VAC、0.5A/230VAC，冷啟動浪涌電流30A/115VAC、60A/230VAC；
啟動 / 保持時間：滿載時 230VAC 啟動時間 1000ms、上升時間 30ms，115VAC 啟動時間 1500ms、上升時間 30ms；保持時間 230VAC 為 50ms，115VAC 為 24ms；
溫度系數：±0.03%/℃（0~50℃）；
絕緣參數：初級側 - 次級側耐壓4KVAC，絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH。
四、安規與電磁兼容
安全規范：除核心醫療 60601 系列認證外，還通過 CAN/CSA C22.2 No.60601-1/-1-11、EAC TP TC 004 等認證；
電磁發射：傳導 / 輻射發射均為Class B，符合 BS EN/EN55011、FCC PART 15 等標準；諧波電流Class A，符合 BS EN/EN61000-3-2，電壓閃爍符合 BS EN/EN61000-3-3；
電磁抗擾：符合 BS EN/EN60601-1-2、EN61204-3，其中 ESD 達Level 4（15KV 空氣、8KV 接觸），RF 場抗擾Level 3（10V/m），浪涌 / 電快速瞬變均為 Level 3，滿足醫療設備的電磁兼容要求；
MTBF：按 Telcordia SR-332 標準最低3505.7K 小時，按 MIL-HDBK-217F（25℃）標準最低719.4K 小時。
五、物理與機構參數
尺寸：1255031.5mm（LWH），公差 ±1mm；
重量與包裝：單臺0.27Kg，40 臺 / 箱，整箱 11.8Kg/1.04CUFT；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘；
配線規格：均為 16AWG 線材，5~7.5V 線長1000±50mm（UL2464），9~12V 線長1000±50mm（UL1185），15~48V 線長1500±50mm（UL1185）；
DC 轉接頭：支持音叉型（P1 系列）、桶型（P2 系列）、迷你針型（P3 系列）、中心針型（P4 系列）、DIN 針型（R6B/R7B/R1B）等，部分轉接頭耐電流達7.5A，迷你針型 P3 系列耐電流5A。
六、備注說明
所有規格默認在230VAC、額定負載、25℃ 70% RH環境下測量；
海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
電源為系統內元件，需結合終端設備完成電磁兼容確認；
快速轉接頭可單獨選購，插頭訂制需滿足最小訂購量，剝線鍍錫引線（L1）可訂制長度。
4. 關鍵問題
問題 1：GSM40B 系列適配器的醫療安規核心優勢是什么，適用于何種醫療場景？
答案：核心安規優勢為通過ANSI/AAMI ES60601-1/-1-11、IEC60601-1/-1-11等國際醫療標準認證，實現2 x MOPP絕緣防護，漏電流 < 50μA/264VAC，是 Class Ⅱ 電源且具備雙重絕緣防護；適用于與患者直接接觸的醫療設備，包括移動臨床工作站、沖牙器、便攜式血液透析儀、呼吸機、醫療電腦監視器等場景。
問題 2：GSM40B 系列各型號的輸出功率與核心電氣性能差異主要體現在哪里？
答案：僅 **GSM40B05-P1J（5V）** 額定功率為 25W，其余 7 個型號（7.5~48V）均為 40W；紋波與噪聲隨電壓升高遞增（5/7.5V 為 80mVp-p，9~15V 為 100mVp-p，18V 為 120mVp-p，24/48V 為 150mVp-p）；效率隨輸出電壓升高逐步提升，5V 為 81%，48V 達最高 91%；電壓精度均在 ±1.0%~±5.0% 區間，額定電流隨電壓升高呈反比例下降。
問題 3：GSM40B 系列適配器的保護機制、工作環境限制及插頭配置靈活性如何？
答案：1. 保護機制：具備短路、過負載、過電壓三重保護，過負載（105%~160% 額定功率）為打嗝模式，故障移除后自動恢復，過電壓為關斷輸出模式，重啟恢復；2. 工作環境限制：工作溫度 **-30~+70℃**，操作高度 3000 米，海拔超 2000 米時無風扇機型按 3.5℃/1000m 降額，低輸入電壓需按減額曲線降載輸出；3. 插頭靈活性：標準插頭為 P1J 音叉型，提供 P1/P2/P3/P4/DIN 系列等多款快速轉接頭（可單獨購買，耐電流 5~7.5A），也可按客戶需求訂制插頭（需最小訂購量），配線長度與規格依輸出電壓區分且支持訂制。
