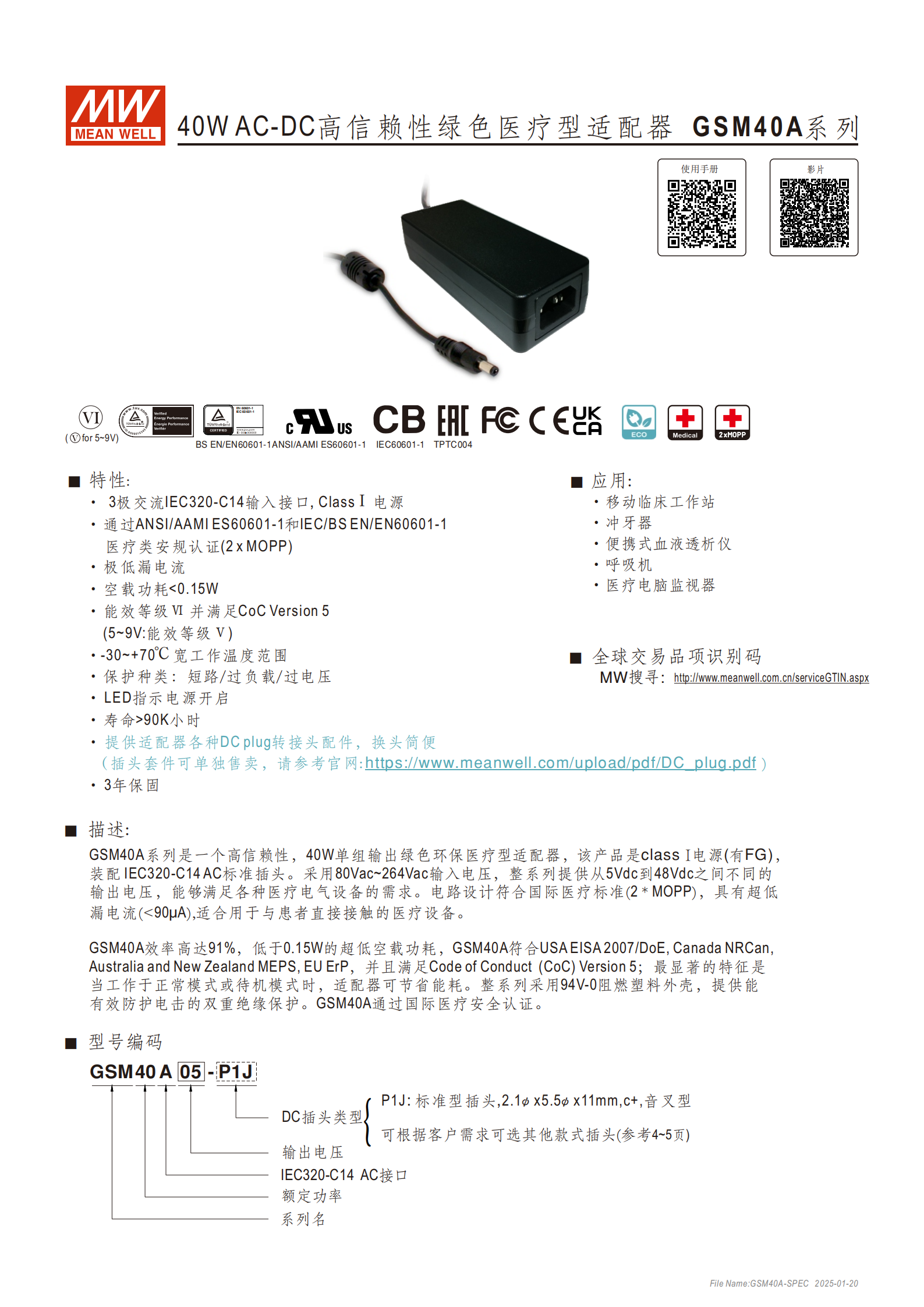

GSM40A 系列是明緯推出的40W AC-DC 高信賴性綠色醫療型適配器，為 ClassⅠ 電源且配備 IEC320-C14 輸入接口，通過ANSI/AAMI ES60601-1等國際醫療安規認證（2 x MOPP），漏電流 **<90μA**，輸入電壓覆蓋80~264VAC，輸出電壓為5~48Vdc多檔位，空載功耗 **<0.15W**、效率達91%，工作溫度范圍 **-30~+70℃，具備短路 / 過負載 / 過電壓三重保護，壽命**>90K 小時 **、提供3 年保固**，適配移動臨床工作站、呼吸機等醫療設備，還支持多種 DC plug 轉接頭更換，外殼為 94V-0 阻燃材質且具備雙重絕緣保護。
GSM40A 系列是明緯研發的40W 單組輸出 AC-DC 高信賴性綠色環保醫療型適配器，為 ClassⅠ 電源，適配各類與患者直接接觸的醫療電氣設備，核心特性如下：
安規認證：通過IEC/BS EN/EN60601-1、ANSI/AAMI ES60601-1、CAN/CSA C22.2 No.60601-1等國際醫療安規認證，滿足2 x MOPP絕緣防護等級，對地漏電流 / 接觸電流均 < 90μA；
能效與功耗：效率高達91%，空載功耗 < 0.15W，符合能效等級 Ⅵ（5~9V 為 Ⅴ 級），滿足 USA EISA 2007/DoE、EU ErP、CoC Version 5 等國際能效標準；
防護與壽命：采用94V-0 阻燃塑料外殼，具備雙重絕緣防電擊保護；內置 LED 電源指示，產品壽命 **>90K 小時 **，提供3 年保固；
環境適配：工作溫度 - 30~+70℃，儲存溫度 - 40~+85℃，工作濕度 20~90% RH（無冷凝），耐振動 10~500Hz/2G，操作高度最高3000 米。

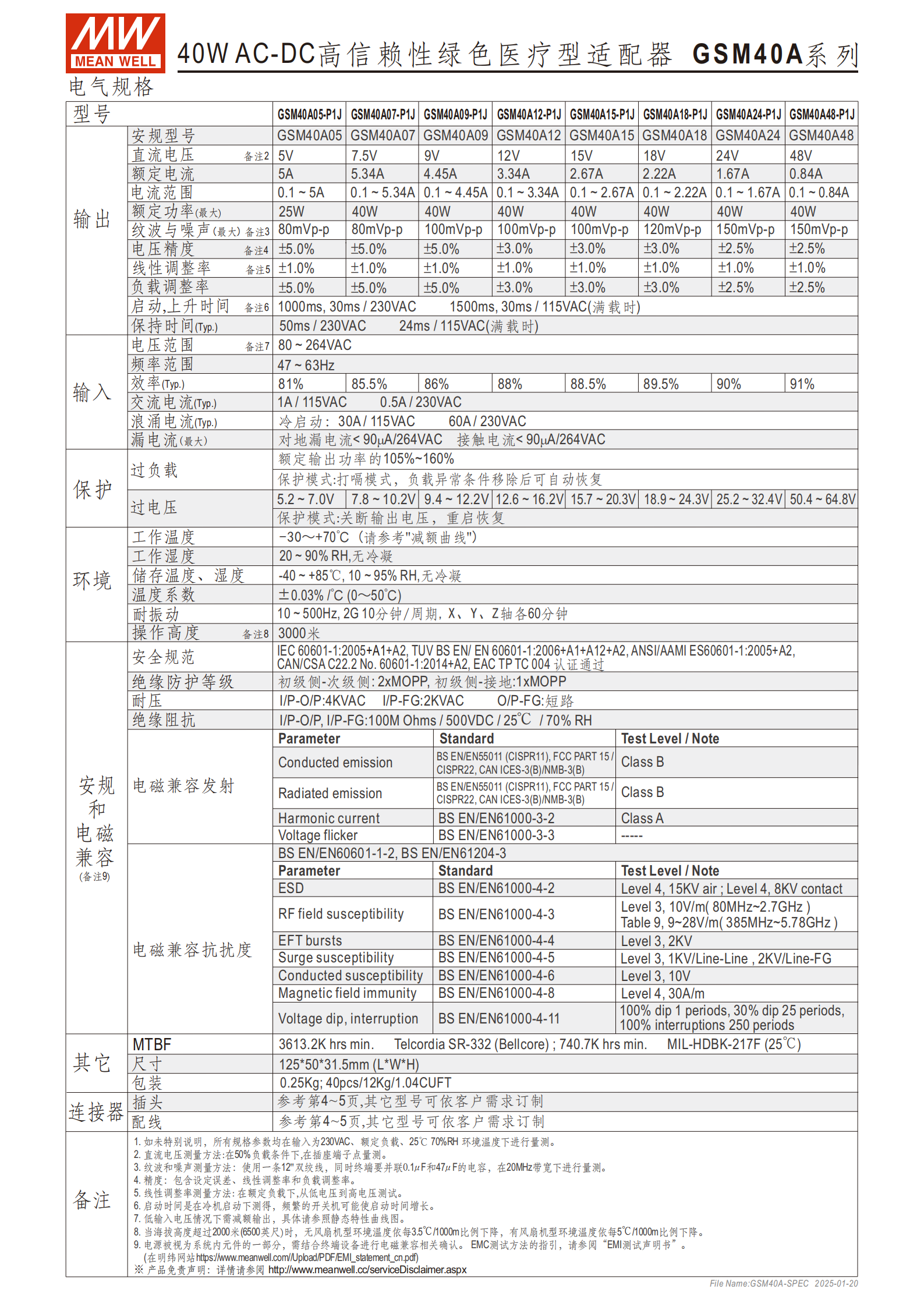

二、電氣核心規格
該系列輸入電壓為全球通用寬壓，輸出覆蓋 5~48Vdc 多檔位，各型號關鍵參數如下表，且所有參數默認在 230VAC 輸入、額定負載、25℃/70% RH 環境下測量：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 電壓精度 |
|---|---|---|---|---|---|
| GSM40A05-P1J | 5Vdc | 5A | 25W | 80mVp-p | ±5.0% |
| GSM40A07-P1J | 7.5Vdc | 5.34A | 40W | 80mVp-p | ±5.0% |
| GSM40A09-P1J | 9Vdc | 4.45A | 40W | 100mVp-p | ±5.0% |
| GSM40A12-P1J | 12Vdc | 3.34A | 40W | 100mVp-p | ±3.0% |
| GSM40A15-P1J | 15Vdc | 2.67A | 40W | 100mVp-p | ±3.0% |
| GSM40A18-P1J | 18Vdc | 2.22A | 40W | 120mVp-p | ±3.0% |
| GSM40A24-P1J | 24Vdc | 1.67A | 40W | 150mVp-p | ±2.5% |
| GSM40A48-P1J | 48Vdc | 0.84A | 40W | 150mVp-p | ±2.5% |
| 通用電氣參數： |
輸入：80~264VAC 電壓、47~63Hz 頻率，交流電流 1A/115VAC、0.5A/230VAC，冷啟動浪涌電流 30A/115VAC、60A/230VAC；
調整率：負載調整率 ±1.0%，線性調整率 ±2.5%~±5.0%（依型號），溫度系數 ±0.03%/℃（0~50℃）；
保護功能：具備短路、過負載、過電壓三重保護，過負載保護為105%~160% 額定功率（打嗝模式，故障移除自恢復），過電壓保護為輸出電壓 1.04~1.35 倍（關斷輸出，重啟恢復）。
三、物理結構與配件
基礎尺寸：機身尺寸1255031.5mm(LWH)，凈重0.25Kg，40 臺整箱重 12Kg，體積 1.04CUFT；
輸入接口：3 極交流 IEC320-C14標準接口；
標準輸出插頭：P1J（2.1φx5.5φx11mm，c + 音叉型），Pin 腳定義為中心 C"+"、外側 - V；
配線規格：UL2464/UL1185 16AWG 線材，5~7.5V 為 1000±50mm、9~12V 為 1000±50mm、15~48V 為 1500±50mm；
轉接頭配件：支持P1/P2/P3/P4 系列音叉型 / 桶型 / 迷你針型轉接頭，及 DIN 3/4/5 針鎖型轉接頭，耐電流值最高 7.5A，可單獨選購或訂制，更換操作簡便。
四、安規與電磁兼容
絕緣與耐壓：初級側 - 次級側 2xMOPP、初級側 - 接地 1xMOPP；I/P-O/P 耐壓 4KVAC、I/P-FG 耐壓 2KVAC，絕緣阻抗100MΩ/500VDC/25℃/70%RH；
電磁發射：傳導 / 輻射發射符合 BS EN/EN55011、FCC PART15 等標準，為Class B等級；諧波電流符合 EN61000-3-2（Class A），電壓閃爍符合 EN61000-3-3；
電磁抗擾度：符合 BS EN/EN60601-1-2，其中 ESD 達 Level4（15KV 空氣 / 8KV 接觸）、RF 場抗擾 Level3（10V/m，80MHz~2.7GHz）、浪涌抗擾 Level3（1KV 線對線 / 2KV 線對地）；
平均無故障時間（MTBF）：Telcordia SR-332 標準下 **≥3613.2K 小時 **，MIL-HDBK-217F（25℃）標準下 **≥740.7K 小時 **。
五、使用與訂制說明
減額要求：低輸入電壓 / 高環境溫度下需按減額曲線降低負載輸出，海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃；
訂制服務：DC 接頭、配線長度可根據客戶需求訂制（部分訂制需滿足最小訂購量）；
資料查詢：全球交易品項識別碼（GTIN）可查明緯官網，安裝手冊、EMI 測試聲明書、DC 插頭選購指南均可在明緯官網下載。
關鍵問題
問題 1：GSM40A 系列適配器的醫療安規核心優勢是什么，適用于何種醫療場景？
答案：核心優勢為通過IEC60601-1、ANSI/AAMI ES60601-1等國際醫療安規認證，滿足2 x MOPP絕緣防護等級，漏電流 < 90μA，具備雙重絕緣防電擊保護，是 ClassⅠ 電源且阻燃等級達 94V-0；適用于與患者直接接觸的醫療設備場景，包括移動臨床工作站、便攜式血液透析儀、呼吸機、醫療電腦監視器、沖牙器等。
問題 2：GSM40A 系列各型號的輸出功率與電壓精度有何差異，核心通用電氣保護功能有哪些？
答案：輸出功率上，僅 GSM40A05-P1J 額定功率 25W，其余 7.5~48Vdc 型號均為 40W；電壓精度分三檔，5/7.5/9V 為 ±5.0%，12/15/18V 為 ±3.0%，24/48V 為 ±2.5%。核心通用電氣保護功能包含短路保護、過負載保護、過電壓保護，其中過負載為 105%~160% 額定功率（打嗝模式，故障移除自恢復），過電壓為輸出電壓 1.04~1.35 倍（關斷輸出，重啟恢復）。
問題 3：GSM40A 系列適配器的轉接頭配置有何特點，訂制與選購的區別是什么？
答案：轉接頭特點為型號豐富，支持 P1/P2/P3/P4 系列音叉型 / 桶型 / 迷你針型，及 DIN 3/4/5 針鎖型，耐電流值最高 7.5A，且標準插頭為 P1J，換頭操作簡便；選購與訂制的區別為：快速轉接頭配件可單獨選購，無最小訂購量要求；DC 接頭訂制服務（如特殊型號接頭、配線長度）需滿足明緯的最小訂購量要求，同時也支持根據客戶需求訂制非標準插頭 / 配線。
