明緯 OWA-200E 系列是200W 單組輸出防潮型適配器，為 Class Ⅱ 無接地設計，外殼灌膠實現IP67防水防塵等級，輸入電壓范圍180~264VAC，內置主動式 PFC且功率因數滿載時 PF>0.96，效率最高達94%，空載功耗 <0.15W，工作溫度 **-40℃~+70℃，提供 7 種電壓型號，具備短路 / 過負載 / 過電壓 / 過溫度四重保護，無風扇自然風冷設計，擁有5 年保固 **，適配工業 PC、POS 系統、電池充電器等多場景，還支持多種 DC 插頭更換，符合 EN61558-1 等多項安規及 EMC 標準。

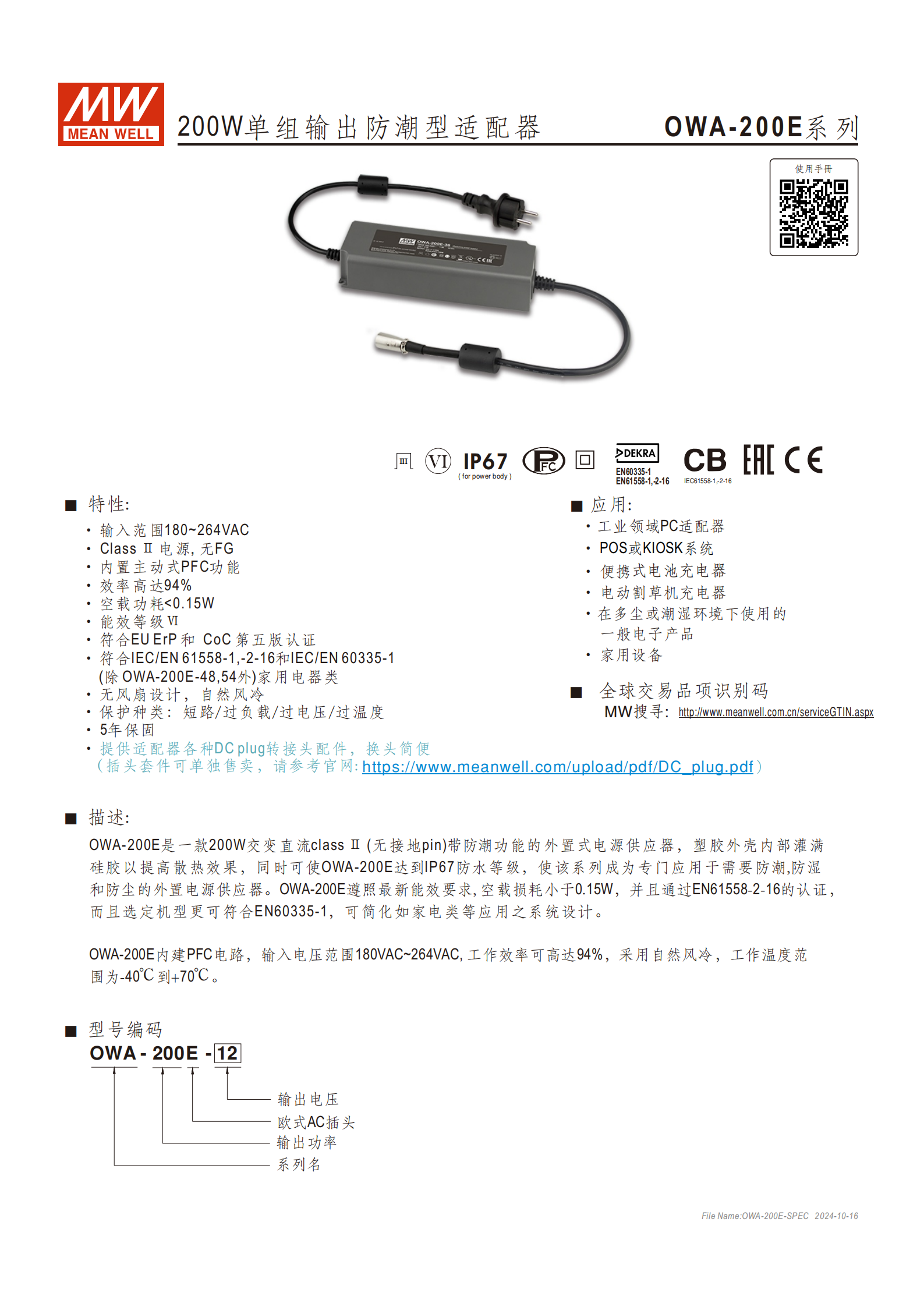

明緯 OWA-200E 系列為200W 單組輸出防潮型交變直流外置電源供應器，Class Ⅱ 無接地（FG）設計，塑膠外殼內部灌滿硅膠，既提升散熱效果，又實現IP67防水防塵等級，專為防潮、防濕、防塵場景打造，無風扇自然風冷，擁有5 年保固，可單獨選購 DC plug 轉接頭配件，換頭操作簡便。
二、核心特性
電氣核心：輸入電壓范圍180~264VAC（兼容 254~370VDC），頻率 47~63Hz；內置主動式 PFC 功能，230VAC 滿載時功率因數 PF>0.96；工作效率最高達94%，空載功耗 <0.15W，符合能效等級 Ⅵ、EU ErP 和 CoC 第五版認證。
安全防護：具備短路 / 過負載 / 過電壓 / 過溫度四重保護，其中短路 / 過載為打嗝模式，異常移除后自動恢復；過壓 / 過溫為關斷輸出，重啟恢復；漏電流 <0.25mA/240VAC，浪涌電流冷啟動 65A（50% Ipeak 下 twidth=550μs/230VAC）。
認證標準：安規符合 DEKRA EN61558-1/-2-16、DEKRA EN60335-1（OWA-200E-48/54 除外）、EAC TP TC 004；EMC 發射符合 EN55032 (CISPR32) ClassB 等，抗擾度符合 EN61000-4-2/3 等，達到輕工業級浪涌標準（L-N:2KV）。

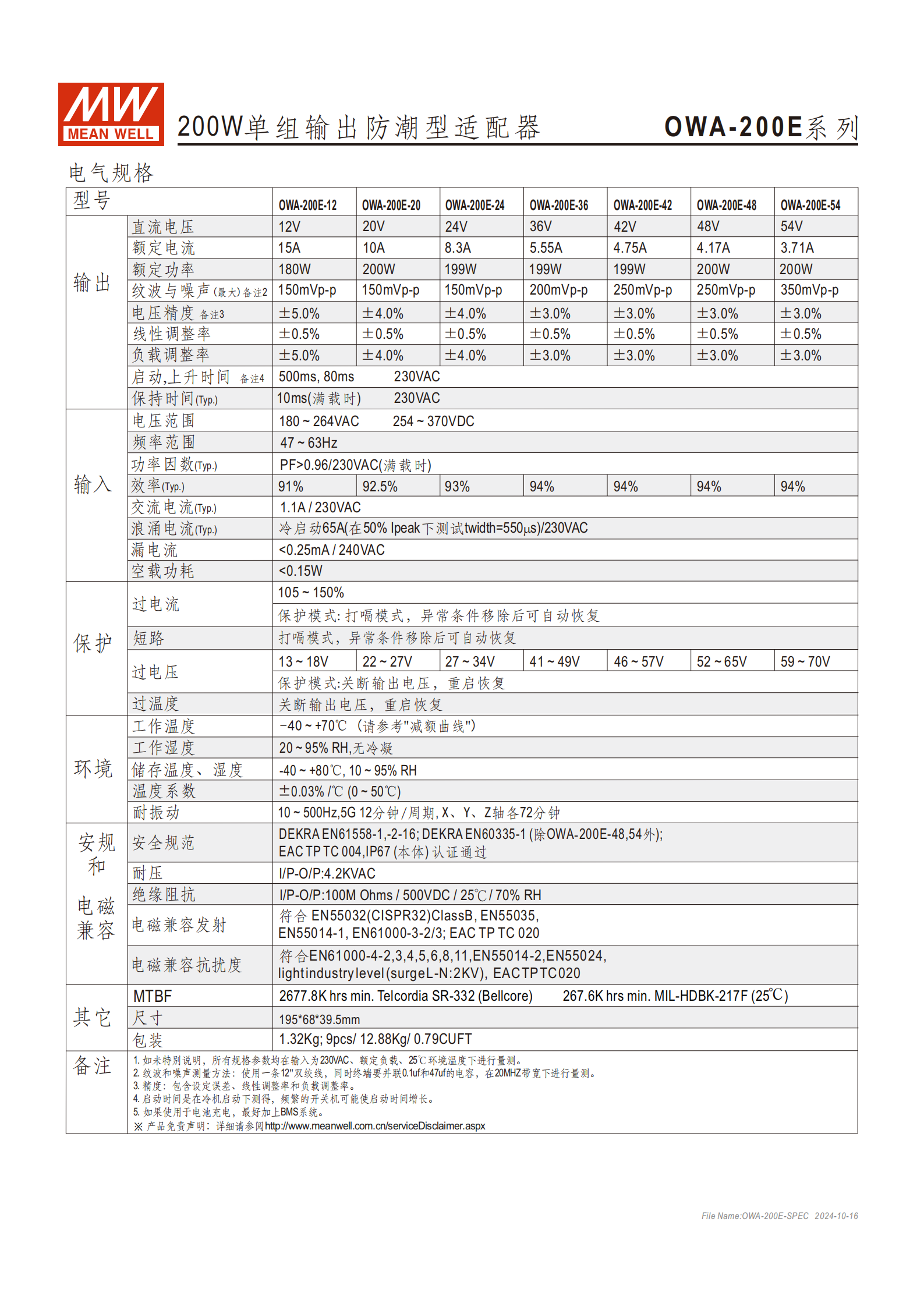

三、電氣規格參數
7 款型號核心參數如下表，所有參數若無特別說明，均在 230VAC、額定負載、25℃環境下測量：
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲 (最大) | 電壓精度 | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|---|---|
| OWA-200E-12 | 12V | 15A | 180W | 150mVp-p | ±5.0% | ±0.5% | ±0.5% |
| OWA-200E-20 | 20V | 10A | 200W | 150mVp-p | ±4.0% | ±0.5% | ±0.5% |
| OWA-200E-24 | 24V | 8.3A | 199W | 150mVp-p | ±4.0% | ±0.5% | ±0.5% |
| OWA-200E-36 | 36V | 5.55A | 199W | 200mVp-p | ±3.0% | ±3.0% | ±3.0% |
| OWA-200E-42 | 42V | 4.75A | 199W | 250mVp-p | ±3.0% | ±3.0% | ±3.0% |
| OWA-200E-48 | 48V | 4.17A | 200W | 250mVp-p | ±3.0% | ±3.0% | ±0.5% |
| OWA-200E-54 | 54V | 3.71A | 200W | 350mVp-p | ±3.0% | ±3.0% | ±0.5% |
| 補充電氣參數： |
啟動 / 上升時間：500ms/80ms（230VAC），保持時間10ms（230VAC 滿載）；
溫度系數：±0.03%/℃（0~50℃）；
交流電流：1.1A/230VAC（典型值）。
四、環境與物理參數
環境參數
工作溫度：-40℃~+70℃（需參考減額曲線），工作濕度 20~95% RH（無冷凝）；
儲存溫度：-40℃~+80℃，儲存濕度 10~95% RH；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
MTBF：Telcordia SR-332 標準下 **≥2677.8K hrs**，MIL-HDBK-217F（25℃）下≥267.6K hrs。
物理與包裝
產品尺寸：1956839.5mm（公差 ±1mm），凈重1.32Kg；
包裝規格：9pcs / 箱，整箱 12.88Kg，0.79CUFT；
線材規格：H05RN-F 1.0 mm2×2C、SJOW 14AWG×2C（300V 105℃）。
五、插頭與端子定義
輸入插頭：所有機型均為CEE 7/7 歐式 AC 插頭；
標準輸出接頭：XLR4P（NEUTRIK NC4MX 或同等級），額定電流最大 15A，Pin2/1 為 + Vo，Pin3/4 為 - Vo；
可選 DC 插頭：含 P1J/P1M（音叉式）、C6P（MOLEX 同等級）、R7B（KYCON 同等級）等，不同型號適配不同電流，額定電流覆蓋 7.5A~15A，均支持對應電壓機型。
六、應用場景
工業領域：工業 PC 適配器、POS/KIOSK 系統；
充電設備：便攜式電池充電器、電動割草機充電器；
通用場景：多塵 / 潮濕環境下的一般電子產品，部分家用設備（OWA-200E-48/54 除外）；
備注：若用于電池充電，建議搭配 BMS 系統。
七、其他技術細節
紋波噪聲測量：12" 雙絞線，終端并聯 0.1uf+47uf 電容，20MHZ 帶寬下測量；
電壓精度：包含設定誤差、線性調整率、負載調整率；
啟動時間：冷機啟動測得，頻繁開關機會使啟動時間增長；
安規電氣：I/P-O/P 耐壓4.2KVAC，絕緣阻抗100M Ohms/500VDC/25℃/70%RH。
關鍵問題
OWA-200E 系列的防護等級和核心防護功能是什么，保護模式有何差異？答：該系列本體達到IP67防水防塵等級，核心具備短路、過負載、過電壓、過溫度四重保護；其中短路和過負載為打嗝模式，異常條件移除后可自動恢復，過電壓和過溫度為關斷輸出電壓模式，需重啟才能恢復。
OWA-200E 系列各型號的額定功率和效率表現如何，核心電氣輸入?yún)?shù)是什么？答：7 款型號額定功率為 180W（OWA-200E-12）和 200W（OWA-200E-20/48/54）、199W（OWA-200E-24/36/42）；效率典型值為 91%~94%，其中 36V/42V/48V/54V 型號效率達最高94%；核心輸入?yún)?shù)為電壓范圍 180~264VAC（兼容 254~370VDC），頻率 47~63Hz，230VAC 滿載時功率因數 PF>0.96。
OWA-200E 系列的工作環境極限參數是什么，適配的核心場景有哪些，使用有何關鍵備注？答：工作溫度極限為 **-40℃~+70℃**，工作濕度 20~95% RH（無冷凝），儲存溫度 - 40℃~+80℃；核心適配工業 PC、POS/KIOSK 系統、便攜式 / 電動割草機電池充電器、多塵 / 潮濕環境的一般電子產品及部分家用設備（48/54V 型號除外）；關鍵備注為若用于電池充電，建議搭配 BMS 系統，且頻繁開關機會增加產品啟動時間，紋波噪聲測量需按指定接線和帶寬操作。
