明緯 OWA-120E 系列是120W 單組輸出防潮型適配器，具備IP67防水等級，輸入電壓范圍180~264VAC，內置主動式 PFC 功能，效率最高達90.5%、空載消耗 **<0.15W且能效等級 Ⅵ，無風扇自然風冷設計，擁有短路 / 過負載 / 過電壓 / 過溫度四重保護，工作溫度-40~+70℃，塑膠外殼灌硅膠提升散熱，適配機器人割草機、家用電器等多塵潮濕環境的設備，除 48/54V 機型外均符合 EN60335-1 家電標準，提供5 年保固 **，全系列為 Class Ⅱ 無接地設計。

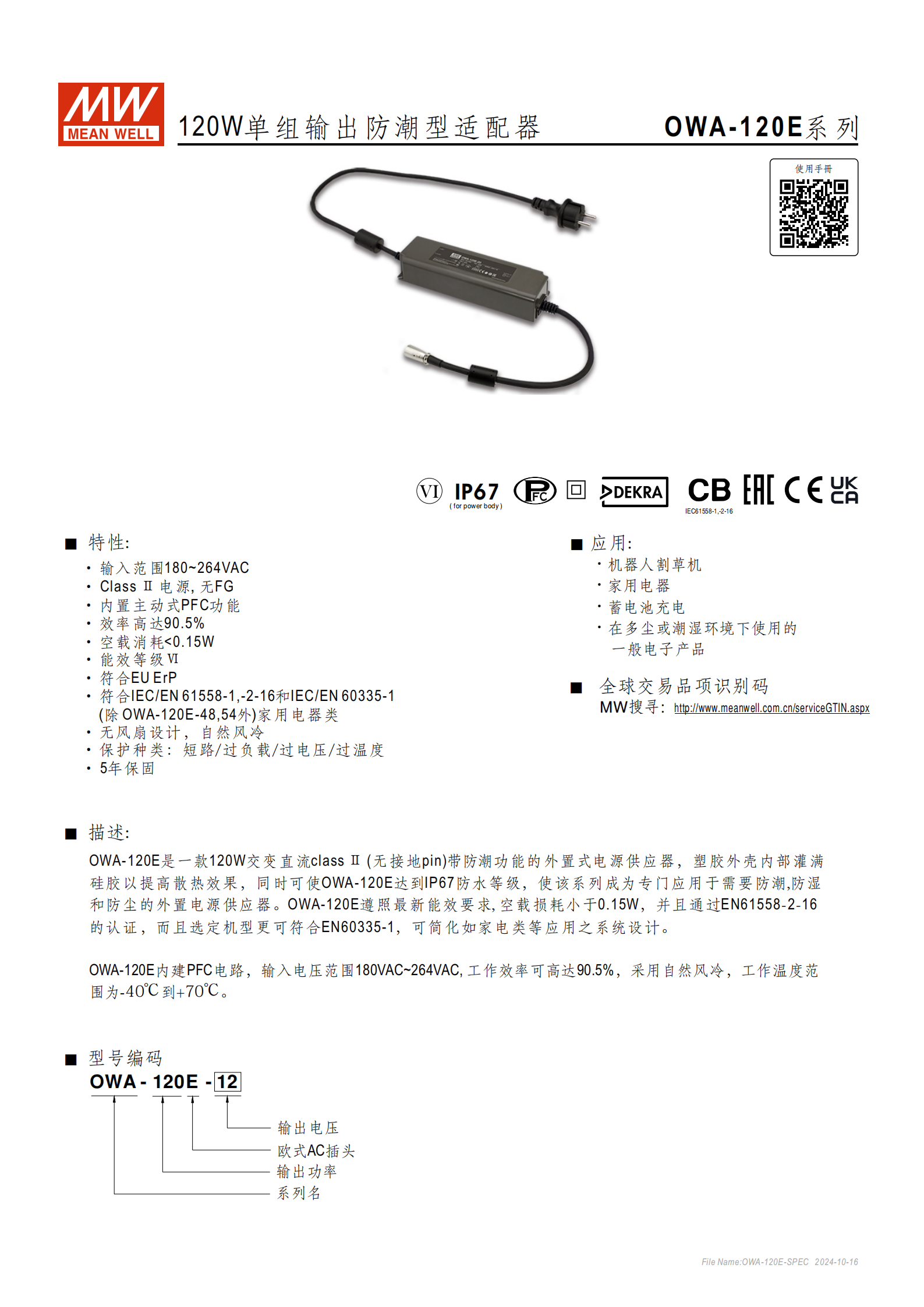

明緯 OWA-120E 系列為120W 單組輸出防潮型交變直流外置電源供應器，Class Ⅱ 無接地設計，塑膠外殼內部灌注硅膠，既提升散熱效果，又使產品本體達到IP67防水防塵等級，專為防潮、防濕、多塵環境的設備供電設計，提供5 年保固，是全球交易品項。
二、核心產品特性
電氣輸入：輸入電壓范圍180~264VAC（對應直流 254~370VDC），頻率 47~63Hz，內置主動式 PFC 功能，230VAC 滿載時功率因數PF>0.96；
能效表現：工作效率最高達90.5%，空載消耗 **<0.15W**，滿足能效等級 Ⅵ，符合 EU ErP 能效要求；
散熱與運行：無風扇設計，采用自然風冷，工作溫度范圍 **-40~+70℃**（需參考減額曲線），頻繁開關機可能增加啟動時間；
安全保護：具備短路、過負載、過電壓、過溫度四重保護，不同保護對應不同恢復模式，運行穩定性高。

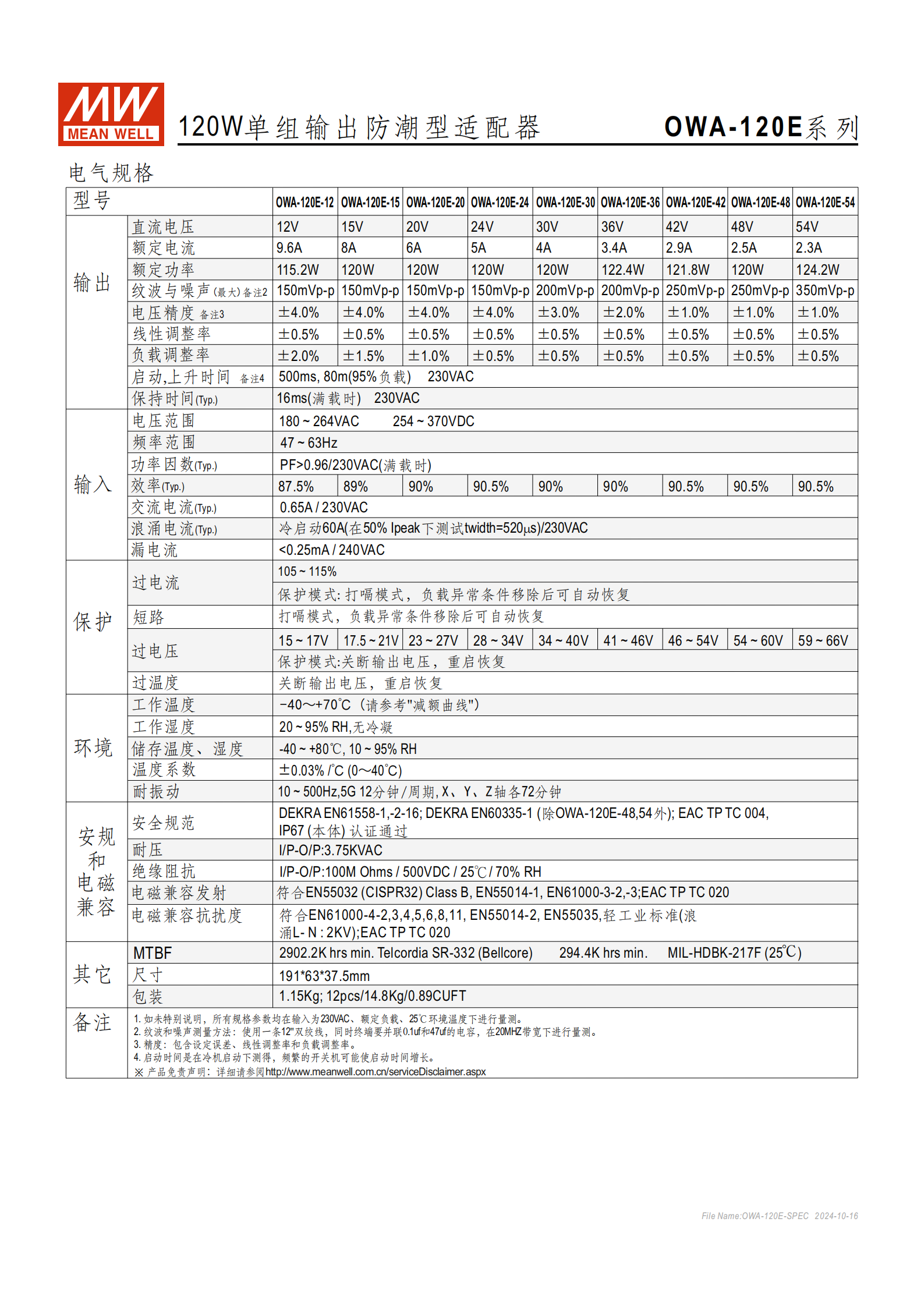

三、全系列電氣規格參數
該系列包含 9 款不同輸出電壓機型，核心額定參數如下表，所有參數若無特別說明，均在 230VAC 輸入、額定負載、25℃環境下測量：
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲 (最大) | 電壓精度 | 典型效率 |
|---|---|---|---|---|---|---|
| OWA-120E-12 | 12V | 9.6A | 115.2W | 150mVp-p | ±4.0% | 87.5% |
| OWA-120E-15 | 15V | 8A | 120W | 150mVp-p | ±4.0% | 89% |
| OWA-120E-20 | 20V | 6A | 120W | 150mVp-p | ±4.0% | 90% |
| OWA-120E-24 | 24V | 5A | 120W | 150mVp-p | ±4.0% | 90.5% |
| OWA-120E-30 | 30V | 4A | 120W | 200mVp-p | ±3.0% | 90% |
| OWA-120E-36 | 36V | 3.4A | 122.4W | 200mVp-p | ±2.0% | 90% |
| OWA-120E-42 | 42V | 2.9A | 121.8W | 250mVp-p | ±1.0% | 90.5% |
| OWA-120E-48 | 48V | 2.5A | 120W | 250mVp-p | ±1.0% | 90.5% |
| OWA-120E-54 | 54V | 2.3A | 124.2W | 350mVp-p | ±1.0% | 90.5% |
四、關鍵電氣與環境參數
基礎運行：230VAC 下典型交流電流 0.65A，240VAC 下漏電流 **<0.25mA**，冷啟動浪涌電流 60A（50% Ipeak、twidth=520μs/230VAC）；
調整率：線性調整率 ±0.5%，負載調整率 ±0.5%~±2.0%（含設定誤差、線性 / 負載調整率為電壓精度）；
環境耐受：儲存溫度 **-40~+80℃、濕度 10~95% RH，工作濕度 20~95% RH（無冷凝），溫度系數±0.03%/℃**（0~40℃）；耐振動 10~500Hz、5G，X/Y/Z 軸各 72 分鐘；
絕緣與耐壓：輸入 - 輸出絕緣阻抗100M Ohms/500VDC/25℃/70%RH，輸入 - 輸出耐壓3.75KVAC；
壽命：MTBF 最小值為 Telcordia SR-332 標準2902.2K hrs，MIL-HDBK-217F（25℃）標準294.4K hrs。
五、保護模式說明
| 保護類型 | 保護模式 | 恢復方式 |
|---|---|---|
| 短路 / 過負載 | 打嗝模式 | 負載異常移除后自動恢復 |
| 過電壓 / 過溫度 | 關斷輸出電壓 | 重啟設備恢復 |
六、認證與合規
安規認證：通過 DEKRA CB/EA 認證，符合IEC/EN 61558-1、-2-16，OWA-120E-48/54 除外符合 IEC/EN 60335-1 家用電器標準，同時通過 EAC TP TC 004 認證；
電磁兼容：發射符合 EN55032 (CISPR32) Class B、EN55014-1 等，抗擾度符合 EN61000-4-2/3/4 等系列標準，輕工業浪涌 L-N 達 2KV，符合 EAC TP TC 020；
其他：符合 EU ErP 能效要求，能效等級 Ⅵ。
七、結構與配件
尺寸與包裝：產品尺寸1916337.5mm，單體重1.15Kg，12pcs/14.8Kg/0.89CUFT；
插頭與線材：輸入插頭為 CEE 7/7，輸出插頭有多種可選（如 2.1φ×5.5φ 音叉型、XLR 3P/4P、Lumberg 3611 03 等），線材可選 H07RN-F 1.5mm×2C 或 H05RN-F 1.0mm×2C；
機殼：機殼型號 PWM-120，尺寸公差 ±1mm。
八、應用場景
適配機器人割草機、家用電器、蓄電池充電，以及多塵或潮濕環境下使用的一般電子產品。
九、其他說明
紋波和噪聲測量需用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下進行；
產品有減額曲線和靜態特性曲線，需根據環境溫度調整負載；
建議安裝方向可參考官方安裝手冊，詳細信息可訪問明緯官網。
關鍵問題
問題：OWA-120E 系列的防護等級及實現該等級的設計手段是什么？答案：該系列本體防護等級為IP67，通過塑膠外殼內部灌滿硅膠的設計，既提升了散熱效果，又實現了防水、防塵、防潮的 IP67 等級要求。
問題：OWA-120E 系列不同保護功能的模式和恢復方式有何區別，這一設計的優勢是什么？答案：短路、過負載采用打嗝模式，負載異常移除后可自動恢復；過電壓、過溫度采用關斷輸出電壓模式，需重啟恢復。區別化的保護模式既可以在輕微故障時實現無人值守的自動恢復，保證設備持續運行，又能在嚴重故障時徹底切斷輸出，避免設備因過壓、過溫造成不可逆損壞，兼顧運行連續性和設備安全性。
問題：OWA-120E 系列在認證上的特殊點是什么，對不同應用場景有何影響？答案：特殊點為該系列整體符合 IEC/EN 61558-1/-2-16，但OWA-120E-48、54 兩款機型除外，其余機型均符合 IEC/EN 60335-1 家用電器類標準。影響在于，非 48/54V 機型可直接應用于家用電器領域，簡化家電類設備的系統設計流程；而 48/54V 機型因未符合該家電標準，更適合機器人割草機、蓄電池充電等非家電類的工業 / 民用設備場景。
