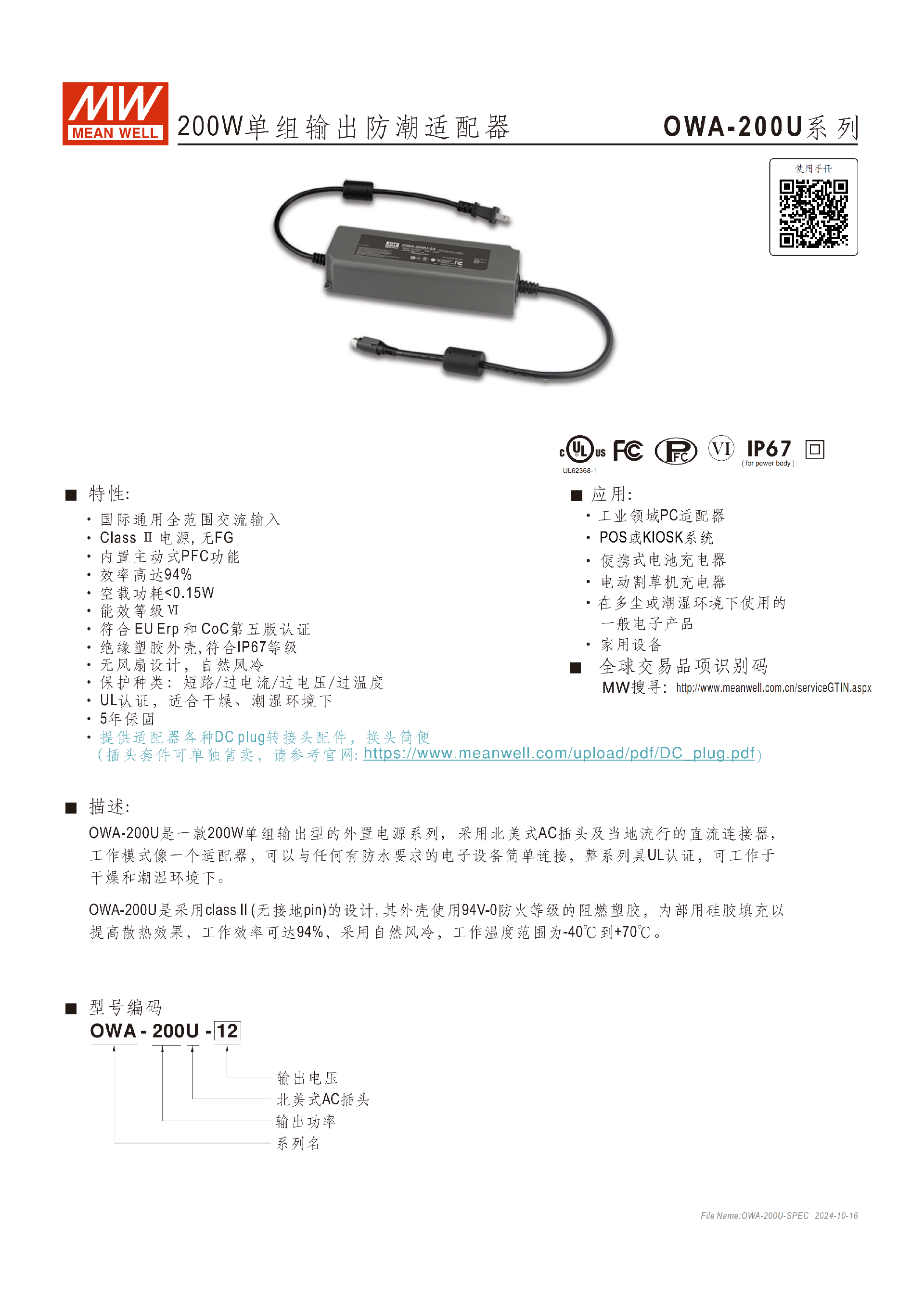

明緯OWA-200U 系列是 200W 單組輸出防潮適配器，具備IP67（僅主體）防護等級與Class II 無接地設計，采用 94V-0 阻燃塑膠外殼并內置硅膠填充，支持 **-40℃至 + 70℃寬溫工作，擁有國際通用全范圍交流輸入 **、主動式 PFC功能，效率最高達94%，空載功耗 <0.15W，通過 UL62368-1 等認證且提供5 年保固；該系列含 7 款不同輸出電壓機型，額定功率最高 200W，配備短路 / 過流 / 過壓 / 過溫四重保護，適配工業 PC、POS 系統、電池充電器等多場景，支持多款 DC 插頭更換，安裝與使用靈活。
明緯OWA-200U 系列為200W 單組輸出防潮適配器，采用北美式 AC 插頭與多規格 DC 連接器，是 Class II 無接地設計的外置電源，主體達IP67防護等級，適配干燥、潮濕、多塵等復雜環境，提供5 年保固，DC 插頭轉接頭可單獨選購且更換簡便。
核心設計：外殼為94V-0 防火等級阻燃塑膠，內部填充硅膠提升散熱，無風扇自然風冷設計；
能效與認證：內置主動式 PFC功能，滿載時 PF>0.96（230VAC）/PF>0.97（115VAC），效率最高達94%，空載功耗 <0.15W，符合能效等級 Ⅵ、EU Erp、CoC 第五版認證，安規通過 UL62368-1，設計參照 UL1012；
通用特性：支持國際通用全范圍交流輸入，漏電流 < 0.125mA（120VAC）/<0.25mA（240VAC）。
二、型號編碼與核心電氣規格

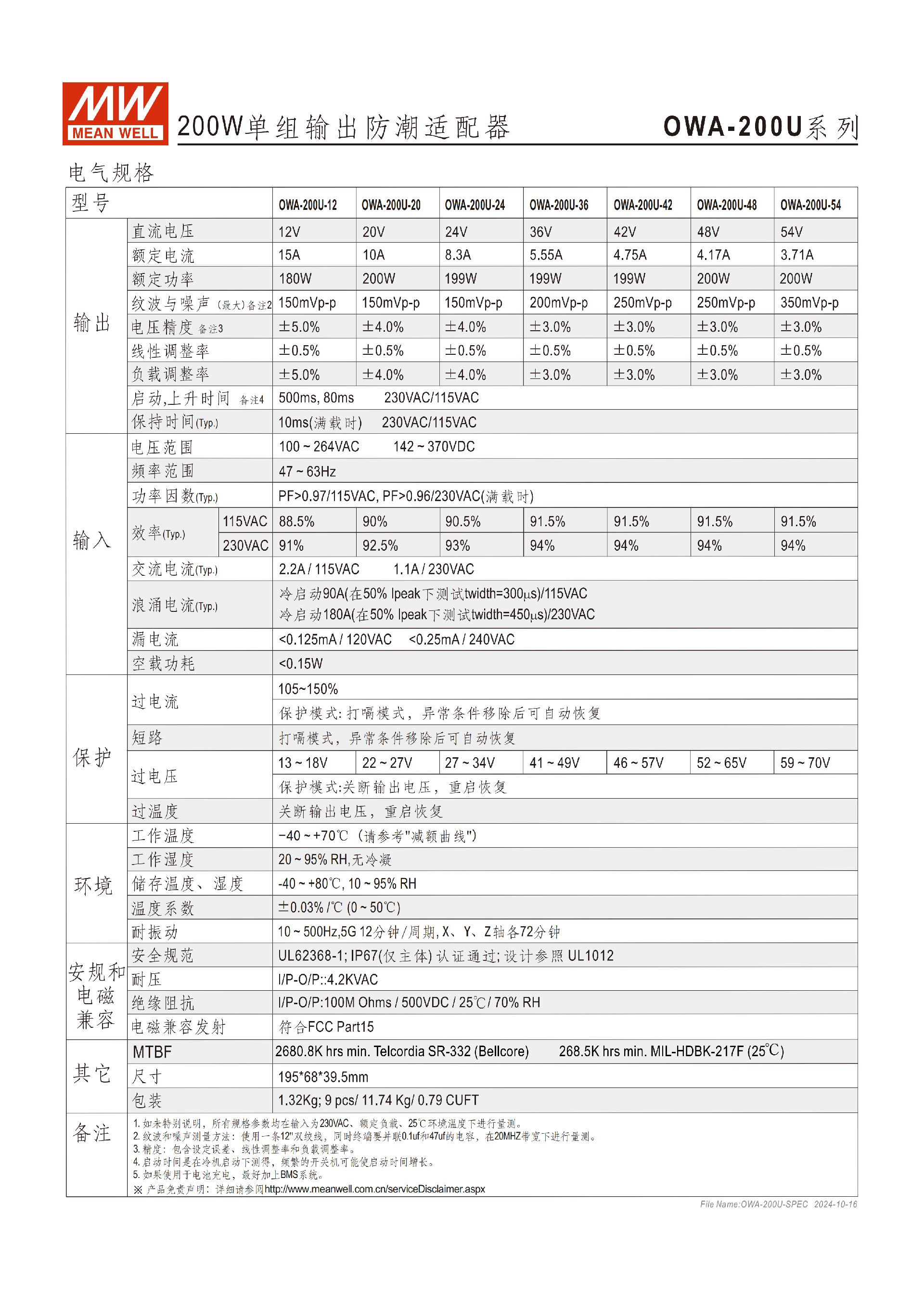

該系列按輸出電壓分 7 款機型，型號編碼規則為OWA-200U - 輸出電壓，所有參數若無特別說明，均在 230VAC 輸入、額定負載、25℃環境下測量，核心電氣規格如下表：
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|
| OWA-200U-12 | 12V | 15A | 180W | 150mVp-p | ±5.0% |
| OWA-200U-20 | 20V | 10A | 200W | 150mVp-p | ±4.0% |
| OWA-200U-24 | 24V | 8.3A | 199W | 150mVp-p | ±4.0% |
| OWA-200U-36 | 36V | 5.55A | 199W | 200mVp-p | ±3.0% |
| OWA-200U-42 | 42V | 4.75A | 199W | 250mVp-p | ±3.0% |
| OWA-200U-48 | 48V | 4.17A | 200W | 250mVp-p | ±3.0% |
| OWA-200U-54 | 54V | 3.71A | 200W | 350mVp-p | ±3.0% |
通用電氣參數：線性調整率均為 **±0.5%，負載調整率與電壓精度匹配；滿載保持時間10ms**；交流輸入電流 Typ.2.2A（115VAC）/1.1A（230VAC）；浪涌電流冷啟動 90A（115VAC）/180A（230VAC）；溫度系數 **±0.03%/℃（0~50℃）**；
絕緣與耐壓：I/P-O/P 耐壓4.2KVAC，絕緣阻抗100M Ohms / 500VDC / 25℃ / 70% RH；電磁兼容符合 FCC Part15。
三、保護功能
全系列配備四重保護，保護模式分兩類，異常條件移除后可恢復：
打嗝模式自恢復：過電流（105~150% 額定值）、短路保護；
關斷輸出重啟恢復：過電壓（各機型保護值不同，如 12V 機型 13~18V、54V 機型 59~70V）、過溫度保護。
四、環境與物理參數
環境適應性：工作溫度 **-40~+70℃（需參考減額曲線），工作濕度20~95% RH 無冷凝 **；儲存溫度 **-40~+80℃，儲存濕度10~95%RH**；
耐機械性能：耐振動10~500Hz、5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘；
物理尺寸：機身尺寸1956839.5mm（公差 ±1）；單臺包裝重量1.32Kg，整箱 9 臺共 11.74Kg，體積 0.79 CUFT；
平均無故障時間（MTBF）：Telcordia SR-332 標準下2680.8K hrs min，MIL-HDBK-217F（25℃）標準下268.5K hrs min。
五、連接與安裝
輸入插頭：所有機型統一為NEMA 1-15p male plug（北美式 AC 插頭），無 FG 接地；
輸出接頭：
標準插頭：KYCON KPPX-4P（同等級），Pin1/4 為 + Vo、Pin2/3 為 - Vo，額定電流最大 15A；
可選插頭：Tuning Fork Style（P1J/P1M，額定 7.5A，適配 36/48/54V）、MOLEX 39-01-2060（C6P，額定 15A，適配所有機型）；
安裝配件：提供 M19、M15、XLR4P、MIC4 等規格，均適配對應機型，額定電流最大 15A，輸出端子均不接 FG。
六、應用場景
適配多領域設備，尤其適合潮濕、多塵的復雜環境，核心應用：
工業設備：工業領域 PC 適配器、POS/KIOSK 系統；
充電設備：便攜式電池充電器、電動割草機充電器；
通用設備：多塵 / 潮濕環境下的一般電子產品、家用設備；
備注：若用于電池充電，建議搭配 BMS 系統。
關鍵問題
問題 1：OWA-200U 系列的防護等級、工作溫度范圍及核心散熱設計是什么？
答案：該系列電源主體防護等級為IP67，無接地 Class II 設計；工作溫度范圍為 **-40℃至 + 70℃（需參考減額曲線），儲存溫度范圍 - 40℃至 + 80℃；核心散熱設計為外殼采用 94V-0 阻燃塑膠，內部填充硅膠提升散熱效果，同時采用無風扇的自然風冷 ** 模式。
問題 2：OWA-200U 系列各機型的額定功率分布及核心保護功能的模式有何不同？
答案：該系列 7 款機型額定功率分 180W（12V）、199W（24/36/42V）、200W（20/48/54V）三檔；核心保護分兩類模式，過電流、短路保護為打嗝模式，異常條件移除后可自動恢復；過電壓、過溫度保護為關斷輸出電壓模式，需重啟才能恢復，且各機型過電壓保護閾值隨輸出電壓不同而變化（如 12V 機型 13~18V，54V 機型 59~70V）。
問題 3：OWA-200U 系列的輸出接頭規格及電流承載能力有哪些，適配機型有何區別？
答案：該系列輸出接頭分標準款和可選款，①標準插頭為 KYCON KPPX-4P（同等級），額定電流最大 15A，適配所有 7 款機型，Pin1/4 為 + Vo、Pin2/3 為 - Vo；②可選插頭包含 Tuning Fork Style 的 P1J/P1M（額定電流最大 7.5A，僅適配 36V/48V/54V 機型）、MOLEX 39-01-2060 對應的 C6P（額定電流最大 15A，適配所有機型）；此外配套的 M19/M15/XLR4P/MIC4 安裝配件，額定電流最大也為 15A，部分配件適配 20V 及以上機型。
