明緯OWA-120U 系列是 120W 單組輸出的防潮 LED 外置電源適配器，具備IP67（僅主體）防護、94V-0防火等級阻燃塑膠外殼且內部硅膠填充，支持90~264VAC國際通用全范圍交流輸入，內置主動式 PFC 功能，效率最高達90.5%，空載消耗 < 0.15W，能效等級 Ⅵ，工作溫度范圍 **-40℃~+70℃，擁有短路 / 過流 / 過壓 / 過溫四重保護且 UL8750 等認證齊全，適配 9 種直流輸出電壓（12V~54V），主打室內 LED 照明等場景，配備北美式 AC 插頭和鎖扣式 4 針 DIN 輸出插頭，提供5 年保固 **。

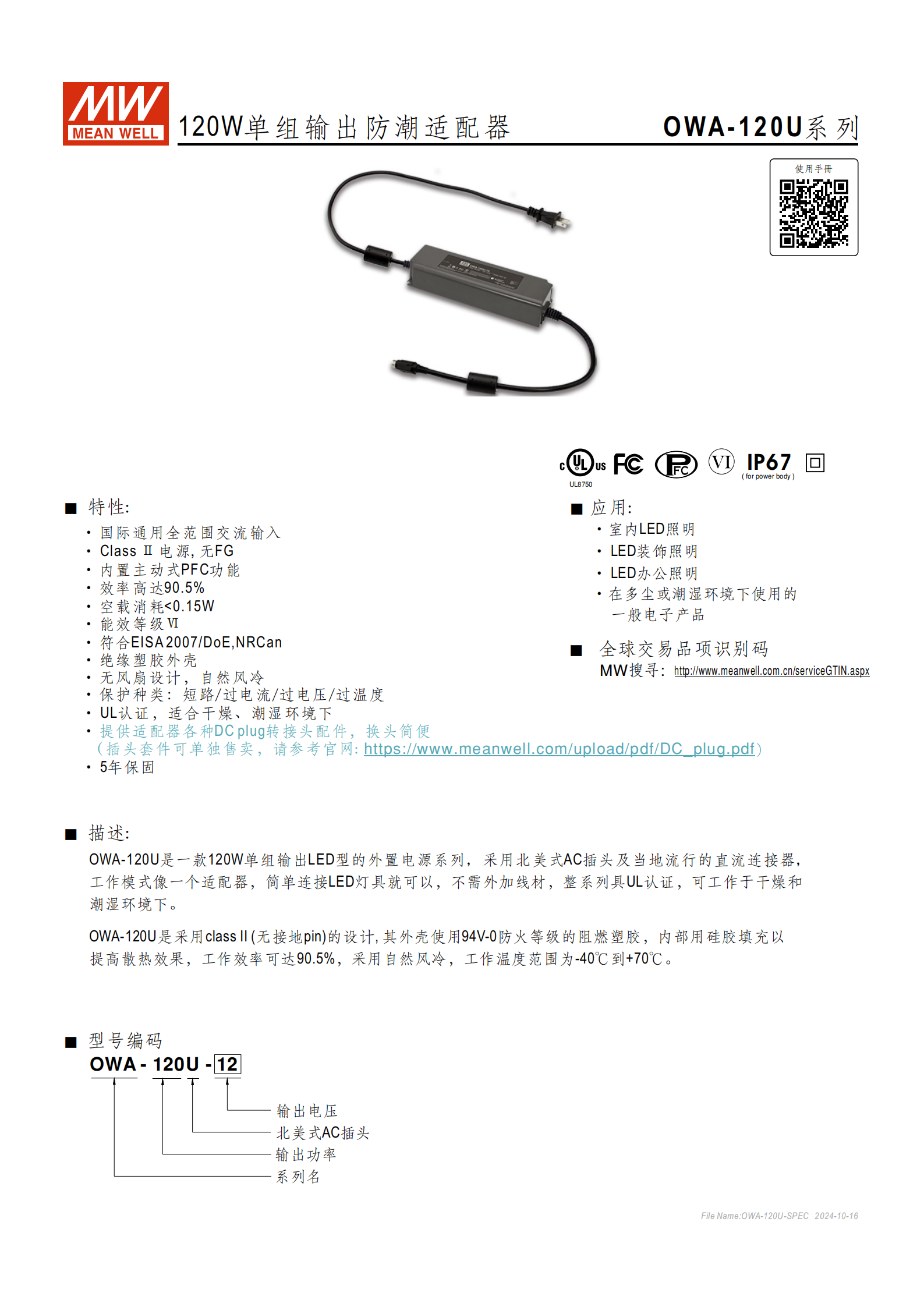

一、產品基礎定位與核心特性
明緯OWA-120U 系列為120W 單組輸出的 LED 型外置防潮電源適配器，采用北美式 AC 插頭設計，適配干燥 / 潮濕環境，核心特性如下：
電氣輸入：支持90~264VAC國際通用全范圍交流輸入、127~370VDC 直流輸入，頻率范圍47~63Hz，內置主動式 PFC 功能，滿載時 PF>0.97/115VAC、PF>0.96/230VAC；
能效表現：效率最高達90.5%（230VAC），空載消耗 **<0.15W**，符合能效等級 Ⅵ 及 EISA 2007/DoE、NRCan 標準；
結構防護：Class Ⅱ 無接地設計，外殼為94V-0防火等級阻燃塑膠，內部硅膠填充提升散熱，IP67防護等級（僅電源主體），無風扇自然風冷；
認證與質保：通過UL8750、CSA C22.2 No.250.13-12 認證，提供5 年保固，配備多款 DC plug 轉接頭，換頭操作簡便；
保護體系：具備短路、過電流、過電壓、過溫度四重保護，不同保護對應不同自恢復 / 重啟模式。

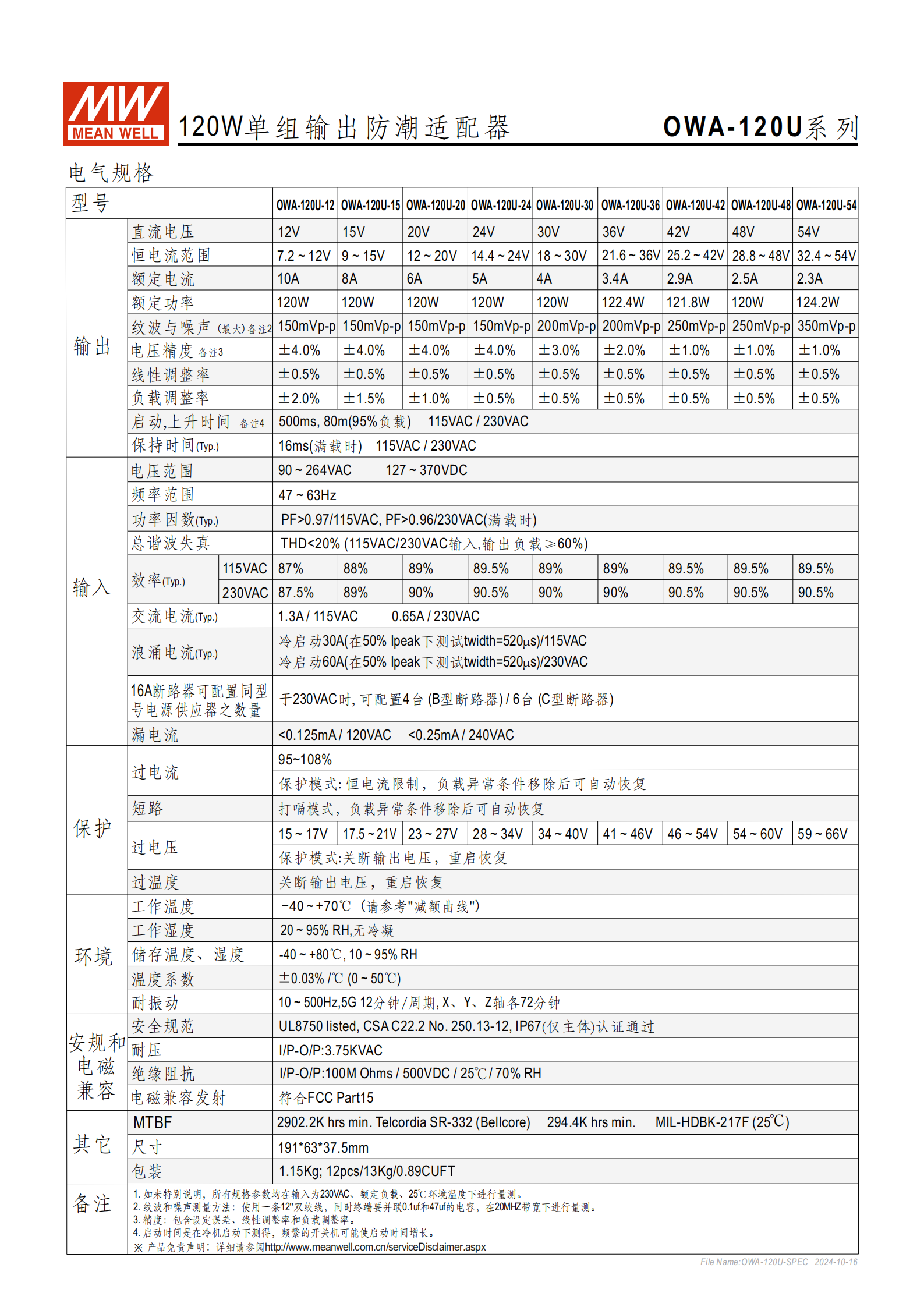

二、核心電氣規格（9 款型號）
該系列共 9 款型號，輸出電壓覆蓋12V~54V，額定功率均約 120W，關鍵電氣參數如下表：
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 恒電流范圍 |
|---|---|---|---|---|---|---|
| OWA-120U-12 | 12V | 10A | 120W | 150mVp-p | ±4.0% | 7.2~12V |
| OWA-120U-15 | 15V | 8A | 120W | 150mVp-p | ±4.0% | 9~15V |
| OWA-120U-20 | 20V | 6A | 120W | 150mVp-p | ±4.0% | 12~20V |
| OWA-120U-24 | 24V | 5A | 120W | 200mVp-p | ±4.0% | 14.4~24V |
| OWA-120U-30 | 30V | 4A | 120W | 200mVp-p | ±3.0% | 18~30V |
| OWA-120U-36 | 36V | 3.4A | 122.4W | 250mVp-p | ±2.0% | 21.6~36V |
| OWA-120U-42 | 42V | 2.9A | 121.8W | 250mVp-p | ±1.0% | 25.2~42V |
| OWA-120U-48 | 48V | 2.5A | 120W | 350mVp-p | ±1.0% | 28.8~48V |
| OWA-120U-54 | 54V | 2.3A | 124.2W | 350mVp-p | ±1.0% | 32.4~54V |
通用電氣參數：
調整率：全型號線性調整率 ±0.5%，負載調整率 ±0.5%~±2.0%（電壓越高精度越高）；
啟動 / 保持：冷機啟動時間 500ms、上升時間 80ms（95% 負載），滿載保持時間16ms；
浪涌電流：115VAC 冷啟動 30A，230VAC 冷啟動 60A（50% Ipeak，twidth=520μs）；
漏電流：<0.125mA/120VAC、<0.25mA/240VAC；
總諧波失真：THD<20%（輸入 115/230VAC，輸出負載≥60%）。
三、保護功能細節
| 保護類型 | 保護模式 | 恢復方式 |
|---|---|---|
| 過電流 | 恒電流限制 | 負載異常移除后自動恢復 |
| 短路 | 打嗝模式 | 負載異常移除后自動恢復 |
| 過電壓 | 關斷輸出電壓 | 設備重啟恢復 |
| 過溫度 | 關斷輸出電壓 | 設備重啟恢復 |
四、環境與物理參數
環境適應性：
工作溫度：-40℃~+70℃（需參考減額曲線），工作濕度20~95%RH（無冷凝）；
儲存溫度：-40℃~+80℃，儲存濕度 10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘。
物理尺寸與包裝：
產品尺寸：1916337.5mm（公差 ±1mm），機殼型號 PWM-120；
單臺重量：1.15Kg，包裝規格 12pcs/13Kg/0.89CUFT；
線材規格：SVT 18AWG×2C、UL2464 18AWG×4C。
插頭定義：
輸入插頭：全型號為NEMA 1-15p male plug（北美式）；
輸出插頭：全型號為4 針 DIN 帶鎖型（KYCON KPPX-4P 或同等級），引腳 1/4 為 + V、2/3 為 - V。
五、絕緣與可靠性
耐壓與絕緣：輸入 - 輸出（I/P-O/P）耐壓3.75KVAC，絕緣阻抗100M Ohms（500VDC、25℃、70%RH）；
平均無故障時間（MTBF）：
符合 Telcordia SR-332 標準：≥2902.2K hrs（最小值）；
符合 MIL-HDBK-217F 標準：≥294.4K hrs（最小值，25℃）；
電磁兼容：發射符合FCC Part15標準。
六、應用場景
室內 LED 照明設備；
LED 裝飾照明、LED 辦公照明；
需在多塵或潮濕環境中使用的一般電子產品。
關鍵問題
問題 1（產品適配性）：OWA-120U 系列適配的使用環境與核心應用場景是什么，核心環境耐受參數有哪些？
答案：該系列適配干燥、潮濕、多塵環境，核心應用于室內 LED 照明、LED 裝飾 / 辦公照明，及潮濕 / 多塵環境下的一般電子產品；核心環境耐受參數為工作溫度 **-40℃~+70℃**、工作濕度 20~95% RH（無冷凝），儲存溫度 - 40℃~+80℃，且電源主體達 IP67 防潮防塵等級，外殼為 94V-0 阻燃塑膠，滿足惡劣環境使用需求。
問題 2（電氣性能）：OWA-120U 系列的核心能效與電氣精度表現如何，不同輸出電壓型號的精度差異是什么？
答案：核心能效表現為效率最高 90.5%（230VAC 輸入）、空載消耗 <0.15W、能效等級 Ⅵ，內置主動式 PFC 使?jié)M載 PF>0.96（230VAC）/0.97（115VAC），THD<20%（負載≥60%）；電氣精度上全型號線性調整率均為 ±0.5%，負載調整率 ±0.5%~±2.0%，電壓精度隨輸出電壓升高而提升：12/15/20/24V 型號為 ±4.0%、30V 為 ±3.0%、36V 為 ±2.0%、42/48/54V 為 ±1.0%。
問題 3（安全與可靠性）：OWA-120U 系列配備哪些保護功能，各保護的工作與恢復模式是什么，產品可靠性核心指標有哪些？
答案：配備短路、過電流、過電壓、過溫度四重保護，其中過電流為恒電流限制模式、短路為打嗝模式，兩者均在負載異常移除后自動恢復；過電壓和過溫度為關斷輸出電壓模式，需重啟設備恢復。產品可靠性核心指標：MTBF 在 Telcordia SR-332 標準下≥2902.2K hrs、MIL-HDBK-217F 標準下≥294.4K hrs；耐振動為 10~500Hz/5G（XYZ 軸各 72 分鐘）；I/P-O/P 耐壓 3.75KVAC、絕緣阻抗 100M Ohms，且通過 UL8750 等安規認證，提供 5 年保固。
