明緯 OWA-90U 系列是 90W 單組輸出的 LED 外置防潮適配器，采用Class Ⅱ 無接地設計、IP67 防護（僅主體），配備美規 AC 插頭與通用 DC 連接器，外殼為 94V-0 防火塑膠且內部灌硅膠散熱，支持 **-40℃~+70℃** 工作溫度、90~264VAC 全范圍交流輸入，內置主動式 PFC 功能，功率因數滿載時 115VAC 下 PF>0.98、230VAC 下 PF>0.96，最高效率達91%，空載消耗 < 0.15W，具備短路 / 過流 / 過壓 / 過溫四重保護且部分保護可自動恢復，全系列 UL8750 認證，適配 LED 各類照明及干 / 潮濕環境一般電子設備，提供 5 年保固，還可選配多種 DC 插頭轉接頭，換頭簡便。

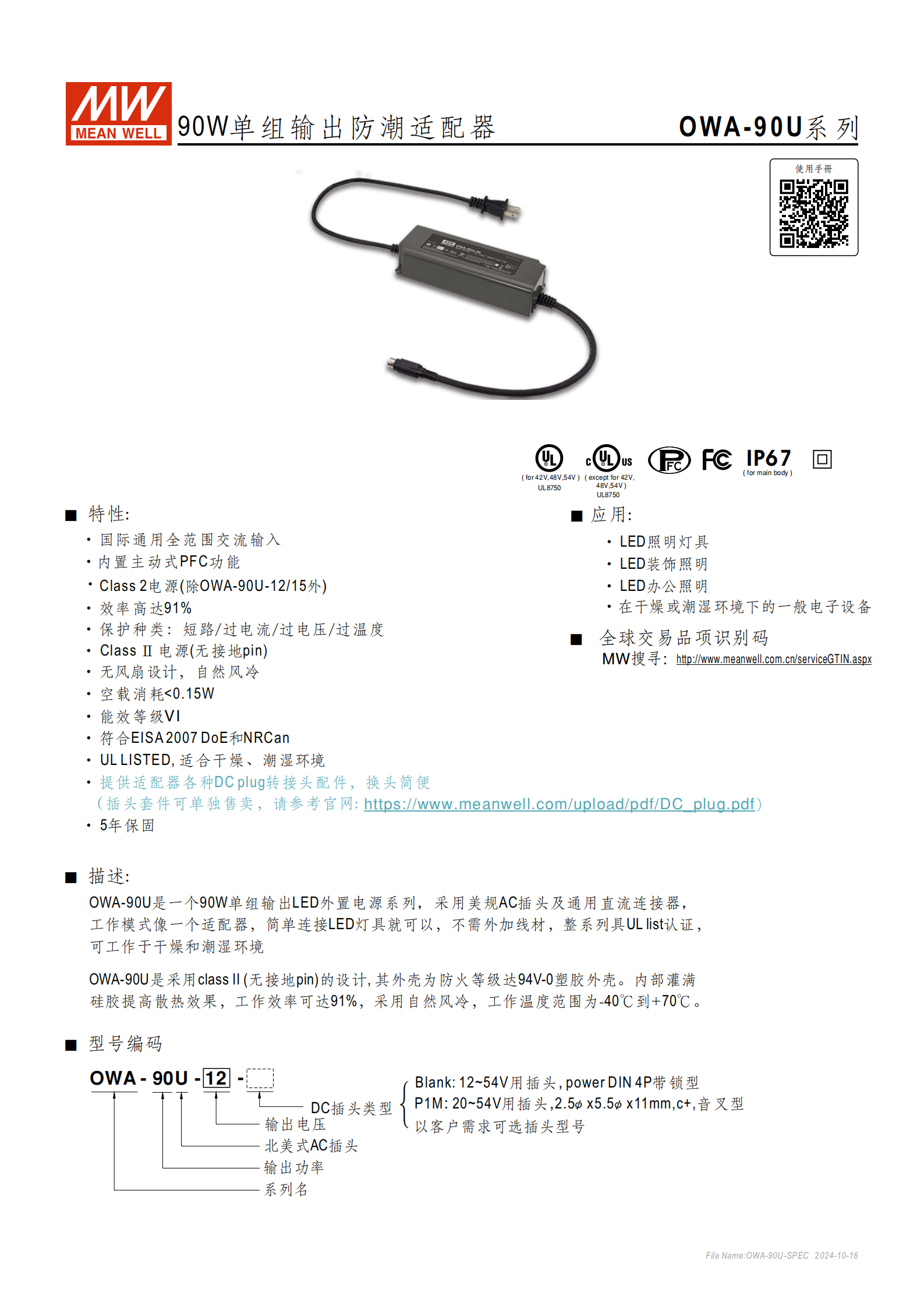

明緯 OWA-90U 系列為90W 單組輸出 LED 外置防潮適配器，采用美規 AC 插頭 + 通用直流連接器，無需外加線材即可直連 LED 燈具，整體為Class Ⅱ（無接地 pin） 設計，外殼是94V-0 防火等級塑膠，內部灌滿硅膠提升散熱，支持自然風冷，適配干燥 / 潮濕環境下的 LED 照明及一般電子設備，提供5 年保固，DC 插頭轉接頭可選配且換頭簡便，插頭套件可單獨售賣。
二、核心產品特性
電氣性能：支持90~264VAC 國際通用全范圍交流輸入，內置主動式 PFC 功能；滿載時功率因數 115VAC 下 PF>0.98、230VAC 下 PF>0.96；最高效率達 91%，空載消耗 <0.15W；能效等級為VI 級，符合 EISA 2007 DoE 和 NRCan 標準。
安全防護：具備短路、過電流、過電壓、過溫度四重保護，過流為恒電流限制（自動恢復）、短路為打嗝模式（自動恢復）、過壓 / 過溫為關斷輸出后重啟恢復；UL8750 listed 認證，CSA C22.2 No.250.13-12 認證（42V/48V/54V 機型除外）；IP67 防護等級（僅主體）；漏電流 < 0.125mA/120VAC、<0.25mA/240VAC。
結構設計：無風扇設計，依靠內部硅膠 + 自然風冷散熱；配備北美式 AC 插頭（NEMA 1-15p 公頭），DC 插頭有多種型號可選，12~54V 默認 power DIN 4P 帶鎖型，20~54V 可選 P1M 型（2.5ψx5.5ψx11mm 音叉型）。

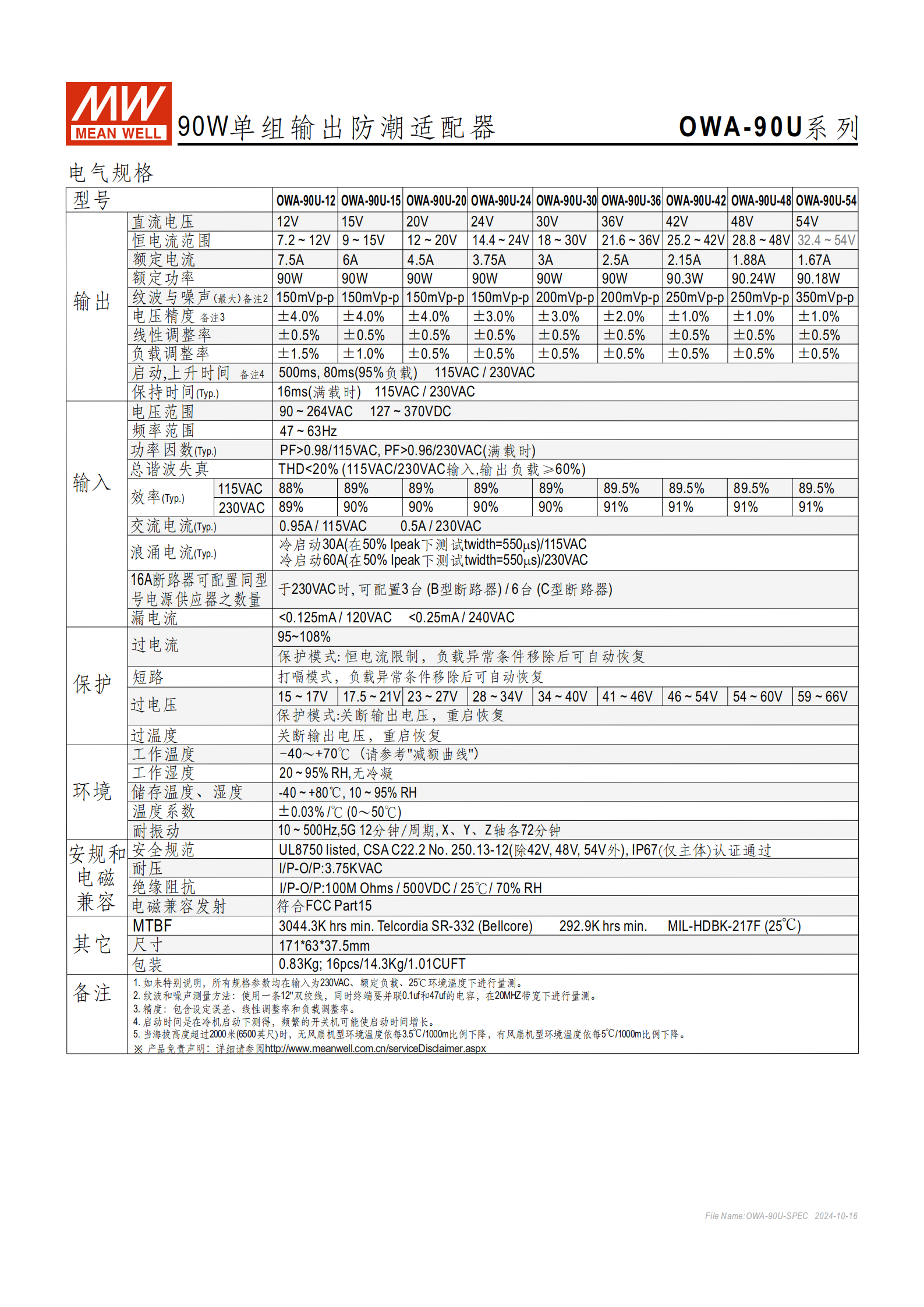

三、關鍵電氣規格（核心參數表）
| 型號 | 直流輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 恒電流范圍 |
|---|---|---|---|---|---|
| OWA-90U-12 | 12V | 7.5A | 90W | 150mVp-p | 7.2~12V |
| OWA-90U-15 | 15V | 6A | 90W | 150mVp-p | 9~15V |
| OWA-90U-20 | 20V | 4.5A | 90W | 150mVp-p | 12~20V |
| OWA-90U-24 | 24V | 3.75A | 90W | 150mVp-p | 14.4~24V |
| OWA-90U-30 | 30V | 3A | 90W | 200mVp-p | 18~30V |
| OWA-90U-36 | 36V | 2.5A | 90W | 200mVp-p | 21.6~36V |
| OWA-90U-42 | 42V | 2.15A | 90.3W | 250mVp-p | 28.8~48V |
| OWA-90U-48 | 48V | 1.88A | 90.24W | 250mVp-p | 32.4~54V |
| OWA-90U-54 | 54V | 1.67A | 90.18W | 350mVp-p | 25.2~42V |
其他電氣細節：
電壓精度 ±0.5%~±4.0%，線性 / 負載調整率均為 ±0.5% 左右；
啟動時間 500ms（冷機），上升時間 80ms（95% 負載）/16ms（滿載）；
浪涌電流：冷啟動 30A/115VAC、60A/230VAC（50% Ipeak，twidth=550μs）；
耐壓 I/P-O/P:3.75KVAC，絕緣阻抗 I/P-O/P:100M Ohms / 500VDC（25℃/70% RH）；
MTBF：≥292.9K hrs（MIL-HDBK-217F 25℃）、≥3044.3K hrs（Telcordia SR-332）。
四、環境與物理參數
環境參數
工作溫度：-40℃~+70℃（海拔超 2000 米時，每 1000 米溫度下降 3.5℃）；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH；
溫度系數：±0.03% /℃（0~50℃）；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘。
物理參數
產品尺寸：1716337.5mm（公差 ±1mm）；
重量：單臺0.83Kg，整箱 16pcs/14.3Kg/1.01CUFT；
線材：UL2464 18AWG×4C、SVT 18AWG×2C 等（依插頭型號）。
五、LED 驅動特性
該系列采用恒壓 (CV)+ 恒流 (CC) 雙模式驅動，支持兩種 LED 驅動方式：
恒壓區（CV）：帶 LED 驅動器驅動（A 區）；
恒流區（CC）：直接驅動 LED 模塊（B 區），恒流區最高輸出電壓由終端系統配置決定；
保護區：負載異常時進入打嗝保護模式（C 區）。
六、方框圖與曲線特性
電路結構：電磁濾波回路→整流電路→PFC 電路→切換電路→整流 / 濾波電路，搭配 PWM&PFC 控制電路及過流 / 過壓 / 過溫保護檢測電路；
振蕩頻率：PFC 50~120KHz，PWM 60~130KHz；
關鍵曲線：含減額曲線、靜態特性曲線、功率因素特性曲線、效率 vs 負載曲線（48V 機型 230VAC 輸入滿載效率達 91%）。
關鍵問題
問題 1（產品適配性）：明緯 OWA-90U 系列的工作環境和適配場景有哪些，核心防護與認證支撐是什么？答案：適配場景為 LED 照明燈具、LED 裝飾照明、LED 辦公照明及干燥 / 潮濕環境下的一般電子設備；工作環境支持 - 40℃~+70℃溫度、20~95% RH 無冷凝濕度，核心防護為 IP67（僅主體）、Class Ⅱ 無接地設計、四重電氣保護，認證上有 UL8750 listed 全系列認證，CSA C22.2 No.250.13-12 認證（42/48/54V 除外），電磁兼容符合 FCC Part15。
問題 2（電氣核心性能）：OWA-90U 系列的輸入輸出關鍵電氣參數有哪些，功率因數和效率的核心表現如何？答案：輸入為 90~264VAC 全范圍交流、47~63Hz 頻率，輸出為 12V~54V 多檔直流電壓，額定功率 90W 左右（42/48/54V 略超），紋波噪聲 150~350mVp-p，恒電流范圍隨輸出電壓檔位變化；功率因數滿載時 115VAC 下 PF>0.98、230VAC 下 PF>0.96，效率最高達 91%（48V 機型 230VAC 滿載），全系列空載消耗 < 0.15W，能效等級為 VI 級。
問題 3（保護與恢復機制）：OWA-90U 系列具備哪些保護功能，不同保護的工作模式和恢復方式有何差異？答案：具備短路、過電流、過電壓、過溫度四重保護；過電流為恒電流限制模式，負載異常移除后自動恢復；短路為打嗝模式，負載異常移除后自動恢復；過電壓和過溫度均為關斷輸出電壓模式，需重啟設備實現恢復。
