明緯 OWA-60E 系列是 60W 單組輸出防潮外置電源適配器，為Class Ⅱ 無 FG設計，主體達IP67防護等級，采用全范圍 90VAC~264VAC 交流輸入，效率最高91%、空載消耗 **<0.15W**，適配 - 35℃~+70℃工作溫度，具備短路 / 過負載 / 過電壓 / 過溫度四重自動保護，塑膠外殼灌硅膠散熱，搭配多款 DC plug 轉接頭且換頭簡便，通過 EN61558-2-16 等多項認證，符合 EU ErP 和 CoC Version 5 能效標準，提供5 年保固，適用于機器人割草機、家用電器、蓄電池充電等多塵潮濕環境的電子產品，系列包含 9 種型號，輸出電壓覆蓋 12V~54V，額定功率均約 60W。

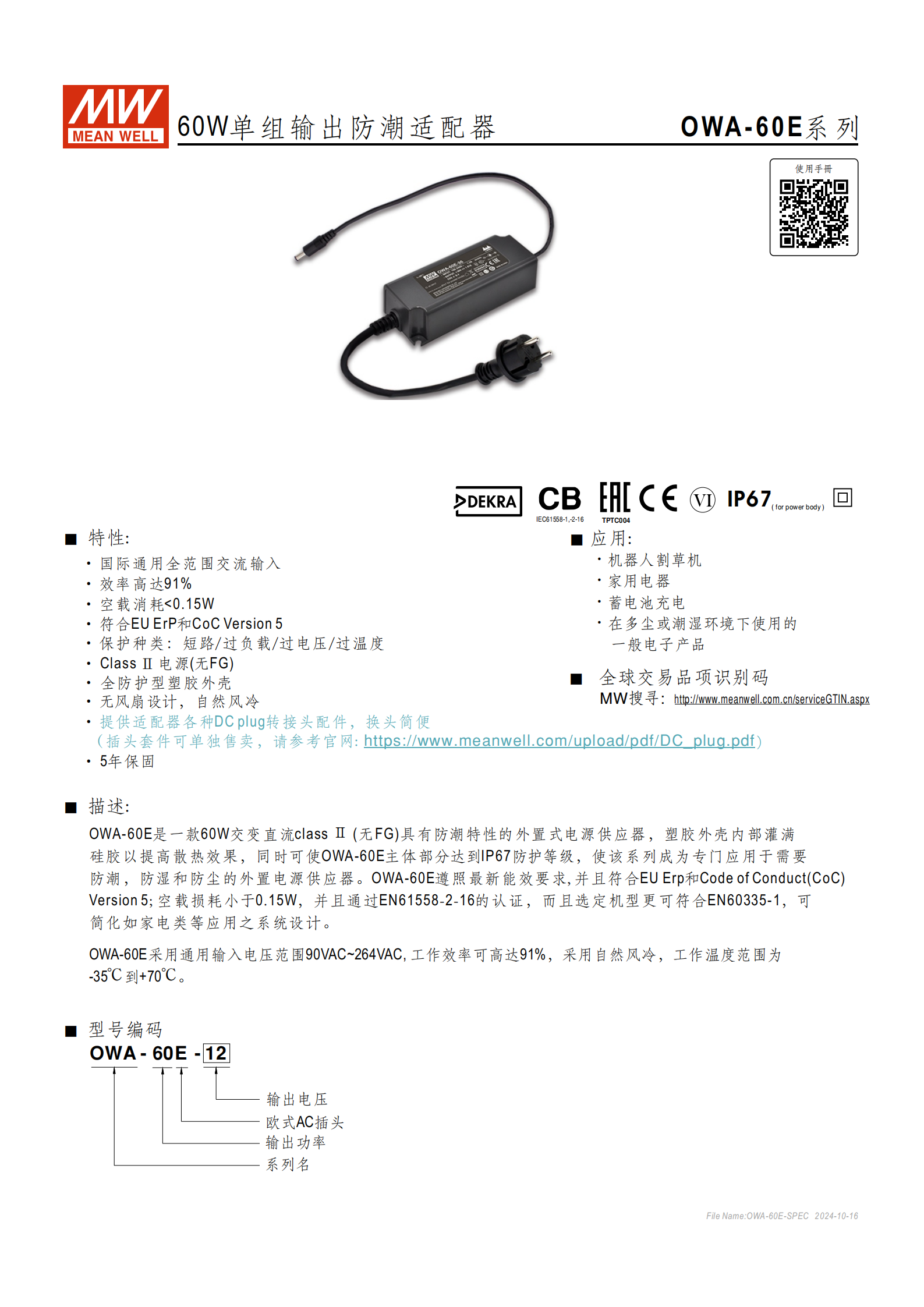

明緯 OWA-60E 系列為60W 單組輸出防潮外置式電源適配器，屬于Class Ⅱ 電源（無 FG），主體因內部灌注硅膠實現散熱與防護雙重效果，達到IP67防護等級，專為防潮、防濕、防塵的使用場景設計，是全球交易品項，提供5 年保固服務。
二、核心產品特性
輸入輸出：支持90VAC~264VAC 國際通用全范圍交流輸入，頻率范圍 47~63Hz；單組直流輸出，9 款型號覆蓋多電壓等級。
能效表現：工作效率最高達91%，空載消耗 **<0.15W**，符合EU ErP和CoC Version 5最新能效要求。
防護與保護：具備短路、過負載、過電壓、過溫度四重保護，過載 / 短路為打嗝模式且異常移除后自動恢復，過壓 / 過溫為關斷輸出且重啟恢復；漏電流 **<0.25mA / 240VAC**，冷啟動浪涌電流65A。
結構設計：全防護型塑膠外殼，無風扇自然風冷設計；提供多款 DC plug 轉接頭配件，換頭操作簡便；輸入為歐式 AC 插頭，線材規格為 2 芯 H05RN-F 1.0mm。
認證合規：通過 EN61558-1、EN61558-2-16 認證，選定機型（除 48/54 型）符合 EN60335-1，還滿足 EAC TP TC 004、EAC TP TC 020 等認證要求。

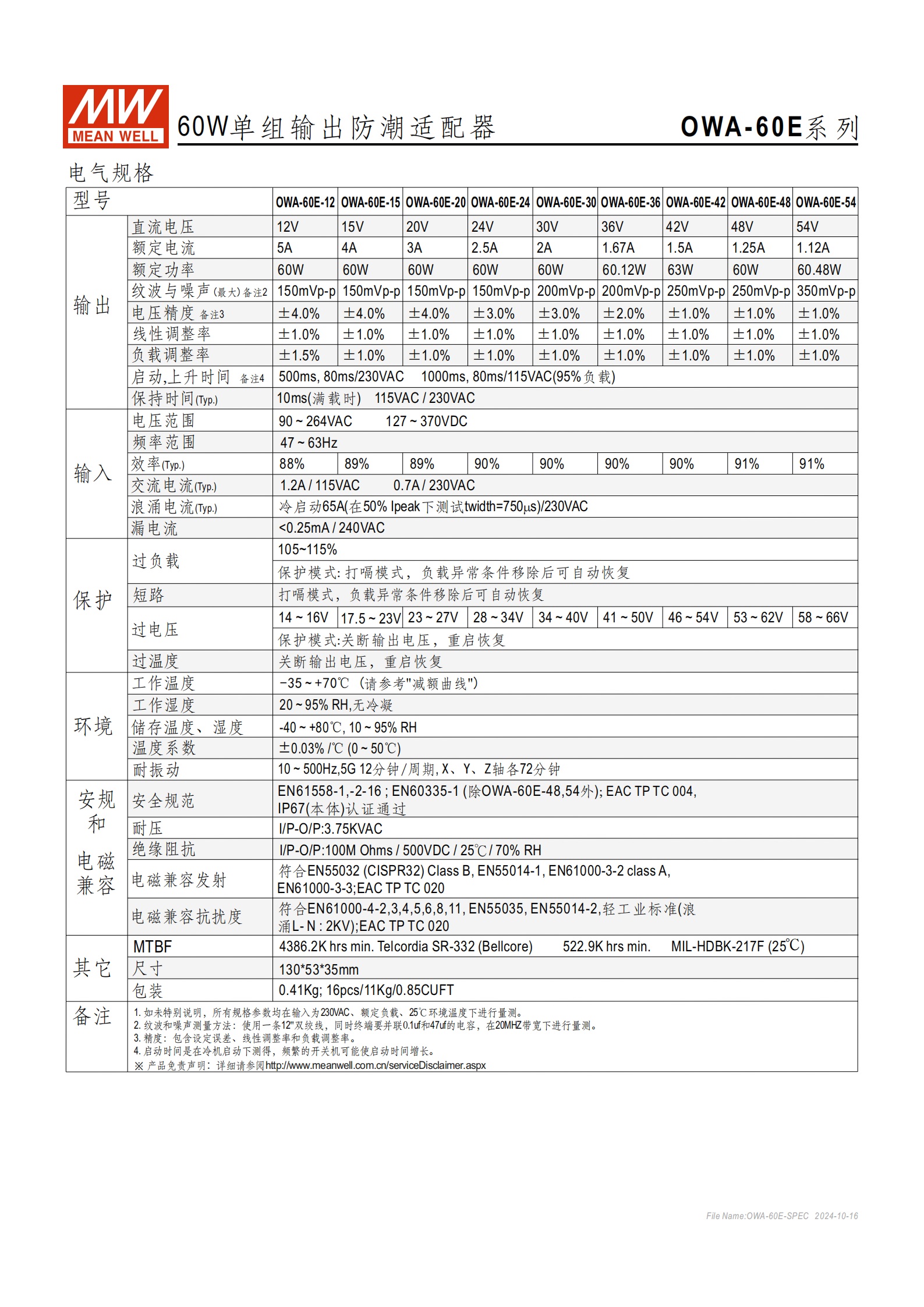

三、電氣規格詳情
該系列共 9 款型號，核心電氣參數如下表，所有參數若無特別說明，均在 230VAC 輸入、額定負載、25℃環境下測量：
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 效率（Typ.） |
|---|---|---|---|---|---|---|
| OWA-60E-12 | 12V | 5A | 60W | 150mVp-p | ±4.0% | 88% |
| OWA-60E-15 | 15V | 4A | 60W | 150mVp-p | ±4.0% | 89% |
| OWA-60E-20 | 20V | 3A | 60W | 150mVp-p | ±4.0% | 89% |
| OWA-60E-24 | 24V | 2.5A | 60W | 200mVp-p | ±3.0% | 90% |
| OWA-60E-30 | 30V | 2A | 60W | 200mVp-p | ±3.0% | 90% |
| OWA-60E-36 | 36V | 1.67A | 60.12W | 250mVp-p | ±2.0% | 90% |
| OWA-60E-42 | 42V | 1.5A | 63W | 250mVp-p | ±1.0% | 90% |
| OWA-60E-48 | 48V | 1.25A | 60W | 350mVp-p | ±1.0% | 91% |
| OWA-60E-54 | 54V | 1.12A | 60.48W | 350mVp-p | ±1.0% | 91% |
| 補充電氣參數： |
線性調整率：±1.0%（全型號）；負載調整率：僅 12V 型為 ±1.5%，其余均為 ±1.0%。
保持時間：10ms（滿載時，115VAC/230VAC）；溫度系數：±0.03%/℃（0~50℃）。
絕緣耐壓：I/P-O/P: 3.75KVAC；絕緣阻抗：I/P-O/P: 100M Ohms / 500VDC / 25℃ / 70% RH。
四、環境與物理參數
環境適應性

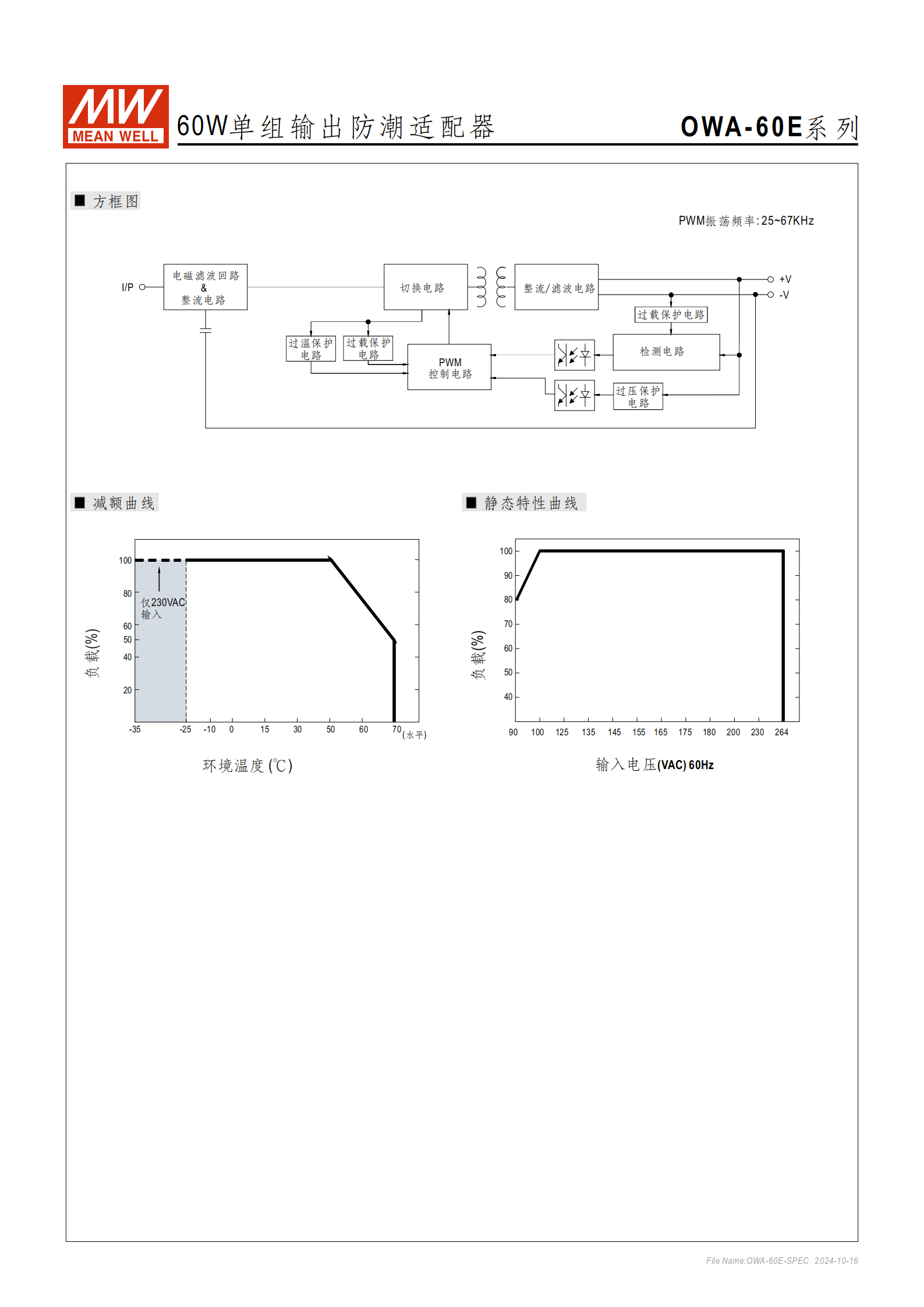

工作溫度：-35℃ ~ +70℃（需參考減額曲線，僅 230VAC 輸入適用）；工作濕度：20~95% RH，無冷凝。
儲存溫度：-40℃ ~ +80℃；儲存濕度：10~95% RH。
耐振動：10~500Hz、5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘。
物理與壽命
產品尺寸：1305335mm（公差 ±1mm）；單臺重量0.41Kg，16 臺整箱重 11Kg，體積 0.85CUFT。
平均無故障時間（MTBF）：4386.2K hrs（最小值，Telcordia SR-332 標準）、522.9K hrs（最小值，MIL-HDBK-217F 標準，25℃）。
PWM 振蕩頻率：25~67KHz。
五、電磁兼容要求
電磁兼容發射：符合 EN61000-3-3、EN55032 (CISPR32) Class B、EN55014-1、EN61000-3-2 class A，以及 EAC TP TC 020。
電磁兼容抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN55035、EN55014-2（輕工業標準，浪涌 L-N:2KV），以及 EAC TP TC 020。
六、應用場景
適用于機器人割草機、家用電器、蓄電池充電，以及在多塵或潮濕環境下使用的一般電子產品。
七、配件與安裝

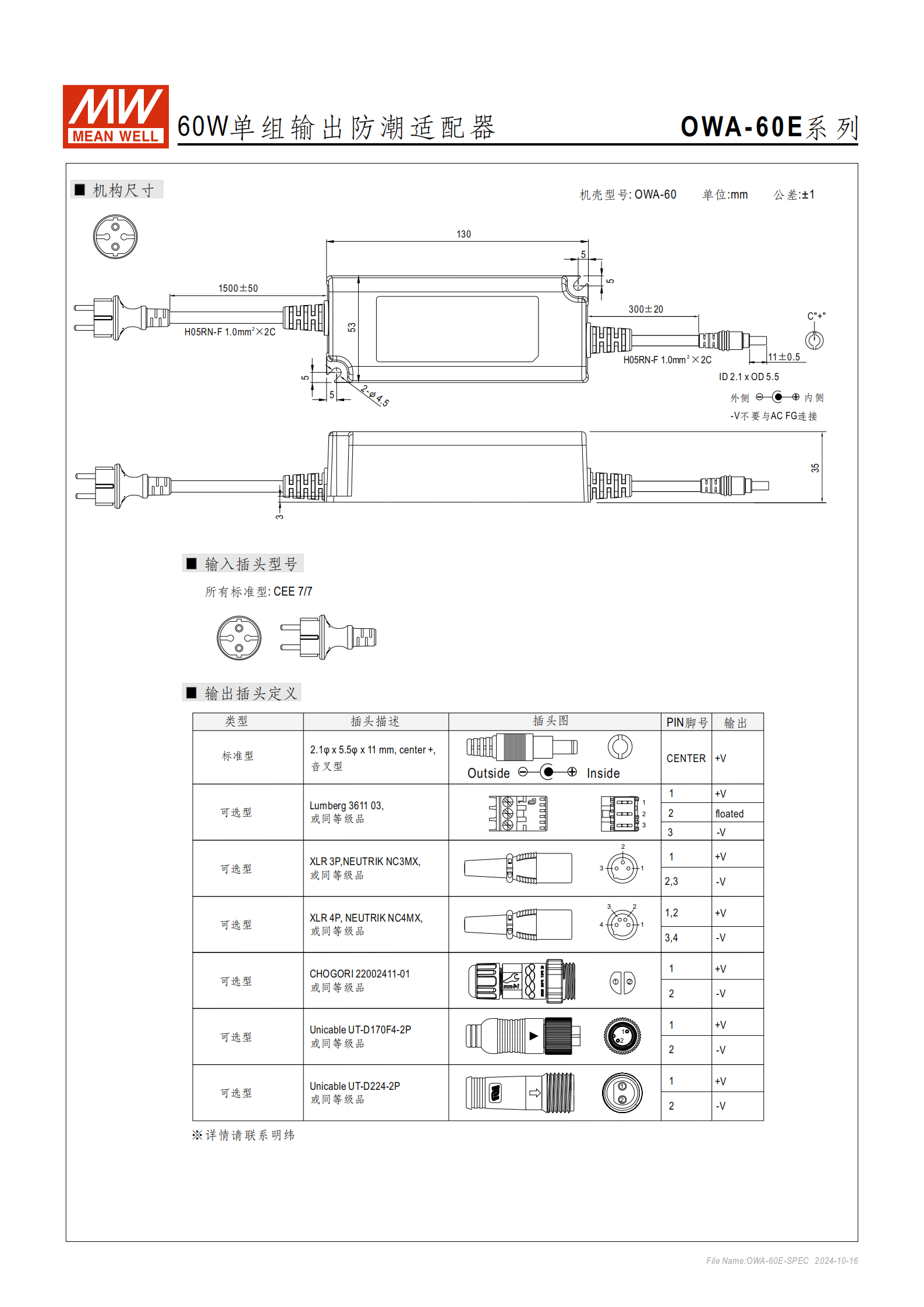

插頭配件：輸入插頭為標準 CEE 7/7 歐式 AC 插頭；輸出提供多款 DC plug 轉接頭（可單獨售賣，詳情參考明緯官網），輸出插頭以中心正極為主要定義 注意 - V 端禁止與 AC FG 連接。
關鍵問題
問題 1（產品特性與防護）：OWA-60E 系列實現 IP67 防護的核心設計是什么，同時具備哪些保護功能？
答案：核心設計為塑膠外殼內部灌滿硅膠，既提升散熱效果，又讓產品主體達到 IP67 防護等級；同時具備四重保護功能，分別是短路保護、過負載保護、過電壓保護、過溫度保護，其中過載和短路為打嗝模式，異常條件移除后可自動恢復，過壓和過溫為關斷輸出電壓，需重啟恢復。
問題 2（規格與選型）：OWA-60E 系列各型號的輸出電壓、效率有何規律，高電壓型號的核心參數優勢是什么？
答案：該系列輸出電壓覆蓋 12V~54V，共 9 款型號，效率隨輸出電壓升高逐步提升，12V 型為 88%、15/20V 型為 89%、24~42V 型為 90%、48/54V 型達 91%；高電壓型號（36V 及以上）的核心參數優勢為電壓精度更高（±1.0%~±2.0%，遠優于低電壓型的 ±3.0%~±4.0%），且負載調整率均為 ±1.0%（12V 型為 ±1.5%），輸出精度更穩定。
問題 3（使用與環境）：OWA-60E 系列的工作環境溫度范圍是多少，使用時需注意的環境與接線要點有哪些？
答案：工作溫度范圍為 **-35℃ ~ +70℃（僅 230VAC 輸入時適用，需參考產品減額曲線）；使用注意要點：①工作濕度需控制在 20~95% RH 且無冷凝，儲存溫度為 - 40℃~+80℃；②接線時 - V 端嚴禁與 AC FG 連接 **；③輸入為 90VAC~264VAC 全范圍交流，頻率 47~63Hz，無需適配地域電壓但需匹配負載電壓與型號；④產品為無風扇自然風冷，安裝需遵循官網建議的安裝方向以保證散熱
