NGE45 系列是明緯推出的45W AC-DC 高可靠壁掛式可換插頭綠能適配器，擁有國際版 (I)、歐規版 (E)、美規版 (U)三種類型，具備80~264VAC 寬電壓輸入、-30℃~+70℃寬工作溫度、空載功耗 < 0.075W、漏電流 < 100uA等核心特性，效率最高達91%且符合能效等級 Ⅵ，通過 IEC62368-1、IEC60601-1 等全球多領域國際認證，適配消費電子、醫療裝置等多類設備，標配P1J 型 DC 插頭且支持多種轉接頭更換，AC 插頭可按需選配（I 型支持多地區插頭更換），提供3 年保固，MTBF 值最低達749.9Khrs，整體采用超薄 30mm 設計，體積小巧且防護等級為 IP21。

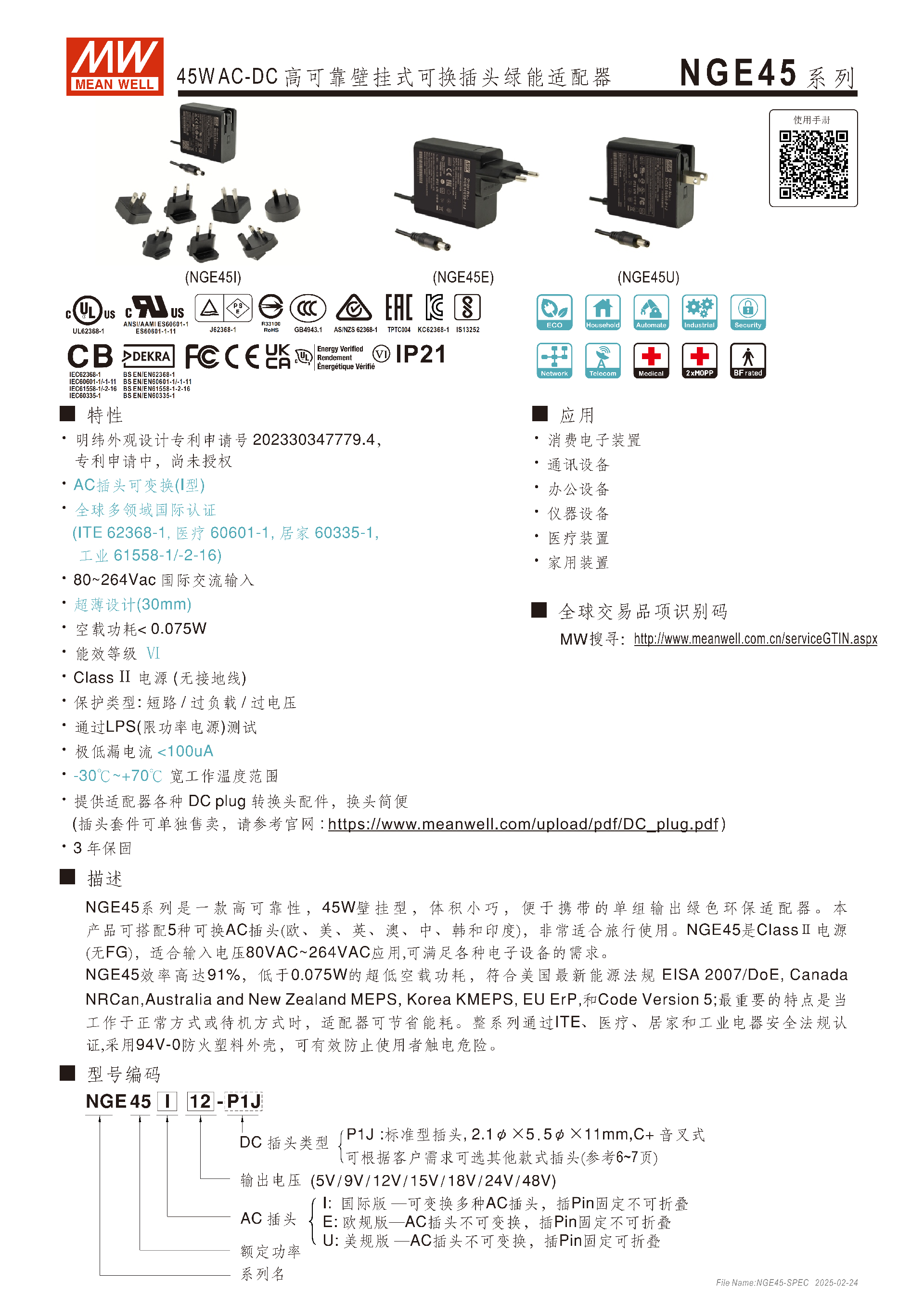

一、產品整體定位
NGE45 系列是明緯研發的45W AC-DC 高可靠壁掛式可換插頭綠能適配器，擁有外觀設計專利（申請?zhí)枺?02330347779.4，專利申請中），屬于Class Ⅱ 無接地線電源，通過 LPS 限功率電源測試，防護等級 IP21，采用 94V-0 防火塑料外殼，具備高可靠性、小巧便攜、綠色節能的特點，適配全球多地區電壓，提供3 年保固，適用于消費電子、醫療裝置等多類設備。
二、產品核心分類與型號編碼
AC 插頭分類：分 3 類，核心差異為插頭是否可換、是否可折疊
I 型（國際版）：AC 插頭可變換多地區款式，插針固定不可折疊
E 型（歐規版）：AC 插頭不可變換，插針固定不可折疊
U 型（美規版）：AC 插頭不可變換，插針固定可折疊
型號編碼規則：
NGE45+[AC插頭類型]+[輸出電壓]+P1J輸出電壓可選：5V/9V/12V/15V/18V/24V/48V
DC 插頭默認：P1J 標準型（2.1×5.5×11mm，C + 音叉式），可按需訂制其他款式

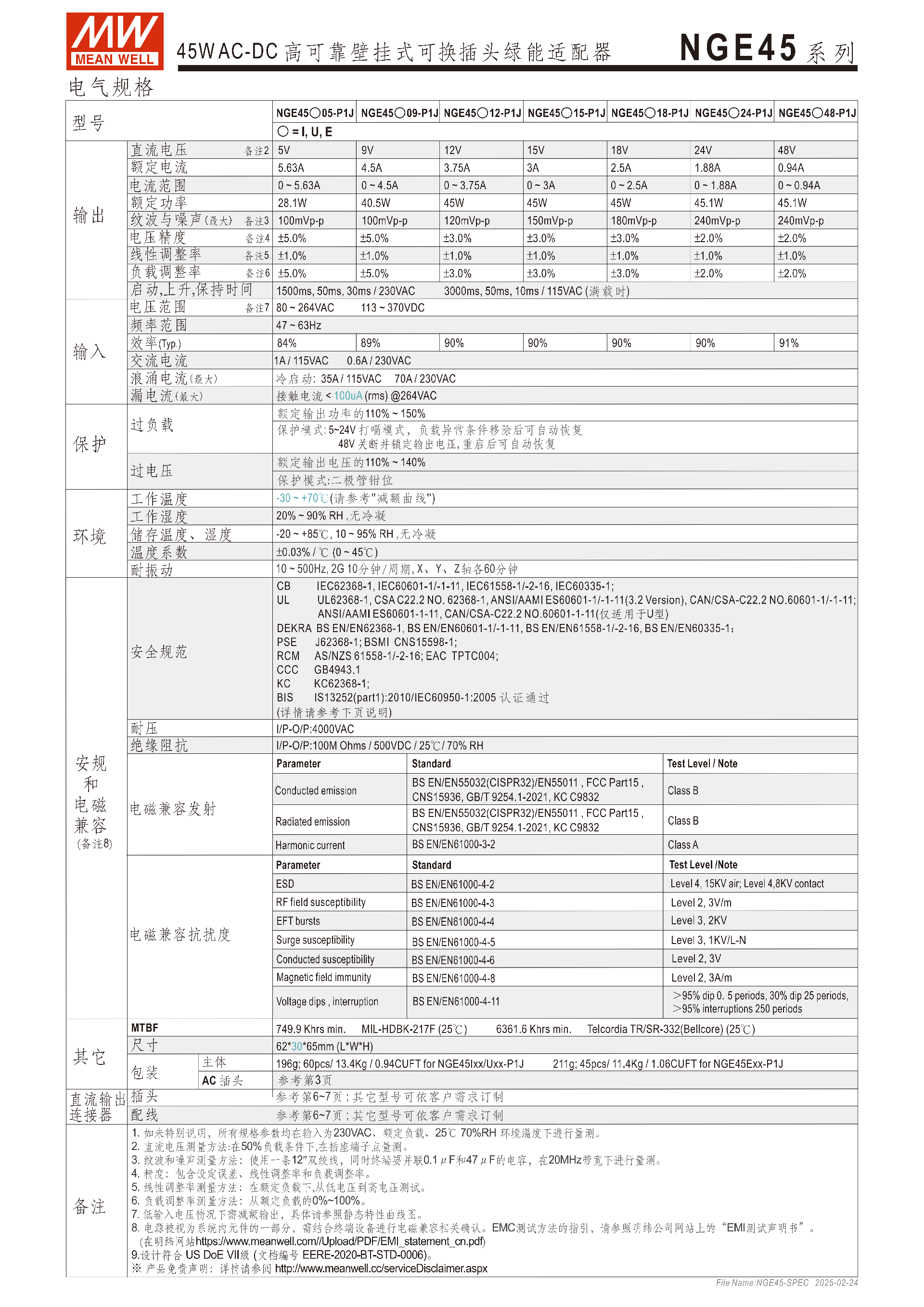

三、關鍵電氣規格（核心參數見下表）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲 (最大) | 電壓精度 | 效率 (典型) |
|---|---|---|---|---|---|---|
| NGE45 05-P1J | 5V | 5.63A | 28.1W | 100mVp-p | ±5.0% | 84% |
| NGE45 09-P1J | 9V | 4.5A | 40.5W | 100mVp-p | ±3.0% | 89% |
| NGE45 12-P1J | 12V | 3.75A | 45W | 120mVp-p | ±2.0% | 90% |
| NGE45 15-P1J | 15V | 3A | 45W | 150mVp-p | ±2.0% | 90% |
| NGE45 18-P1J | 18V | 2.5A | 45W | 180mVp-p | ±3.0% | 90% |
| NGE45 24-P1J | 24V | 1.88A | 45W | 240mVp-p | ±5.0% | 90% |
| NGE45 48-P1J | 48V | 0.94A | 45.1W | 240mVp-p | ±5.0% | 91% |
| 通用電氣參數： |
輸入：80~264VAC（113~370VDC），頻率 47~63Hz，浪涌電流最大 35A/115VAC、70A/230VAC
功耗與電流：空載功耗 < 0.075W，漏電流 <100uA (rms)@264VAC
調整率：線性調整率均 ±1.0%，負載調整率 ±2.0%~±5.0%
啟動 / 上升 / 保持時間：230VAC 下 1500ms/50ms/30ms，115VAC 滿載下 3000ms/50ms/10ms
保護功能：短路 / 過負載（110%~150% 額定功率）/ 過電壓（110%~140% 額定電壓）保護，過負載 5~24V 型號為關斷鎖定，其余為打嗝模式，異常移除后自恢復
四、環境與可靠性參數
溫度與濕度
工作溫度：-30℃~+70℃（需按減額曲線降載輸出），工作濕度 20%~90% RH 無冷凝
儲存溫度 / 濕度：-20℃~+85℃，10%~95% RH 無冷凝
溫度系數：±0.03%/℃（0~45℃）
機械可靠性：耐振動 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
平均無故障時間（MTBF）：25℃下，MIL-HDBK-217F 標準 **≥749.9Khrs**，Telcordia TR/SR-332 標準 **≥6361.6Khrs**
五、全球認證體系
產品通過工業、醫療、居家、通用四大類國際認證，覆蓋全球主要地區，核心認證如下：
通用安全：IEC62368-1、IEC61558-1/-2-16、IEC60335-1、UL62368-1、CCC GB4943.1
醫療安全：IEC60601-1/-1-11、ANSI/AAMI ES60601-1/-1-11（3.2 版本）
地區認證：KC62368-1（韓國）、IS13252（印度）、AS/NZS 62368-1（澳新）、PSE J62368-1（日本）
電磁兼容（EMC）：FCC Part15、GB/T 9254.1-2021、BS EN/EN55032 等，傳導 / 輻射發射為Class B，抗擾度達 ESD Level4、浪涌 Level3 等標準
六、物理與包裝參數
尺寸與重量：主體尺寸62×30×65mm(LWH)（公差 ±1mm，超薄 30mm 設計）；I/U 型單重 196g，E 型單重 211g
包裝規格：I/U 型 60pcs / 箱，凈重 13.4Kg，體積 0.94CUFT；E 型 45pcs / 箱，凈重 11.4Kg，體積 1.06CUFT
配線規格：依輸出電壓區分線材規格，長度分 1000±50mm/1500±50mm
5~12V：UL 1185 16AWG
15V：UL 1185 18AWG
18~48V：UL 1185 20AWG
七、配件與插頭更換

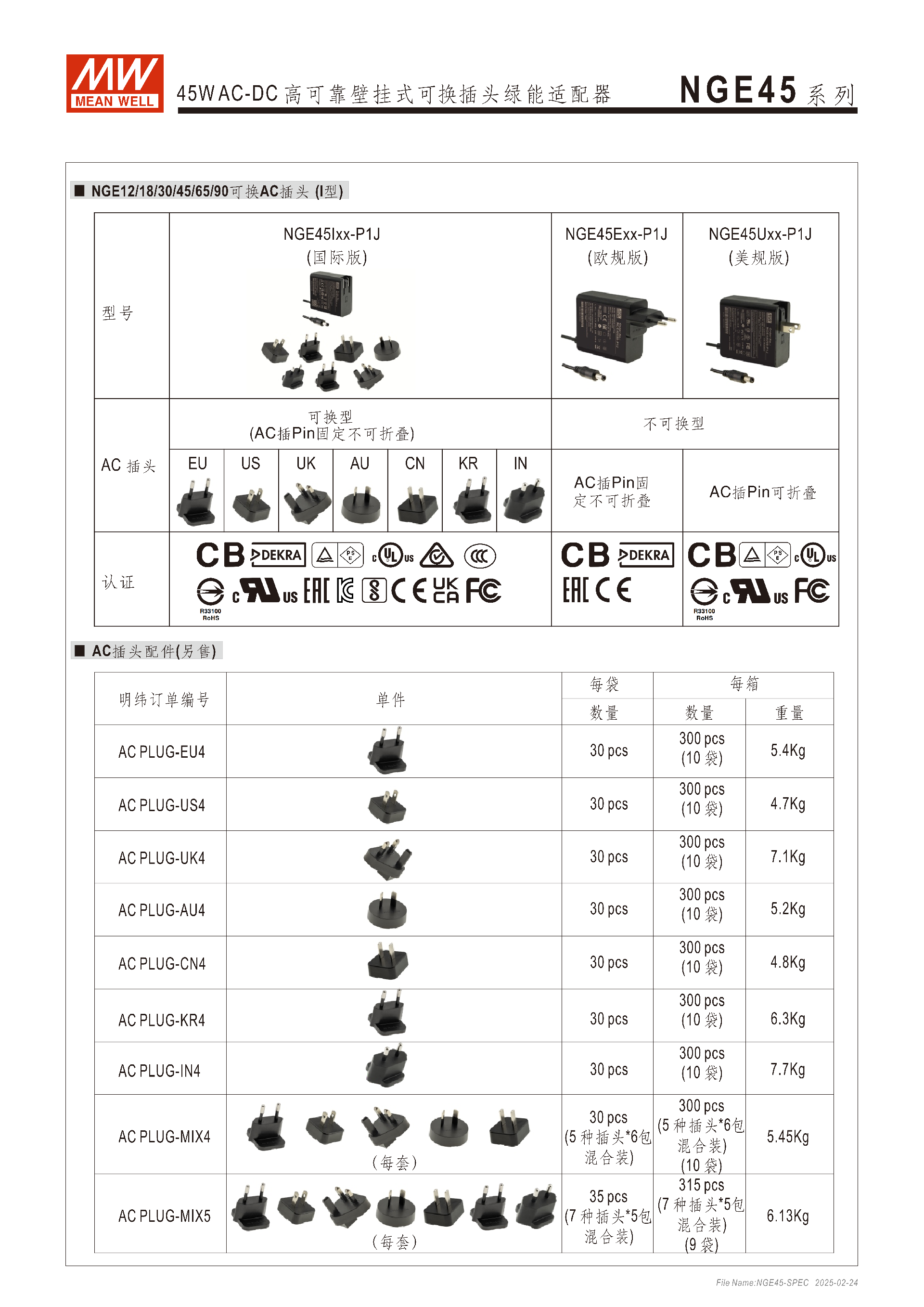

AC 插頭配件：I 型需單獨訂購 AC 插頭，支持 EU/US/UK/AU/CN/KR/IN7 種地區插頭，均為單獨售賣，有單款裝 / 混合裝（MIX4/MIX5），如 AC PLUG-EU4 每箱 300pcs（10 袋 ×30pcs）重 5.4Kg
DC 插頭與轉接頭
標配 P1J 音叉式 DC 插頭，針腳定義為外側地、內側正極（C+）
支持多種 DC 插頭更換：音叉式（P1I/P1L 等）、桶式（P2I/P2J 等）、鎖式（P2K/P2C 等），還有迷你針型、DIN 針型等轉接頭
更換方式：①明緯訂制修改（需最小訂購量）；②選購快速轉接頭自行更換（無起訂量，耐電流最大 7.5A）

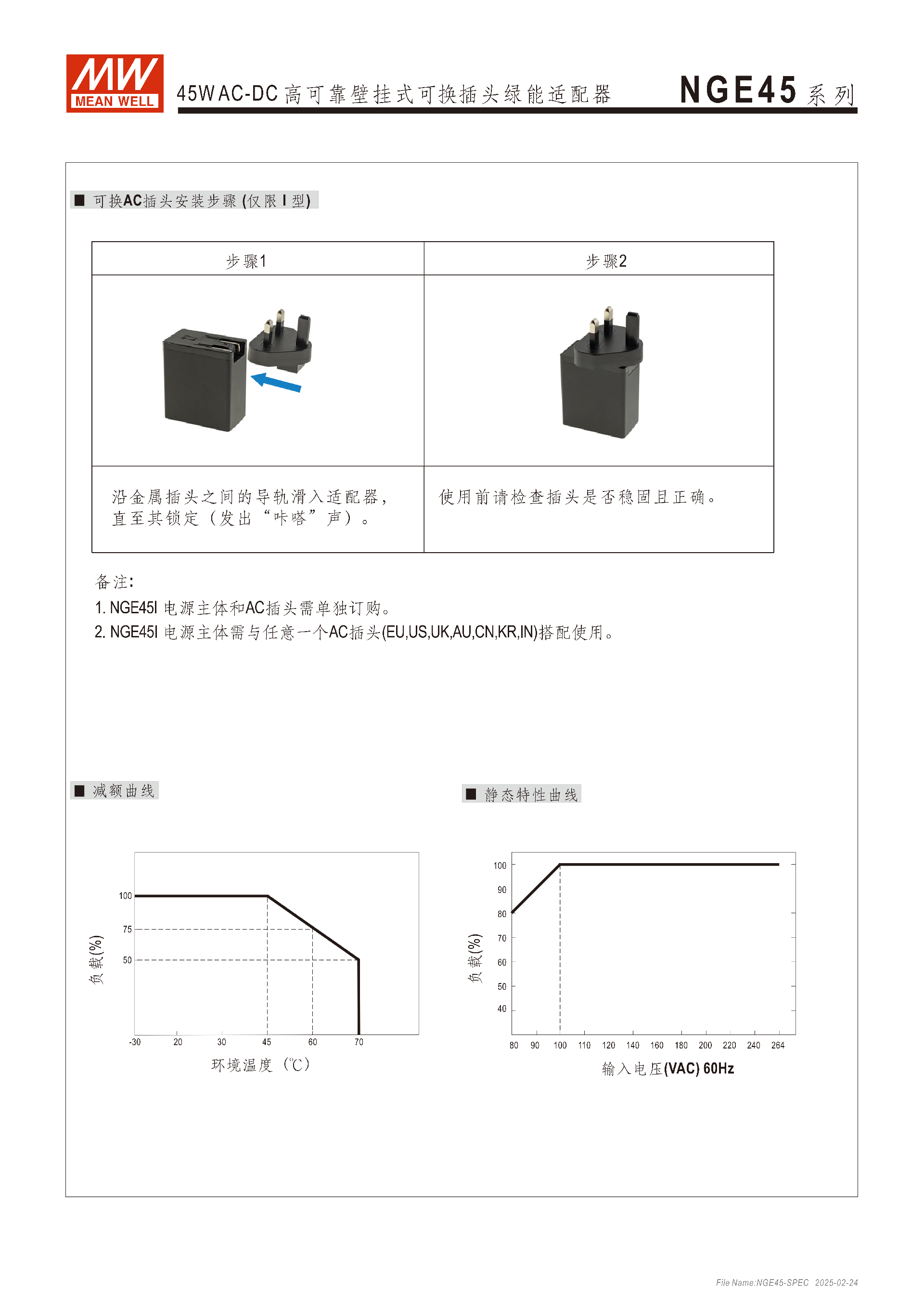

I 型 AC 插頭安裝：沿金屬插頭導軌滑入適配器至鎖定（咔嗒聲），使用前檢查插頭穩固性
八、節能與合規
能效等級：能效等級 Ⅵ，設計符合 US DoE VII 級（文檔編號 EERE-2020-BT-STD-0006）
能源法規：符合美國 EISA 2007/DoE、加拿大 NRCan、澳新 MEPS、韓國 MEPS、歐盟 ErP、Code Version 5 等多國最新能源法規，正常 / 待機狀態均能節能
關鍵問題
問題 1：NGE45 系列適配器的核心節能特性與能效合規要求有哪些？
答案：核心節能特性為空載功耗 < 0.075W、漏電流 < 100uA，效率最高達 91%，且為 Class Ⅱ 無接地線電源并通過 LPS 限功率測試；能效合規上符合能效等級 Ⅵ，設計滿足 US DoE VII 級，同時適配美國 EISA 2007/DoE、歐盟 ErP、澳新 MEPS 等全球多國最新能源法規，正常工作和待機狀態均能實現能耗節省。
問題 2：NGE45 系列 I/E/U 三種型號的 AC 插頭核心差異是什么，I 型的 AC 插頭安裝與選購注意事項有哪些？
答案：AC 插頭核心差異：①I 型（國際版）可變換多地區 AC 插頭，插針固定不可折疊；②E 型（歐規版）AC 插頭不可變換，插針固定不可折疊；③U 型（美規版）AC 插頭不可變換，插針固定可折疊。I 型 AC 插頭注意事項：①主體與 AC 插頭需單獨訂購，需搭配 EU/US/UK/AU/CN/KR/IN 任意一款 AC 插頭使用；②安裝方式為沿金屬插頭之間的導軌滑入適配器至鎖定（發出咔嗒聲），使用前必須檢查插頭是否穩固正確；③AC 插頭配件為單獨售賣，有單款裝和混合裝可選。
問題 3：NGE45 系列適配器的 DC 插頭更換方式有哪些，標配插頭參數及轉接頭耐電流上限是多少？
答案：DC 插頭更換有兩種方式：①向明緯申請訂制修改，該方式有最小訂購量要求；②自行選購快速轉接頭對插轉換，無最小訂購量要求，可參考明緯官網選購指南。標配插頭為 P1J 標準型音叉式 DC 插頭，參數為2.1×5.5×11mm，針腳定義為外側地、內側正極（C+）；快速轉接頭的耐電流上限為最大 7.5A（迷你針型轉接頭為最大 5A）
