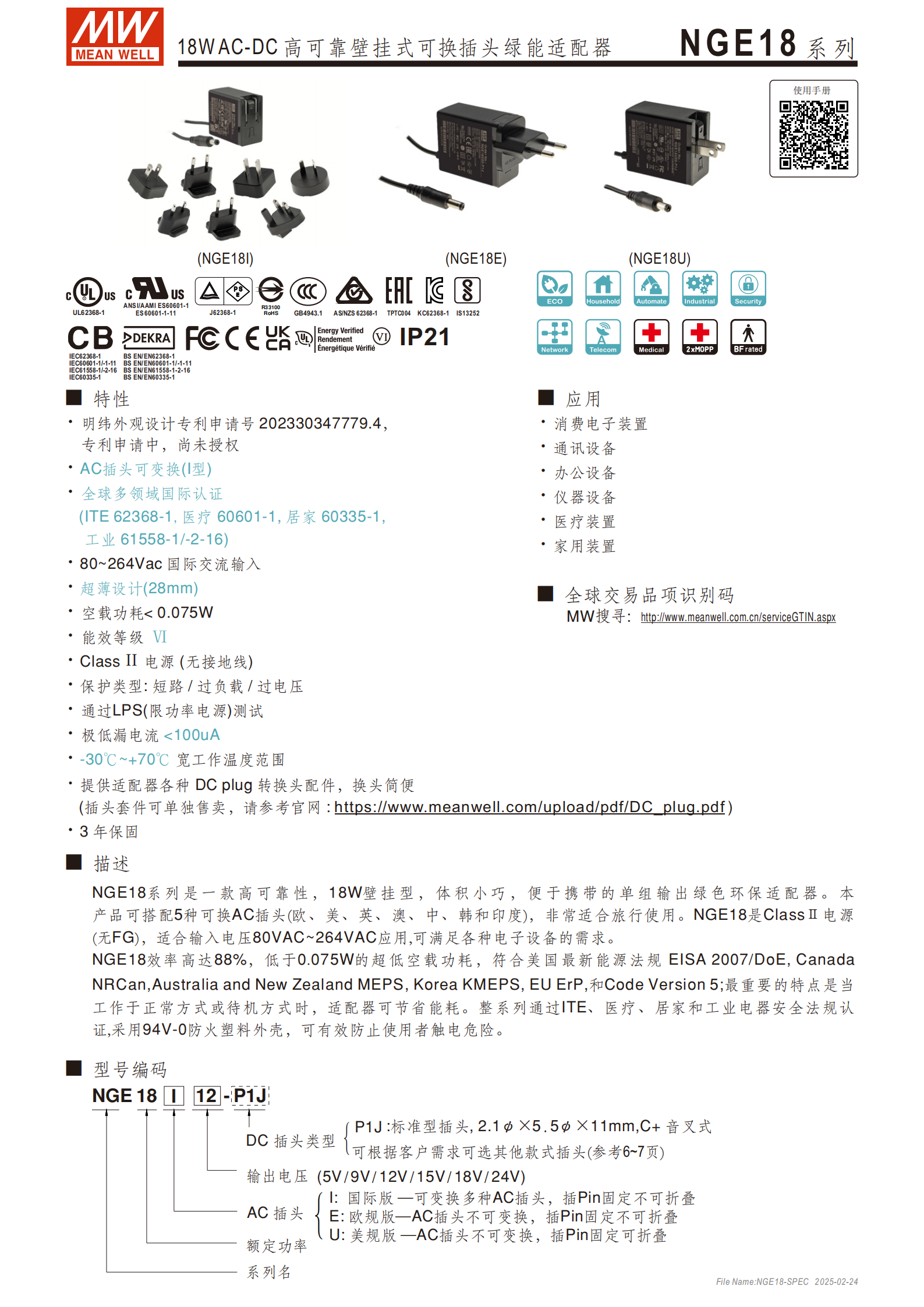

NGE18 系列是明緯推出的18W 高可靠壁掛式可換插頭綠能 AC-DC 適配器，擁有國際版 (I)、歐規版 (E)、美規版 (U)三款類型，具備80~264VAC 寬交流輸入、超薄 28mm 設計、Class Ⅱ 無接地線等核心特性，空載功耗 **<0.075W**、漏電流 **<100μA**，工作溫度覆蓋 **-30℃~+70℃，通過IEC62368-1、IEC60601-1等全球多領域國際認證，適配5V/9V/12V/15V/18V/24V六種直流輸出電壓，配套可更換 AC/DC 插頭配件，適用于消費電子、通訊、醫療裝置等多類設備，提供3 年保固 **，MTBF 值最低達1272.8 Khrs，是一款高適配、高安全、低功耗的通用型適配器。
NGE18 系列是明緯研發的18W AC-DC 高可靠壁掛式可換插頭綠能適配器，擁有國際版 (I)、歐規版 (E)、美規版 (U)三種型號，申請外觀設計專利（申請?zhí)枺?02330347779.4，未授權），整體為超薄 28mm 設計，機殼采用94V-0 防火塑料，具備 IP21 防護等級，屬于Class Ⅱ 無接地線電源，通過 LPS 限功率電源測試，提供3 年保固，是適配全球多地區、多設備的通用型適配器。
二、核心產品特性
寬幅適配：交流輸入電壓80~264VAC、頻率47~63Hz，支持全球多數地區電網；工作溫度 **-30℃~+70℃，儲存溫濕度-20℃~+85℃/10%~95% RH（無冷凝）**，耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘）。
低耗節能：空載功耗 **<0.075W**，能效等級 Ⅵ，符合美國 DoE、加拿大 NRCan、歐盟 ErP 等多國能源法規，正常 / 待機狀態均能節能，轉換效率最高達88%（18V/24V 款）。
高安全性：具備短路、過負載、過電壓三重保護，過負載為110%~150% 額定功率打嗝模式（故障移除自動恢復），過電壓為115%~140% 額定電壓二極管鉗位保護；漏電流 **<100μA（rms）@264VAC**，絕緣阻抗 I/P-O/P100M Ohms/500VDC，耐壓 I/P-O/P4000VAC，滿足 2xMOPP 醫療防護要求。
靈活換頭：國際版 (I) 支持EU/US/UK/AU/CN/KR/IN七種 AC 插頭更換，DC 端標配 P1J 插頭（2.1×5.5×11mm），多款快速轉接頭可選，換頭操作簡便，插頭配件可單獨購買。
三、關鍵電氣規格

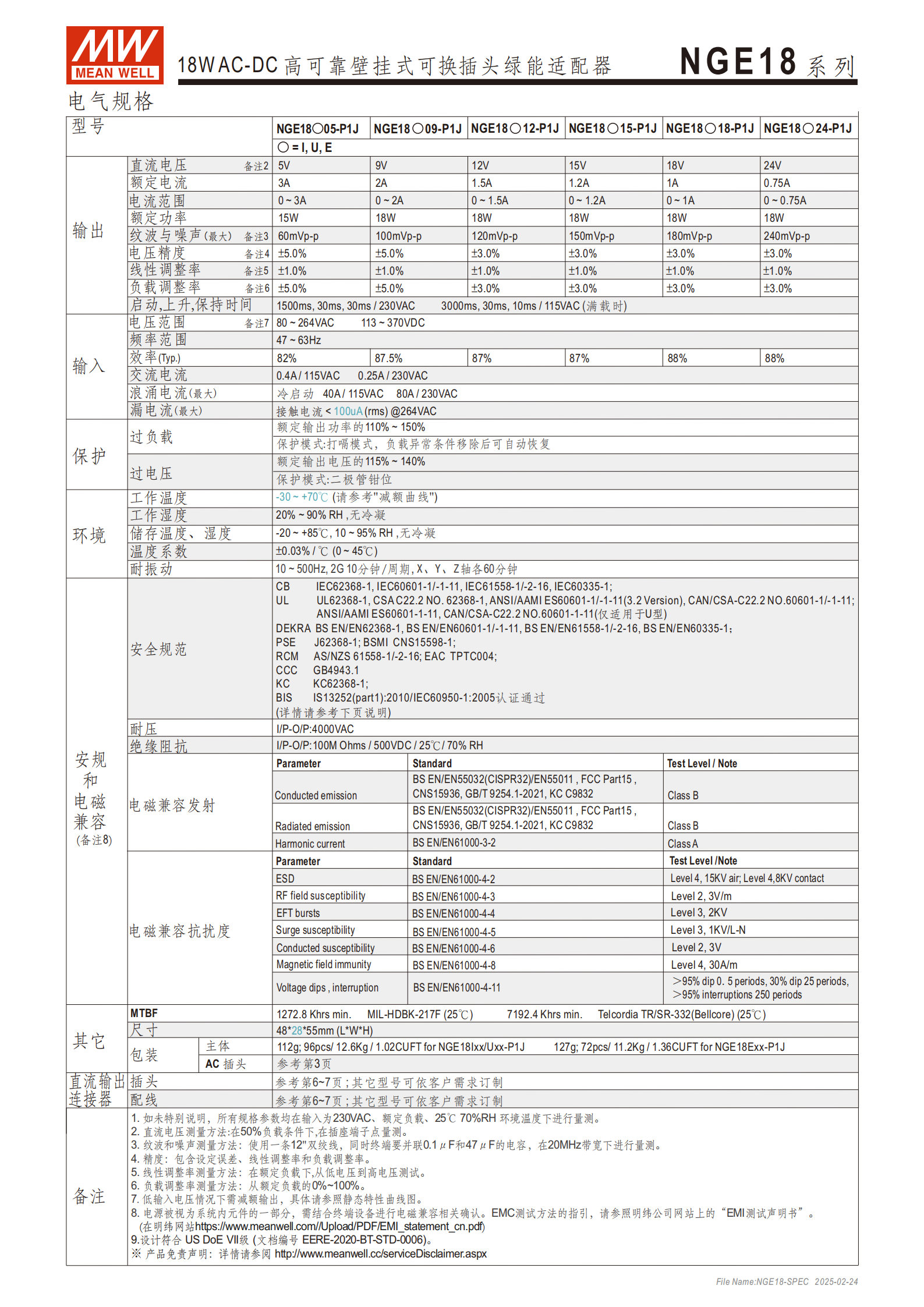

NGE18 系列提供 6 種直流輸出電壓，核心規格如下表（額定輸入 230VAC、25℃/70% RH 環境）：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 | 轉換效率（Typ.） | 電壓精度 |
|---|---|---|---|---|---|---|
| NGE1805-P1J | 5V | 3A | 15W | 60mVp-p | 82% | ±5.0% |
| NGE1809-P1J | 9V | 2A | 18W | 100mVp-p | 87.5% | ±5.0% |
| NGE1812-P1J | 12V | 1.5A | 18W | 120mVp-p | 87% | ±3.0% |
| NGE1815-P1J | 15V | 1.2A | 18W | 150mVp-p | 87% | ±3.0% |
| NGE1818-P1J | 18V | 1A | 18W | 180mVp-p | 88% | ±3.0% |
| NGE1824-P1J | 24V | 0.75A | 18W | 240mVp-p | 88% | ±3.0% |
| 補充電氣參數： |
浪涌電流（冷啟動）：40A/115VAC、80A/230VAC；
啟動 / 上升 / 保持時間：230VAC 滿載時 1500ms/30ms/30ms，115VAC 滿載時 3000ms/30ms/10ms；
溫度系數：±0.03%/℃（0~45℃）；
MTBF：25℃下1272.8 Khrs（MIL-HDBK-217F 標準）、7192.4 Khrs（Telcordia TR/SR-332 標準）。
四、產品型號與結構尺寸
型號區分
I 型（國際版）：AC 插頭可換，插腳固定不可折疊，凈重 112g，96pcs / 箱（12.6Kg/1.02CUFT）；
E 型（歐規版）：AC 插頭不可換，插腳固定不可折疊，凈重 127g，72pcs / 箱（11.2Kg/1.36CUFT）；
U 型（美規版）：AC 插頭不可換，插腳可折疊，凈重 112g，同 I 型包裝規格。
機構尺寸：整體統一為48×28×55mm（L×W×H，公差 ±1mm）；
配線規格：線長均為1500±50mm，5~9V 款用 UL 1185 18AWG線材，12~24V 款用 UL 1185 20AWG線材。
五、認證標準
系列產品通過IT、醫療、居家、工業四大領域全球多地區認證，核心認證如下：
通用安全：IEC62368-1、UL62368-1、GB4943.1、KC62368-1、PSE J62368-1 等；
醫療認證：IEC60601-1/-1-11、ANSI/AAMI ES60601-1/-1-11、BS EN/EN60601-1/-1-11 等；
工業 / 居家：IEC61558-1/-2-16、IEC60335-1、BS EN/EN61558-1/-2-16 等；
電磁兼容：FCC Part15、BS EN/EN55032（CISPR32）、GB/T 9254.1-2021、KC C9832 等，發射等級為Class B，抗擾度達 ESD Level 4、Surge Level 3 等高標準。
六、配件與安裝

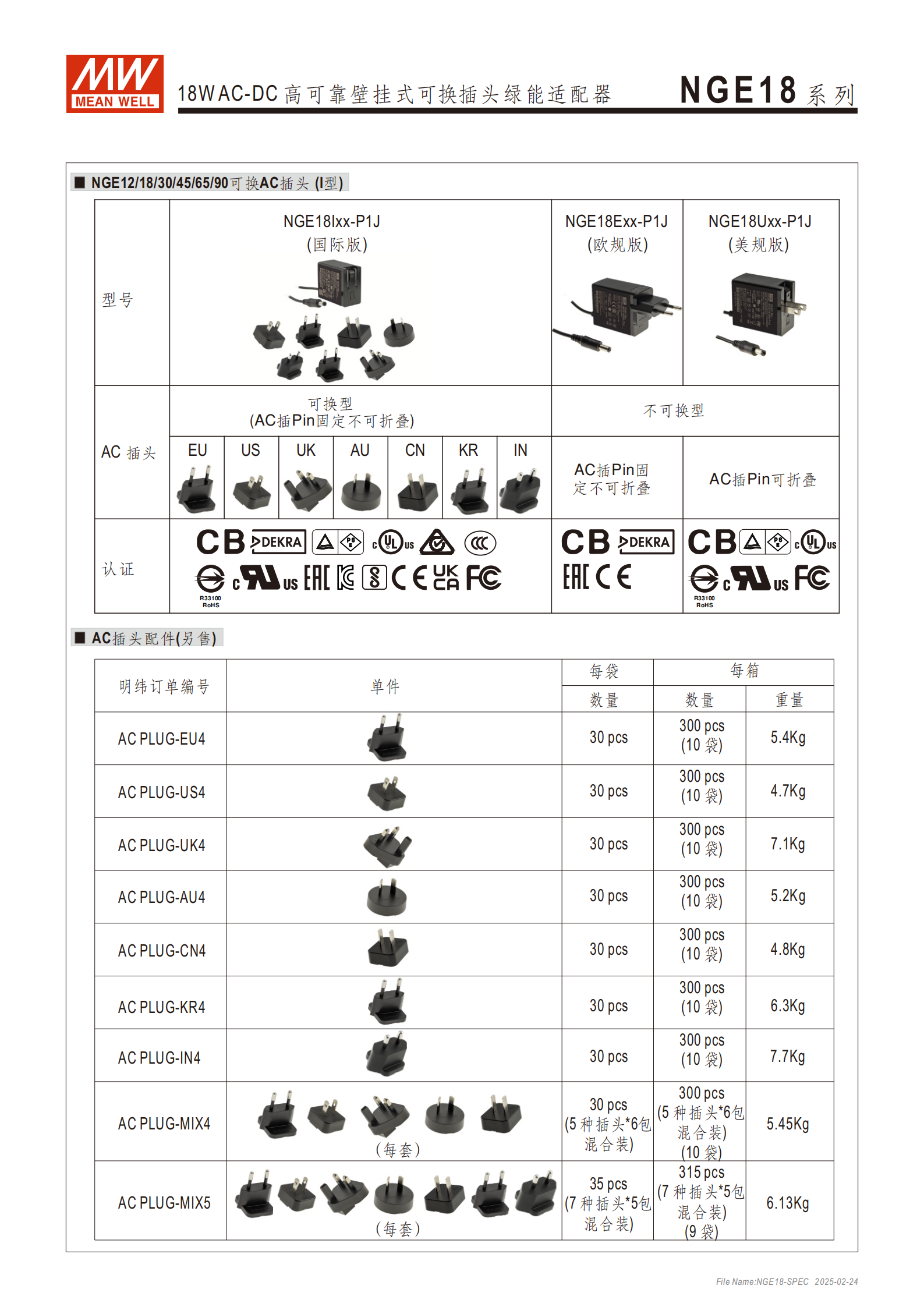

AC 插頭配件：共 7 款（EU/US/UK/AU/CN/KR/IN），可單獨購買或選混合裝（MIX4/MIX5），每袋 30pcs，每箱 10 袋，國際版 (I) 需主體與 AC 插頭單獨訂購，搭配使用；
DC 插頭配件：標配 P1J 音叉式插頭（C+），多款快速轉接頭可選（音叉式、桶式、鎖式、針式等），耐電流最大7.5A，訂制品支持修改 DC 接頭，快速轉接頭無最小訂購量；

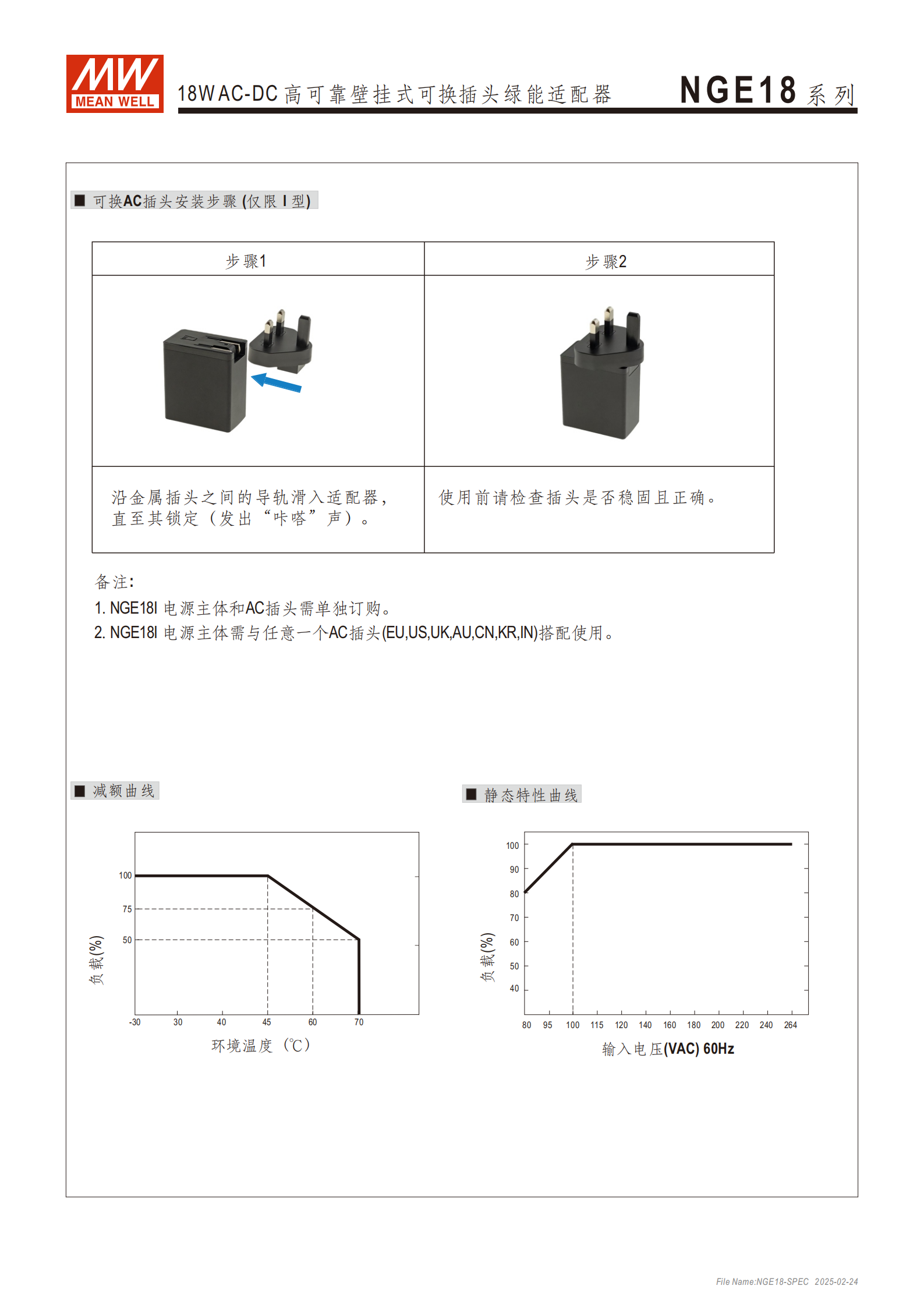

安裝方式：I 型 AC 插頭為導軌滑入鎖定式，沿金屬插頭導軌滑入至發出 “咔嗒” 聲即可，使用前需檢查插頭穩固性；
使用要求：低輸入電壓 / 高溫環境需按減額曲線降低負載輸出，電源作為系統元件，需結合終端設備完成電磁兼容確認。
七、應用場景
適配80~264VAC輸入的各類低壓設備，核心應用：消費電子裝置、通訊設備、辦公設備、儀器設備、醫療裝置、家用裝置。
關鍵問題
問題 1：NGE18 系列不同版本的 AC 插頭核心差異是什么，國際版 (I) 的 AC 插頭使用有何特殊要求？
答案：NGE18 系列分國際版 (I)、歐規版 (E)、美規版 (U)，AC 插頭差異為：I 型支持 EU/US/UK/AU/CN/KR/IN 七種插頭更換，插腳固定不可折疊；E 型插頭不可換，插腳固定不可折疊；U 型插頭不可換，插腳可折疊。國際版 (I) 的特殊要求：①電源主體與 AC 插頭需單獨訂購；②主體必須與任意一款 7 種 AC 插頭搭配使用，不可單獨使用；③插頭安裝為導軌滑入鎖定式，需確認安裝后發出 “咔嗒” 聲保證穩固。
問題 2：NGE18 系列的安全保護體系包含哪些內容，各保護模式的觸發條件和恢復方式是什么？
答案：該系列具備短路、過負載、過電壓三重核心保護，配套高絕緣 / 耐壓、低漏電流、防火外殼等基礎安全設計，具體保護規則：①過負載保護：觸發條件為輸出功率達到額定功率的 110%~150%，保護模式為打嗝模式，負載異常條件移除后可自動恢復；②過電壓保護：觸發條件為輸出電壓達到額定電壓的 115%~140%，保護模式為二極管鉗位；③短路保護：無明確觸發數值，隨短路故障自動啟動保護，故障移除后恢復正常。
問題 3：NGE18 系列 DC 端的插頭配置有哪些選擇，不同需求下如何挑選？
答案：該系列 DC 端標配P1J 標準音叉式插頭（2.1×5.5×11mm，C+），其余選擇分兩類：①快速轉接頭：無最小訂購量，可單獨購買，包含音叉式、桶式、鎖式、針式、DIN3/4 針鎖式等多款，耐電流分 5A/7.5A，滿足不同設備接口需求；②訂制品修改：支持定制 DC 接頭類型，需滿足明緯最小訂購量要求，同時可定制剝線鍍錫引線的長度。若為常規設備適配，直接選對應規格快速轉接頭即可；若為批量定制設備，可申請 DC 接頭訂制品修改。
