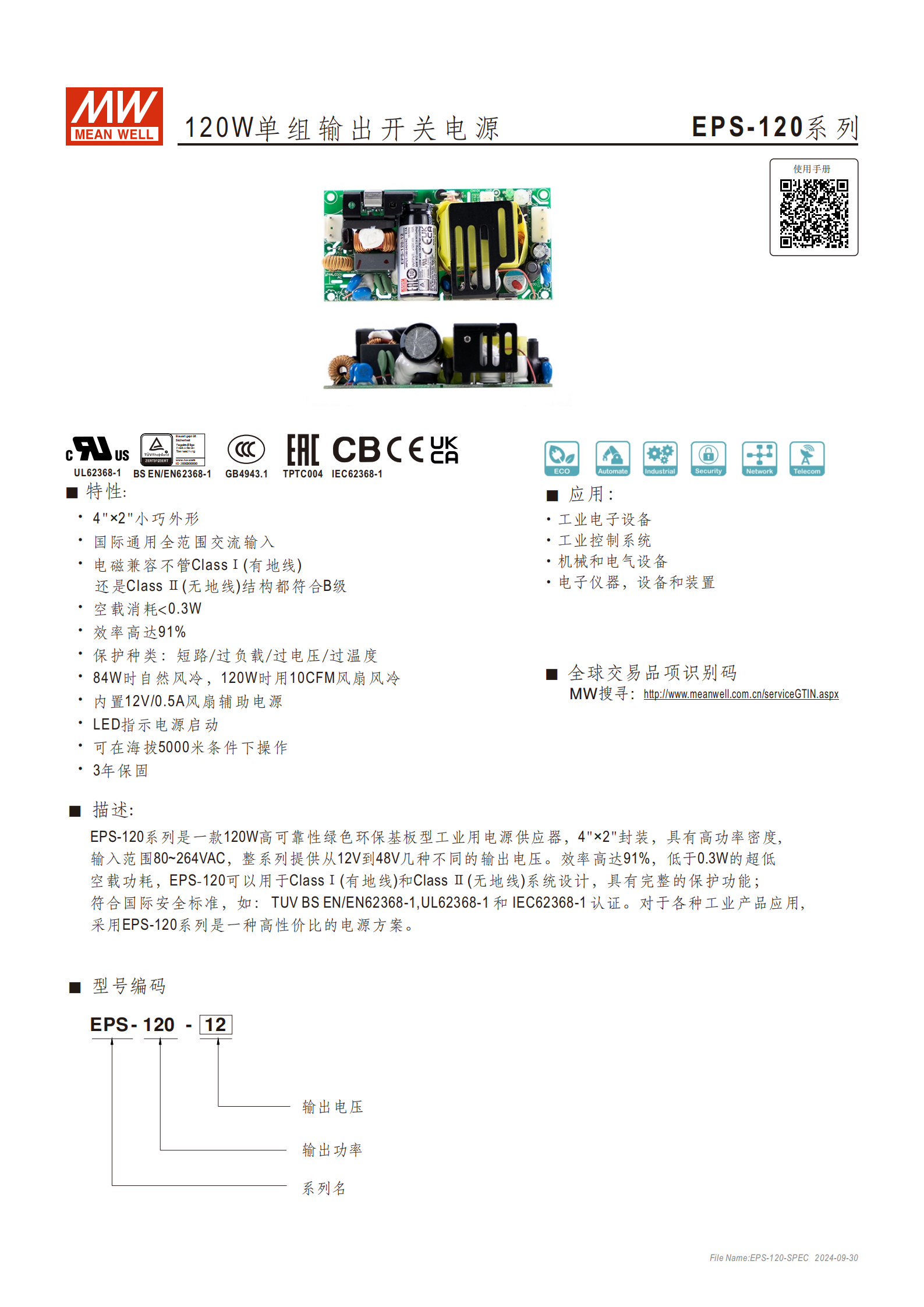

EPS-120 系列是一款 120W 單組輸出基板型工業用開關電源，采用 4"×2" 小巧封裝，輸入電壓范圍 80~264VAC（兼容 113~370VDC），輸出電壓涵蓋 12V、15V、24V、27V、48V 等規格，自然風冷下額定功率 84W、10CFM 風扇風冷時達 120W，效率最高 91%，空載功耗 < 0.3W，具備短路 / 過負載 / 過電壓 / 過溫度完整保護功能，符合 UL62368-1 等多項國際安全與 EMC B 級標準，可在海拔 5000 米、-30~+70°C 環境下工作，內置 12V/0.5A 風扇輔助電源，提供 3 年保固，適用于工業電子設備、控制系統等多種場景。
產品名稱：EPS-120 系列 120W 單組輸出開關電源
產品定位：高可靠性、綠色環保的基板型工業用電源供應器
核心優勢：高功率密度、寬輸入電壓范圍、低空載功耗、完整保護功能、國際認證齊全、高性價比
封裝與尺寸：4"×2"（101.6×50.8×29mm，L×W×H），重量 0.15Kg，包裝規格 72pcs/11.8Kg/0.82CUFT
保固期：3 年

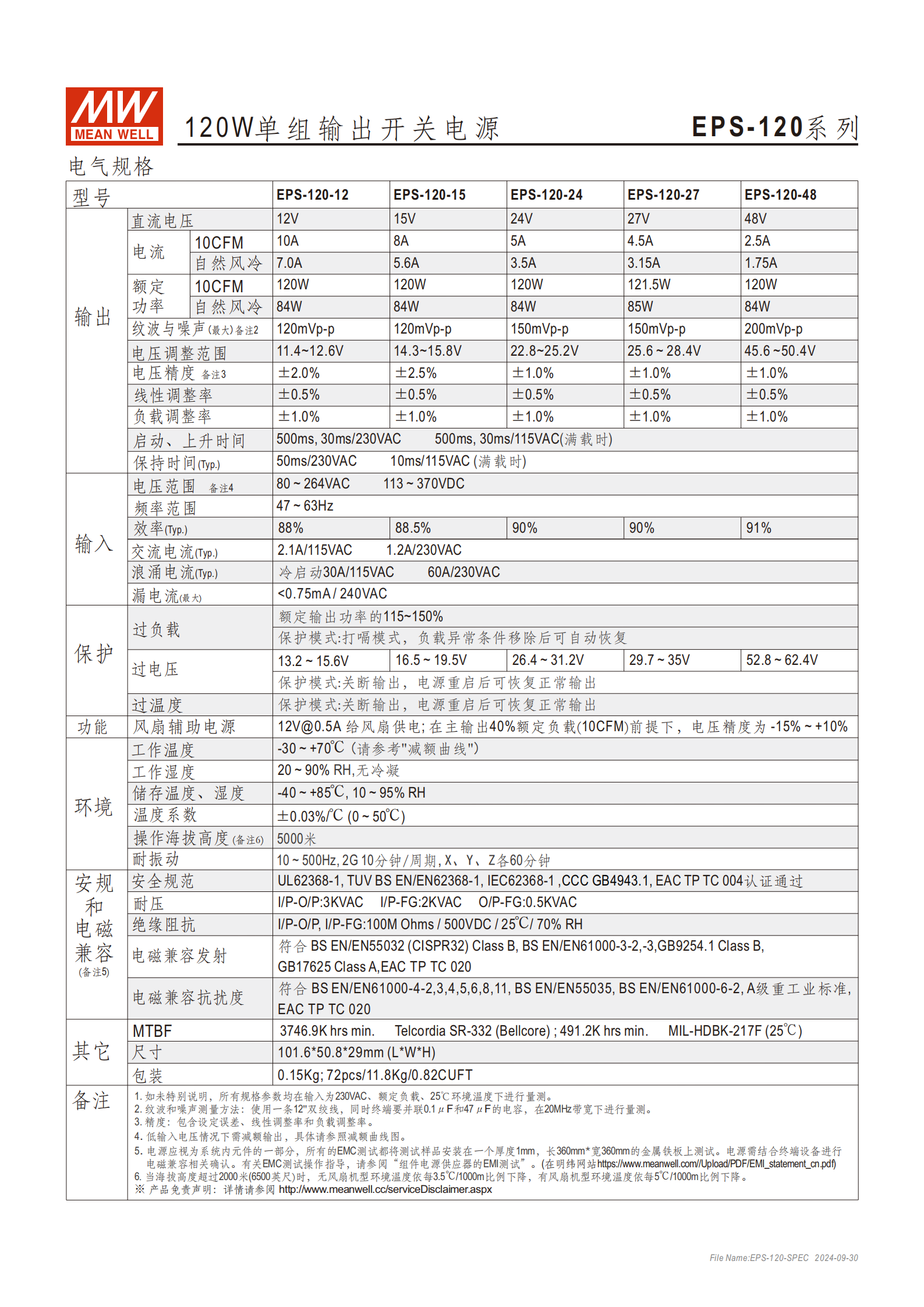

二、核心電氣參數（關鍵規格匯總表）
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入特性 | 電壓范圍 | 80~264VAC（交流）、113~370VDC（直流） |
| 頻率范圍 | 47~63Hz | |
| 浪涌電流 | 冷啟動 30A/115VAC、60A/230VAC | |
| 漏電流（最大） | <0.75mA/240VAC | |
| 輸出特性（分型號） | 型號 - 輸出電壓 - 自然風冷電流 - 風扇風冷電流 - 自然風冷功率 - 風扇風冷功率 - 紋波噪聲（最大） | EPS-120-12：12V、7.0A、8A、84W、120W、120mVp-pEPS-120-15：15V、5.6A、8A、84W、120W、120mVp-pEPS-120-24：24V、3.5A、5A、84W、120W、150mVp-pEPS-120-27：27V、3.15A、4.5A、85W、121.5W、150mVp-pEPS-120-48：48V、1.75A、2.5A、84W、120W、200mVp-p |
| 電壓調整范圍 | EPS-120-12：11.4~12.6V；EPS-120-15：14.3~15.8V；EPS-120-24：22.8~25.2V；EPS-120-27：25.6~28.4V；EPS-120-48：45.6~50.4V | |
| 電壓精度 | ±1.0%~±2.5%（含設定誤差、線性調整率、負載調整率） | |
| 線性 / 負載調整率 | 均為 ±1.0% | |
| 效率與啟動 | 最高效率 | 91% |
| 啟動 / 上升時間 | 500ms，30ms/230VAC（滿載時）；500ms，30ms/115VAC（滿載時） | |
| 保持時間（Typ） | - |
三、保護功能
過負載保護：觸發條件為額定輸出功率的 115~150%，保護模式為打嗝模式，負載異常移除后可自動恢復
過電壓保護：不同型號觸發電壓不同（13.2~15.6V、16.5~19.5V、26.4~31.2V、29.7~35V、52.8~62.4V），保護模式為關斷輸出，電源重啟后恢復
過溫度保護：保護模式為關斷輸出，電源重啟后恢復正常輸出
四、環境與可靠性參數

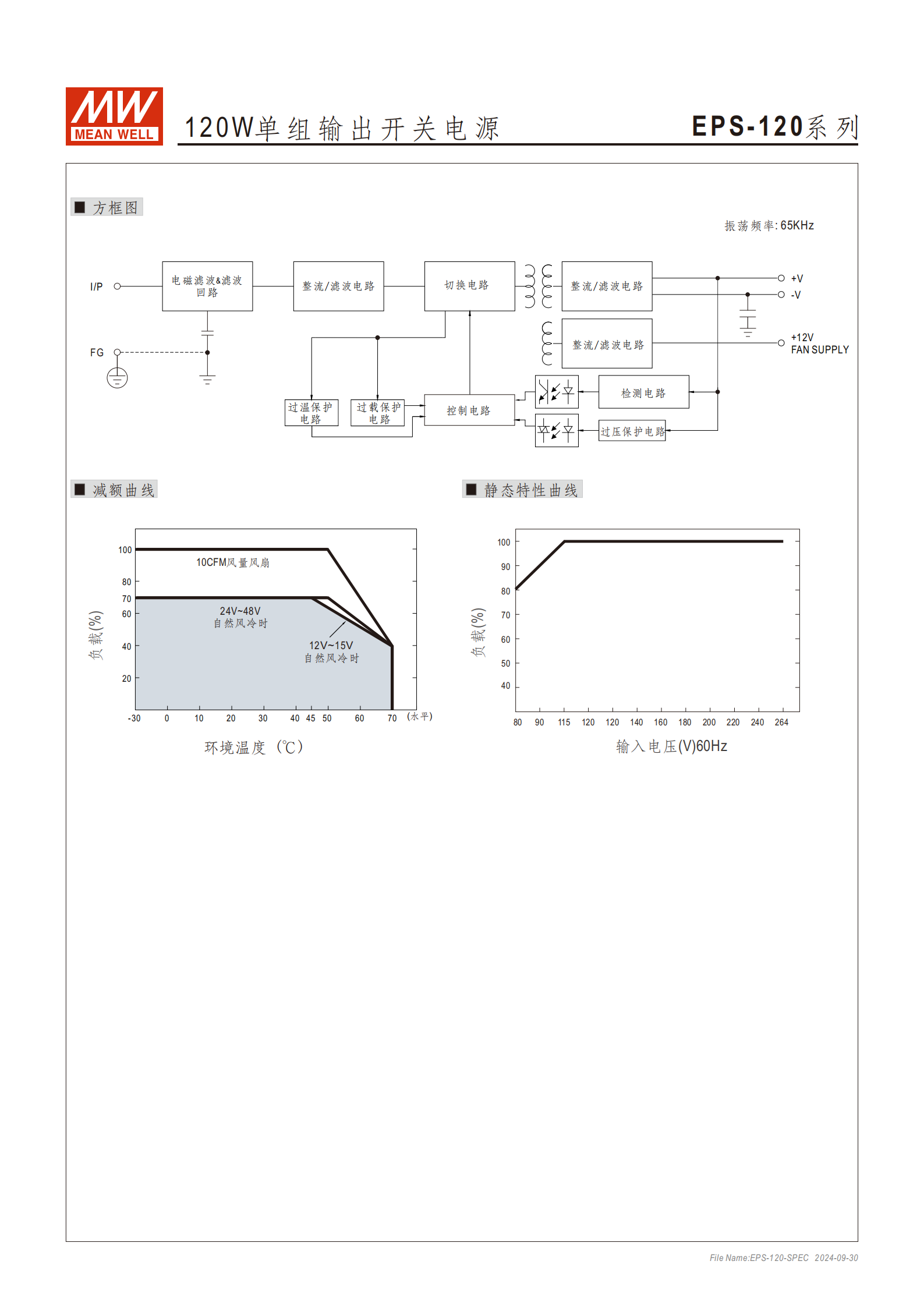

工作溫度：-30~+70°C（需參考減額曲線，海拔超 2000 米時，無風扇機型每 1000 米環境溫度降 3.5°C，有風扇機型降 5°C）
工作濕度：20~90% RH，無冷凝
儲存溫濕度：-40~+85°C，10~95%RH
溫度系數：±0.03%/°C（0~50°C）
操作海拔高度：5000 米
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
MTBF（平均無故障時間）：最小 3746.9K hrs（Telcordia SR-332 標準）；最小 491.2K hrs（MIL-HDBK-217F 標準，25°C）
五、認證與電磁兼容
安全規范認證：UL62368-1、TUV BS EN/EN62368-1、IEC62368-1、CCC GB4943.1、EA TP TC 004
電磁兼容（EMC）發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN1000-3-2/-3、GB9254.1 Class B、GB17625 Class A、EAC TP TC 020
電磁兼容（EMC）抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、BS EN/EN55035、BS EN/EN61000-6-2（A 級重工業標準）、EAC TP TC 020
系統兼容：支持 ClassⅠ（有地線）和 ClassⅡ（無地線）系統設計
六、特殊功能與連接
風扇輔助電源：內置 12V@0.5A 電源，給風扇供電；主輸出 40% 額定負載（10CFM）前提下，電壓精度為 - 15%~+10%（不可給其他設備供電）
LED 指示：電源啟動狀態指示

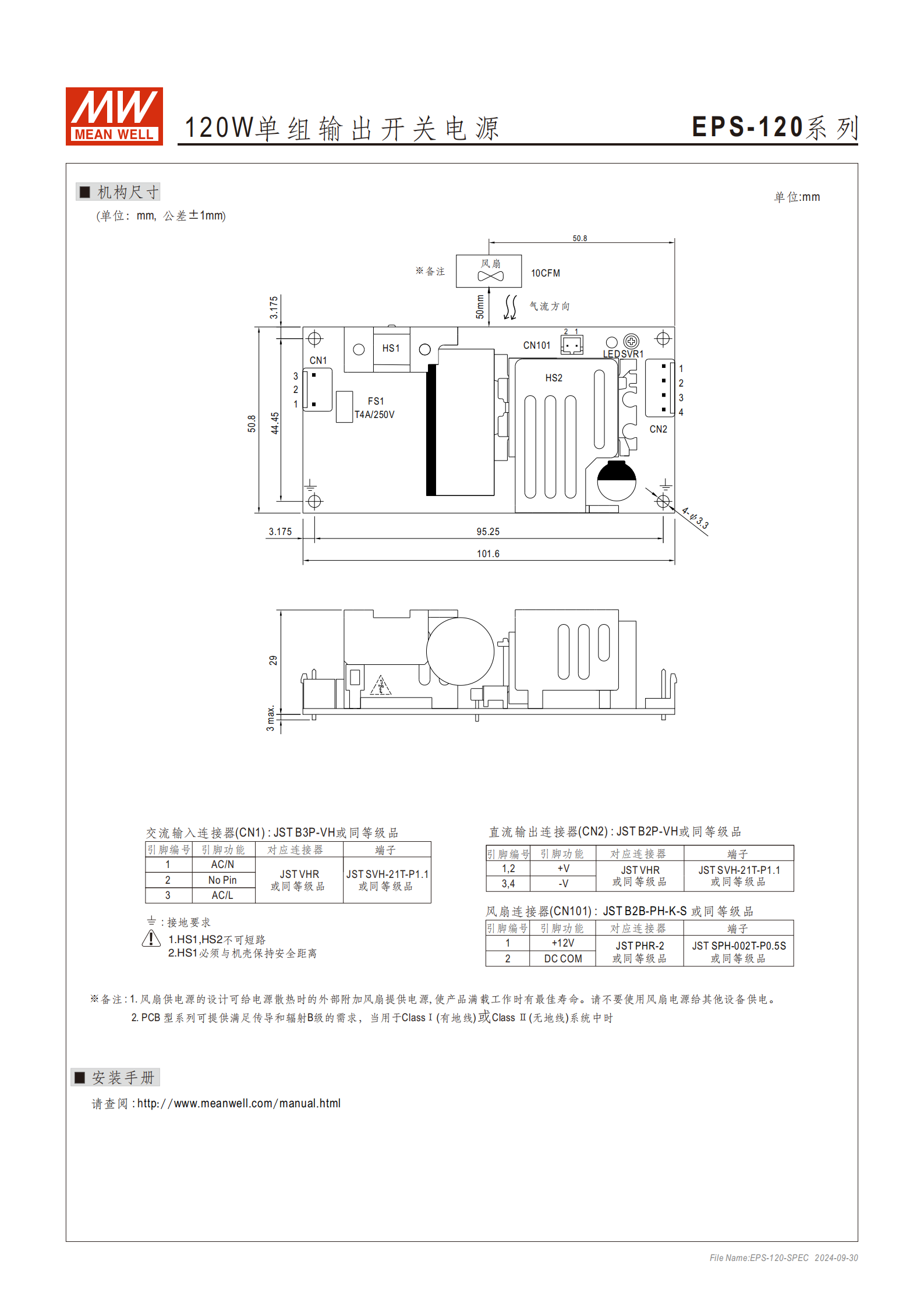

連接器規格：
交流輸入連接器（CN1）：JST B3P-VH 或同等級品
直流輸出連接器（CN2）：JST B2P-VH 或同等級品
風扇連接器（CN101）：JST B2B-PH-K-S 或同等級品
接地要求：HS1、HS2 不可短路；HS1 必須與機殼保持安全距離
七、應用場景
工業電子設備
工業控制系統
機械和電氣設備
電子儀器、設備和裝置
4. 關鍵問題
問題 1：EPS-120 系列電源的輸出功率與散熱方式的對應關系是什么？不同型號的核心輸出參數（電壓、電流）有何差異？
答案：散熱方式直接影響輸出功率，自然風冷時全系列額定功率均為 84W，10CFM 風扇風冷時額定功率均達 120W（EPS-120-27 為 121.5W）；不同型號核心輸出參數差異如下：
| 型號 | 輸出電壓 | 自然風冷電流 | 風扇風冷電流 |
|---|---|---|---|
| EPS-120-12 | 12V | 7.0A | 8A |
| EPS-120-15 | 15V | 5.6A | 8A |
| EPS-120-24 | 24V | 3.5A | 5A |
| EPS-120-27 | 27V | 3.15A | 4.5A |
| EPS-120-48 | 48V | 1.75A | 2.5A |
問題 2：EPS-120 系列電源具備哪些保護功能？觸發條件和保護模式分別是什么？
答案：具備過負載、過電壓、過溫度三類核心保護功能，具體如下：
過負載保護：觸發條件為額定輸出功率的 115~150%，保護模式為打嗝模式，負載異常移除后自動恢復；
過電壓保護：觸發電壓依型號不同（13.2~15.6V 至 52.8~62.4V），保護模式為關斷輸出，電源重啟后恢復；
過溫度保護：無明確觸發溫度數值，保護模式為關斷輸出，電源重啟后恢復正常輸出。
問題 3：EPS-120 系列電源的適用環境極限的是什么？符合哪些關鍵國際標準，確保其在工業場景的兼容性？
答案：適用環境極限如下：
溫度：工作 - 30~+70°C（需參考減額曲線），儲存 - 40~+85°C；
濕度：工作 20~90% RH（無冷凝），儲存 10~95% RH；
海拔：5000 米；
振動：10~500Hz、2G 條件下，X/Y/Z 各耐受 60 分鐘。
關鍵國際標準：
安全規范：UL62368-1、TUV BS EN/EN62368-1、IEC62368-1、CCC GB4943.1 等；
EMC 發射：BS EN/EN55032 Class B、GB9254.1 Class B 等；
EMC 抗擾度：BS EN/EN61000 系列、A 級重工業標準等；
系統兼容：支持 ClassⅠ（有地線）和 ClassⅡ（無地線）設計，確保適配不同工業系統。
