RPT-65 系列65W 三組輸出開關電源（含 RPT-65E/F/G 型號），具備國際通用全范圍交流 / 直流輸入（90~264VAC 或 127~370VDC），三組輸出通道分別提供不同規格的直流電壓與電流（如 RPT-65E 為 12V/4.5A、5V/1.2A、-12V/0.5A），支持65W 自然冷卻、80W 強制風冷，擁有短路 / 過負載 / 過電壓保護（打嗝模式，可自動恢復）、低漏電流（<1mA）、65KHZ 開關頻率等特性，通過多項國際安全認證，工作溫度范圍 - 20~+60℃，提供 2 年保固，可選 L 型支架和機殼，適用于多種需要多路直流供電的設備場景。

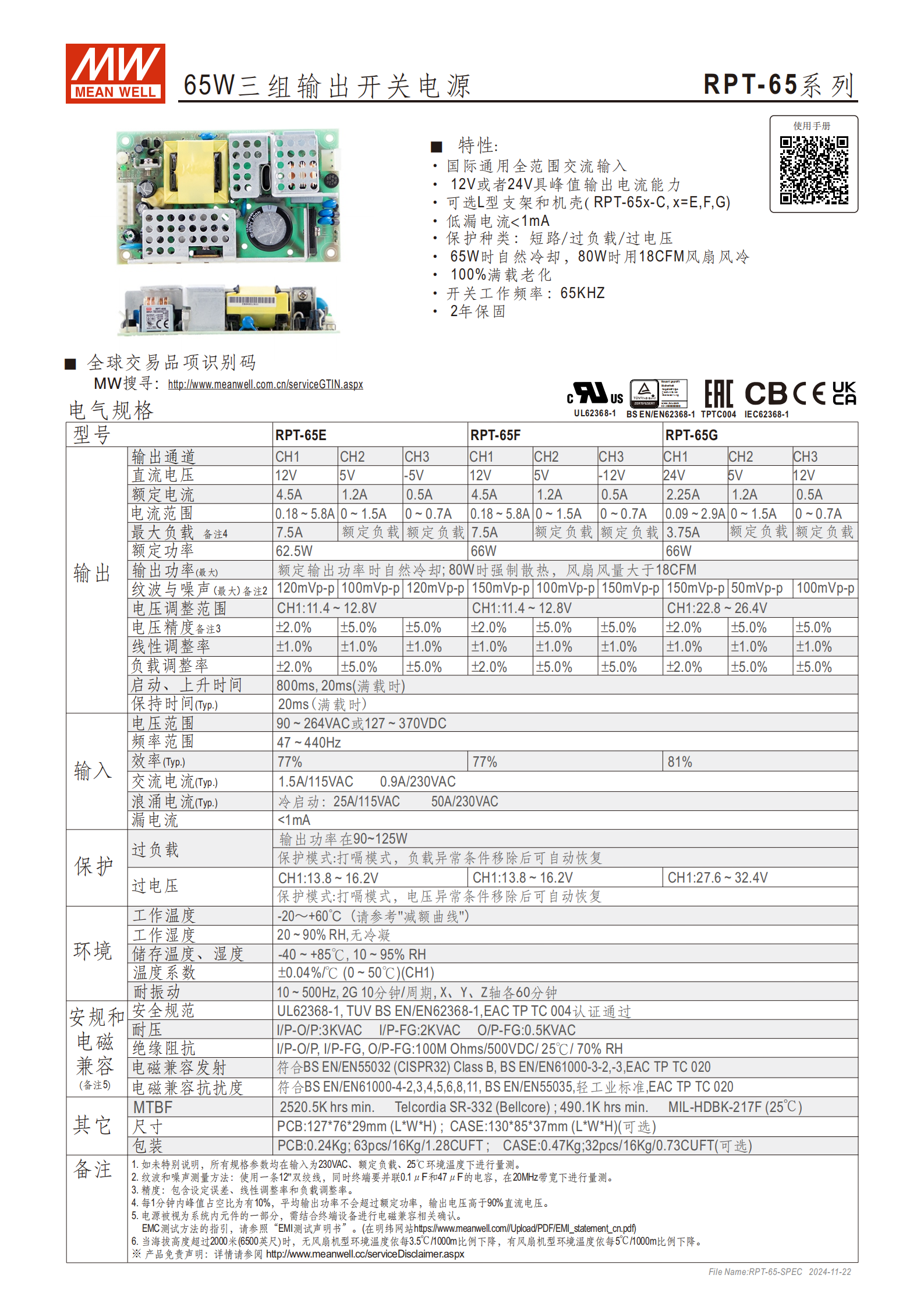

產品名稱：RPT-65 系列 65W 三組輸出開關電源
型號范圍：RPT-65E、RPT-65F、RPT-65G
核心定位：提供三組獨立直流輸出，適用于需要多路供電的電子設備
質保期限：2 年保固
可選配件：L 型支架（型號 946A-D）、機殼（型號 946A-T）
二、核心特性
輸入兼容性：國際通用全范圍輸入，支持交流（90~264VAC）和直流（127~370VDC）輸入
冷卻方式：65W 時自然冷卻，80W 時需 18CFM 風扇強制風冷
保護功能：短路保護、過負載保護、過電壓保護，均為打嗝模式，異常條件移除后可自動恢復
關鍵特性：低漏電流（<1mA）、開關工作頻率65KHZ、100% 滿載老化測試
電磁兼容：符合 BS EN/EN55032 (CISPR32) Class B 等標準，抗擾度滿足多項 EN61000-4 系列標準
三、電氣規格詳情
（1）輸入?yún)?shù)表
| 參數項 | 具體規格 |
|---|---|
| 電壓范圍 | 90 ~ 264VAC 或 127 ~ 370VDC |
| 頻率范圍 | 47 ~ 440Hz |
| 交流電流（Typ.） | 1.5A/115VAC、0.9A/230VAC（RPT-65E/F）；1.5A/115VAC（RPT-65G） |
| 浪涌電流（Typ.） | 冷啟動：25A/115VAC、50A/230VAC |
| 效率（Typ.） | RPT-65E：77%；RPT-65F：77%；RPT-65G：81% |
（2）輸出參數表（核心規格）
| 型號 | 輸出通道 | 直流電壓 | 額定電流 | 電流范圍 | 電壓調整范圍 | 紋波噪聲（最大） |
|---|---|---|---|---|---|---|
| RPT-65E | CH1 | 12V | 4.5A | 0.18 ~ 5.8A | ±2.0% | 100mVp-p |
| CH2 | 5V | 1.2A | 0 ~ 1.5A | ±2.0% | 150mVp-p | |
| CH3 | -12V | 0.5A | 0 ~ 0.7A | ±5.0% | 50mVp-p | |
| RPT-65F | CH1 | 12V | 4.5A | 0.18 ~ 5.8A | ±2.0% | 120mVp-p |
| CH2 | 5V | 1.2A | 0 ~ 1.5A | ±2.0% | 100mVp-p | |
| CH3 | -5V | 0.5A | 0 ~ 0.7A | ±5.0% | 120mVp-p | |
| RPT-65G | CH1 | 24V | 2.25A | 0.09 ~ 2.9A | ±2.0% | 100mVp-p |
| CH2 | 12V | 1.2A | 0 ~ 1.5A | ±5.0% | 150mVp-p | |
| CH3 | -12V | 0.5A | 0 ~ 0.7A | ±5.0% | - | |
| 所有型號 | - | - | - | - | - | 額定功率 66W；最大輸出功率 90~125W |
（3）精度與調整特性
電壓精度：包含設定誤差、線性調整率和負載調整率，范圍 ±2.0%~±5.0%
線性調整率：±1.0%~±2.0%
負載調整率：±1.0%~±2.0%
溫度系數：±0.04%/℃（0 ~ 50℃，CH1 通道）
四、保護規格
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 輸出功率超出額定范圍 | 打嗝模式，自動恢復 |
| 過電壓保護 | CH1：13.8~16.2V（E/F）；27.6~32.4V（G） | 打嗝模式，自動恢復 |
| 短路保護 | 輸出通道短路 | 打嗝模式，自動恢復 |
五、環境與物理參數
環境條件

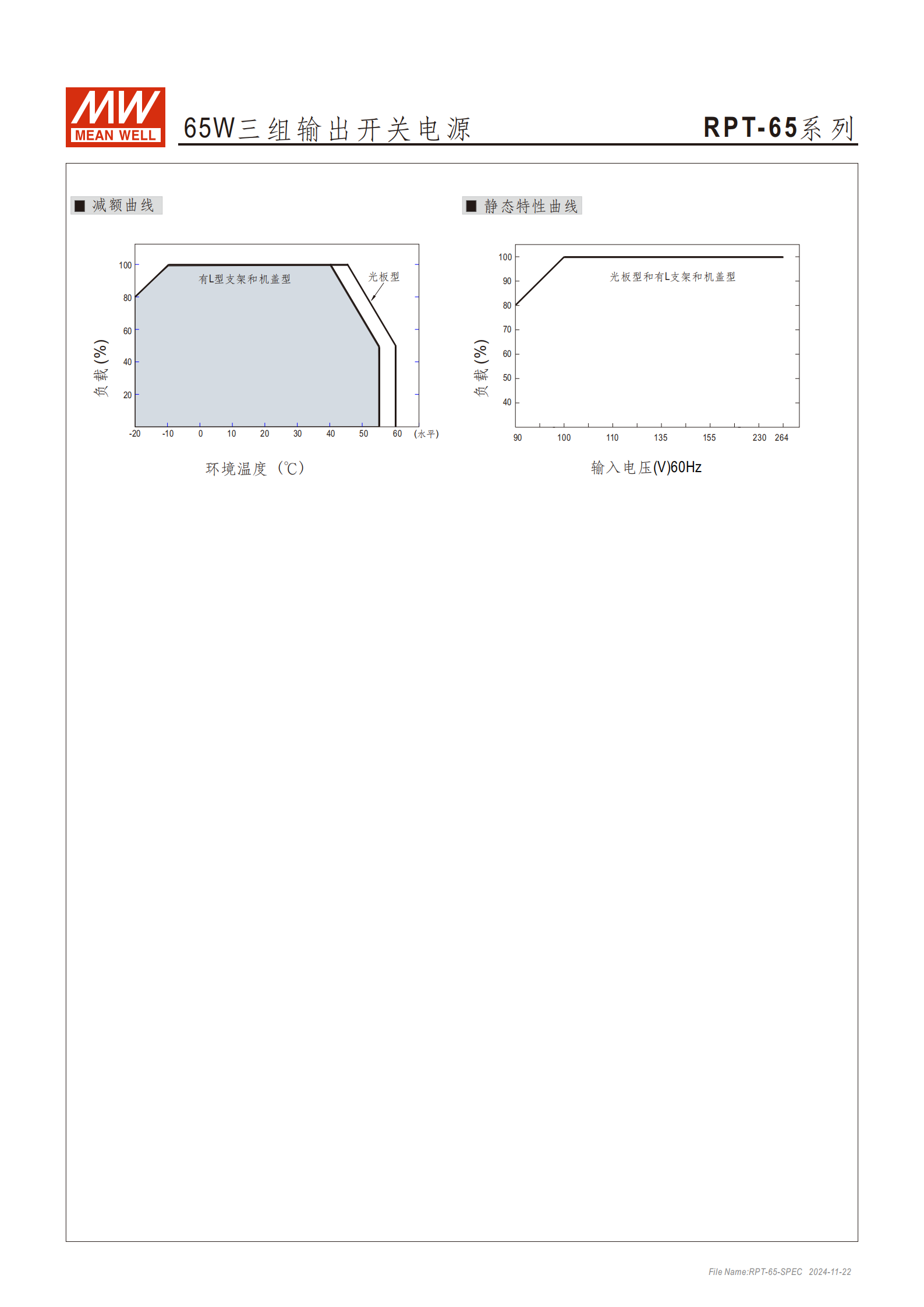

工作溫度：-20 ~ +60℃（需參考減額曲線）
工作濕度：20 ~ 90% RH，無冷凝
儲存溫度：-40 ~ +85℃
儲存濕度：10 ~ 95% RH，無冷凝
物理規格

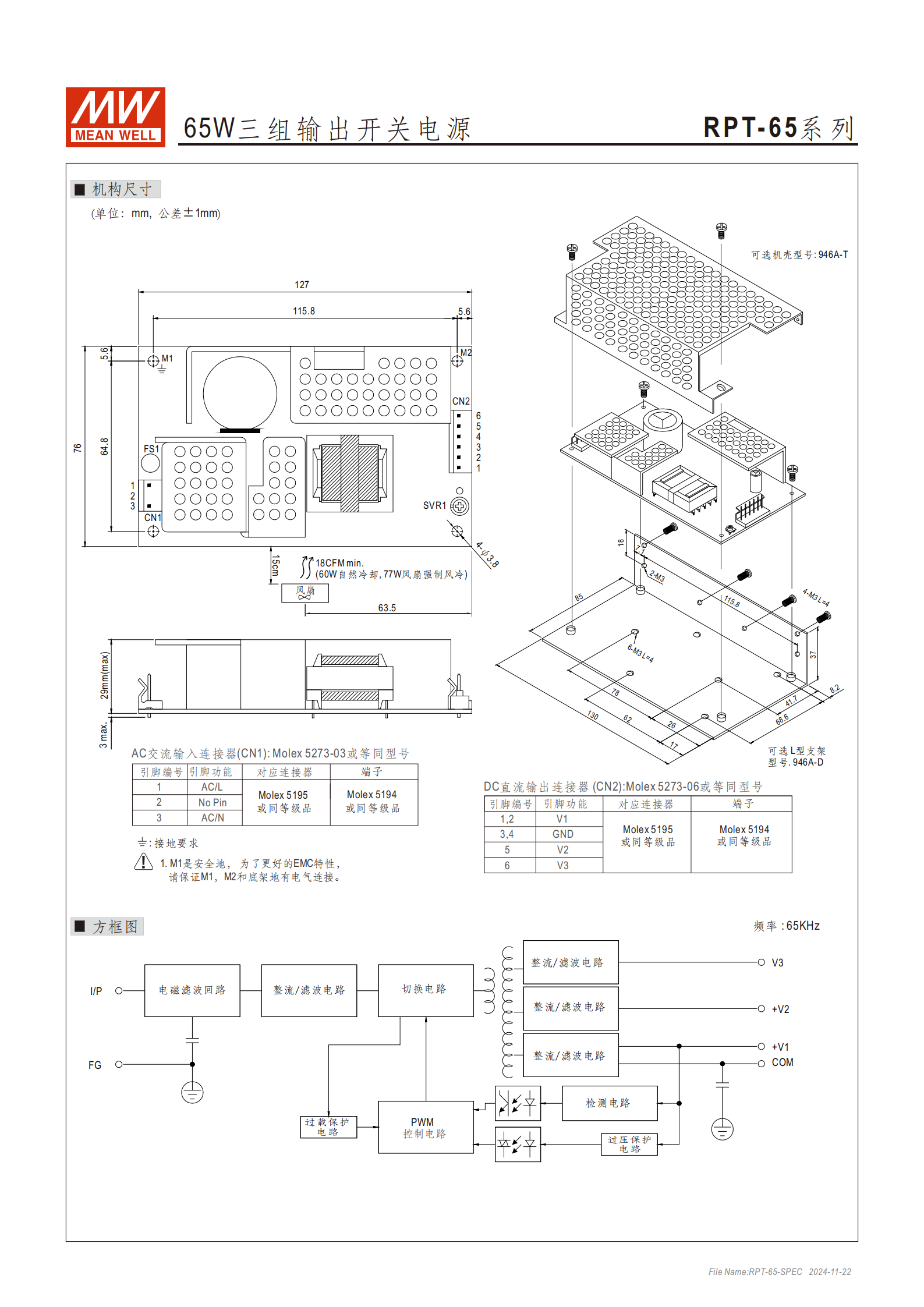

尺寸：PCB 板 1277629mm（LWH）；機殼 1308537mm（LWH）
重量：PCB 板 0.24Kg；帶機殼 0.47Kg
可靠性
MTBF：最小 2520.5K hrs（Telcordia SR-332 標準，25℃）；最小 490.1K hrs（MIL-HDBK-217F 標準，25℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
六、安全與認證
安全規范：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
耐壓規格：I/P-O/P:3KVAC；I/P-FG:2KVAC；O/P-FG:0.5KVAC
絕緣阻抗：100M Ohms/500VDC（25℃/70% RH）
4. 關鍵問題與答案
問題 1（規格適配側重）：RPT-65 系列三款型號（E/F/G）的核心輸出差異是什么？如何根據供電需求選擇？
答案：三款型號的核心差異在于三組輸出通道的電壓規格，具體適配場景如下：
| 型號 | 核心輸出差異（CH1/CH2/CH3） | 適配場景 |
|---|---|---|
| RPT-65E | 12V/4.5A、5V/1.2A、-12V/0.5A | 需 12V 為主供電、搭配 - 12V 輔助供電的設備（如小型工業控制器、音頻設備） |
| RPT-65F | 12V/4.5A、5V/1.2A、-5V/0.5A | 需 12V 為主供電、搭配 - 5V 輔助供電的設備（如部分傳感器、儀表） |
| RPT-65G | 24V/2.25A、12V/1.2A、-12V/0.5A | 需 24V 高壓為主供電、搭配 12V/-12V 輔助供電的設備（如電機驅動、大功率模塊） |
| 選擇時需優先匹配設備核心供電的電壓（如 24V 需求選 G 型，12V+(-12V) 選 E 型），再確認額定電流是否滿足設備負載需求。 |
問題 2（使用條件側重）：RPT-65 系列電源的冷卻方式與環境溫度存在哪些限制？高海拔場景下如何使用？
答案：（1）冷卻方式限制：65W 輸出時支持自然冷卻，80W 輸出時必須使用風量≥18CFM 的風扇強制風冷；（2）環境溫度限制：正常工作溫度范圍為 - 20~+60℃，超過該范圍需參考 “減額曲線” 降低負載使用；（3）高海拔使用規則：海拔超過 2000 米（6500 英尺）時，無風扇機型（自然冷卻）的環境溫度需按每 1000 米下降 3.5℃調整，有風扇機型（強制風冷）需按每 1000 米下降 5℃調整，避免因散熱效率下降導致設備故障。
問題 3（可靠性與保護側重）：RPT-65 系列電源的保護功能如何工作？其電磁兼容性和可靠性是否滿足工業場景要求？
答案：（1）保護功能工作機制：短路、過負載、過電壓保護均采用 “打嗝模式”—— 當檢測到異常（如輸出短路、負載超額定功率、電壓超出閾值）時，電源會間歇性停止輸出，待異常條件移除后自動恢復正常供電，無需手動重啟；（2）電磁兼容性：符合 BS EN/EN55032 (CISPR32) Class B（發射標準）和 BS EN/EN61000-4 系列（抗擾度標準），滿足輕工業及工業場景的電磁干擾要求；（3）可靠性：MTBF 最小可達 2520.5K hrs（Telcordia SR-332 標準），且通過 UL、TUV 等國際安全認證，耐壓和絕緣阻抗達標，可穩定應用于工業控制、自動化設備等對可靠性要求較高的場景。
