MEAN WELL 推出的 24V/20A 不間斷導軌類 DC UPS 模塊（型號 DUPS20），支持 4AH~135AH 鉛酸蓄電池，具備 2A 充電電流、電池反極性保護、過放電保護等多重防護功能，采用自然風冷散熱，超薄寬度僅 40mm，工作溫度范圍 - 30~+70℃，通過 UL62368-1 等安規認證，可實現交流斷電時負載無縫切換至電池供電，適用于工業控制系統、數據中心、安防系統等場景，提供 3 年保固。

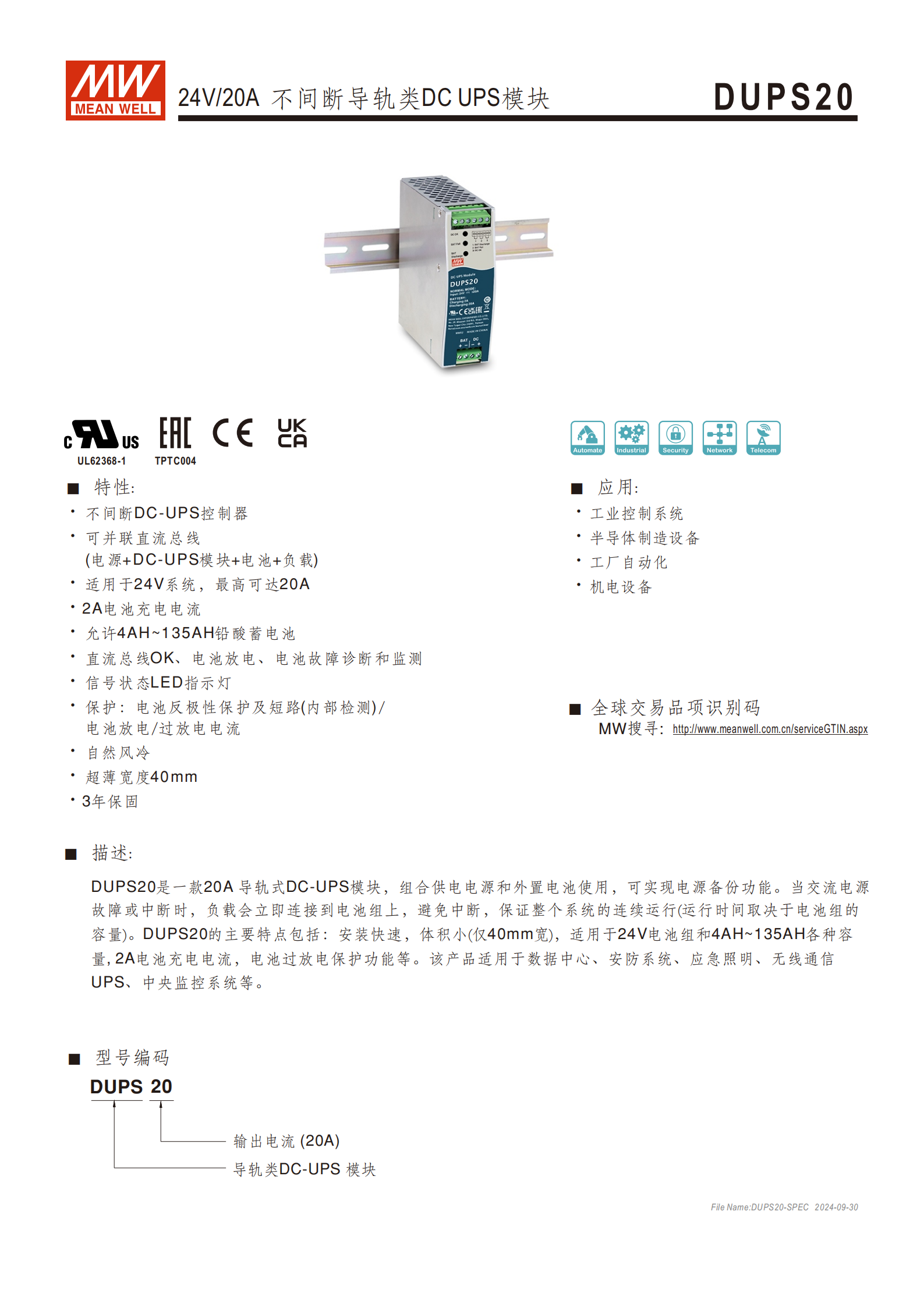

一、產品概述
產品名稱：24V/20A 不間斷導軌類 DC UPS 模塊
型號：DUPS20
品牌：MEAN WELL（明緯）
核心功能：組合供電電源和外置電池實現電源備份，交流電源故障 / 中斷時，負載立即切換至電池組供電，保障系統連續運行（運行時間取決于電池容量）
保固期：3 年

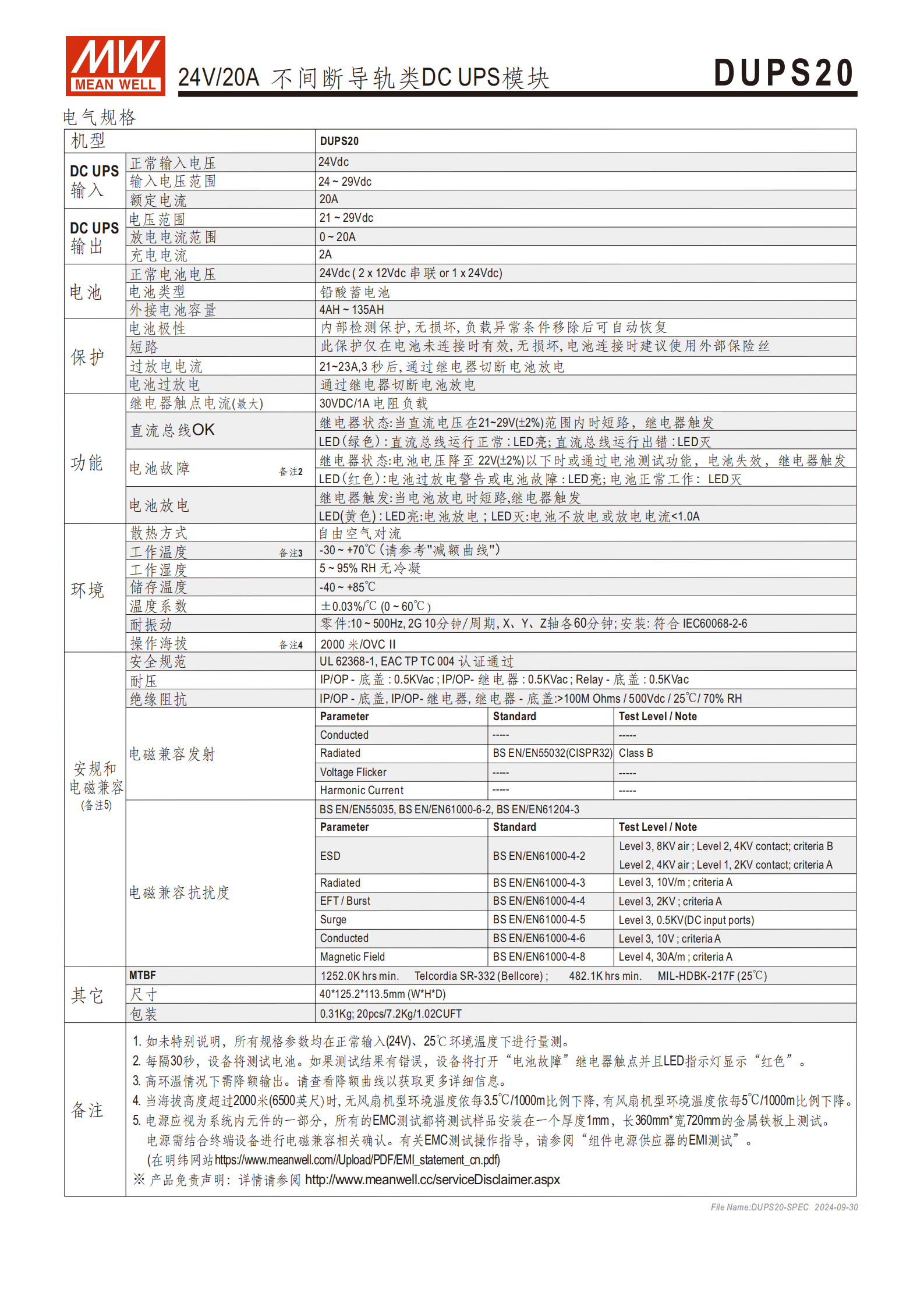

二、核心電氣規格
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入規格 | 正常輸入電壓 | 24~29Vdc |
| 額定電流 | 20A | |
| 輸出規格 | 電壓范圍 | 21~29Vdc |
| 放電電流范圍 | 0~20A | |
| 電池參數 | 適配電壓 | 24Vdc（2×12Vdc 串聯 或 1×24Vdc） |
| 適配容量 | 4AH ~ 135AH（鉛酸蓄電池） | |
| 充電電流 | 2A |
三、保護功能
電池反極性保護：內部檢測保護，無損壞，負載異常移除后可自動恢復
短路保護：僅在電池未連接時有效，電池連接時建議使用外部保險絲
過放電電流保護：21~23A 電流持續 3 秒后，通過繼電器切斷電池放電，無損壞
電池過放電保護：通過繼電器切斷電池放電，避免電池過度損耗
四、狀態指示功能
| 指示燈顏色 | 對應狀態 | 觸發條件 |
|---|---|---|
| 綠色（DC OK） | 亮：直流總線運行正常；滅：直流總線運行出錯 | - |
| 紅色（BAT Fail） | 亮：電池過放電警告或電池故障；滅：電池正常工作 | 電池電壓降至 22V (±2%) 以下、電池測試失敗、電池放電短路 |
| 黃色（BAT Discharge） | 亮：電池放電；滅：電池不放電或放電電流＜1.0A | - |
繼電器觸點最大電流：30VDC/1A（電阻負載）

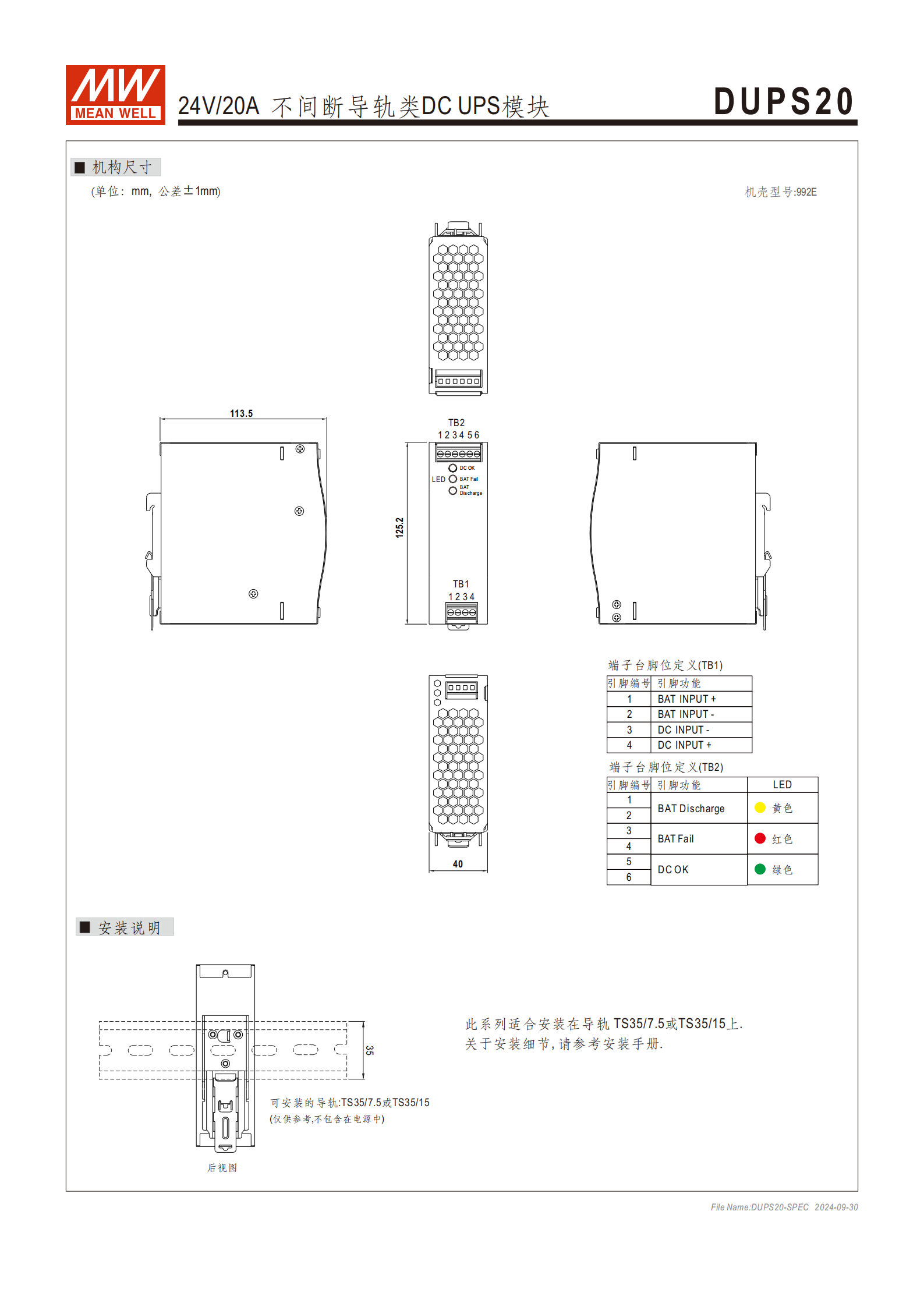

五、結構與安裝
尺寸：40×125.2×113.5mm（W×H×D），公差 ±1mm
安裝方式：適配導軌 TS35/7.5 或 TS35/15（導軌不含在電源中）
端子臺定義：
TB1（4 引腳）：1 腳（BAT INPUT +）、2 腳（BAT INPUT -）、3 腳（DC INPUT -）、4 腳（DC INPUT +）
TB2（6 引腳）：1 腳（BAT Discharge，黃色 LED）、3 腳（BAT Fail，紅色 LED）、5 腳（DC OK，綠色 LED）
六、環境與物理規格
| 項目 | 規格參數 |
|---|---|
| 散熱方式 | 自由空氣對流（自然風冷） |
| 工作溫度 | -30 ~ +70℃（高環溫需降額輸出，參考減額曲線） |
| 工作濕度 | 5 ~ 95% RH，無冷凝 |
| 儲存溫度 | -40 ~ +85℃ |
| 溫度系數 | ±0.03%/℃（0 ~ 60℃） |
| 耐振動 | 10~500Hz，2G，X、Y、Z 軸各 60 分鐘，符合 IEC60068-2-6 |
| 操作海拔 | 2000 米 / OVC II |
| 重量 | 單機 0.31Kg；20 臺包裝 7.2Kg，體積 1.02CUFT |
七、認證與電磁兼容
安全規范認證：UL 62368-1、EAC TP TC 004（認證通過）
耐壓要求：IP/OP - 底蓋、IP/OP - 繼電器、繼電器 - 底蓋均為 0.5KVac
絕緣阻抗：＞100M Ohms / 500Vdc / 25℃ / 70% RH
電磁兼容（發射）：符合 BS EN/EN55032 (CISPR32) Class B（傳導、輻射）、BS EN/EN55035 等標準
電磁兼容（抗擾度）：ESD（接觸 2KV / 空氣 4KV）、輻射抗擾度（10V/m）、浪涌（直流輸入端口 0.5KV）等均達對應等級要求

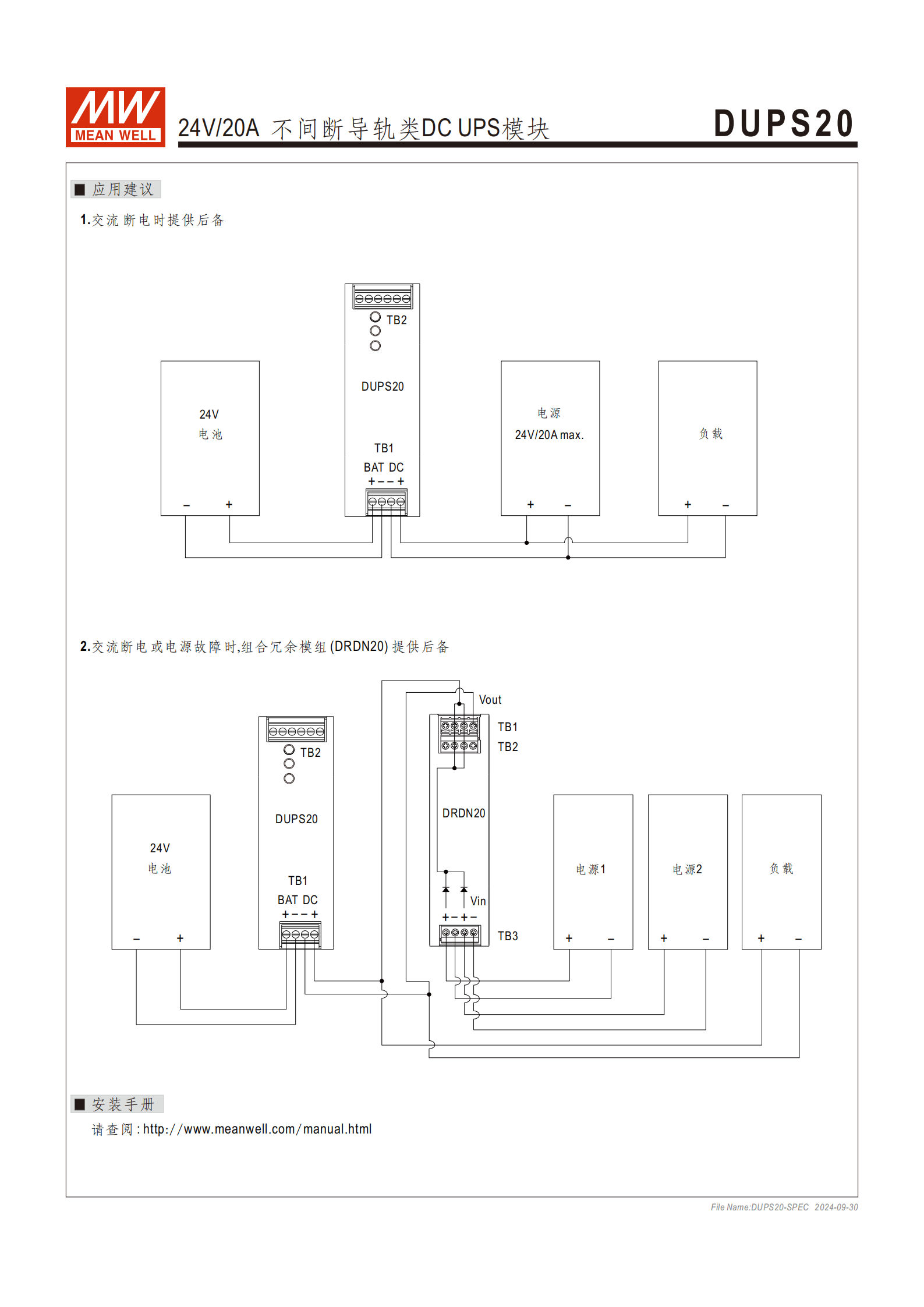

八、應用場景
工業控制系統、半導體制造設備、工廠自動化
數據中心、安防系統、應急照明、無線通信 UPS
中央監控系統、機電設備等

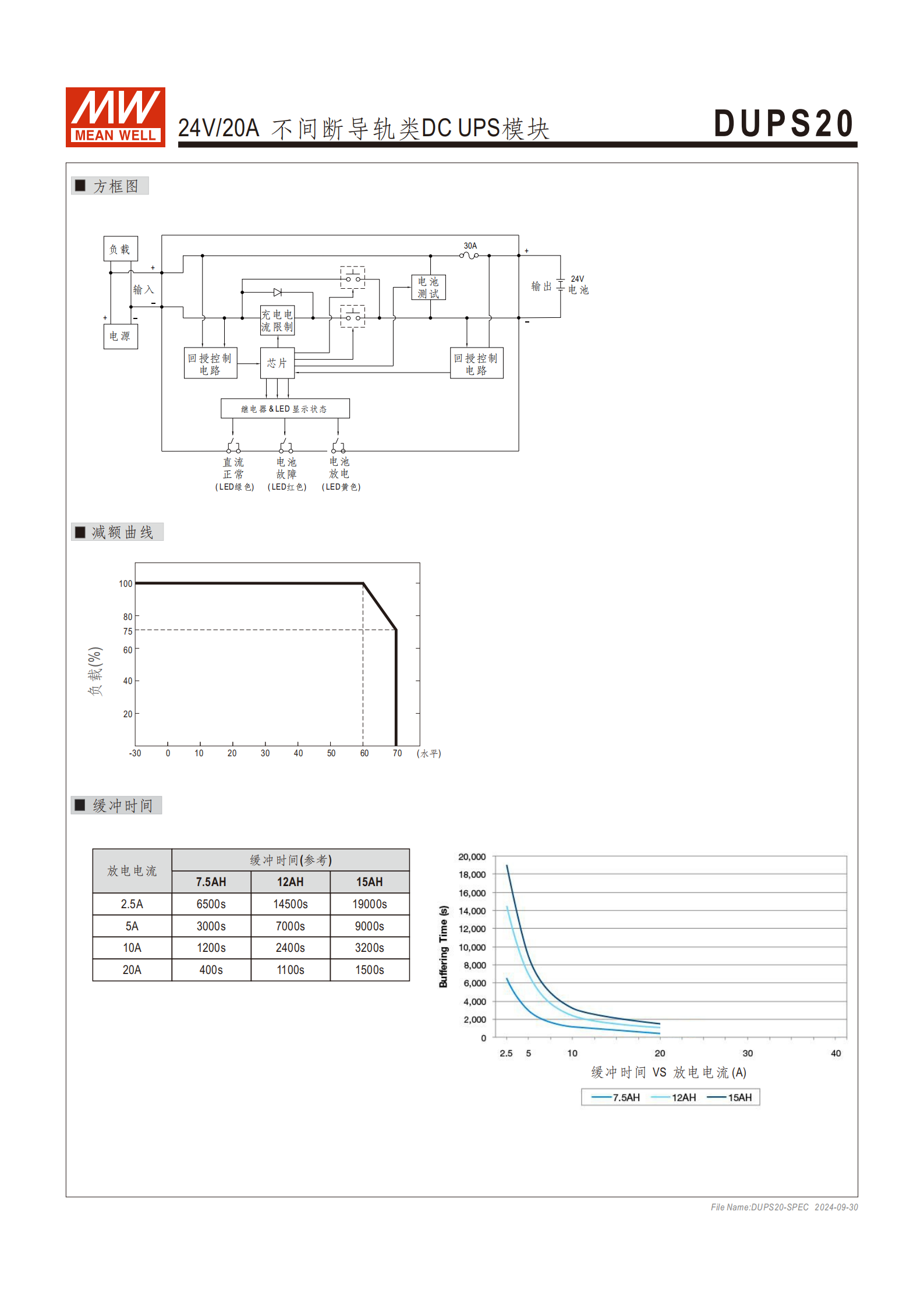

九、緩沖時間參考（不同電池容量 & 放電電流）
| 放電電流 | 7.5AH 電池緩沖時間 | 12AH 電池緩沖時間 | 15AH 電池緩沖時間 |
|---|---|---|---|
| 2.5A | 6500s | 14500s | 19000s |
| 5A | 3000s | 7000s | 9000s |
| 10A | 1200s | 2400s | 3200s |
| 20A | 400s | 1100s | 1500s |
4. 關鍵問題
問題 1：DUPS20 模塊適配的電池規格是什么？不同容量電池在不同放電電流下的緩沖時間如何？
答案：適配電池規格為 24Vdc（2×12Vdc 串聯或 1×24Vdc），容量范圍 4AH~135AH 鉛酸蓄電池；緩沖時間參考如下：7.5AH 電池在 2.5A 放電時約 6500s、20A 放電時約 400s；12AH 電池在 2.5A 放電時約 14500s、20A 放電時約 1100s；15AH 電池在 2.5A 放電時約 19000s、20A 放電時約 1500s（具體以實際使用為準）。
問題 2：DUPS20 模塊具備哪些保護功能？如何通過 LED 指示燈判斷設備運行狀態？
答案：保護功能包括電池反極性保護（內部檢測，異常移除后自動恢復）、短路保護（電池未連接時有效）、過放電電流保護（21~23A 持續 3 秒切斷放電）、電池過放電保護（繼電器切斷）；LED 狀態判斷：綠色亮 = 直流總線正常，滅 = 總線出錯；紅色亮 = 電池過放電警告 / 故障，滅 = 電池正常；黃色亮 = 電池放電，滅 = 不放電或放電電流＜1.0A。
問題 3：DUPS20 模塊的安裝要求和工作環境限制是什么？
答案：安裝要求：需適配 TS35/7.5 或 TS35/15 規格導軌（不含導軌），端子臺 TB1 接電池和直流輸入，TB2 對應狀態指示；工作環境限制：工作溫度 - 30~+70℃（高環溫需降額），工作濕度 5~95% RH（無冷凝），操作海拔≤2000 米，超過后需按規定降低環境溫度使用，耐振動符合 IEC60068-2-6 標準（10~500Hz，2G）。
