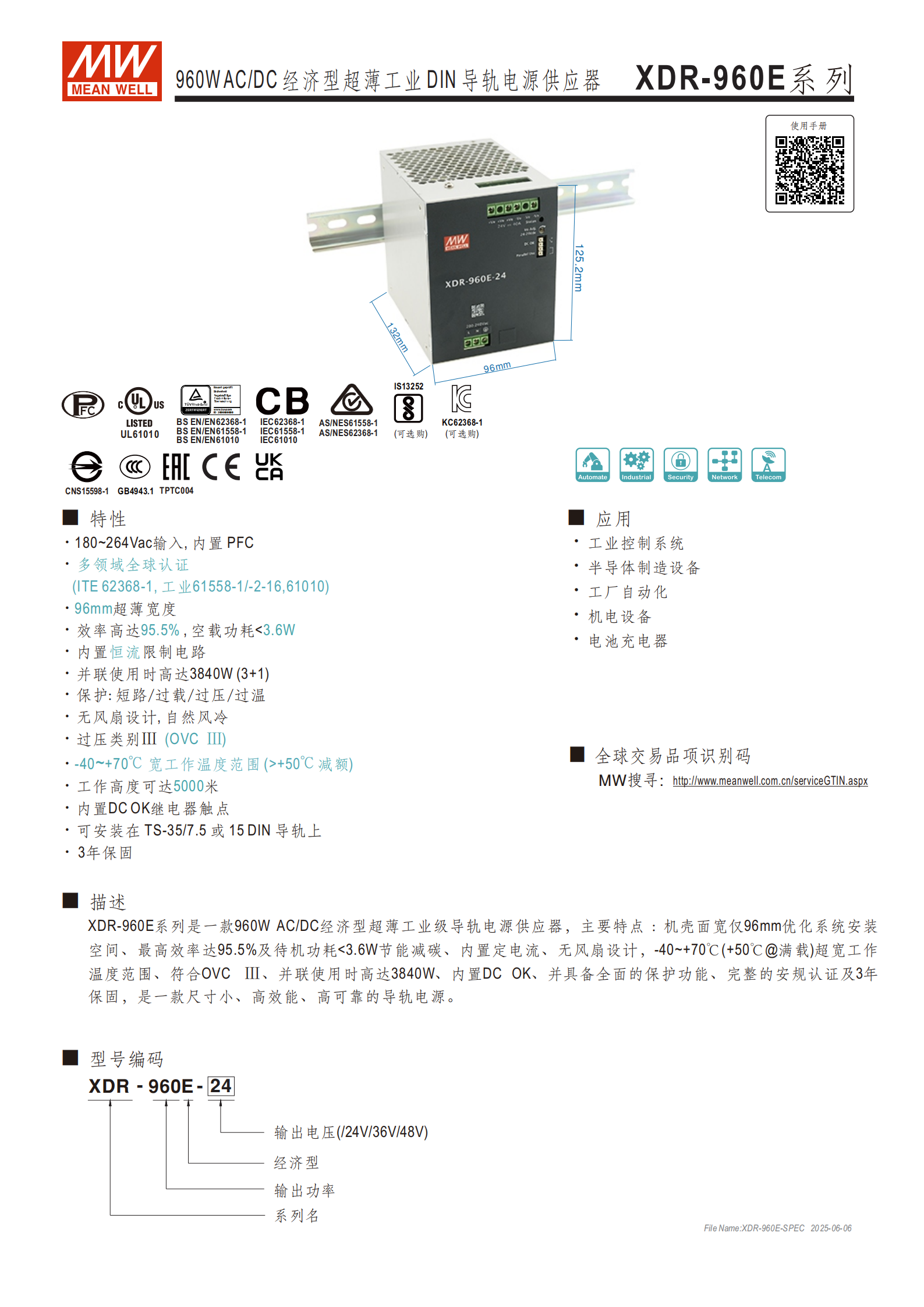

XDR-960E 系列是960W AC/DC 經濟型超薄工業 DIN 導軌電源供應器，具備180~264Vac 寬輸入范圍，輸出電壓分為 24V、36V、48V 三種規格，對應額定電流 40A、26.6A、20A，最高效率達 95.5% ，空載功耗低至 2.7W，采用無風扇自然風冷設計，工作溫度范圍覆蓋 - 40~+70℃，支持（3+1）臺并聯輸出高達 3840W，具備短路 / 過載 / 過壓 / 過溫全面保護功能，通過 UL、TUV、CCC 等多國安規認證，可安裝于 TS-35/7.5 或 15 DIN 導軌，適用于工業控制系統、工廠自動化等場景，提供 3 年保固。
| 項目 | 詳情 |
|---|---|
| 產品名稱 | 960W AC/DC 經濟型超薄工業 DIN 導軌電源供應器 |
| 系列型號 | XDR-960E 系列（含 XDR-960E-24、XDR-960E-36、XDR-960E-48） |
| 核心定位 | 尺寸?。?6mm 寬）、高效能、高可靠的工業級導軌電源 |
| 保固期限 | 3 年 |

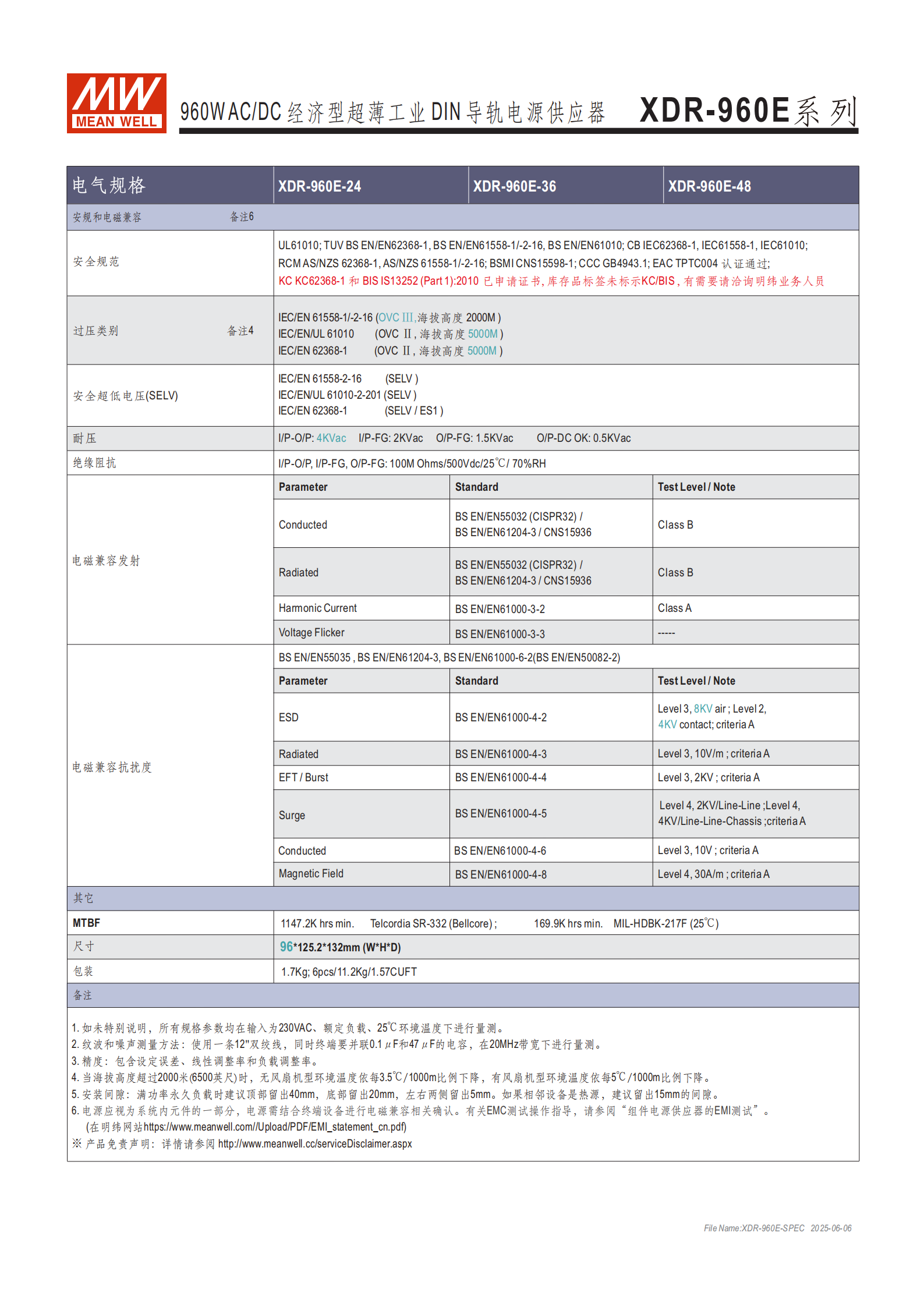

| 關鍵認證 | UL61010、TUV BS EN/EN62368-1、CB IEC62368-1、CCC GB4943.1、KC62368-1 等多國安規認證 |

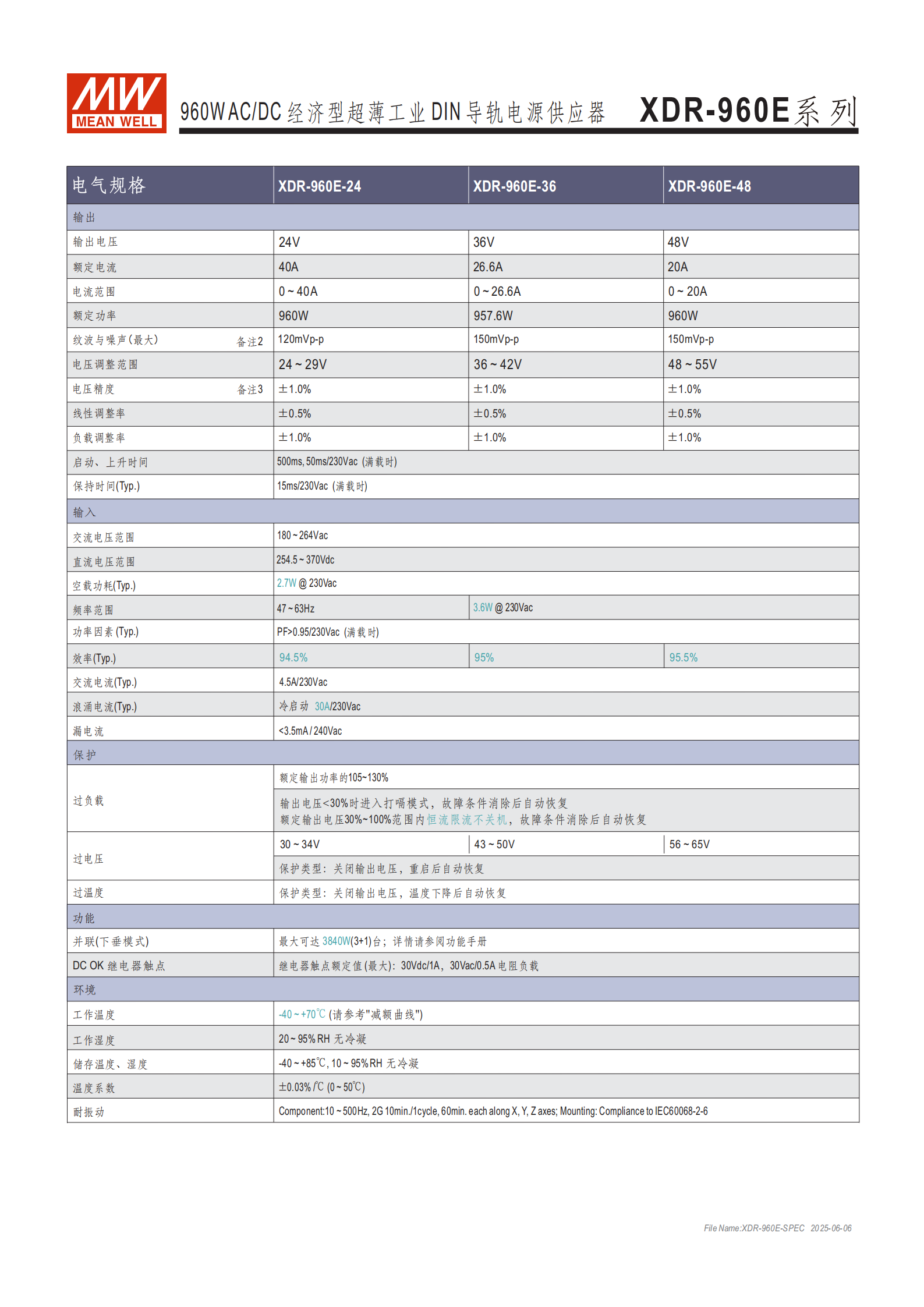

二、核心電氣規格
（1）輸出參數
| 規格項 | XDR-960E-24 | XDR-960E-36 | XDR-960E-48 |
|---|---|---|---|
| 輸出電壓 | 24V（調整范圍 24~29V） | 36V（調整范圍 36~42V） | 48V（調整范圍 48~55V） |
| 額定電流 | 40A | 26.6A | 20A |
| 電流范圍 | 0~40A | 0~26.6A | 0~20A |
| 額定功率 | 960W | 957.6W | 960W |
| 紋波與噪聲（最大） | 120mVp-p | 150mVp-p | 150mVp-p |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | ±1.0% | ±1.0% | ±1.0% |
（2）輸入?yún)?shù)
交流電壓范圍：180~264Vac
直流電壓范圍：254.5~370Vdc
頻率范圍：47~63Hz
空載功耗（Typ.）：2.7W @230Vac（最大 3.6W @230Vac）
功率因素（Typ.）：PF>0.95（230Vac 滿載）
效率（Typ.）：94.5%（24V）、95%（36V）、95.5%（48V）
浪涌電流（Typ.）：冷啟動 30A /230Vac
漏電流：<3.5mA /240Vac
三、關鍵功能與保護
（1）核心功能

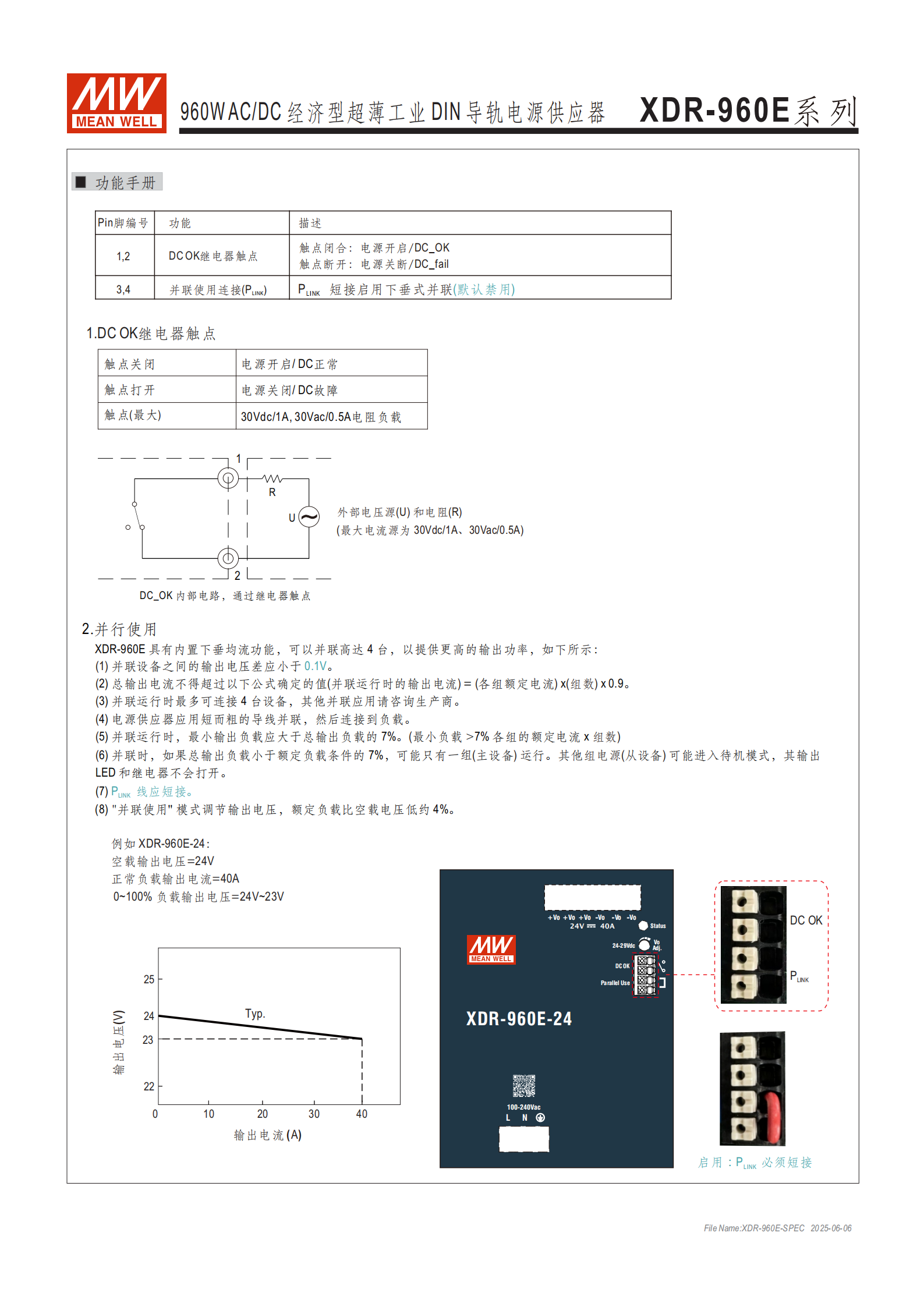

并聯功能：支持（3+1）臺下垂模式并聯，最大輸出 3840W；需滿足輸出電壓差 <0.1V、總電流≤各組額定電流 × 組數 ×0.9、最小負載> 7% 總額定負載等條件
DC OK 繼電器觸點：觸點閉合 = 電源開啟 / DC 正常，觸點斷開 = 電源關閉 / DC 故障；觸點額定值最大 30Vdc/1A、30Vac/0.5A（電阻負載）
無風扇設計：自然風冷，低噪音、高可靠性
電壓調整：支持手動調整輸出電壓，并聯模式下額定負載電壓比空載低約 4%
（2）保護功能
| 保護類型 | 具體參數 | 恢復方式 |
|---|---|---|
| 過負載保護 | 觸發閾值：額定輸出功率的 105~130% | 故障消除后自動恢復（輸出電壓 < 30% 時打嗝模式，30%~100% 時恒流限流） |
| 過電壓保護 | 觸發閾值：30~34V（24V 型）、43~50V（36V 型）、56~65V（48V 型） | 重啟后自動恢復 |
| 過溫度保護 | 觸發條件：溫度超標 | 溫度下降后自動恢復 |
| 短路保護 | 觸發條件：輸出短路 | 打嗝模式 / 恒流限流，故障消除后自動恢復 |
四、環境與安裝要求
工作環境：

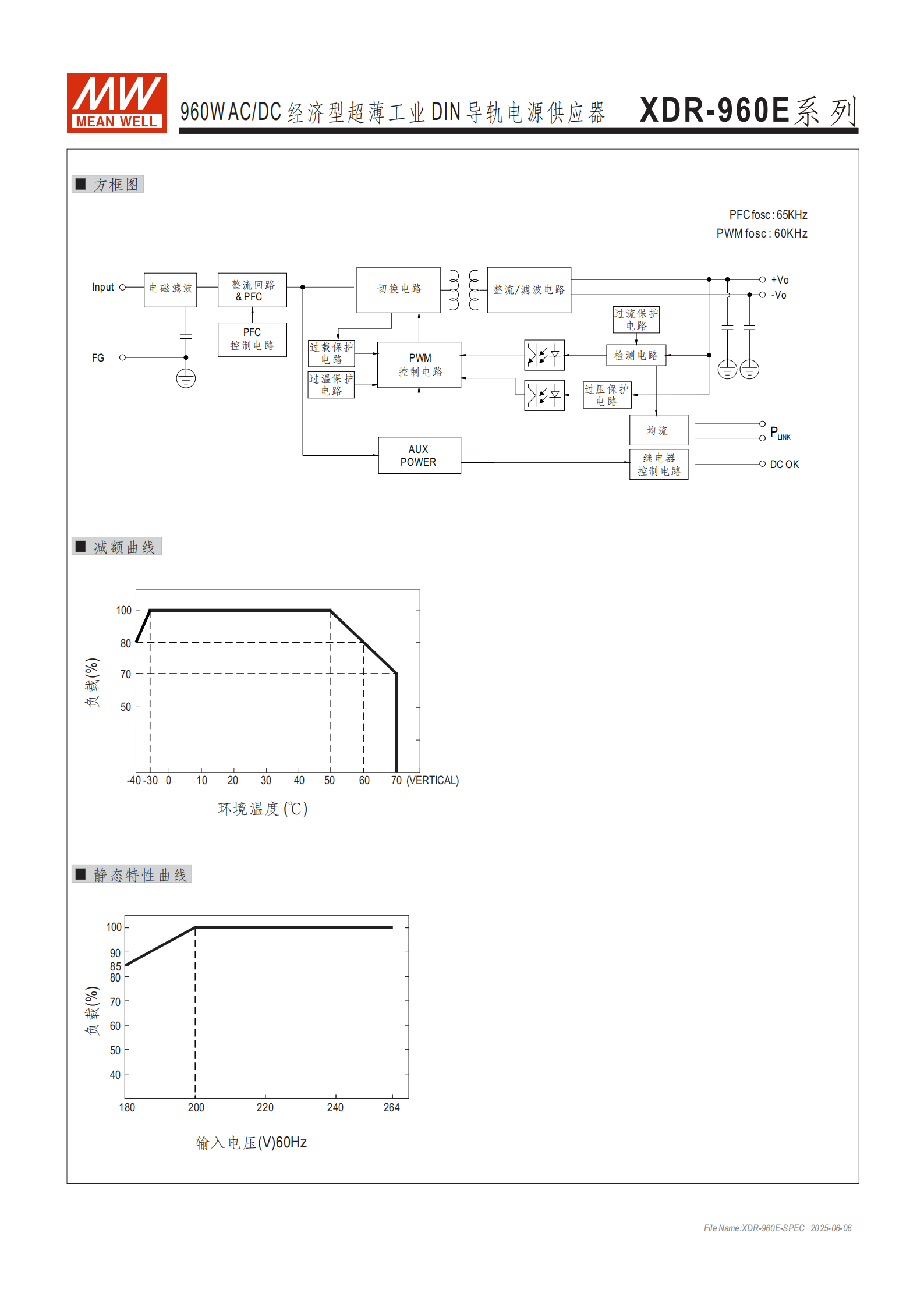

工作溫度：-40~+70℃（+50℃以上需減額）
工作濕度：20~95% RH（無冷凝）
儲存溫度：-40~+85℃，儲存濕度 10~95% RH（無冷凝）
工作高度：5000 米

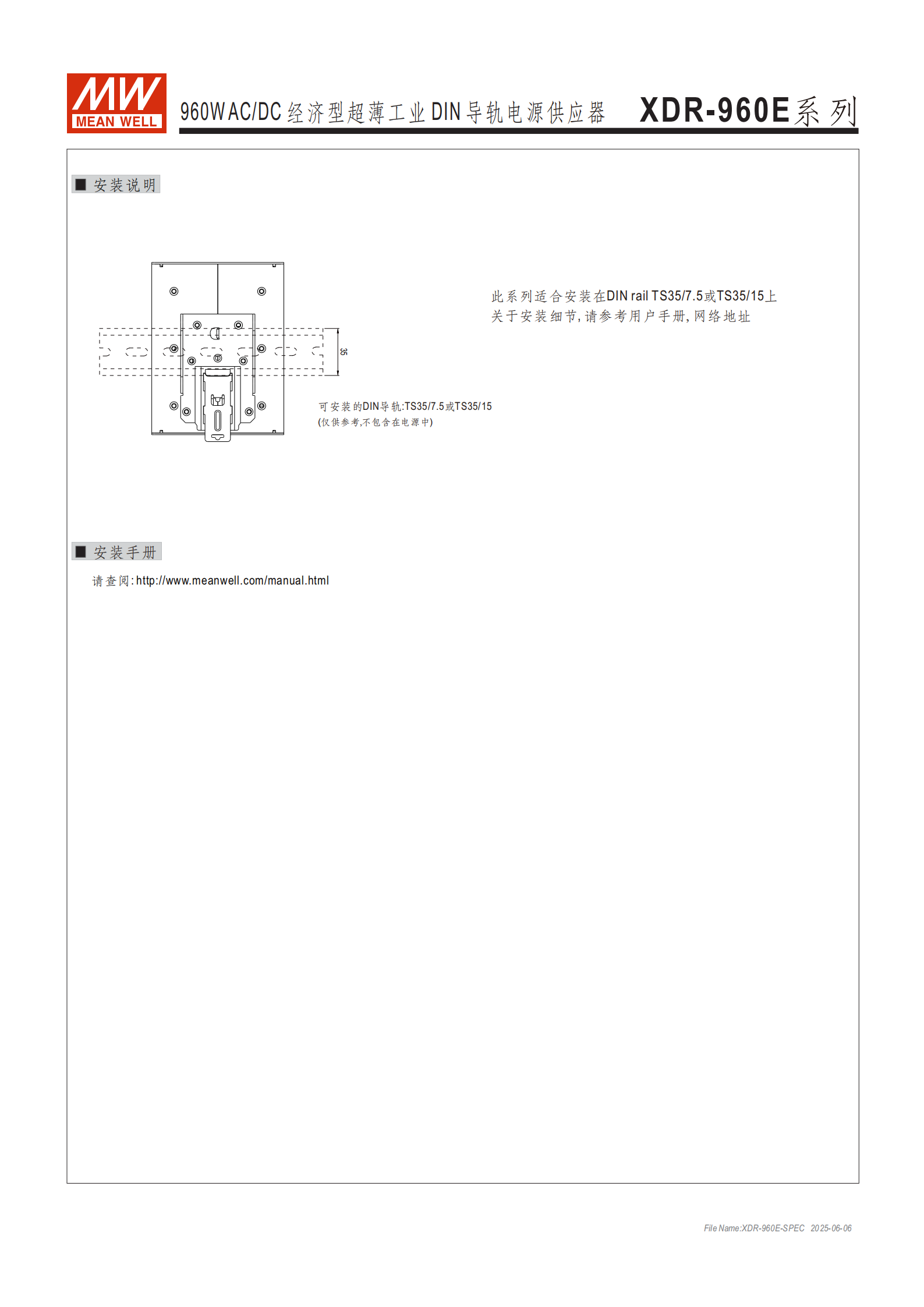

安裝規格：
適配導軌：TS-35/7.5 或 TS-35/15 DIN 導軌

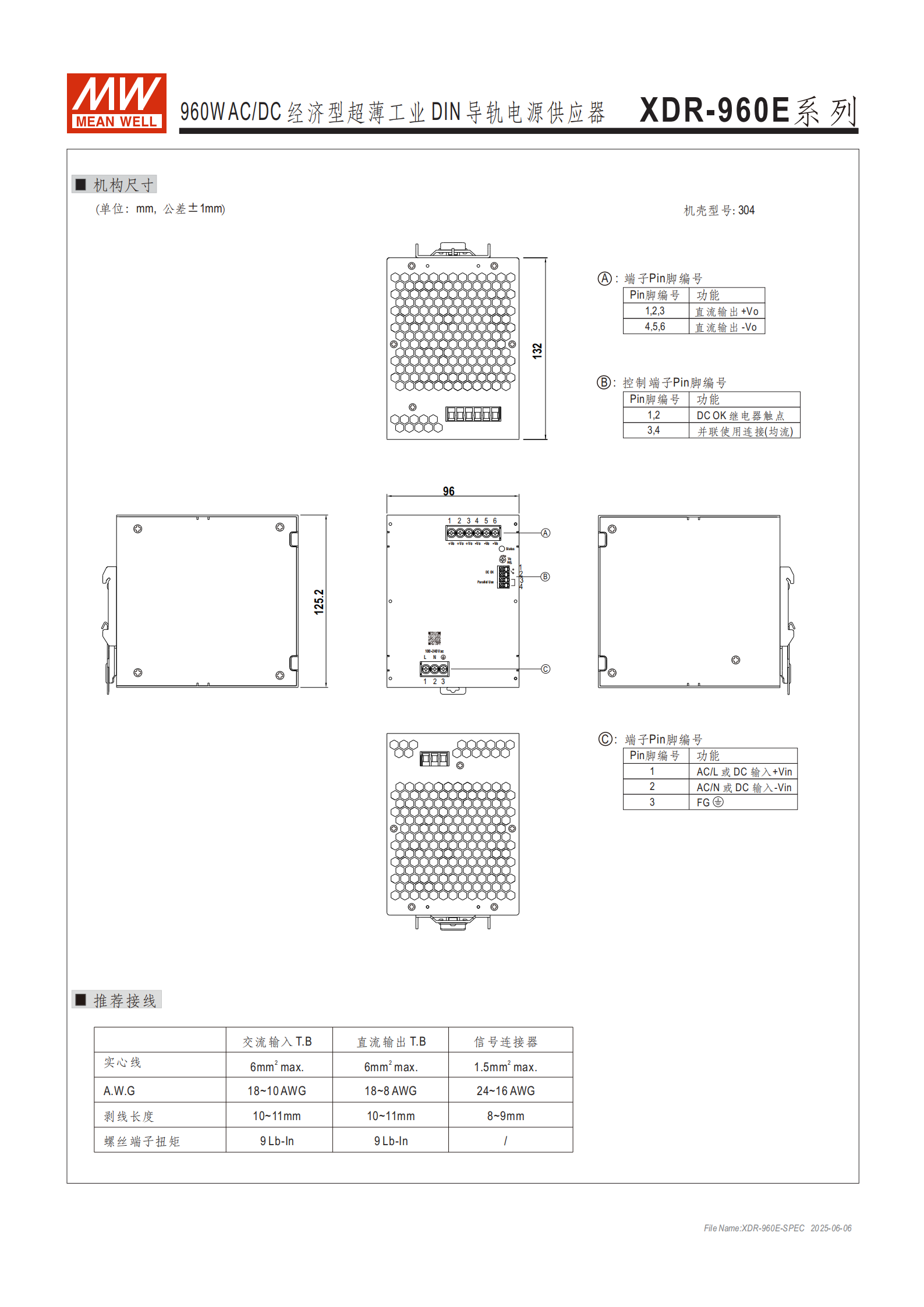

尺寸：96125.2132mm（WHD）
安裝間隙：頂部 40mm、底部 20mm、兩側 5mm（相鄰為熱源時 15mm）
包裝重量：單臺 1.7Kg，6 臺 / 箱（11.2Kg/1.57CUFT）
五、應用場景
工業控制系統
半導體制造設備
工廠自動化設備
機電設備
電池充電器
4. 關鍵問題

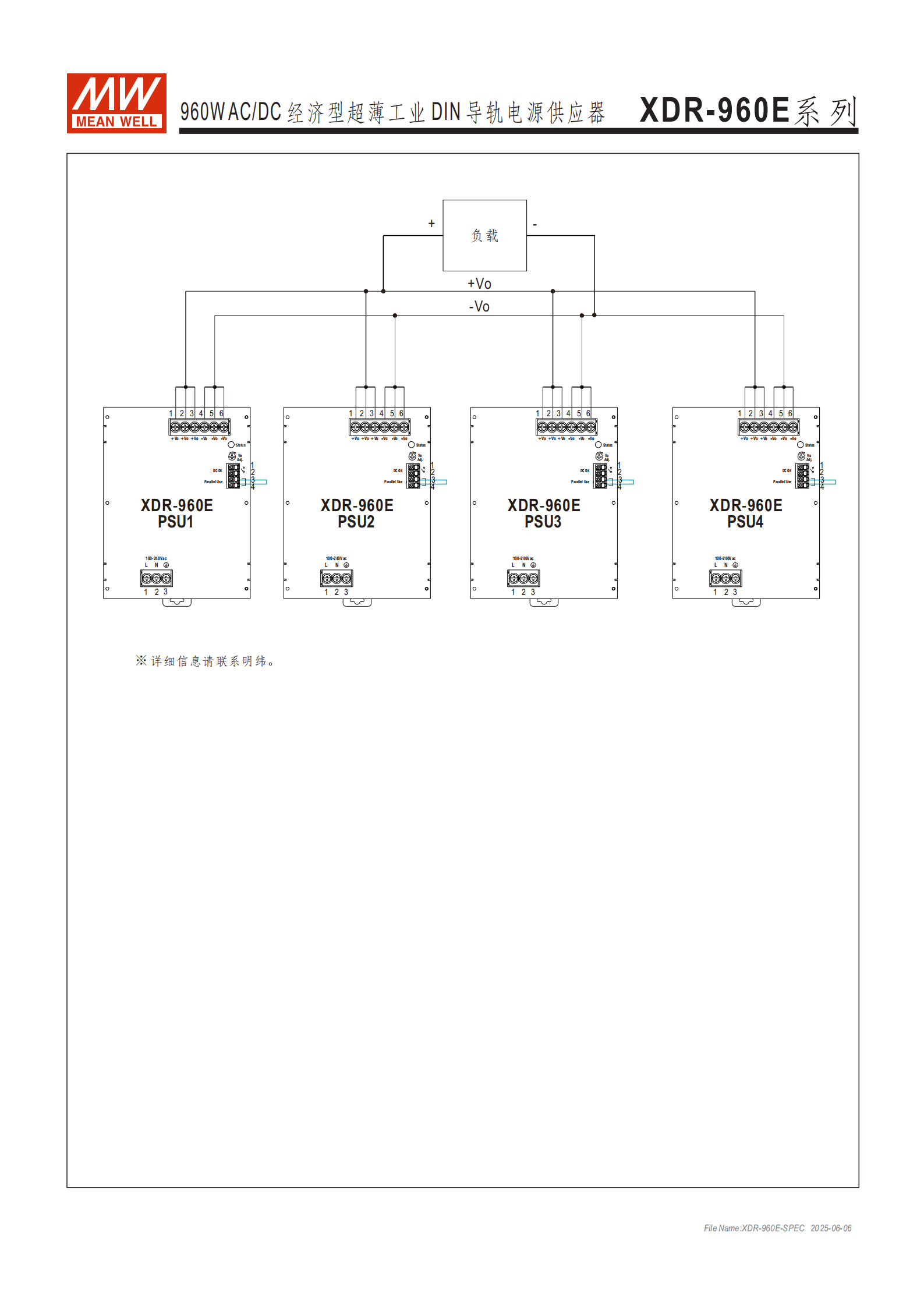

問題 1：XDR-960E 系列電源支持并聯擴容，具體要求和最大輸出功率是多少？
答案：該系列支持（3+1）臺下垂模式并聯，最大輸出功率可達 3840W；核心并聯要求包括：① 并聯設備間輸出電壓差≤0.1V；② 總輸出電流≤各組額定電流 × 組數 ×0.9；③ 最小輸出負載 > 7%× 各組額定電流 × 組數；④ 需短接 LINK 線；⑤ 采用短而粗的導線并聯后連接負載；⑥ 并聯模式下額定負載電壓比空載低約 4%。
問題 2：XDR-960E 系列的核心電氣性能優勢（效率、功耗、溫寬）是什么？
答案：① 效率：最高達 95.5%（XDR-960E-48 型號 Typ. 值），XDR-960E-24 為 94.5%、XDR-960E-36 為 95%，節能效果顯著；② 空載功耗：典型值僅 2.7W@230Vac，最大值不超過 3.6W@230Vac，待機能耗低；③ 工作溫寬：-40~+70℃，適應極端工業環境，+50℃以上需按減額曲線調整負載。
問題 3：XDR-960E 系列的安裝適配規格、關鍵保護功能及應用場景有哪些？
答案：① 安裝適配：支持 TS-35/7.5 或 TS-35/15 DIN 導軌安裝，機身尺寸 96125.2132mm（WHD），需預留指定安裝間隙；② 關鍵保護：具備過負載（105~130% 額定功率觸發）、過電壓（按型號 30~65V 觸發）、過溫度、短路四大保護功能，不同保護對應自動恢復或重啟恢復模式；③ 應用場景：適用于工業控制系統、半導體制造設備、工廠自動化、機電設備、電池充電器等工業場景
