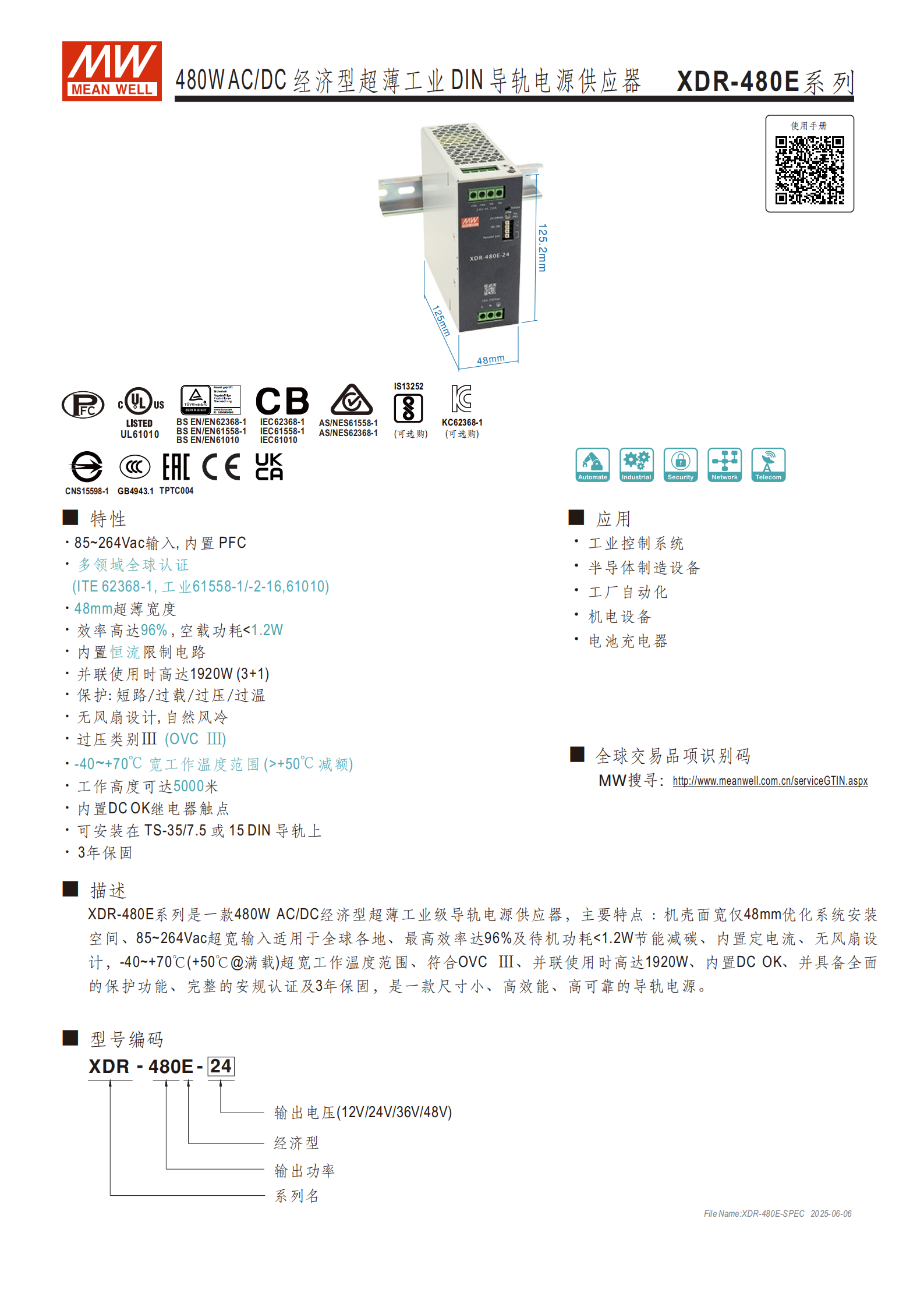

XDR-480E 系列是明緯推出的 480W AC/DC 經濟型超薄工業 DIN 導軌電源供應器，機身寬僅48mm，支持85~264Vac超寬輸入及120~370Vdc直流輸入，輸出電壓涵蓋 12V/24V/36V/48V 四種規格，額定功率 360W~480W，效率最高達96% ，空載功耗 < 1.2W，具備 **-40~+70℃** 寬工作溫度范圍，無風扇自然風冷設計，支持最多 4 臺并聯輸出 1920W 功率，擁有短路 / 過載 / 過壓 / 過溫全面保護，通過多領域全球安規認證，可安裝于 TS-35/7.5 或 15 DIN 導軌，適用于工業控制系統、工廠自動化等場景，提供 3 年保固。
| 項目 | 詳情 |
|---|---|
| 產品系列 | XDR-480E 系列 |
| 產品類型 | 480W AC/DC 經濟型超薄工業 DIN 導軌電源供應器 |
| 品牌 | MEAN WELL（明緯） |
| 核心定位 | 尺寸小、高效能、高可靠，適用于全球多工業場景 |
| 保固期限 | 3 年 |
二、核心特性

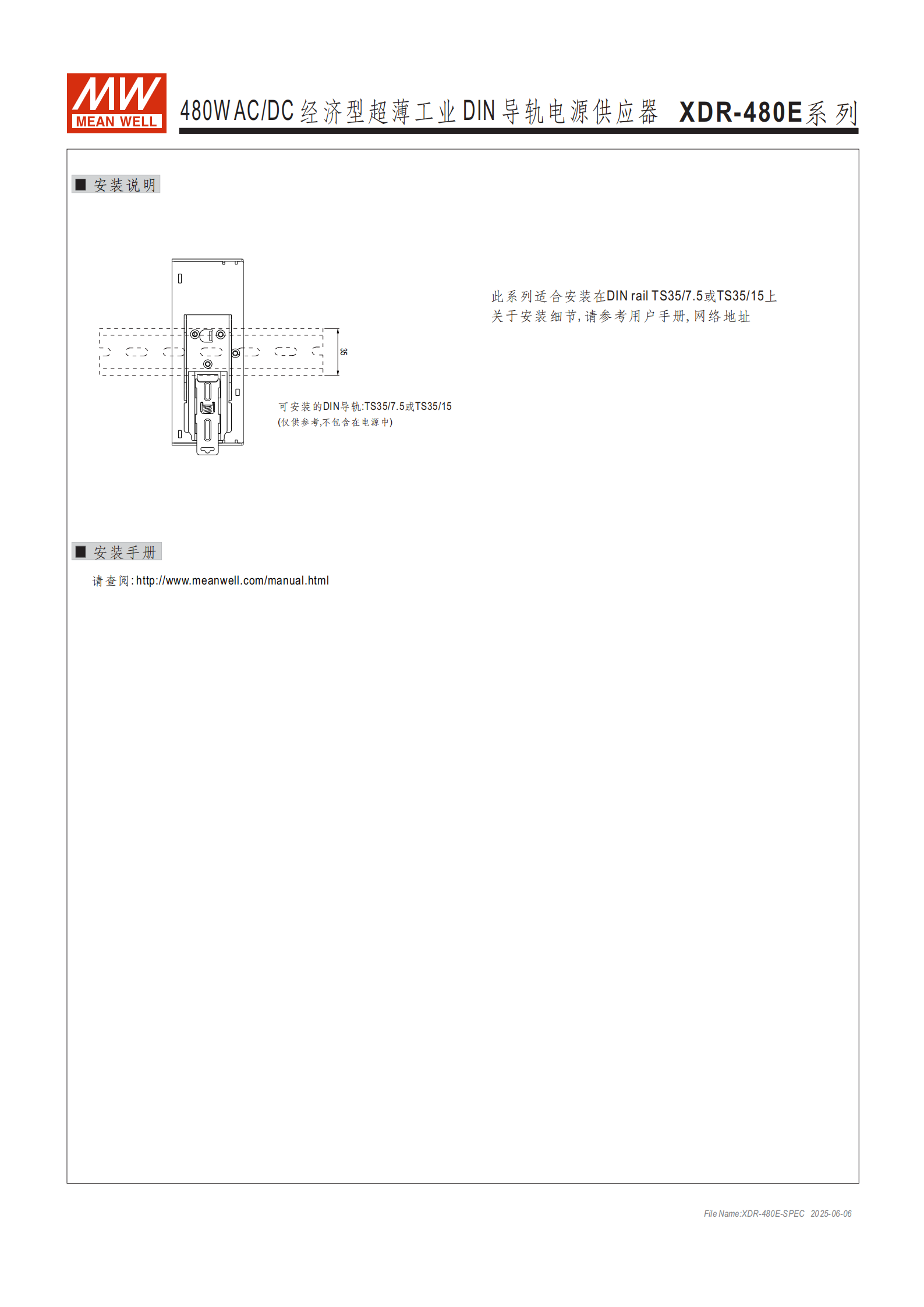

尺寸與安裝：機身寬度僅48mm，優化安裝空間；支持 TS-35/7.5 或 TS-35/15 DIN 導軌安裝，滿功率負載時建議頂部留 40mm、底部 20mm、兩側 5mm 間隙（相鄰為熱源時留 15mm）。
輸入與能效：
超寬輸入：交流 85~264Vac，直流 120~370Vdc，適配全球用電環境；
高能效：效率最高達96% （XDR-480E-48），空載功耗 Typ. 1W（115/230Vac），最大≤1.2W，節能減碳；
內置 PFC，功率因素 Typ. PF>0.95（230Vac 滿載）、PF>0.98（115Vac 滿載）。

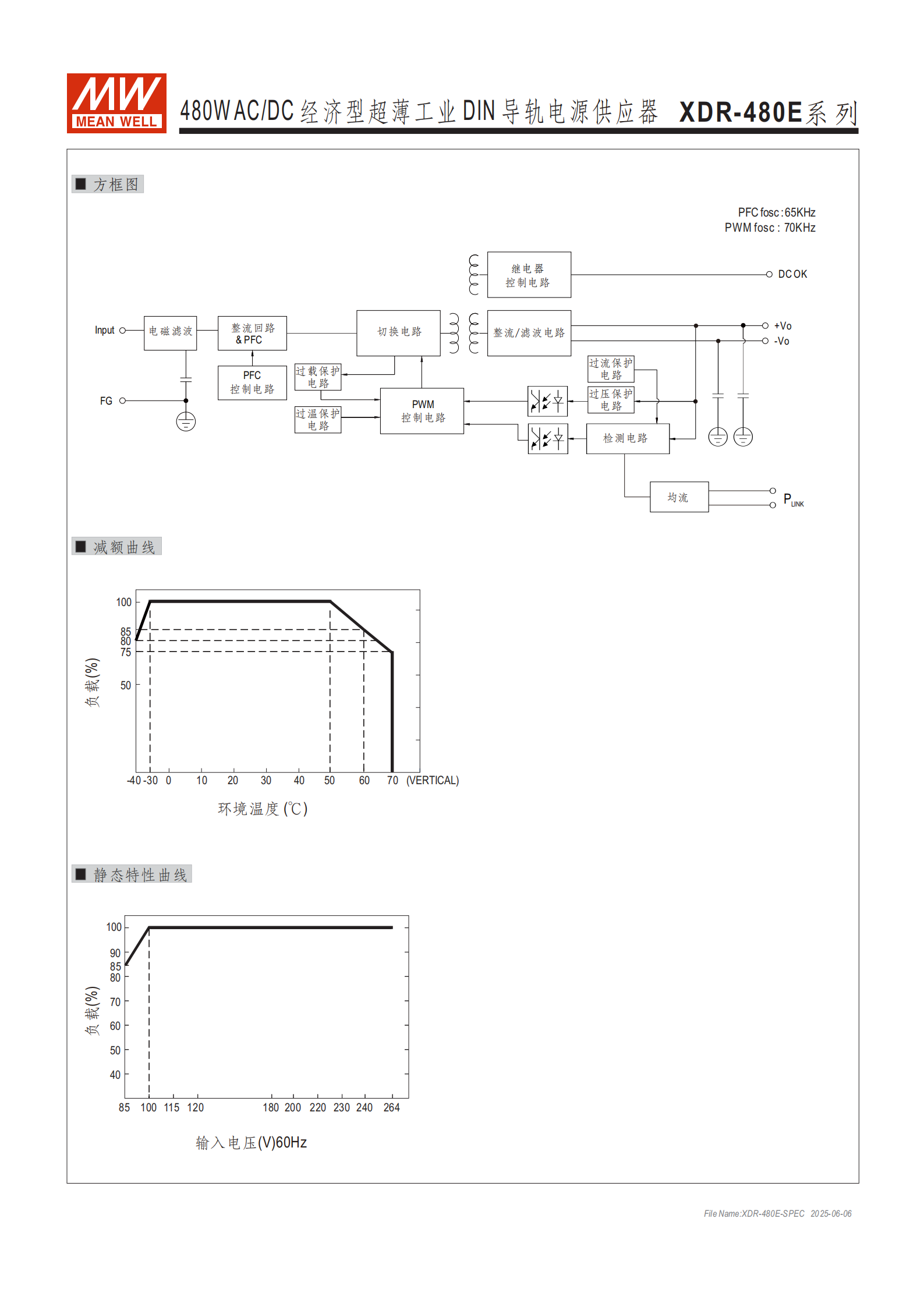

環境適應性：無風扇自然風冷設計，工作溫度范圍 **-40~+70℃** （+50℃以上需減額），工作濕度 20~95% RH 無冷凝；工作高度可達5000 米，耐振動符合 IEC60068-2-6 標準（10~500Hz，2G，X/Y/Z 軸各 60 分鐘）。

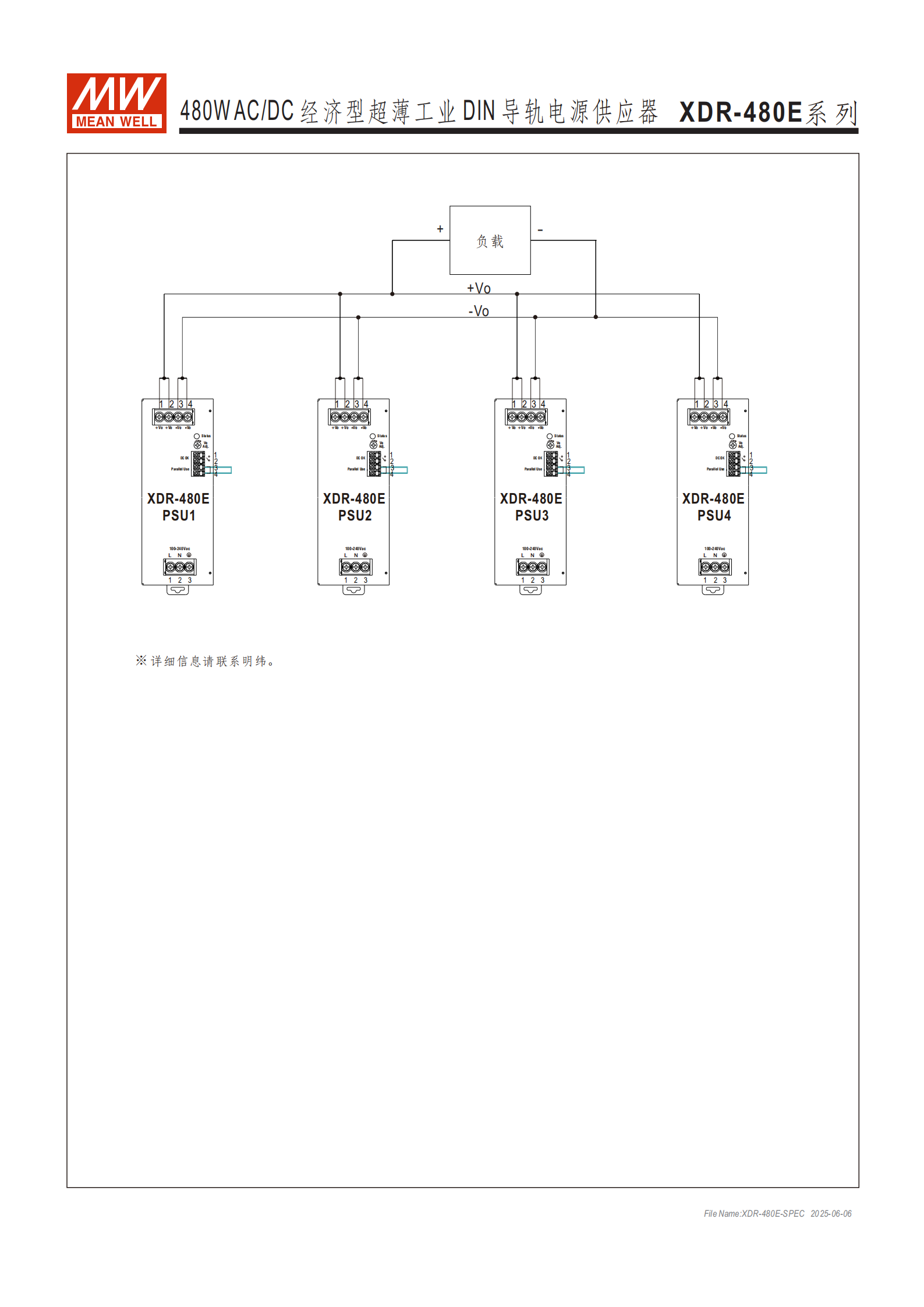

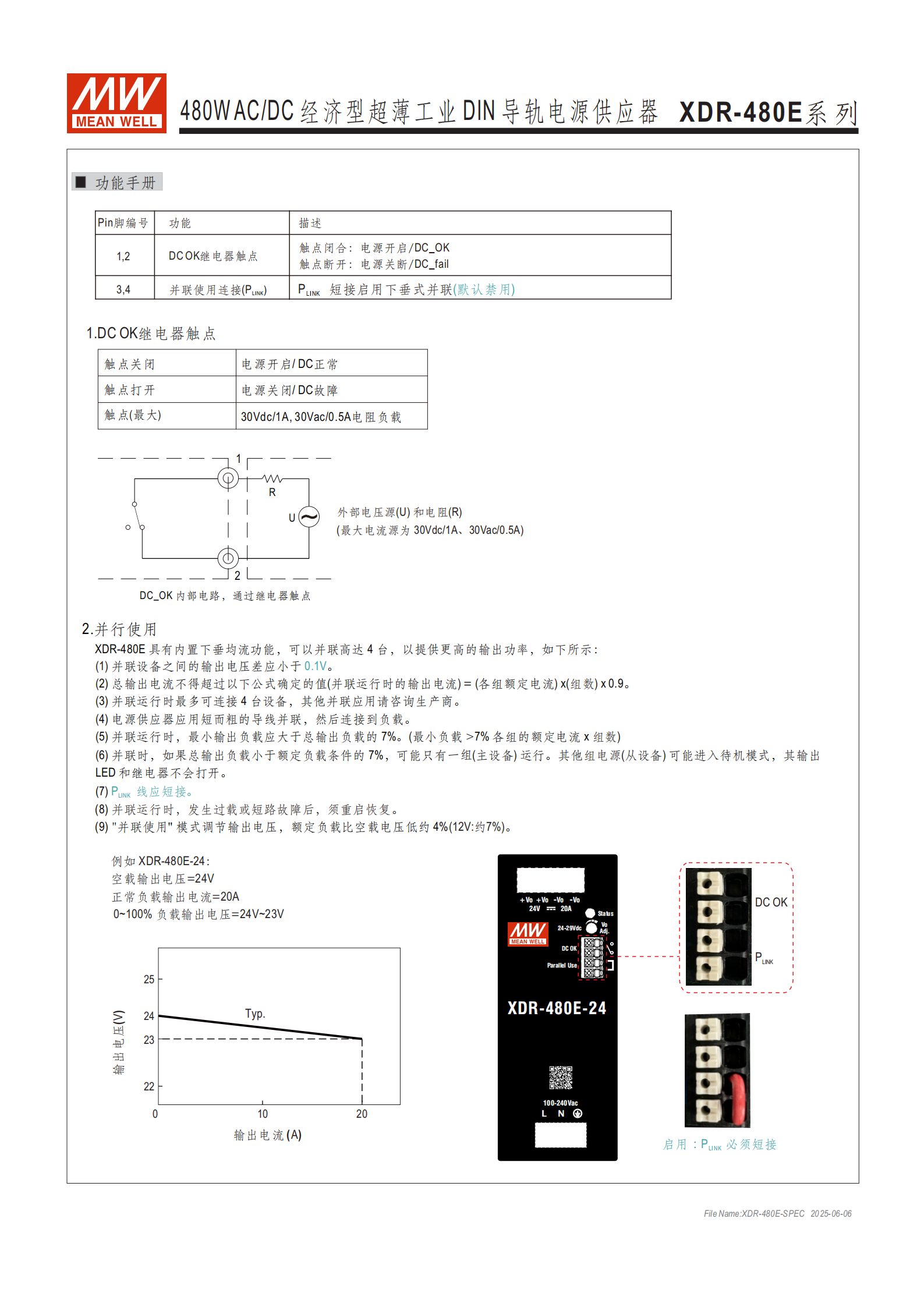

并聯擴展：支持下垂模式并聯，最多 4 臺并聯輸出，最大總功率1920W（3+1） ，需滿足輸出電壓差 < 0.1V、總負載≥7% 額定總負載等條件。
三、電氣規格詳情
（1）輸出參數表

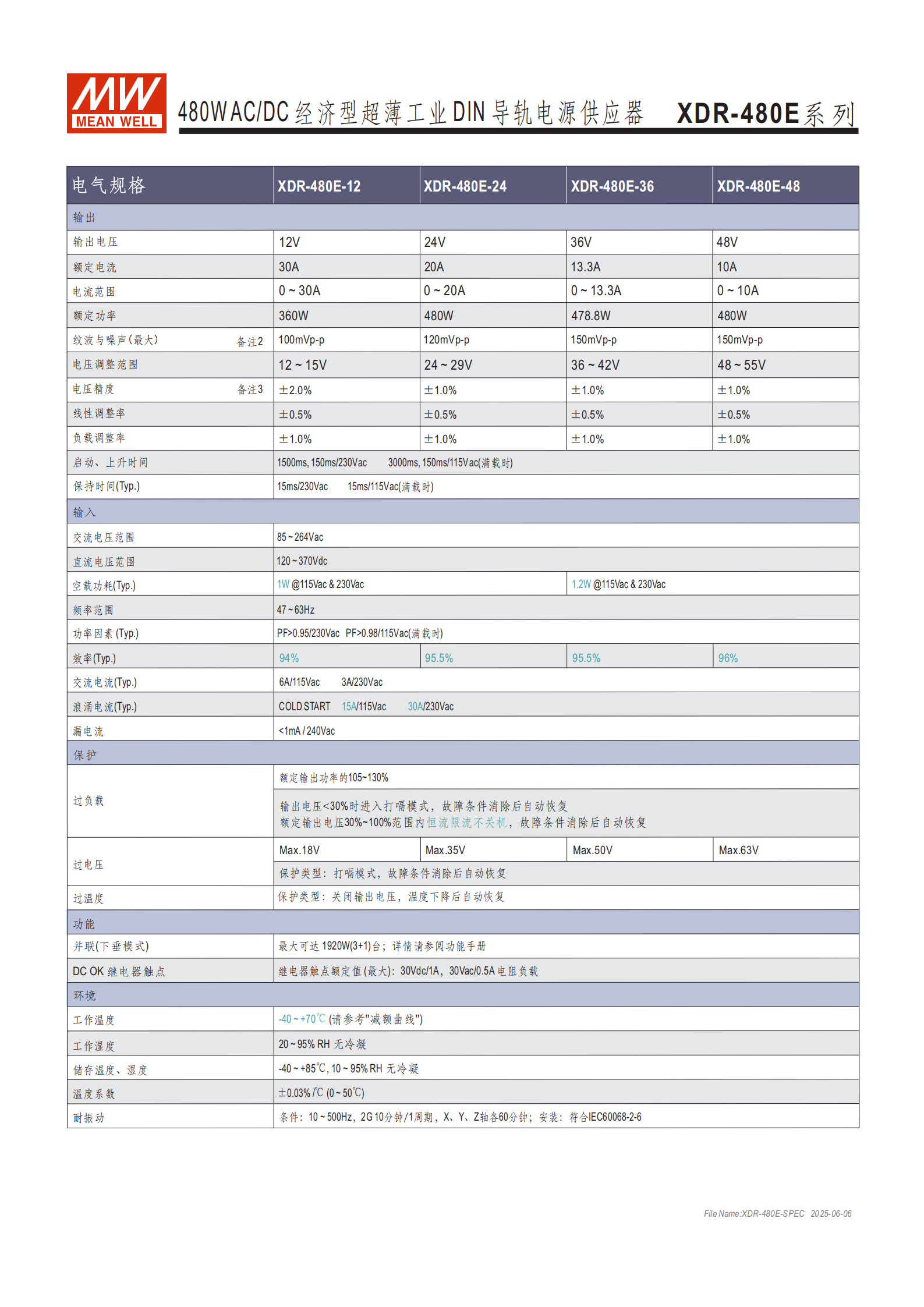

| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 電壓精度 | 紋波噪聲（最大） |
|---|---|---|---|---|---|---|
| XDR-480E-12 | 12V | 30A | 360W | 12~15V | ±2.0% | 100mVp-p |
| XDR-480E-24 | 24V | 20A | 480W | 24~29V | ±1.0% | 120mVp-p |
| XDR-480E-36 | 36V | 13.3A | 478.8W | 36~42V | ±1.0% | 150mVp-p |
| XDR-480E-48 | 48V | 10A | 480W | 48~55V | ±1.0% | 150mVp-p |
（2）其他關鍵電氣參數
線性調整率：±0.5%（全系列）；
負載調整率：±1.0%（全系列）；
啟動 / 上升時間：230Vac 滿載時 1500ms（啟動）、150ms（上升）；115Vac 滿載時 3000ms（啟動）、150ms（上升）；
保持時間：Typ. 15ms（230Vac/115Vac 滿載）；
浪涌電流：冷啟動時 115Vac/15A、230Vac/30A；
漏電流：<1mA（240Vac）。
四、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過載保護 | 額定輸出功率的 105~130% | 輸出電壓 < 30% 額定值：打嗝模式，自動恢復；30%~100% 額定值：恒流限流，不關機 |
| 過壓保護 | 最大 18V（12V 型）、35V（24V 型）、50V（36V 型）、63V（48V 型） | 打嗝模式，故障消除后自動恢復 |
| 過溫保護 | 溫度超標 | 關閉輸出電壓，溫度下降后自動恢復 |
| 短路保護 | 輸出短路 | 自動恢復（需故障消除） |
五、安規與電磁兼容

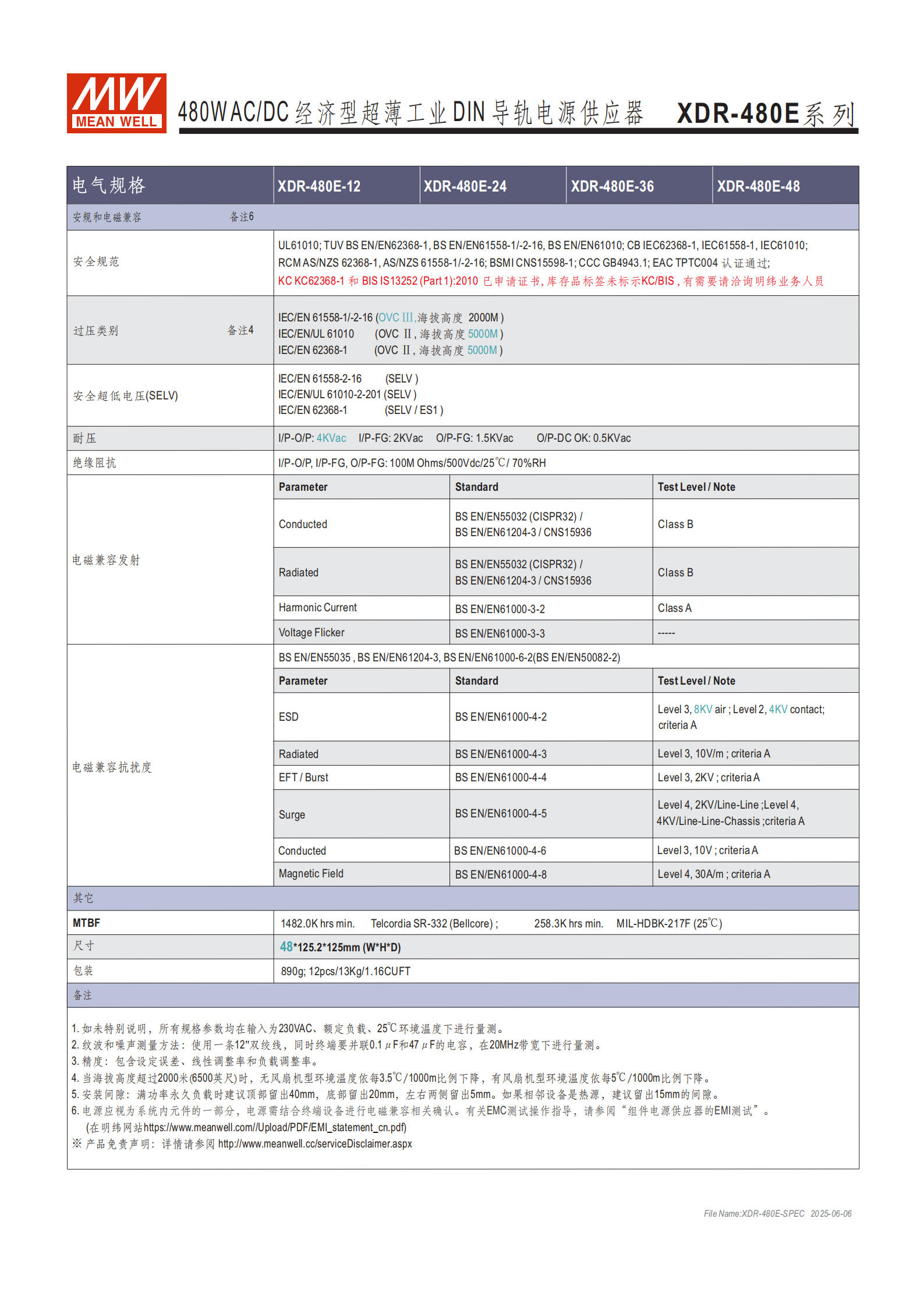

安全規范：通過 UL61010、IEC62368-1、IEC61558-1、CNS15598-1、GB4943.1 等多全球認證，部分認證（如 BIS）已申請證書；
過壓類別：IEC/EN 61558-1/-2-16（2000 米海拔）為 OVC Ⅲ，IEC/EN/UL 61010、IEC/EN 62368-1（5000 米海拔）為 OVC Ⅱ；
耐壓與絕緣：I/P-O/P：4KVac，I/P-FG：2KVac，O/P-FG：1.5KVac；絕緣阻抗≥100M Ohms（500Vdc/25℃/70% RH）；
電磁兼容：
發射：傳導 / 輻射符合 EN55032 Class B，諧波電流符合 EN61000-3-2 Class A；
抗擾度：ESD（接觸 4KV / 空氣 8KV）、輻射（10V/m）、浪涌（線對線 2KV / 線對地 4KV）等均達 Level 3~4，符合 EN55035 標準。

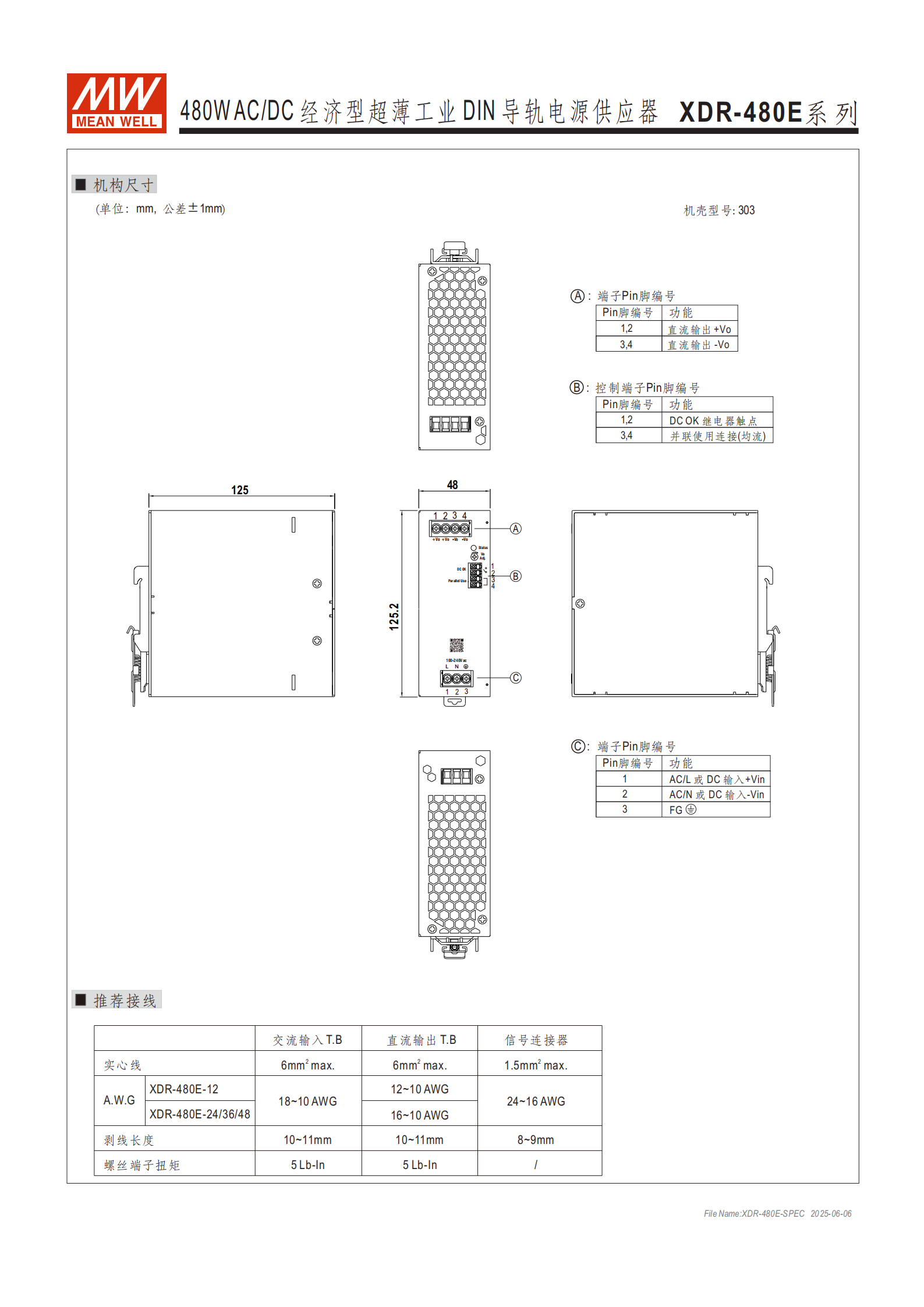

六、物理與包裝參數
| 項目 | 詳情 |
|---|---|
| 尺寸（WHD） | 48125.2125mm（公差 ±1mm） |
| 單臺重量 | 890g |
| 包裝規格 | 12 臺 / 箱，每箱 13Kg，體積 1.16CUFT |
| MTBF | 最小 1482.0K hrs（Telcordia SR-332 標準）；最小 258.3K hrs（MIL-HDBK-217F 標準，25℃） |
七、應用場景
工業控制系統
半導體制造設備
工廠自動化設備
機電設備
電池充電器
