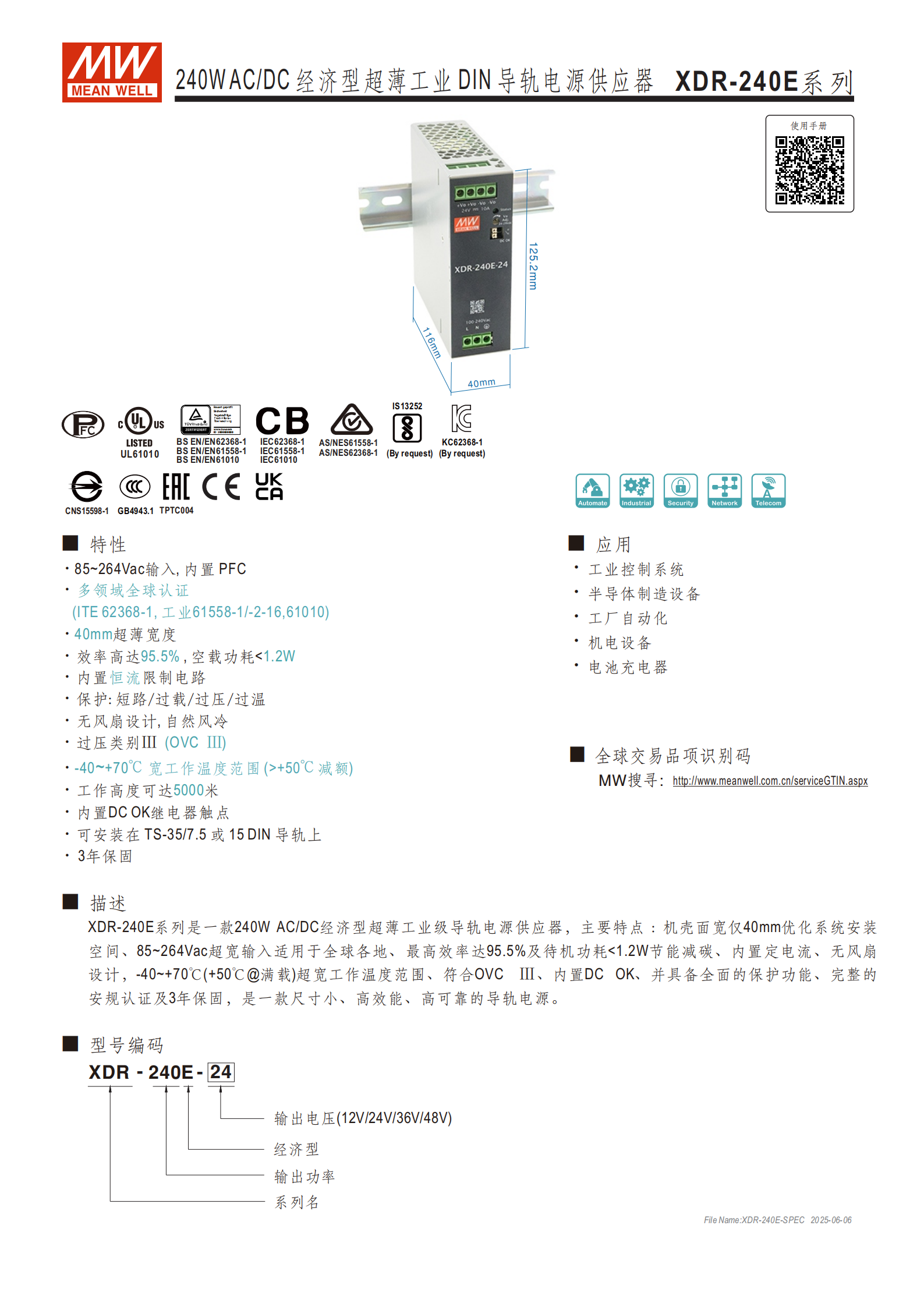

XDR-240E 系列是240W AC/DC 經濟型超薄工業 DIN 導軌電源供應器，具備85~264Vac 超寬輸入、40mm 超薄寬度、最高 95.5% 效率及 **<1.2W 空載功耗 **，支持 **-40~+70℃寬工作溫度范圍 **（+50℃以上需減額），內置 PFC、恒流限制電路及 DC OK 繼電器觸點，擁有短路 / 過載 / 過壓 / 過溫全面保護，符合 OVC Ⅲ 過壓類別及多項全球安規認證，可安裝于 TS-35/7.5 或 15 DIN 導軌，提供 3 年保固，適用于工業控制系統、工廠自動化等多類工業場景。
產品名稱：XDR-240E 系列 240W AC/DC 經濟型超薄工業 DIN 導軌電源供應器
核心定位：面向工業場景的經濟型電源，以 “超薄尺寸、高效節能、寬環境適應” 為核心優勢
保固期限：3 年
適用場景：工業控制系統、半導體制造設備、工廠自動化、機電設備、電池充電器等
二、核心特性
輸入輸出特性
輸入范圍：AC 85~264Vac（全球通用），DC 120~370Vdc
內置 PFC 功能，功率因素 PF>0.95（230Vac 滿載）、PF>0.98（115Vac 滿載）
輸出電壓可選：12V、24V、36V、48V，支持 12~15V/24~29V 等電壓調整范圍
尺寸與效率

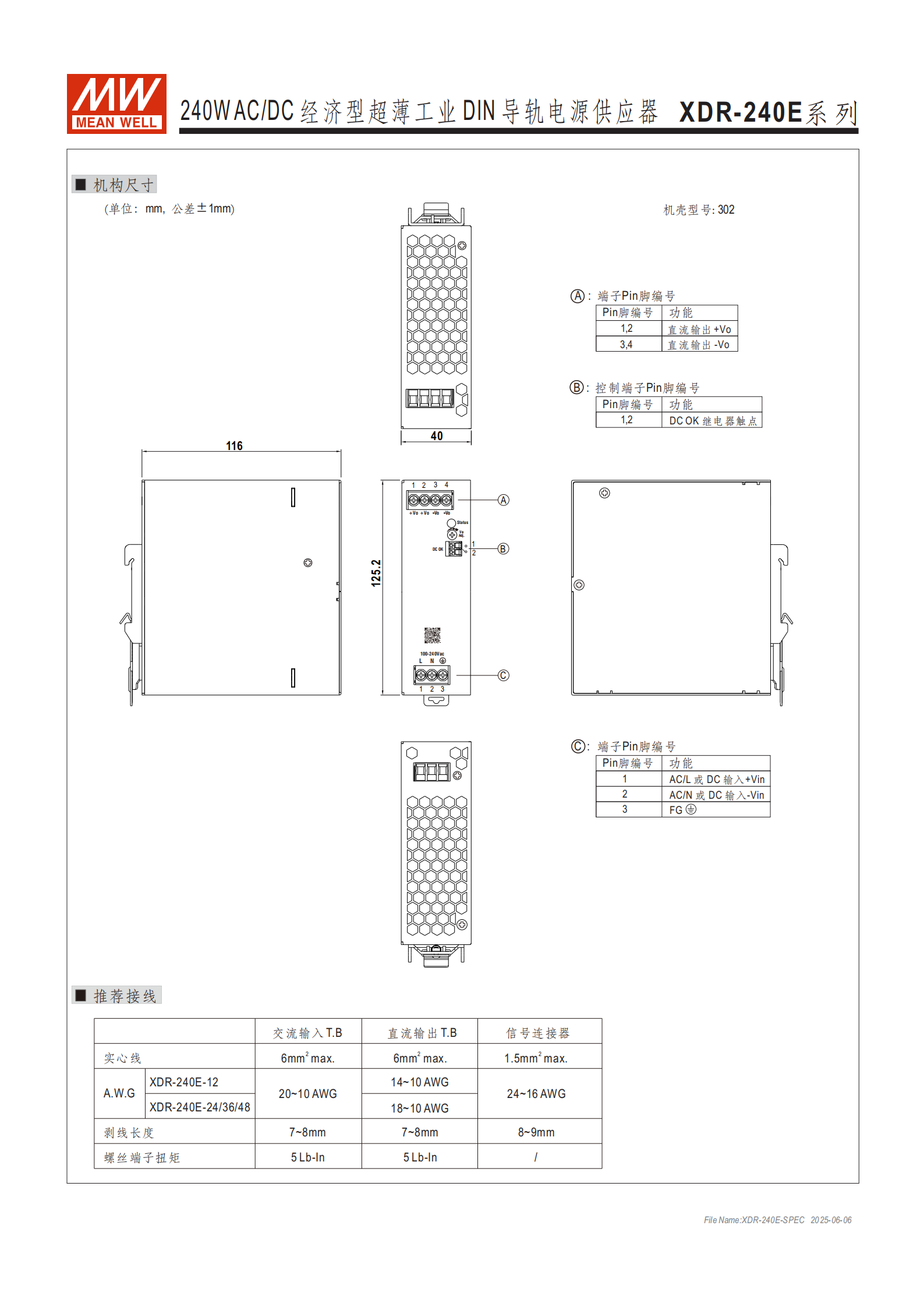

機身尺寸：40mm（W）×125.2mm（H）×116mm（D），公差 ±1mm
效率表現：最高 95.5%（XDR-240E-36/48），空載功耗典型值 1W（115/230Vac），最大 1.2W
散熱設計：無風扇自然風冷，依賴環境散熱
環境適應性

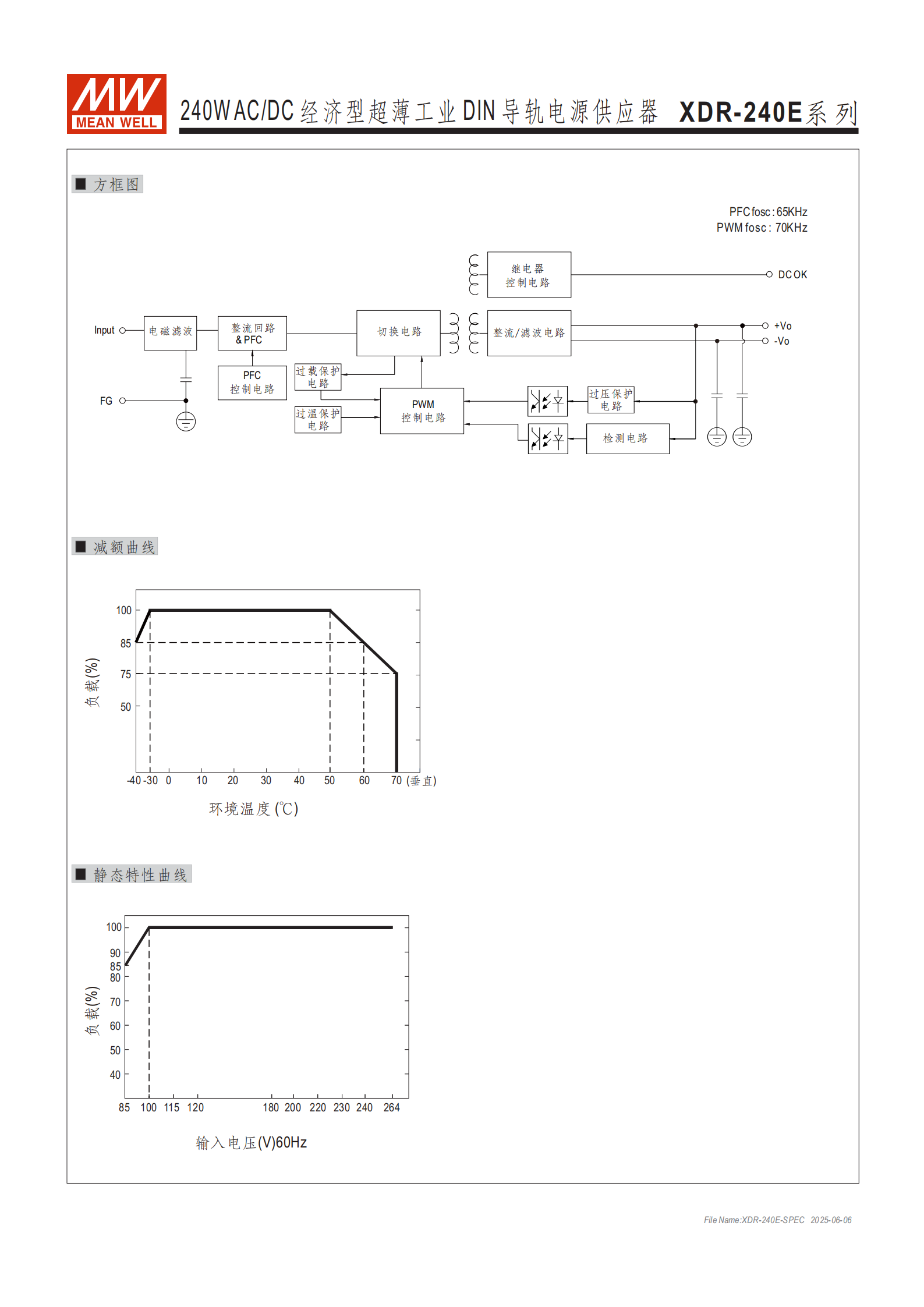

工作溫度：-40~+70℃，+50℃以上需按減額曲線降低負載
工作高度：最高 5000 米
工作濕度：20~95% RH（無冷凝）
儲存條件：-40~+85℃，10~95% RH（無冷凝）
耐振動：10~500Hz、2G 條件下，X/Y/Z 軸各 60 分鐘（符合 IEC60068-2-6）
安全與保護
過載保護：105~130% 額定功率，輸出電壓 < 30% 時進入打嗝模式，30%~100% 時恒流不關機
過壓保護：最大 18V（12V 型號）、35V（24V 型號）、50V（36V 型號）、63V（48V 型號）
過溫保護：關閉輸出，溫度下降后自動恢復
過壓類別：OVC Ⅲ（IEC/EN 61558-1/-2-16，海拔 2000 米）；OVC Ⅱ（IEC/EN/UL 61010、IEC/EN 62368-1，海拔 5000 米）
保護功能：短路、過載、過壓、過溫保護，故障條件消除后自動恢復
絕緣與耐壓：I/P-O/P 耐壓 4KVac，I/P-FG 耐壓 2KVac，O/P-FG 耐壓 1.5KVac；絕緣阻抗≥100MΩ（500Vdc/25℃/70% RH）

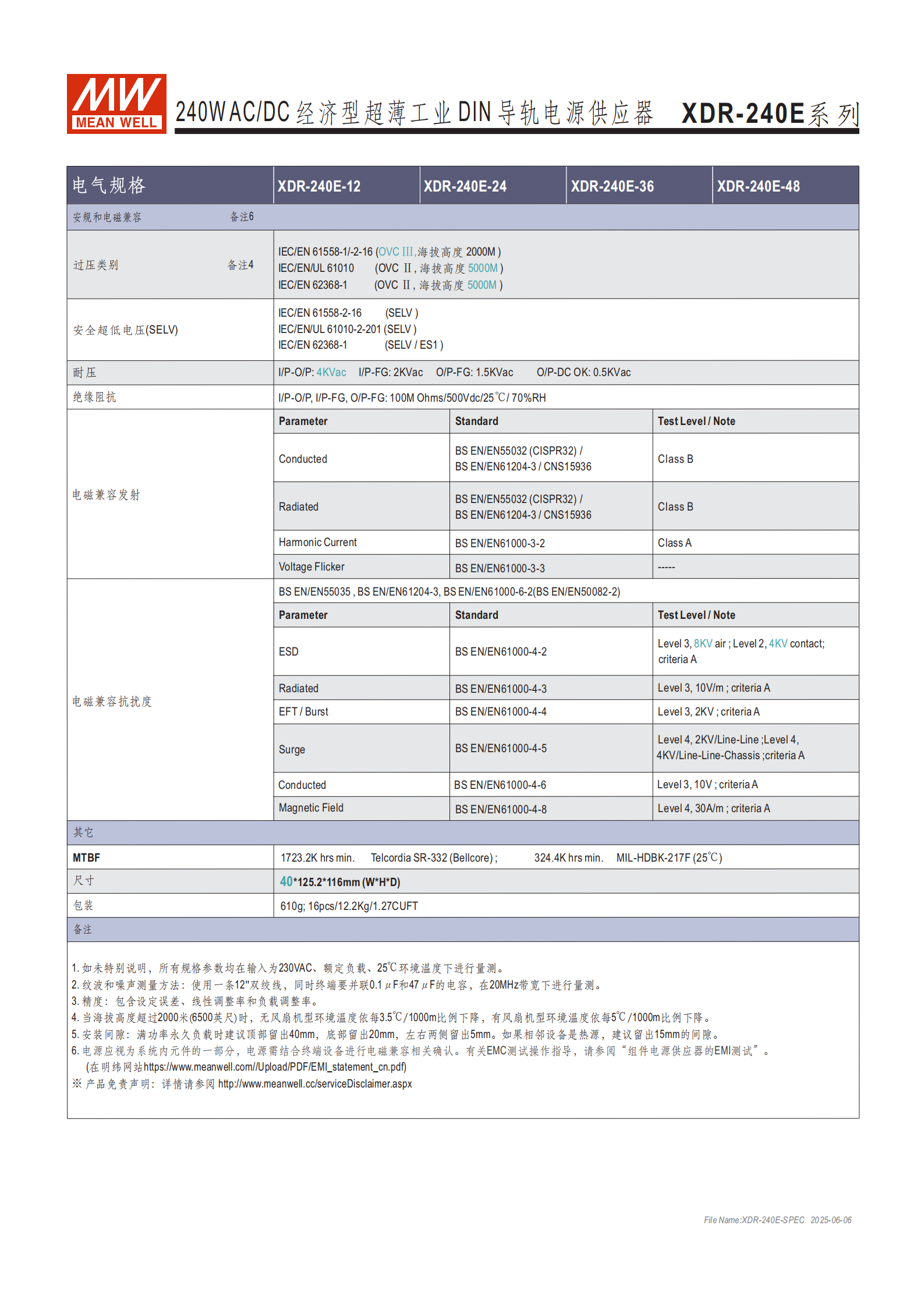

認證合規
發射：傳導 / 輻射 EN55032 Class B，諧波電流 EN61000-3-2 Class A
抗擾度：ESD（8KV 空氣 / 4KV 接觸）、輻射（10V/m）、浪涌（2KV 線 - 線 / 4KV 線 - 地）等 Level 3~4
安全規范：UL61010、TUV BS EN/EN62368-1、IEC61558-1、CCC GB4943.1 等全球多項認證
電磁兼容：

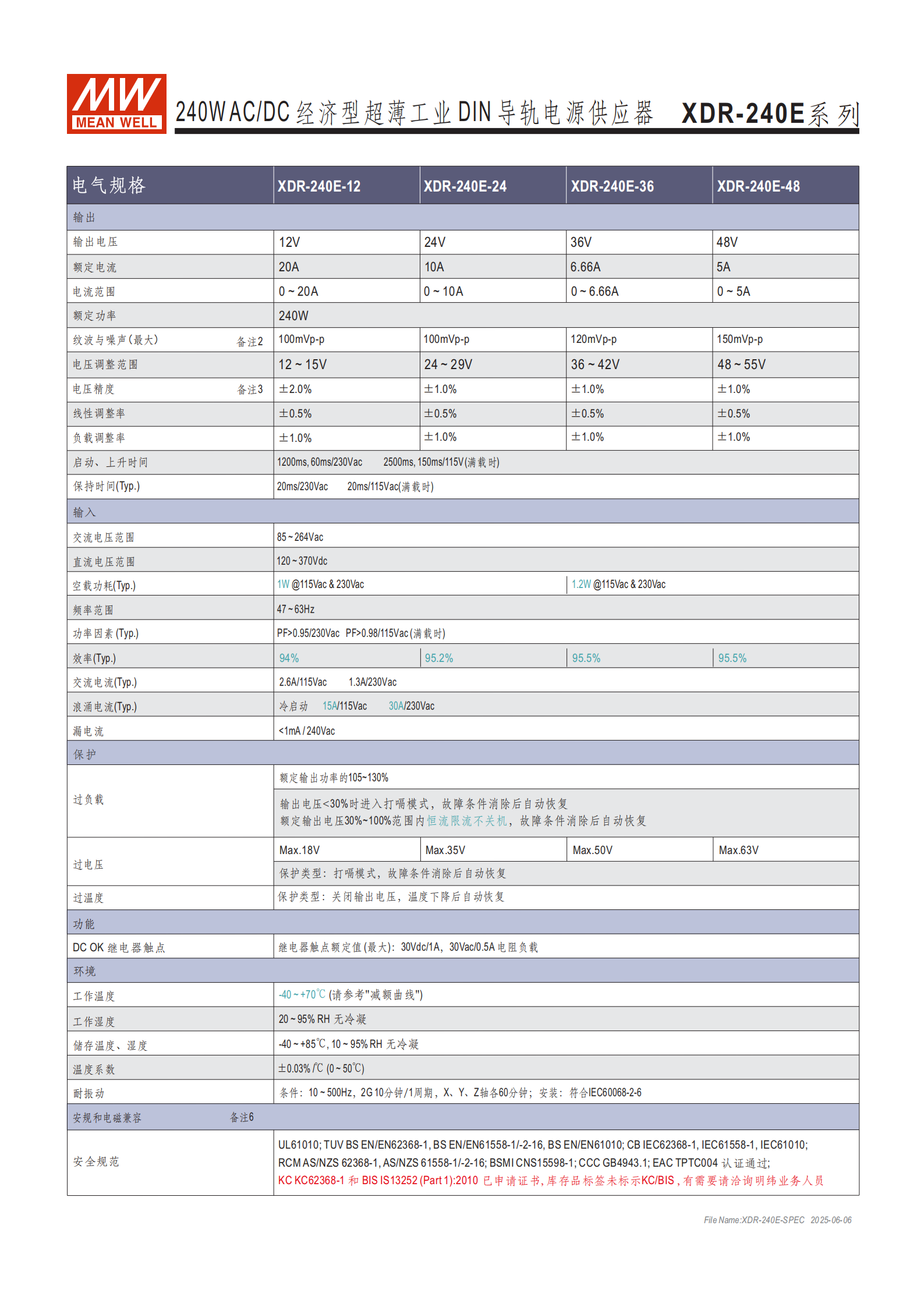

三、關鍵電氣規格（核心參數表）
| 規格類別 | 具體參數 | XDR-240E-12 | XDR-240E-24 | XDR-240E-36 | XDR-240E-48 |
|---|---|---|---|---|---|
| 輸出參數 | 輸出電壓 | 12V（調整 12~15V） | 24V（調整 24~29V） | 36V（調整 36~42V） | 48V（調整 48~55V） |
| 額定電流 | 20A | 10A | 6.66A | 5A | |
| 電流范圍 | 0~20A | 0~10A | 0~6.66A | 0~5A | |
| 電壓精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | |
| 紋波噪聲（最大） | 100mVp-p | 100mVp-p | 120mVp-p | 150mVp-p | |
| 輸入?yún)?shù) | 交流電流（典型） | 2.6A/115Vac、1.3A/230Vac | - | - | - |
| 浪涌電流（典型） | 冷啟動 15A/115Vac、30A/230Vac | - | - | - | |
| 時序參數 | 啟動 / 上升時間 | 1200ms/60ms（230Vac） | 2500ms/150ms（115Vac 滿載） | - | - |
| 保持時間（典型） | 20ms/115Vac、20ms/230Vac（滿載） | - | - | - | |
| 其他參數 | MTBF（最?。?/td> | 1723.2K hrs（Telcordia SR-332）、324.4K hrs（MIL-HDBK-217F） | - | - | - |
四、安裝與接線要求

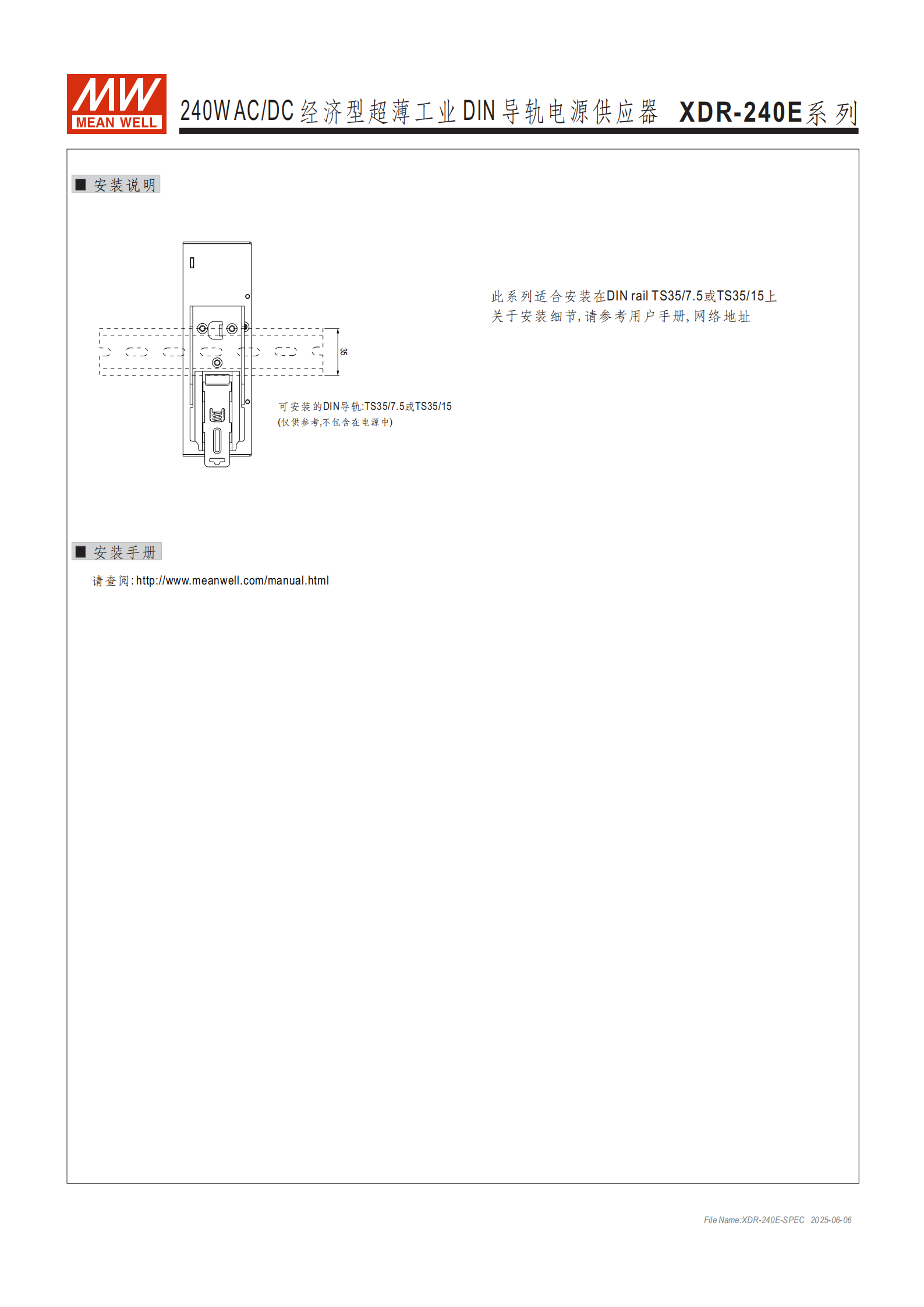

安裝方式：支持 TS-35/7.5 或 TS-35/15 DIN 導軌安裝
安裝間隙：滿功率永久負載時，頂部預留 40mm、底部 20mm、左右兩側 5mm；相鄰設備為熱源時，預留 15mm
接線規范
接線類型 線徑要求 剝線長度 螺絲扭矩 交流輸入 14~10 AWG 7~8mm 5 Lb-In 直流輸出（12V 型號） 24~16 AWG 7~8mm 5 Lb-In 直流輸出（24/36/48V 型號） 18~10 AWG 7~8mm 5 Lb-In 信號連接器 20~10 AWG 8~9mm - 端子定義
直流輸出端子（1、2 腳：+Vo；3、4 腳：-Vo）
控制端子（1、2 腳：DC OK 繼電器觸點）
輸入端子：AC/L 或 DC 輸入 + Vin、AC/N 或 DC 輸入 - Vin、FG（接地）
五、功能細節

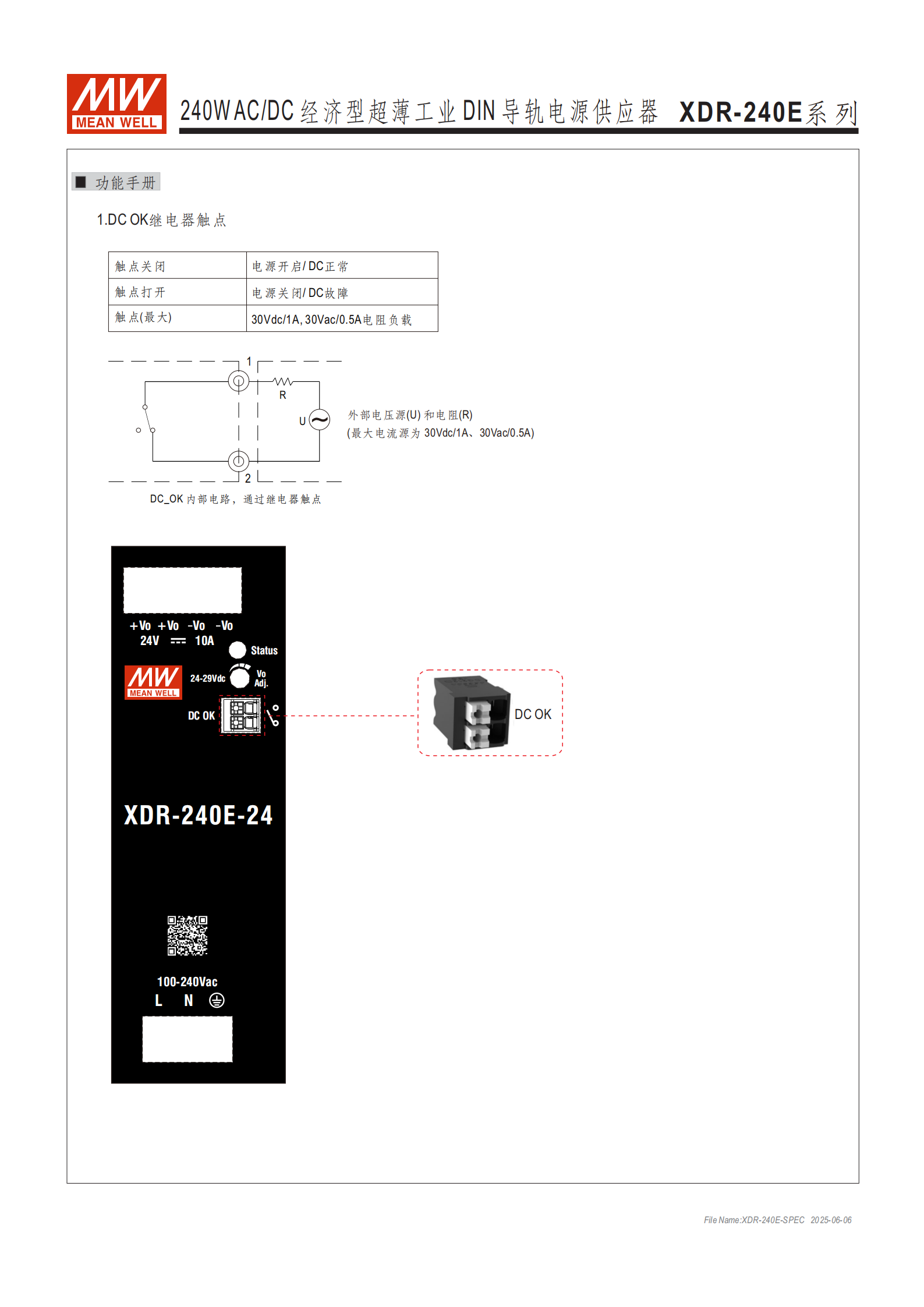

DC OK 繼電器觸點：電源開啟 / DC 正常時觸點關閉，電源關閉 / DC 故障時觸點打開；最大負載 30Vdc/1A、30Vac/0.5A（電阻負載）
減額要求：海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃
4. 關鍵問題
問題 1：XDR-240E 系列電源的核心優勢的是什么？適用于哪些特殊工業場景？
答案：核心優勢包括三方面：① 尺寸與效率優化：40mm 超薄寬度節省安裝空間，最高 95.5% 效率 +<1.2W 空載功耗實現節能；② 環境適應性強：-40~+70℃寬工作溫度、5000 米高海拔適應，無風扇設計耐受惡劣工業環境；③ 安全可靠：OVC Ⅲ 過壓類別、全面保護功能及全球多類安規認證，3 年保固保障長期穩定運行。適用于低溫 / 高溫工業車間、高海拔地區設備、緊湊空間的自動化生產線、半導體制造設備等對電源尺寸、環境耐受性有嚴格要求的場景。
問題 2：XDR-240E 系列不同型號的輸出參數差異是什么？如何根據負載需求選擇型號？
答案：不同型號的核心輸出差異集中在電壓、電流上（具體如下表）；選擇時需匹配負載的額定電壓和電流需求：① 先確定負載額定電壓（12V/24V/36V/48V），對應選擇相同輸出電壓的型號；② 確保負載額定電流不超過所選型號的額定電流（如 24V/10A 負載需選 XDR-240E-24）；③ 若負載存在電壓調整需求，需確認型號的電壓調整范圍是否覆蓋需求（如 12V 負載需調整至 14V，可選擇 XDR-240E-12）。
| 型號 | 輸出電壓（調整范圍） | 額定電流 | 最大紋波噪聲 |
|---|---|---|---|
| XDR-240E-12 | 12V（12~15V） | 20A | 100mVp-p |
| XDR-240E-24 | 24V（24~29V） | 10A | 100mVp-p |
| XDR-240E-36 | 36V（36~42V） | 6.66A | 120mVp-p |
| XDR-240E-48 | 48V（48~55V） | 5A | 150mVp-p |
問題 3：XDR-240E 系列電源的安裝和散熱有哪些關鍵注意事項？
答案：① 安裝方式：僅支持 TS-35/7.5 或 TS-35/15 DIN 導軌安裝，需確保導軌規格匹配；② 安裝間隙：滿功率運行時必須預留散熱空間（頂部 40mm、底部 20mm、兩側 5mm），若相鄰設備為熱源，間隙需擴大至 15mm，避免過熱觸發保護；③ 高海拔調整：海拔超過 2000 米時，環境溫度需按 3.5℃/1000 米比例下降，確保電源穩定工作；④ 接線規范：嚴格遵循線徑、剝線長度要求（如交流輸入用 14~10 AWG 線，剝線 7~8mm），螺絲扭矩控制在 5 Lb-In，防止接觸不良發熱；⑤ 散熱依賴：無風扇設計，需保證安裝環境通風良好，避免密閉空間導致溫度積聚。
