WDR-480 系列是480W 單組輸出導軌型工業電源，包含 WDR-480-24（24V/20A）和 WDR-480-48（48V/10A）兩個型號，具備180~550VAC 寬范圍輸入、主動式 PFC 電路、高達 93% 的效率，支持短路 / 過負載 / 過電壓 / 過溫度四重保護，通過 UL508 等多項認證，采用 TS-35/7.5 或 TS-35/15 導軌安裝，工作溫度范圍 - 30~+70℃，提供 3 年保固，適用于工業控制等場景。
一、產品核心概述
WDR-480 系列是一款480W 單組輸出導軌型工業電源，專為工業控制場景設計，提供 WDR-480-24 和 WDR-480-48 兩個型號，核心優勢包括寬電壓輸入、高效率、多重保護及全面的安規認證，支持導軌快速安裝，具備 3 年質保期，且經過 100% 滿載老化測試，可靠性突出。

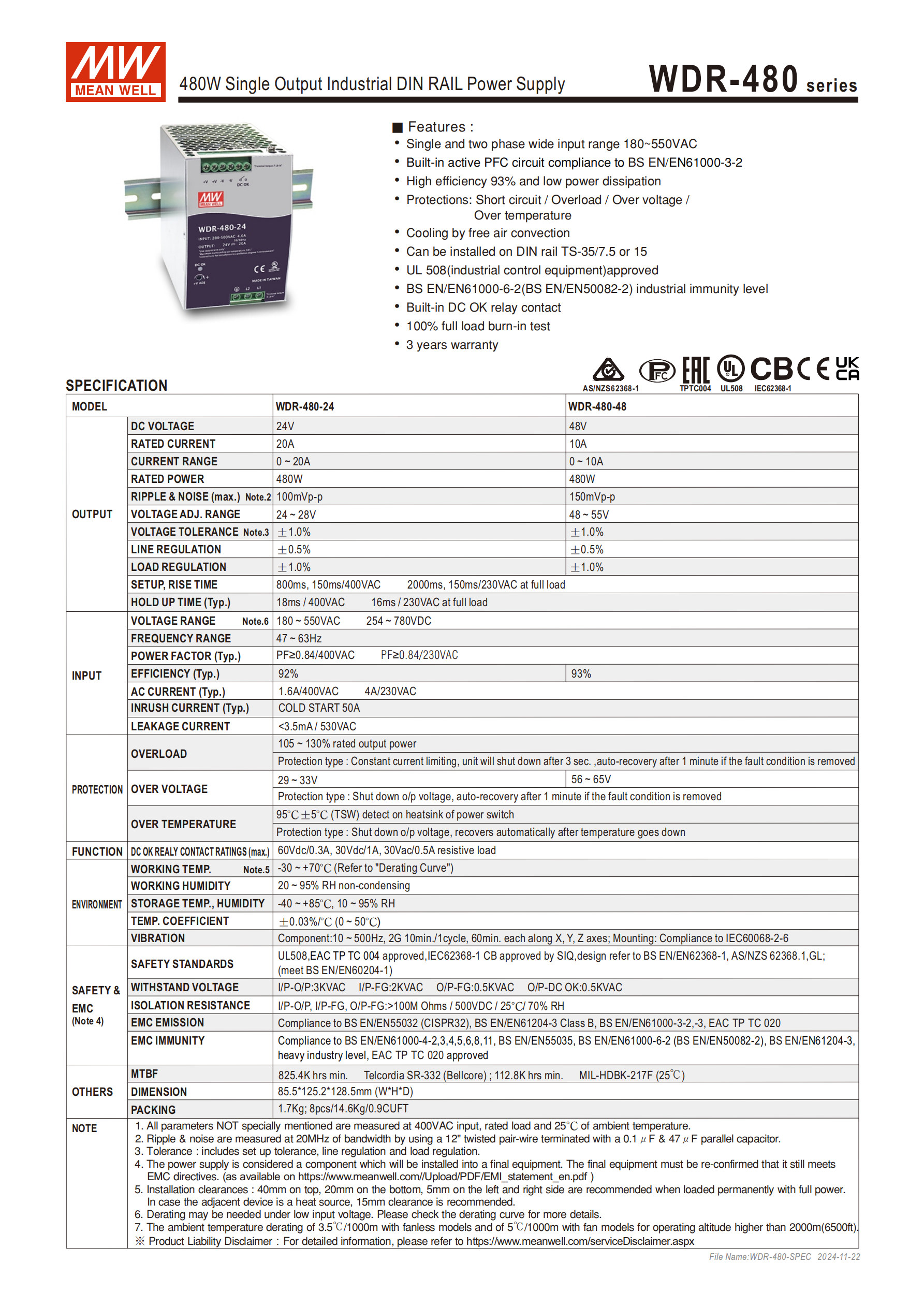

二、關鍵電氣參數（表格匯總）
| 類別 | 具體參數 | WDR-480-24 | WDR-480-48 | 備注 |
|---|---|---|---|---|
| 輸出 | 直流電壓（額定） | 24V | 48V | 調整范圍：24~28V/48~55V |
| 額定電流 | 20A | 10A | 電流范圍：0~20A/0~10A | |
| 額定功率 | 480W | 480W | - | |
| 紋波與噪聲（最大） | 100mVp-p | 150mVp-p | 20MHz 帶寬下測量 | |
| 電壓精度 | ±1.0% | ±1.0% | 含設定誤差、線性及負載調整率 | |
| 輸入 | 電壓范圍 | 180~550VAC 或 254~780VDC | 同左 | 低輸入電壓需減額輸出 |
| 頻率范圍 | 47~63Hz | 同左 | - | |
| 功率因素（Typ.） | PF≥0.84（230/400VAC） | 同左 | - | |
| 效率（Typ.） | 92% | 93% | 高效率低損耗 | |
| 浪涌電流（Typ.） | 冷啟動 50A | 同左 | - | |
| 漏電流 | <3.5mA / 530VAC | 同左 | - |
三、保護功能詳情
過負載保護：觸發條件為額定輸出功率的105%~130%，保護模式為恒電流限制，3 秒后關閉輸出，異常移除 1 分鐘后自動恢復；
過電壓保護：WDR-480-24 觸發電壓為29~33V，WDR-480-48 為56~65V，保護模式為關閉輸出，異常移除 1 分鐘后自動恢復；
過溫度保護：檢測功率開關散熱器溫度，觸發閾值為95℃±5℃，保護模式為關閉輸出，溫度下降后自動恢復；
短路保護：采用恒電流限制模式，保障電路安全。
四、環境與安裝要求
環境參數：

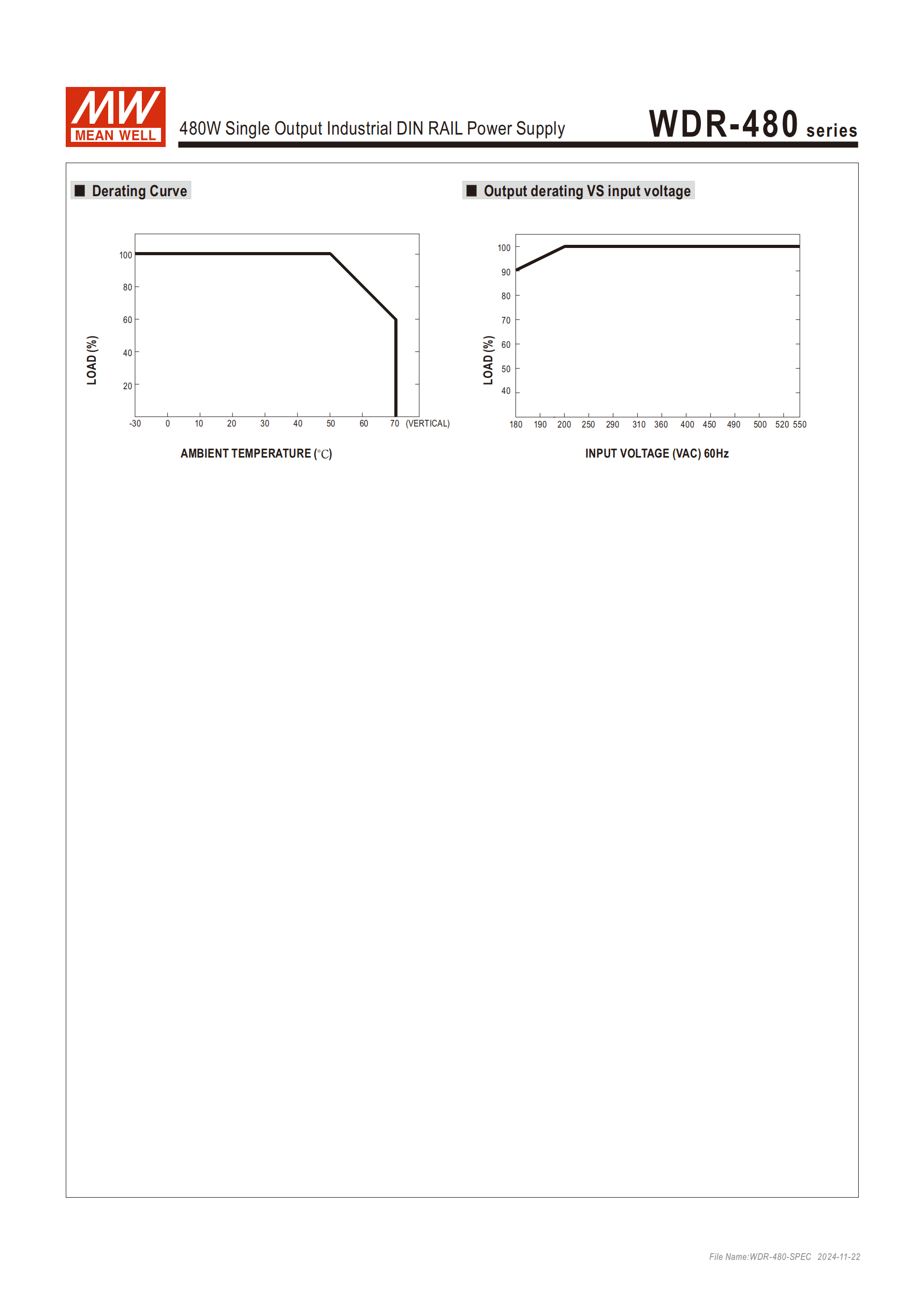

工作溫度：-30~+70℃（需參考減額曲線）；
工作濕度：20~95% RH，無冷凝；
儲存溫度：-40~+85℃，儲存濕度 10~95% RH；
耐振動：零件 10~500Hz、2G，X/Y/Z 軸各 60 分鐘；安裝符合 IEC60068-2-6。
安裝要求：

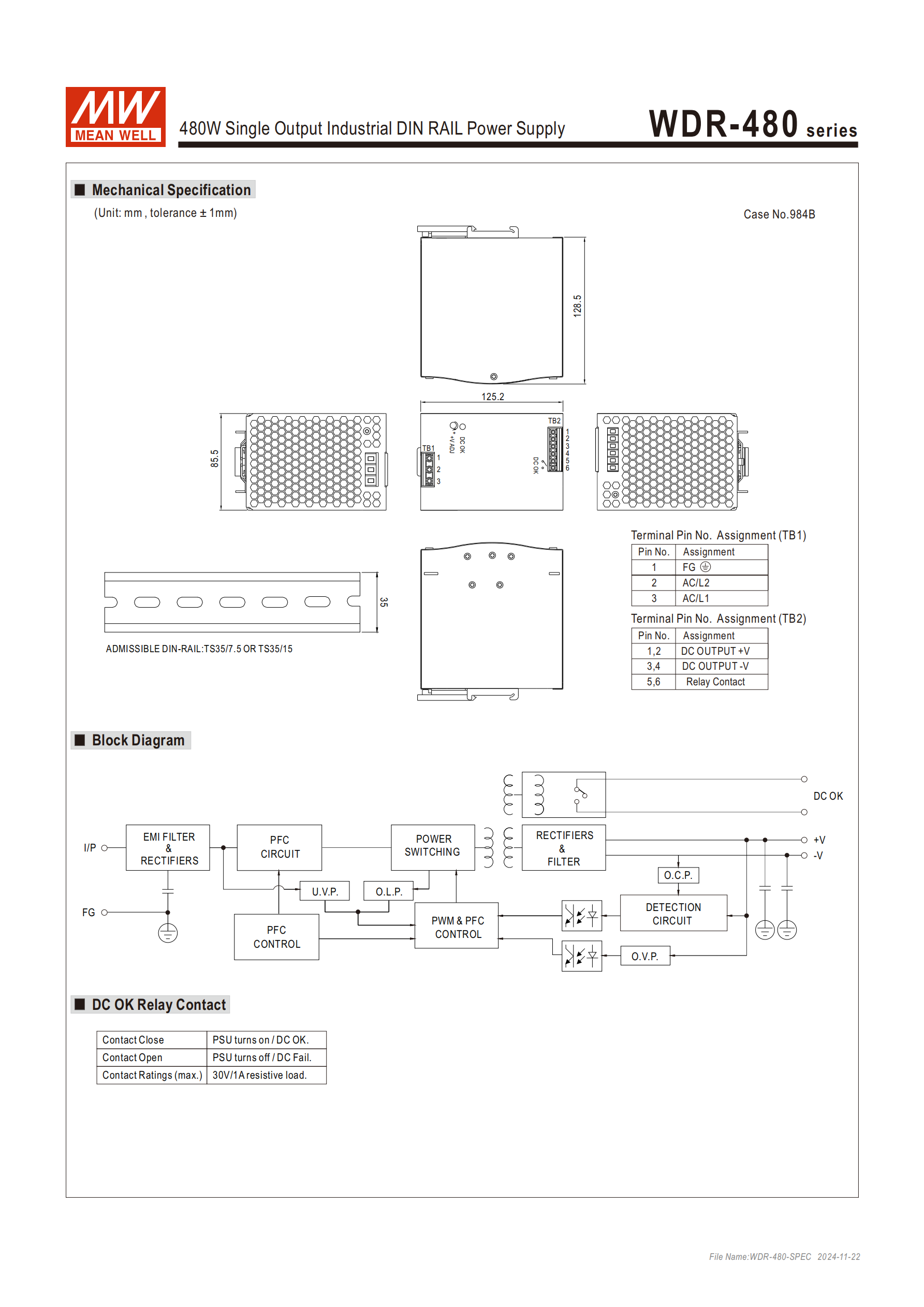

安裝軌道：TS-35/7.5 或 TS-35/15；
安裝空隙：滿載時頂部 40mm、底部 20mm、左右各 5mm，相鄰熱源需預留 15mm；
海拔高度：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃。
五、安規與電磁兼容
安全規范：通過 UL508、EAC TP TC 004 認證，IEC62368-1 CB 由 SIQ 認證，設計參照 BS EN/EN62368-1、AS/NZS 62368.1、GL、BS EN/EN60204-1；
耐壓與絕緣：
耐壓：I/P-O/P：3KVAC、I/P-FG：2KVAC、O/P-FG：0.5KVAC、O/P-DC OK：0.5KVAC；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均 > 100M Ohms/500VDC（25℃/70% RH）；
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）、EN61204-3 Class B 等標準；
抗擾度：符合 BS EN/EN61204-3（重工業標準）、EN61000-4 系列等標準。
六、其他關鍵特性
內建 DC OK 繼電器觸點，最大吸合負載：60Vdc/0.3A、30Vdc/1A、30Vac/0.5A（阻性負載）；
溫度系數：±0.03%/℃（0~50℃）；
MTBF：最小 825.4K hrs（Telcordia SR-332 標準，25℃），最小 112.8K hrs（MIL-HDBK-217F 標準，25℃）；
包裝：8 臺 / 箱，每箱 14.6Kg，體積 0.9CUFT。
4. 關鍵問題及答案
問題 1：WDR-480 系列兩個型號的核心輸出參數（電壓、電流、紋波）有何差異？適用場景有何區別？
答案：核心輸出差異如下表所示；適用場景區別：WDR-480-24（24V/20A）適合對電壓要求較低、電流需求較大的工業控制設備（如小型電機、傳感器陣列）；WDR-480-48（48V/10A）適合電壓需求較高、電流需求適中的設備（如大功率工業控制器、分布式供電系統），兩者均滿足 480W 功率需求，可根據設備電壓適配性選擇。
| 型號 | 額定電壓 | 額定電流 | 最大紋波噪聲 |
|---|---|---|---|
| WDR-480-24 | 24V（調整范圍 24~28V） | 20A | 100mVp-p |
| WDR-480-48 | 48V（調整范圍 48~55V） | 10A | 150mVp-p |
問題 2：WDR-480 系列電源的保護機制有哪些？觸發條件和恢復方式分別是什么？
答案：共具備四重保護機制，具體如下：
過負載保護：觸發條件為額定輸出功率的 105%~130%，保護方式為 3 秒后關閉輸出，異常條件移除 1 分鐘后自動恢復；
過電壓保護：WDR-480-24 觸發電壓 29~33V，WDR-480-48 為 56~65V，保護方式為關閉輸出，異常移除 1 分鐘后自動恢復；
過溫度保護：觸發閾值 95℃±5℃（檢測功率開關散熱器），保護方式為關閉輸出，溫度下降后自動恢復；
短路保護：采用恒電流限制模式，避免短路導致設備損壞。
問題 3：WDR-480 系列電源的安裝和環境使用限制有哪些？如何確保其穩定運行？
答案：安裝與環境限制及穩定運行建議如下：
安裝限制：需使用 TS-35/7.5 或 TS-35/15 導軌；滿載運行時，頂部預留 40mm、底部 20mm、左右各 5mm 空隙，相鄰熱源需預留 15mm；海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃；
環境限制：工作溫度 - 30~+70℃（需參考減額曲線），工作濕度 20~95% RH（無冷凝），避免冷凝和極端溫度；
穩定運行建議：確保輸入電壓在 180~550VAC/254~780VDC 范圍內（低輸入電壓時需減額輸出）；嚴格遵守安裝空隙要求，保證自然風冷效果；避免過載、短路等異常工況，定期檢查散熱和接線穩定性
