93% 的效率及主動式 PFC 功能，輸出電壓涵蓋 12V/24V/27V/36V/48V 等規格，支持輸出電壓（40~125% 額定范圍）和恒流值（20~100% 額定范圍）可調，可主動式并聯 6 臺達 9600W 功率，內置多種保護功能（短路 / 過負載等），可選 PMBus/CANBus 協議，適用于工業控制、測試儀器等場景，享有5 年保固。
一、產品概述

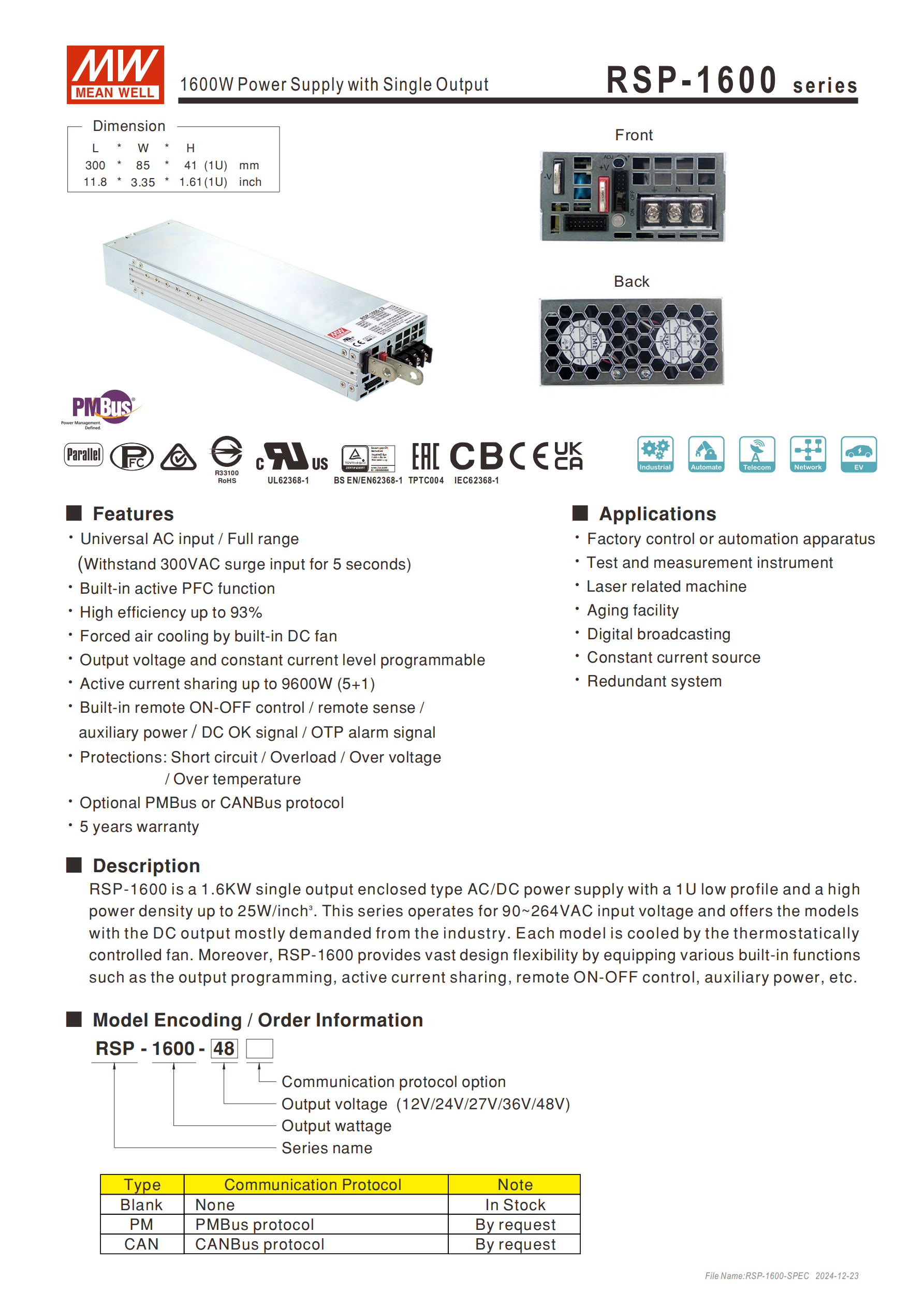

產品定位：1600W 單組輸出機殼型交流變直流電源供應器，1U 低外型設計，功率密度達
核心優勢：國際通用全范圍輸入、高效率、多功能可調、支持并聯擴展、多重保護、長質保
適用場景：工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、數字廣播、恒流源、冗余系統
二、機型編碼與通訊協議
| 型號后綴 | 通訊協議 | 備注 |
|---|---|---|
| Blank | 無 | 標準品 |
| PM | PMBus 協議 | 可選購 |
| CAN | CANBus 協議 | 可選購 |
三、關鍵電氣規格（核心參數）

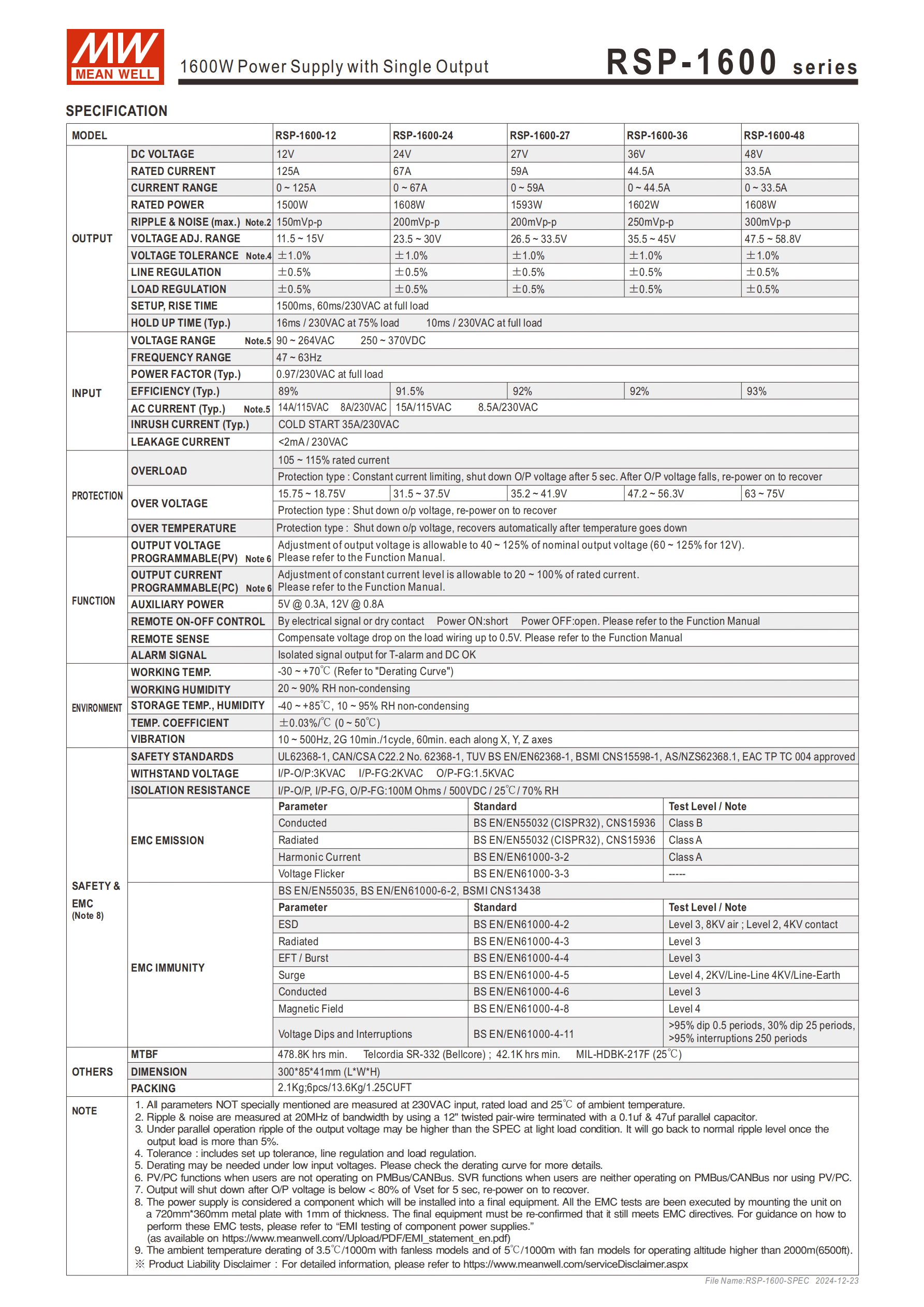

| 機型 | RSP-1600-12 | RSP-1600-24 | RSP-1600-27 | RSP-1600-36 | RSP-1600-48 |
|---|---|---|---|---|---|
| 直流電壓 | 12V | 24V | 27V | 36V | 48V |
| 額定電流 | 125A | 67A | 59A | 44.5A | 33.5A |
| 電流范圍 | 0~125A | 0~67A | 0~59A | 0~44.5A | 0~33.5A |
| 額定功率 | 1500W | 1608W | 1593W | 1602W | 1608W |
| 紋波與噪聲（最大） | 150mVp-p | 200mVp-p | 200mVp-p | 250mVp-p | 300mVp-p |
| 電壓調整范圍 | 11.5~15V | 23.5~30V | 26.5~33.5V | 35.5~45V | 47.5~58.8V |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
四、輸入與效率特性

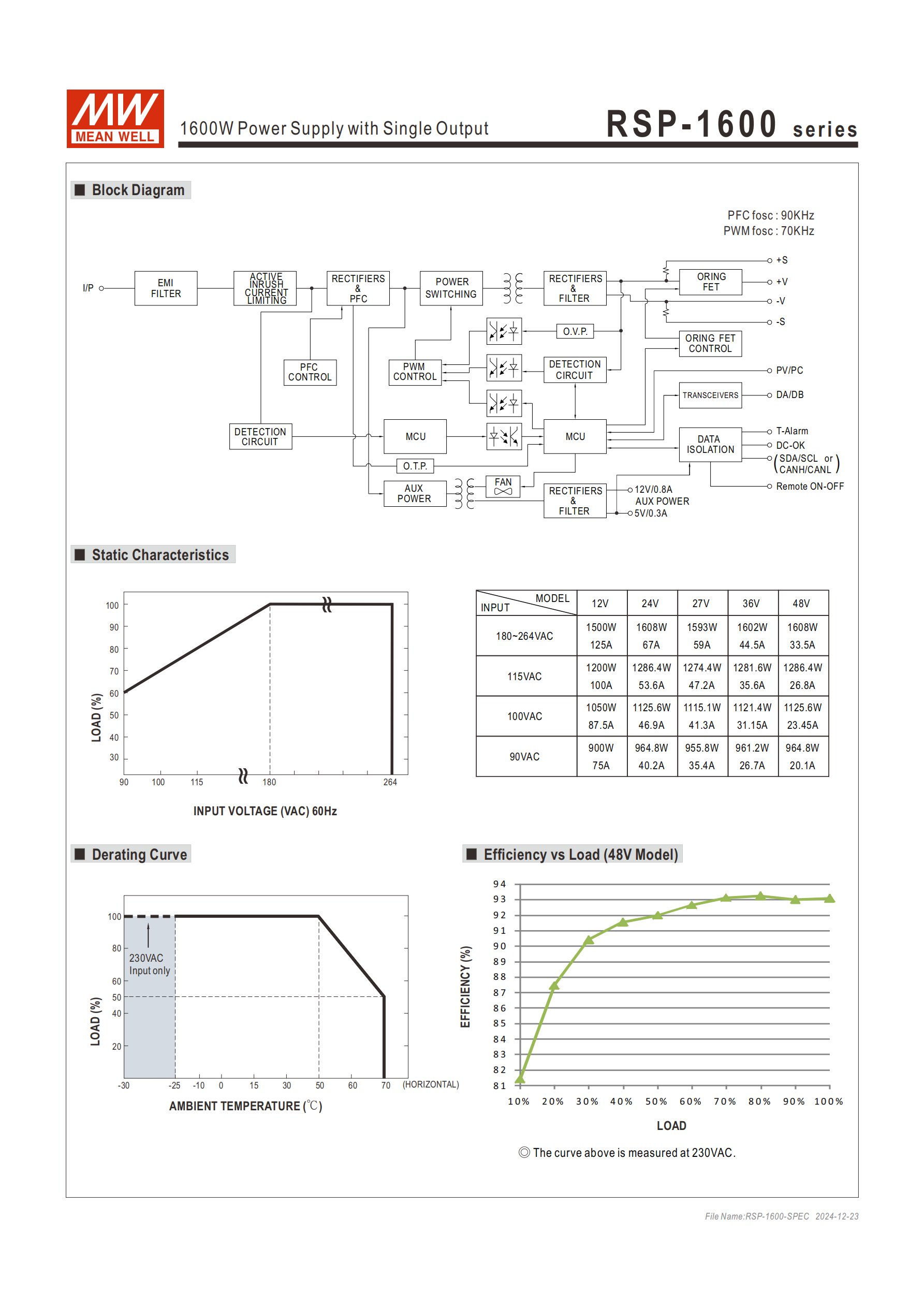

輸入?yún)?shù)：電壓范圍 90~264VAC/250~370VDC，頻率 47~63Hz，浪涌電流冷啟動 35A/230VAC，漏電流 < 2mA/230VAC
功率因子：0.97（230VAC 滿載時）
效率表現：典型值 89%~93%（230VAC 輸入，不同機型略有差異）
五、核心功能與調整方式

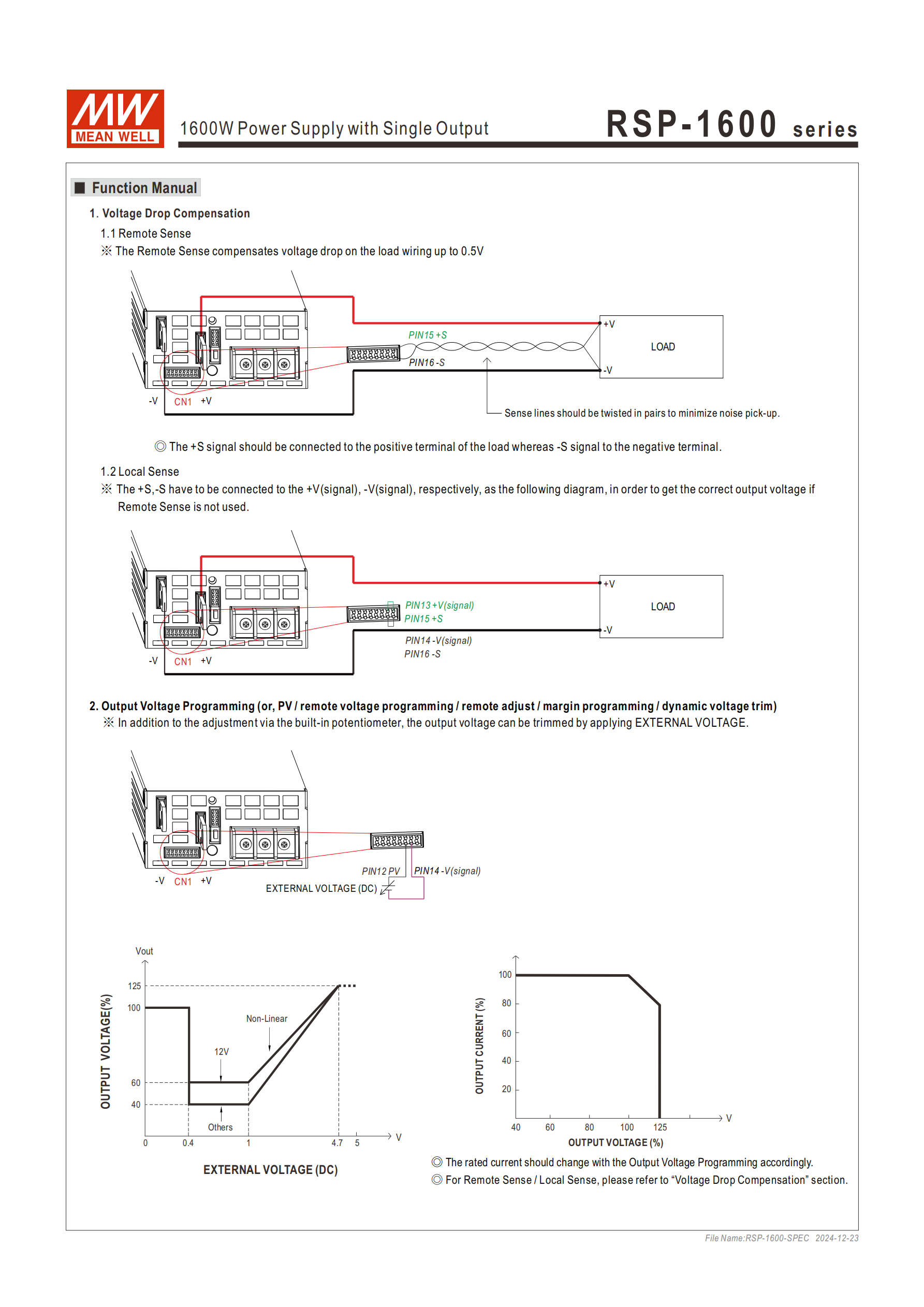

輸出調整

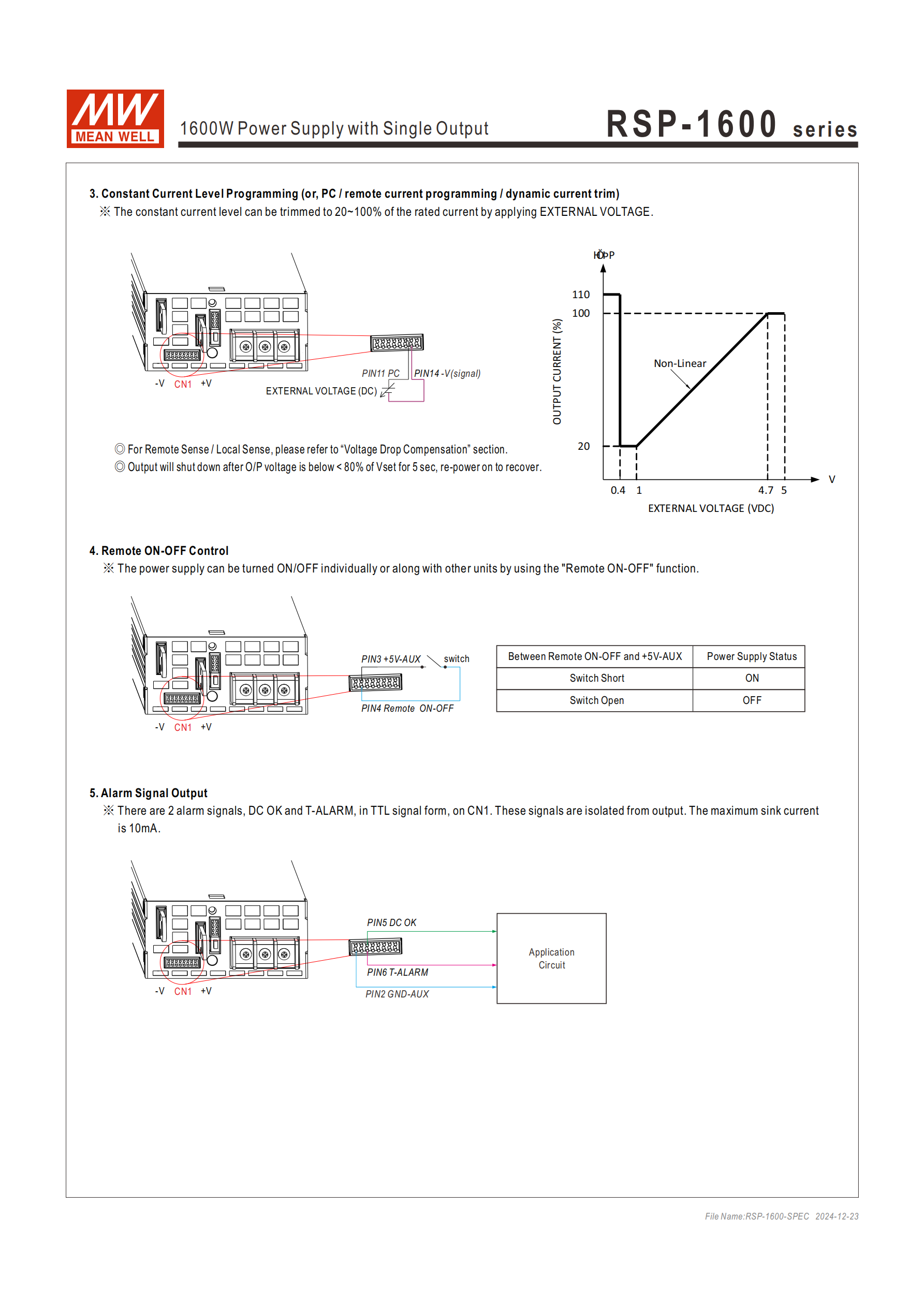

電壓調整（PV）：40~125% 額定輸出范圍（12V 機型為 60~125%），支持內部電位器或外部電壓調整
恒流值調整（PC）：20~100% 額定電流范圍，可通過外部電壓調整
輔助功能
輔助電源：5V@0.3A / 12V@0.8A
遙控開關：通過電子信號或干觸點控制（短路啟動，開路關閉）
遙感功能：對負載線壓降補償最大 0.5V，感應線需絞繞減噪；未使用時需將 + S/-S 與 + V/-V 連接
并聯擴展（最高 6 臺）
總輸出電流限制：各組額定電流 × 組數 ×0.9
要求：并聯導線短而粗，各單元輸出電壓差異 <0.2V，負載> 5% 時紋波恢復正常

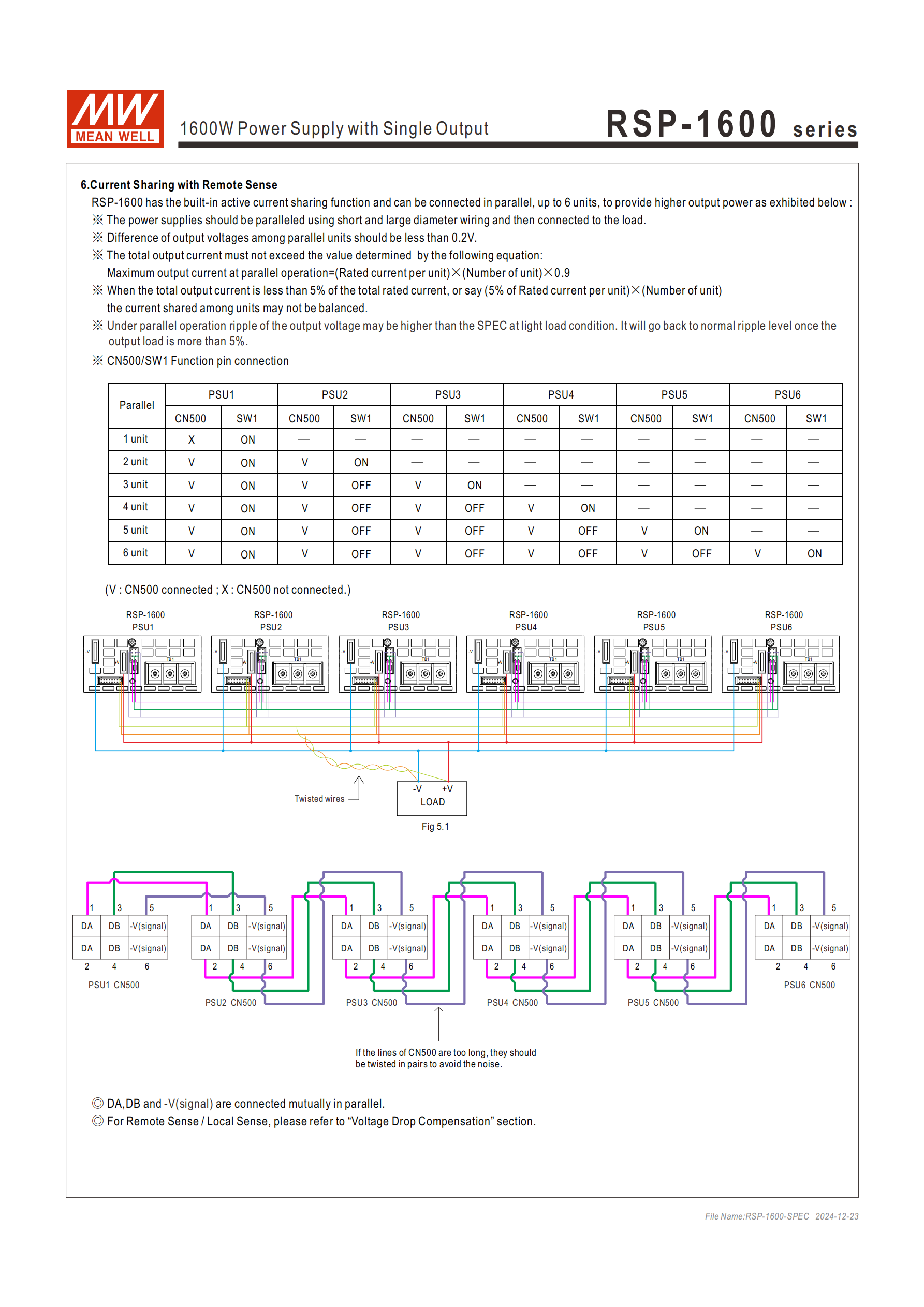

連接配置：通過 CN500/SW1 引腳設置，不同并聯臺數對應不同引腳連接方式
六、保護與警報
保護類型
過負載：額定電流 105~115% 時，恒流限制模式，5 秒后關閉輸出，重啟恢復
過電壓：不同機型保護電壓 15.75~75V，關斷輸出，重啟恢復
過溫度：關斷輸出，溫度下降后自動恢復
短路保護：內置相關保護機制
警報信號：DC-OK（輸出電壓狀態）和 T-Alarm（溫度 / 風扇狀態），TTL 信號輸出，最大輸出電流 10mA
七、環境與安規
工作環境：溫度 - 30~+70℃（參考減額曲線），濕度 20~90% RH 無冷凝
存儲環境：溫度 - 40~+85℃，濕度 10~95% RH 無冷凝
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
安全規范：UL62368-1、CAN/CSA C22.2 No.62368-1 等多項認證
絕緣與耐壓：I/P-O/P:3KVAC，I/P-FG:2KVAC，O/P-FG:1.5KVAC；絕緣阻抗 100M Ohms/500VDC（25℃/70% RH）
八、物理與接口

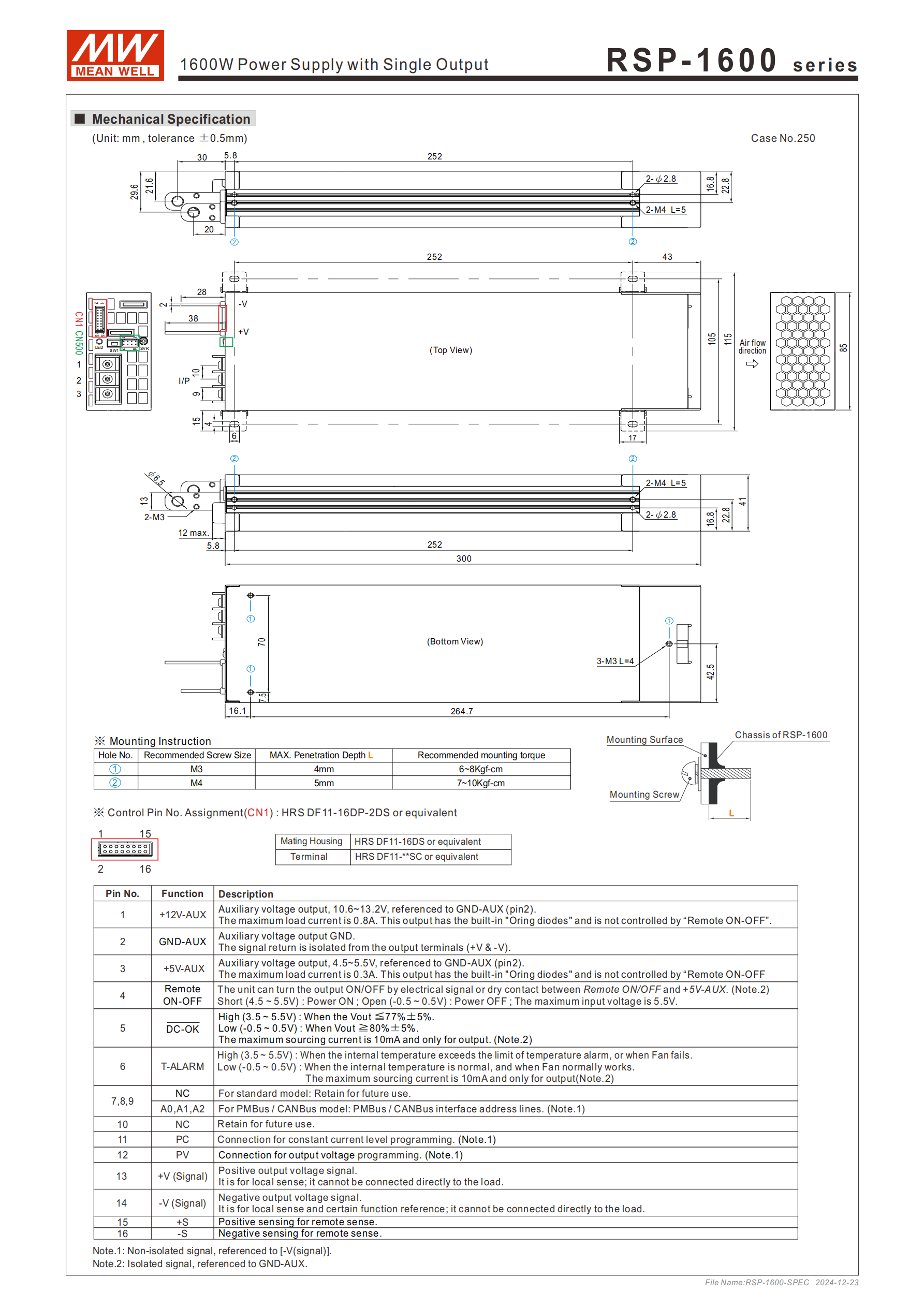

尺寸：3008541mm（LWH），公差 ±0.5mm
安裝：推薦螺絲型號 M3（穿透深度 6mm，扭矩 6~8Kgf-cm）、M4（穿透深度 7mm，扭矩 7~10Kgf-cm）

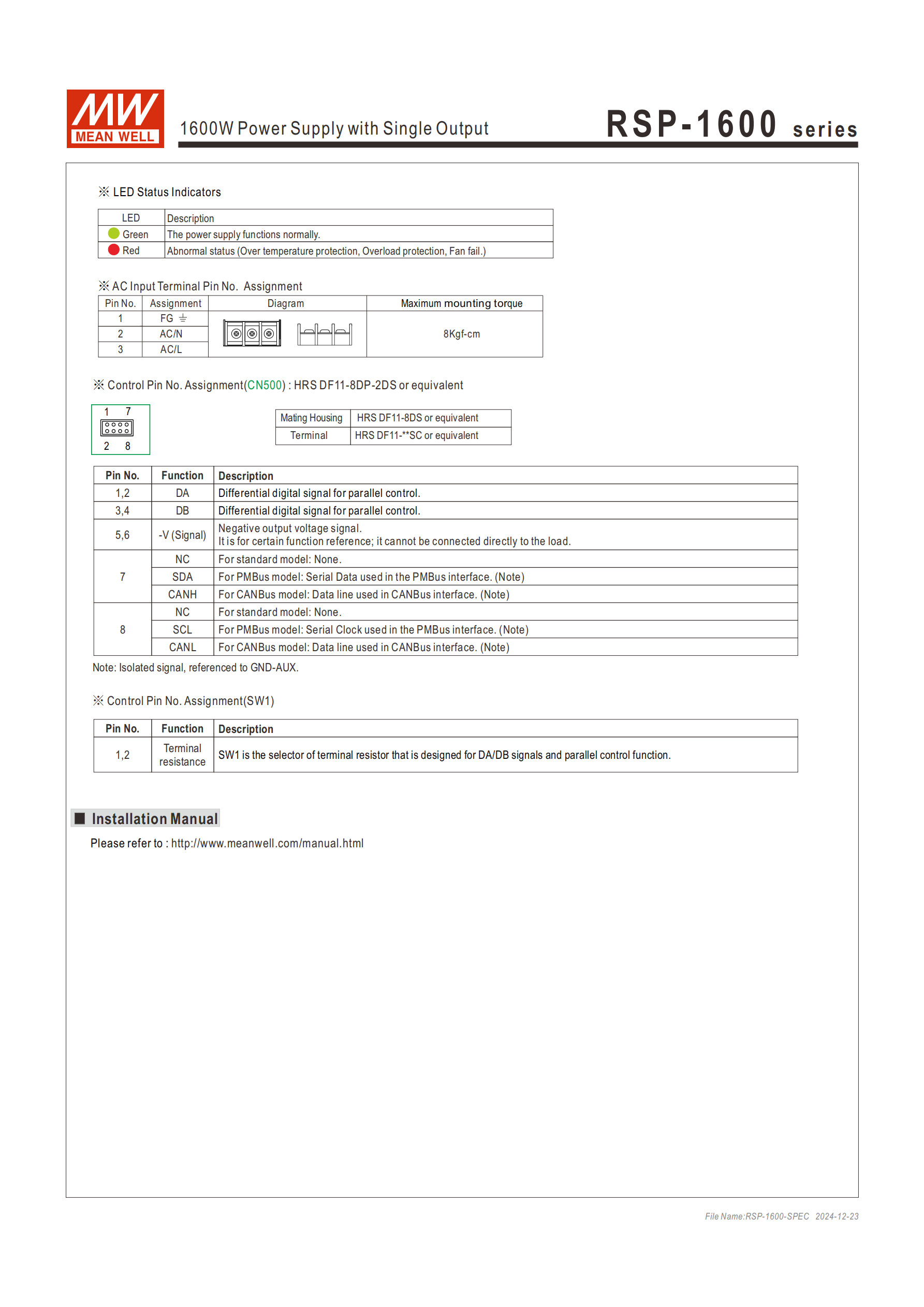

接口定義：CN1（16 引腳，控制功能）、CN500（8 引腳，并聯 / 通訊）、AC 輸入端子（FG/AC/N/AC/L）
LED 指示燈：綠色（功能正常）、紅色（異常狀態：過溫 / 過載 / 風扇失效）
