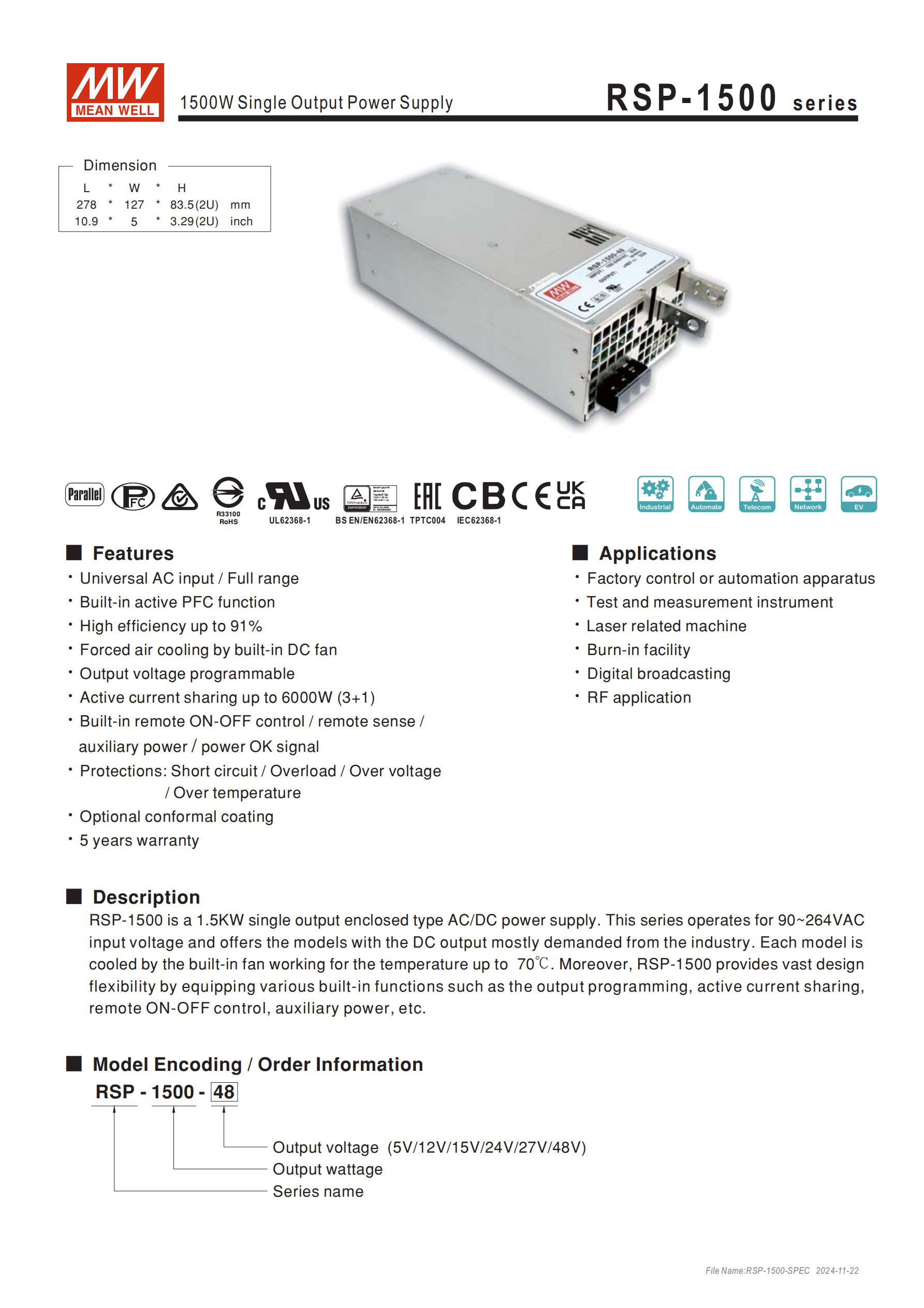

MEAN WELL RSP-1500 系列是 1.5KW 單組輸出機殼型交流變直流電源供應器，具備90~264VAC 全范圍交流輸入、主動式 PFC 功能（效率高達 91%）、輸出電壓可調、主動式并聯可達 6000W（3+1） 等核心特性，提供 5V/12V/15V/24V/27V/48V 六種輸出電壓規格，涵蓋短路 / 過負載等多重保護，工作溫度范圍 - 20~+70℃，適用于工業控制、測試儀器等場景，享有5 年保固。
品牌與型號：MEAN WELL（明緯）RSP-1500 系列
產品類型：1500W 單組輸出機殼型交流變直流（AC-DC）電源供應器
核心定位：面向工業場景的高功率、高穩定性電源，支持多臺并聯擴展，具備豐富功能與全面保護
保固期限：5 年
二、核心特性
| 特性類別 | 關鍵內容 |
|---|---|
| 輸入特性 | 國際通用全范圍交流輸入（90~264VAC），支持 127~370VDC 直流輸入 |
| 能效與冷卻 | 內建主動式 PFC 功能，效率高達91%；內建直流風扇強制冷卻 |
| 擴展能力 | 主動式并聯可達6000W（3+1 臺），支持均流功能 |
| 功能配置 | 輸出電壓可調、遙控開關、遙感（負載線壓降補償最大0.3V）、輔助電源（12V@0.1A）、Power OK 信號 |
| 防護等級 | 短路、過負載、過電壓、過溫度多重保護；可選加噴防潮劑 |

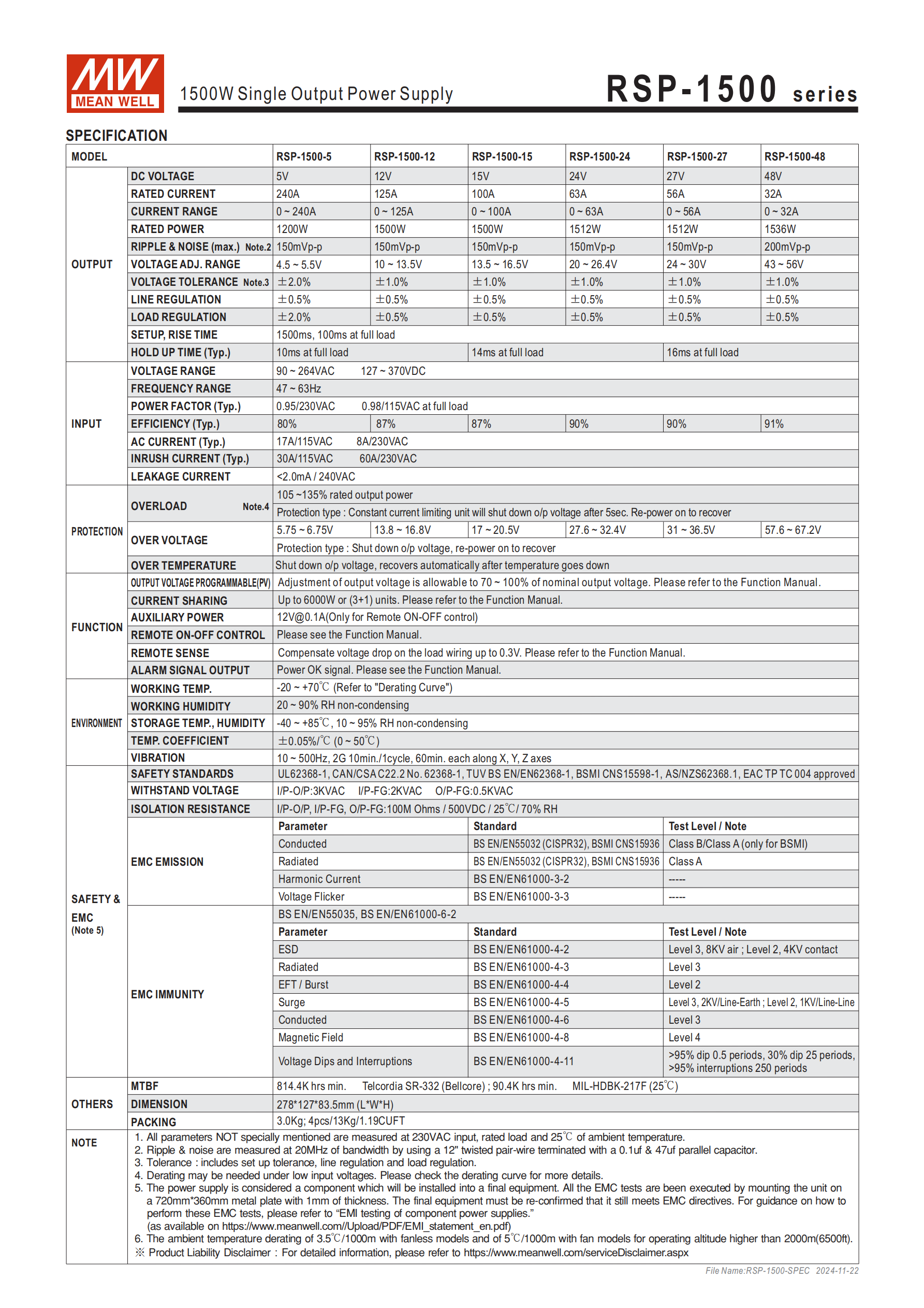

三、電氣規格詳情
（1）輸出參數（按機型分類）
| 機型 | 直流電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| RSP-1500-5 | 5V | 240A | 1200W | 4.5~5.5V | 150mVp-p |
| RSP-1500-12 | 12V | 125A | 1500W | 10~13.5V | 150mVp-p |
| RSP-1500-15 | 15V | 100A | 1500W | 13.5~16.5V | 150mVp-p |
| RSP-1500-24 | 24V | 63A | 1512W | 20~26.4V | 150mVp-p |
| RSP-1500-27 | 27V | 56A | 1512W | 24~30V | 150mVp-p |
| RSP-1500-48 | 48V | 32A | 1536W | 43~56V | 200mVp-p |
（2）其他關鍵電氣參數
電壓精度：±1.0%~±2.0%（含設定誤差、線性調整率和負載調整率）
線性調整率 / 負載調整率：均為 ±0.5%（Typ.）
保持時間：10ms~1500ms（滿載時，依機型）
浪涌電流：30A/115VAC、60A/230VAC（Typ.）
漏電流：<2.0mA / 240VAC
（3）保護參數
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105~135% | 5 秒后關閉輸出，重啟恢復 |
| 過電壓 | 5.75~67.2V（依機型） | 關斷輸出，重啟恢復 |
| 過溫度 | 溫度超標 | 關斷輸出，溫度下降后自動恢復 |
四、環境與物理參數

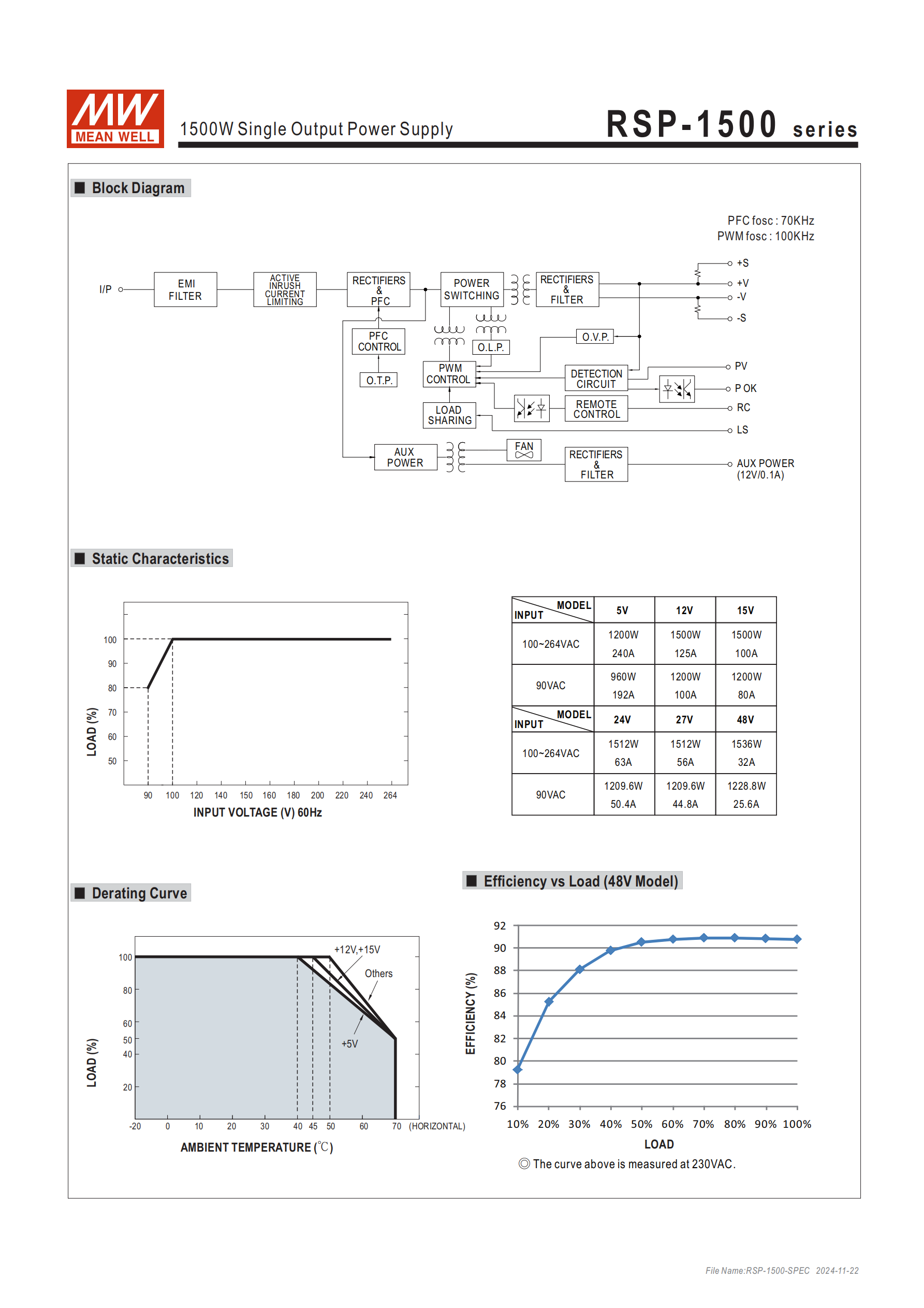

工作溫度：-20~+70℃（需參考減額曲線，低電壓輸入或高海拔需減額）
存儲條件：溫度 - 40~+85℃，濕度 10~95% RH（無冷凝）
耐振動：10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

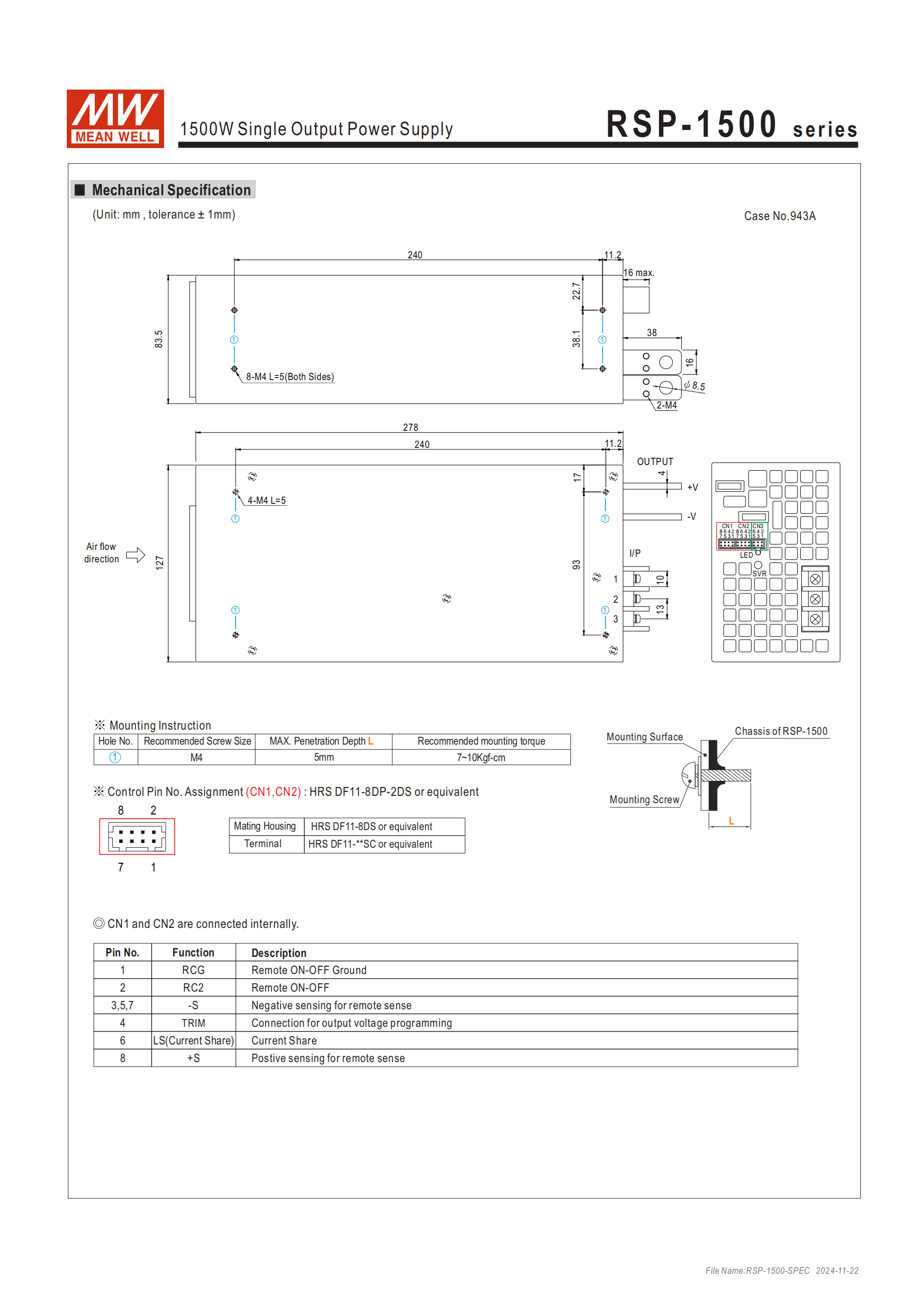

尺寸（L×W×H）：278×127×83.5mm（公差 ±0.5mm）
重量：單臺 3.0Kg，4 臺 / 13Kg 包裝（1.19CUFT）
安裝：支持 M4 螺絲固定，推薦安裝扭矩 7~10Kgf-cm
五、安規與電磁兼容
安全規范：UL62368-1、CAN/CSA C22.2 No. 62368-1、TUV BS EN/EN62368-1 等
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）等，傳導 Class B/Class A（BSMI）、輻射 Class A
抗擾度：ESD Level 3、EFT/Burst Level 2、Surge Level 3 等
六、典型應用場景
工業控制或自動化裝置
測試和測量儀器
激光相關類機器
老化設備
數字廣播設備
4. 關鍵問題及答案

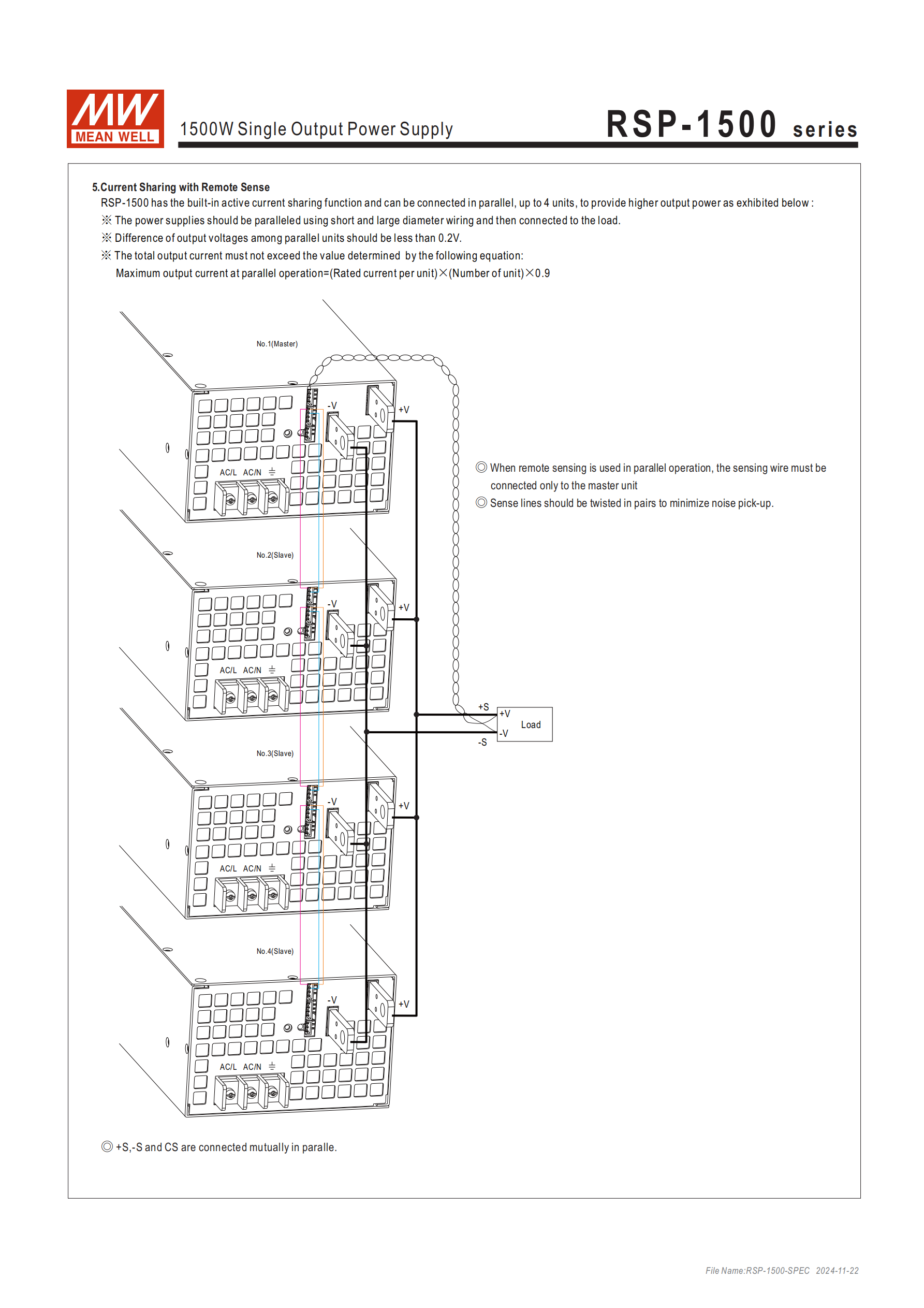

問題 1：RSP-1500 系列電源支持多臺并聯擴展，最大可擴展至多少功率？并聯時需注意哪些核心要求？
答案：最大可擴展至 6000W（采用 3+1 臺并聯方式）。核心注意事項：① 需用短而粗的導線將電源供應器并聯后連接負載；② 各并聯單元間的輸出電壓差異應小于 0.2V；③ 總輸出電流不可超過 “各組額定電流 × 組數 ×0.9” 的計算值；④ 并聯使用遙感功能時，傳感線必須連接到主要單元（Master），且 CN1/CN2 上的 + S、-S 和 CS 需相互并聯。

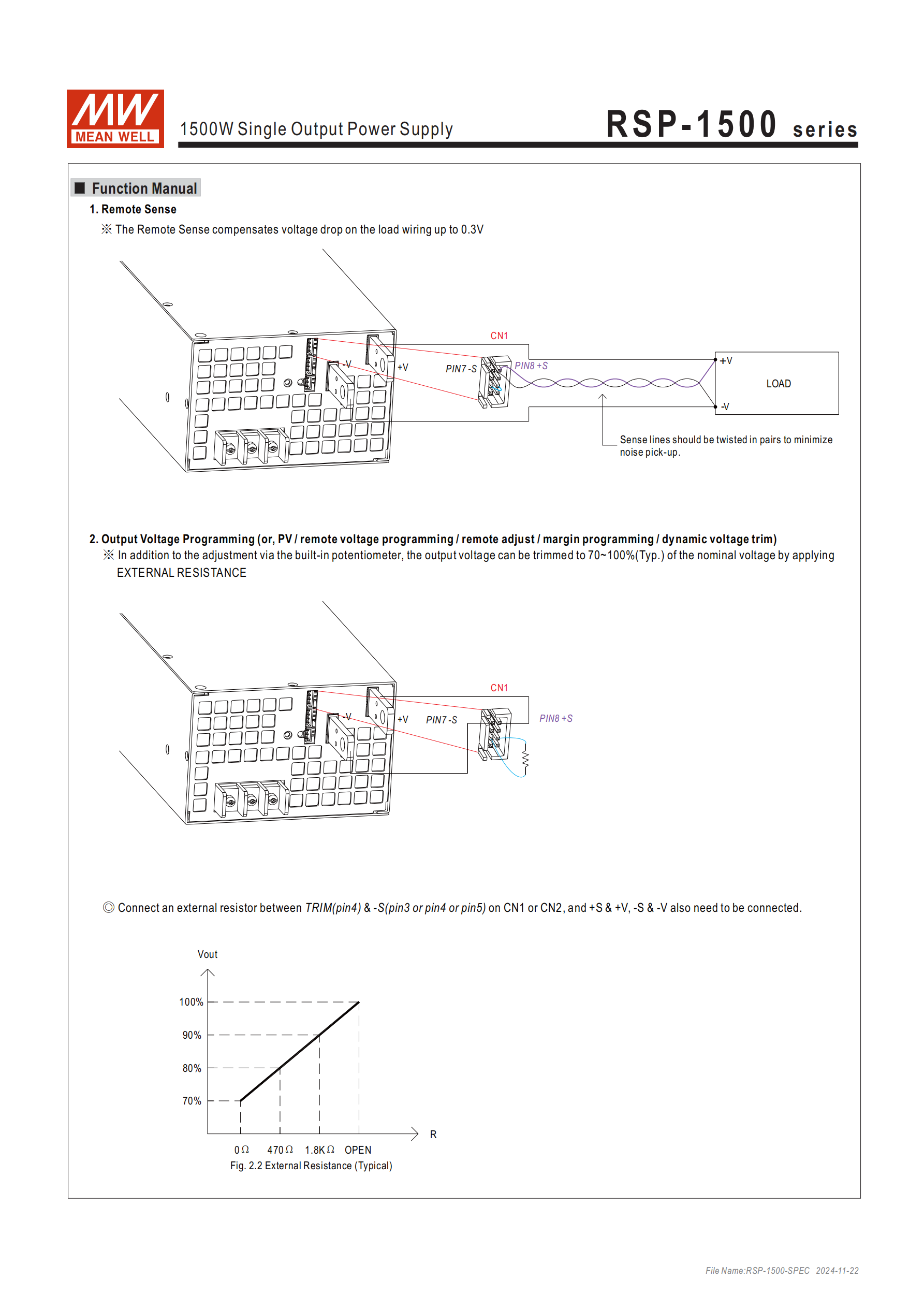

問題 2：RSP-1500 系列的輸出電壓調整方式有哪些？不同機型的電壓調整范圍分別是多少？
答案：輸出電壓調整方式包括兩種：① 內部電位器調整；② 外部電壓或外部電阻調整（可在額定電壓的 70~100% 范圍內調整，需在 TRIM 與 - S 引腳間連接電阻）。各機型電壓調整范圍如下：
| 機型 | 電壓調整范圍 | 機型 | 電壓調整范圍 |
|---|---|---|---|
| RSP-1500-5 | 4.5~5.5V | RSP-1500-24 | 20~26.4V |
| RSP-1500-12 | 10~13.5V | RSP-1500-27 | 24~30V |
| RSP-1500-15 | 13.5~16.5V | RSP-1500-48 | 43~56V |

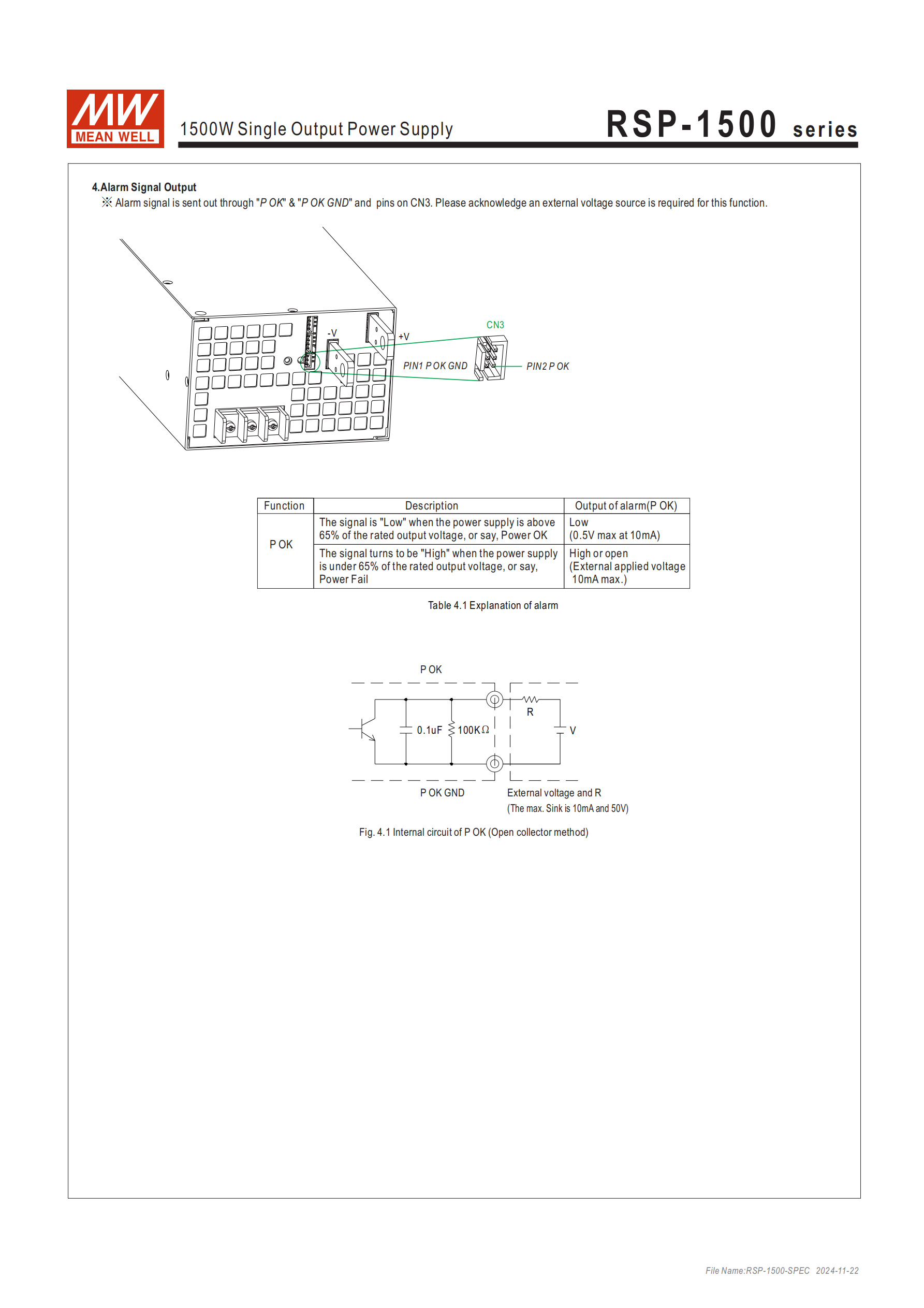

問題 3：RSP-1500 系列的 Power OK 警報信號如何判斷電源狀態？其工作條件是什么？
答案：Power OK 信號通過 CN3 的 “P OK” 與 “P OK GND” 引腳輸出，狀態判斷規則如下：① 電源正常：當輸出電壓高于 65% 額定輸出電壓時，信號為 “低”（10mA 時最大 0.5V）；② 電源異常：當輸出電壓低于 65% 額定輸出電壓時，信號為 “高” 或開路（需外接電壓，最大 10mA）。工作條件：外接電壓源需符合要求，最大吸入電流 10mA，最大電壓 50V。
