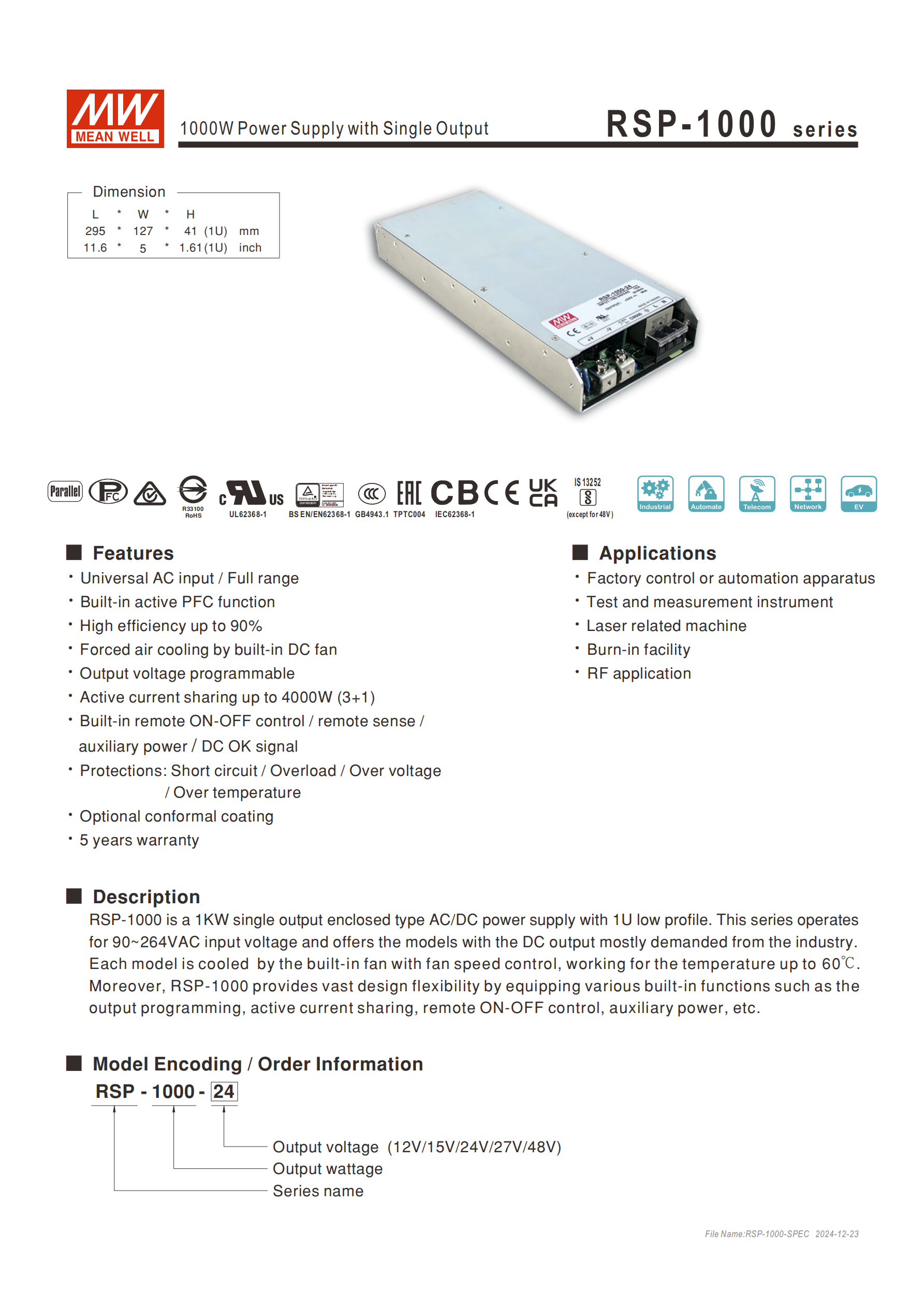

RSP-1000 系列是1KW 單組輸出機殼型交流變直流電源供應器，具備90~264VAC 國際通用全范圍交流輸入、效率高達 90% 、內建主動式 PFC 功能與直流風扇強制冷卻，工作溫度范圍 - 20~+60℃，支持輸出電壓 40~115% 調整、主動式并聯（3+1）可達 4000W，擁有遙控開關、遙感、輔助電源（5V@0.5A）、DC OK 信號輸出等功能，提供短路 / 過負載 / 過電壓 / 過溫度多重保護，適用于工業控制、測試測量?jī)x器等場景，符合多項國際安規標準，享有5 年保固。
產品名稱：RSP-1000 系列 1000W 單組輸出電源供應器
產品類型：機殼型交流變直流（AC-DC）電源，1U 低外型設計
核心定位：滿足工業場景多需求，支持靈活擴展與精準控制
基礎參數：
尺寸：29512741mm（LWH），公差 ±0.5mm
重量：?jiǎn)螜C(jī) 1.95Kg，包裝 6 臺 / 12.7Kg/1.15CUFT
保固期限：5 年
可選功能：加噴防潮劑
二、核心應用場景
工業控制或自動化裝置
測試和測量?jī)x器
激光相關類機器
老化設備

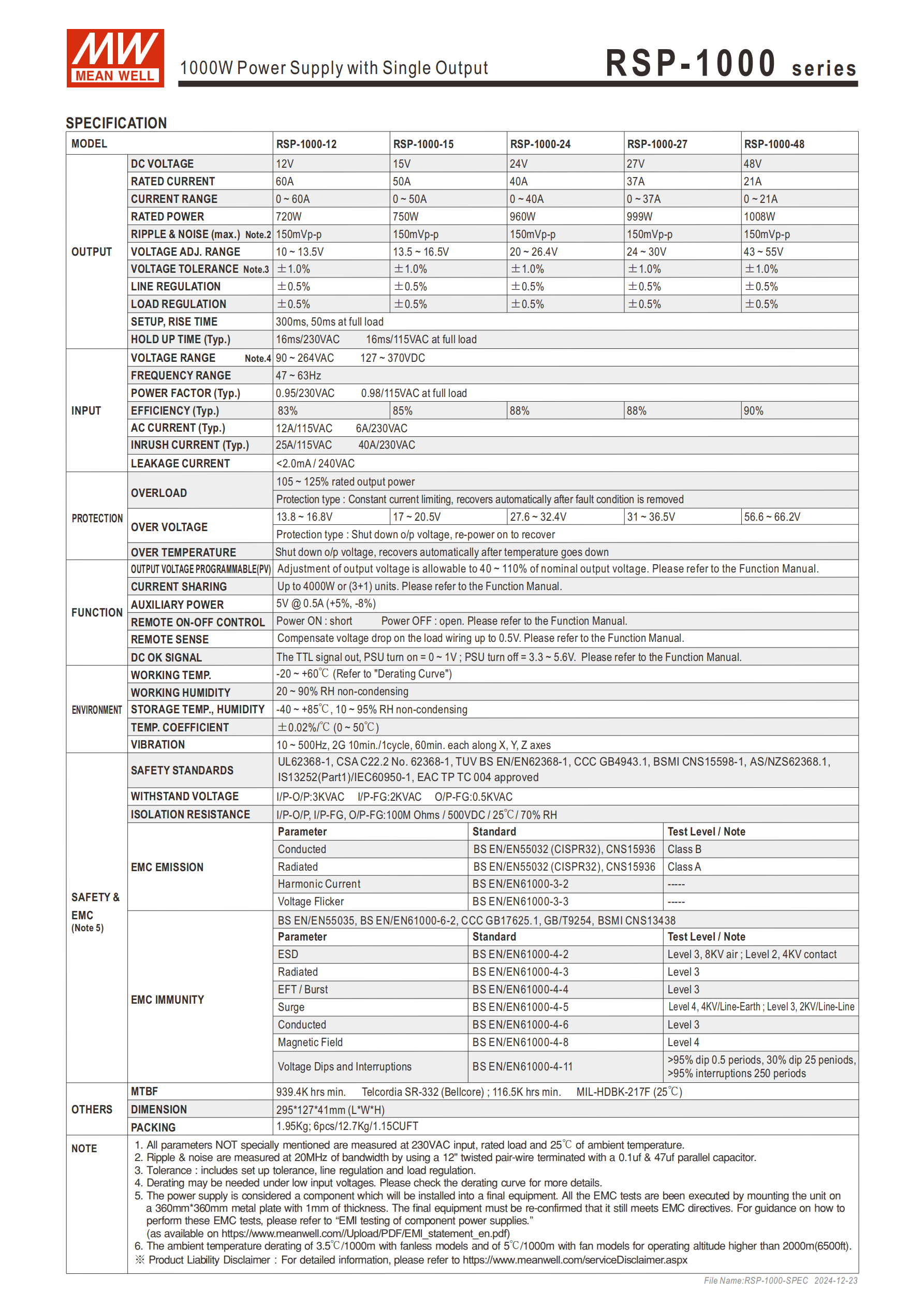

三、電氣規格詳情
（1）輸入?yún)?shù)
| 參數項 | 具體規格 |
|---|---|
| 輸入電壓范圍 | 90~264VAC（國際通用全范圍） |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 0.95/230VAC、0.98/115VAC（滿載時） |
| 交流電流（Typ.） | 12A/115VAC、6A/230VAC |
| 浪涌電流（Typ.） | 25A/115VAC、40A/230VAC |
| 漏電流 | <2.0mA / 240VAC |
（2）輸出參數（各機型對比）
| 機型 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| RSP-1000-12 | 12V | 60A | 0~60A | 720W | 10~13.5V | 150mVp-p |
| RSP-1000-15 | 15V | 50A | 0~50A | 750W | 13.5~16.5V | 150mVp-p |
| RSP-1000-24 | 24V | 40A | 0~40A | 960W | 20~26.4V | 150mVp-p |
| RSP-1000-27 | 27V | 37A | 0~37A | 999W | 24~30V | 150mVp-p |
| RSP-1000-48 | 48V | 21A | 0~21A | 1008W | 43~55V | 150mVp-p |
共性輸出參數：
電壓精度：±1.0%（含設定誤差、線性調整率、負載調整率）
線性調整率：±0.5%
負載調整率：±0.5%
啟動 / 上升時間：300ms（滿載時 50ms）
溫度系數：±0.02%/℃（0~50℃）

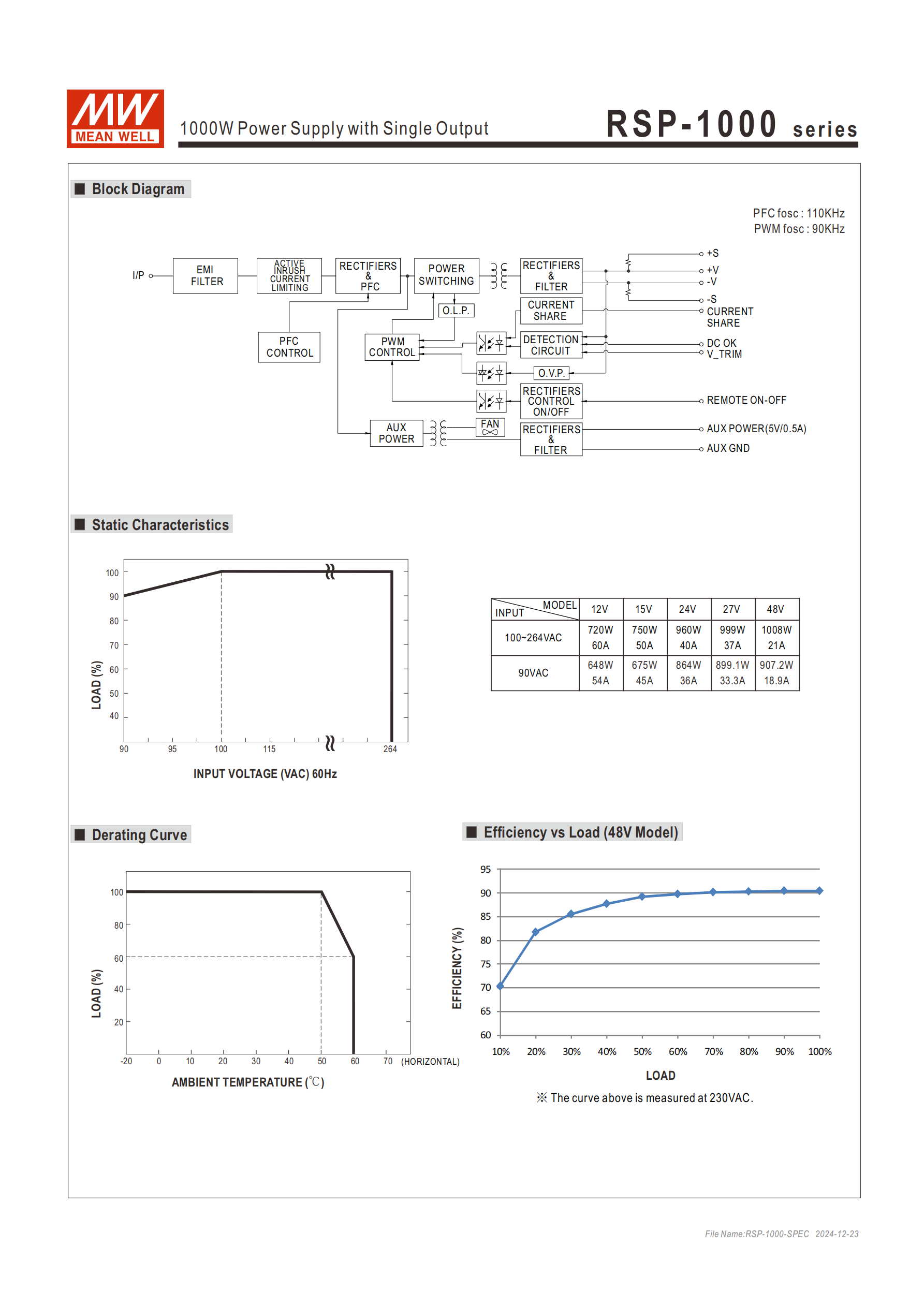

（3）減額特性
電壓減額：90VAC 輸入時，各機型額定功率 / 電流降至額定值的 90%（如 12V 機型降至 648W/54A）
溫度減額：環境溫度超過 40℃后，輸出負載需按減額曲線降低，60℃時仍可維持一定負載
四、核心功能與操作

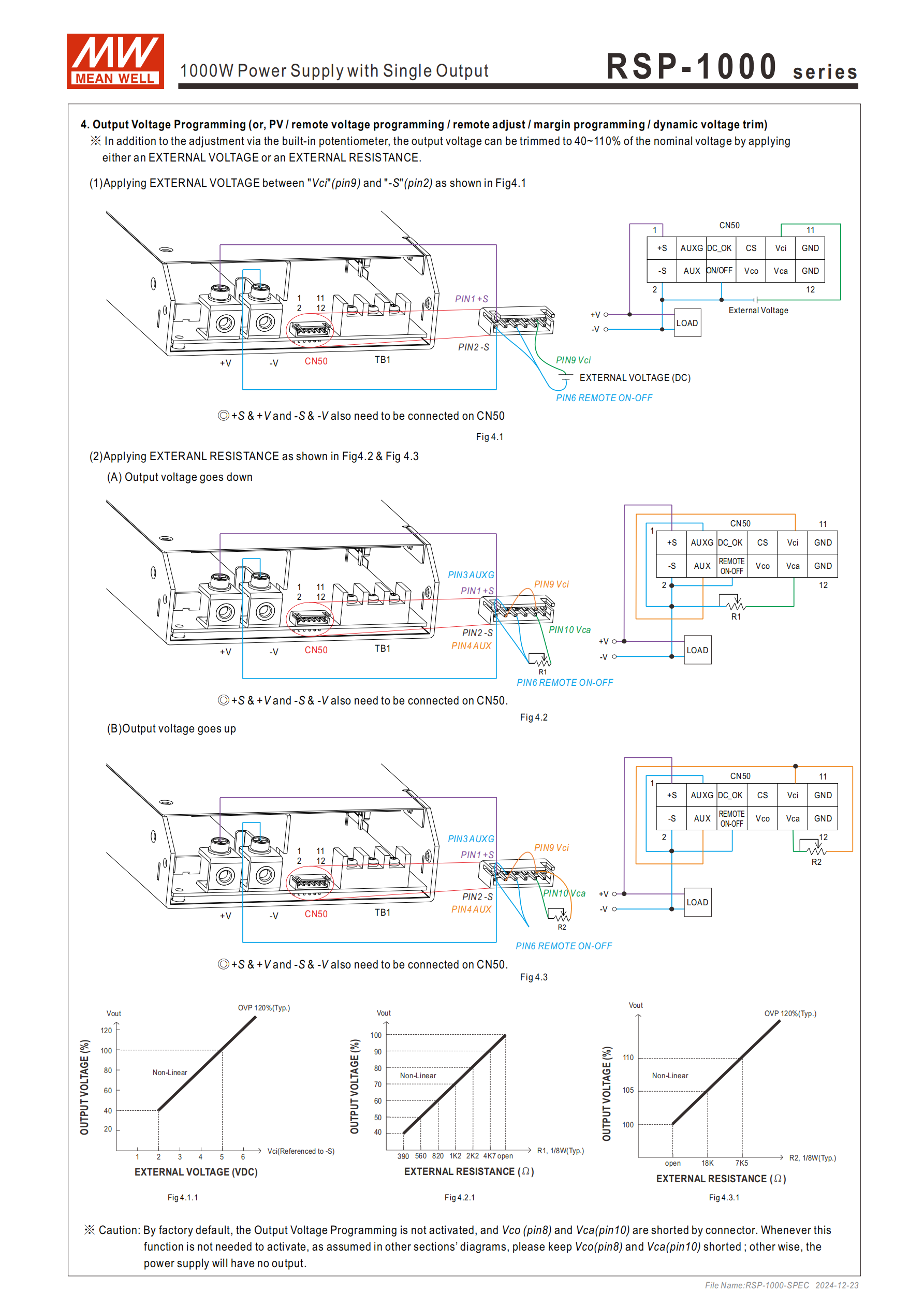

（1）輸出電壓調整
調整范圍：額定電壓的 40~115%
調整方式：
內部電位器調整
外部電壓：連接 Vci（pin9）與 - S（pin2）間的直流電壓
外部電阻：通過串聯 / 并聯電阻實現電壓升降（推薦 1/8W 電阻）
注意事項：工廠默認 Vco（pin8）與 Vca（pin10）短路，電壓調整功能失效；需啟用時需斷開短路

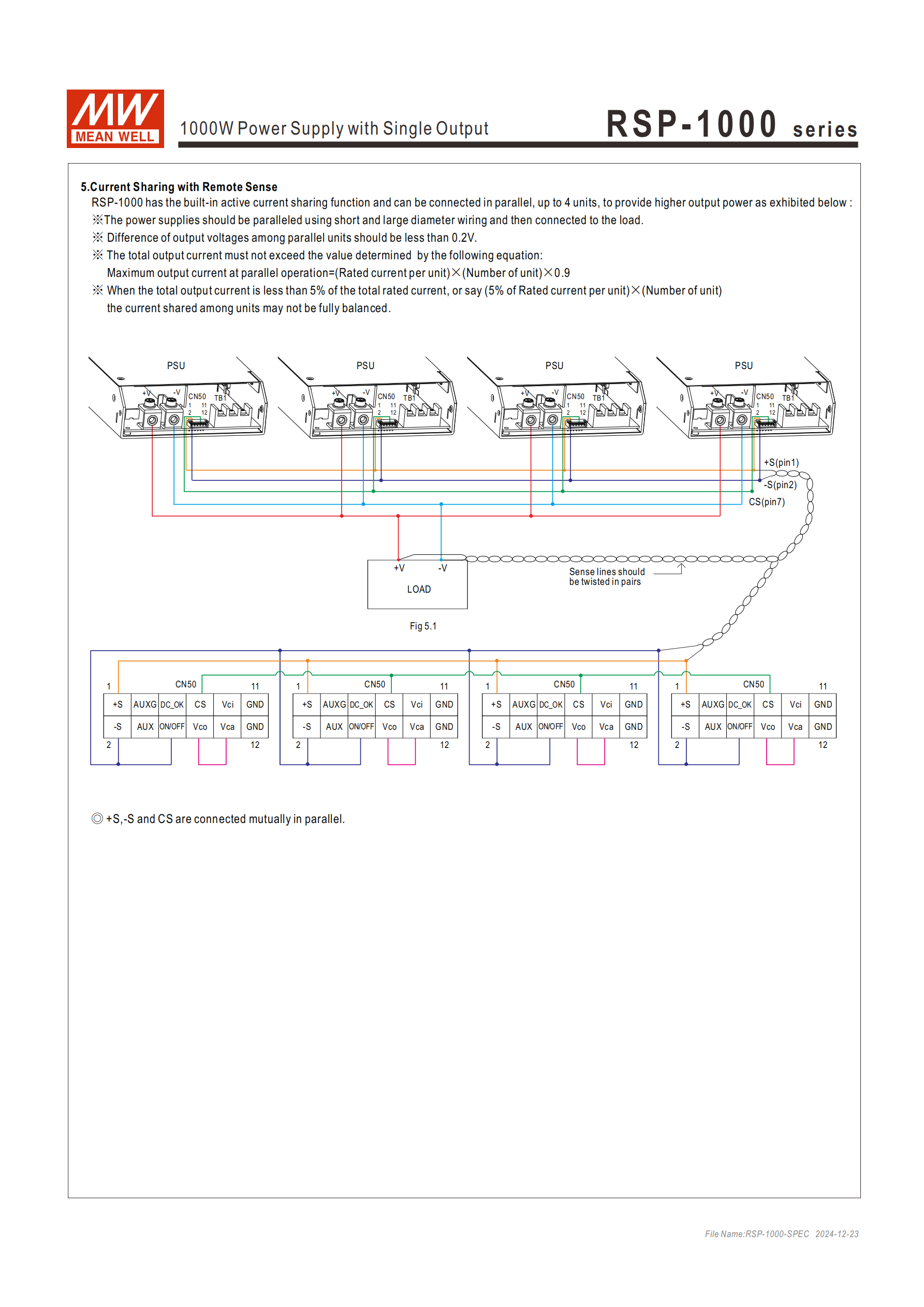

（2）并聯與均流
并聯能力：3+1 臺主動式并聯，總功率可達 4000W
均流要求：
并聯導線需短而粗
各單元輸出電壓差異≤0.2V
總輸出電流≤（單臺額定電流 × 組數 ×0.9）
總輸出電流 < 總額定電流 5% 時，均流效果可能不佳
接線要求：所有并聯單元的 + S、-S、CS 引腳需相互連接

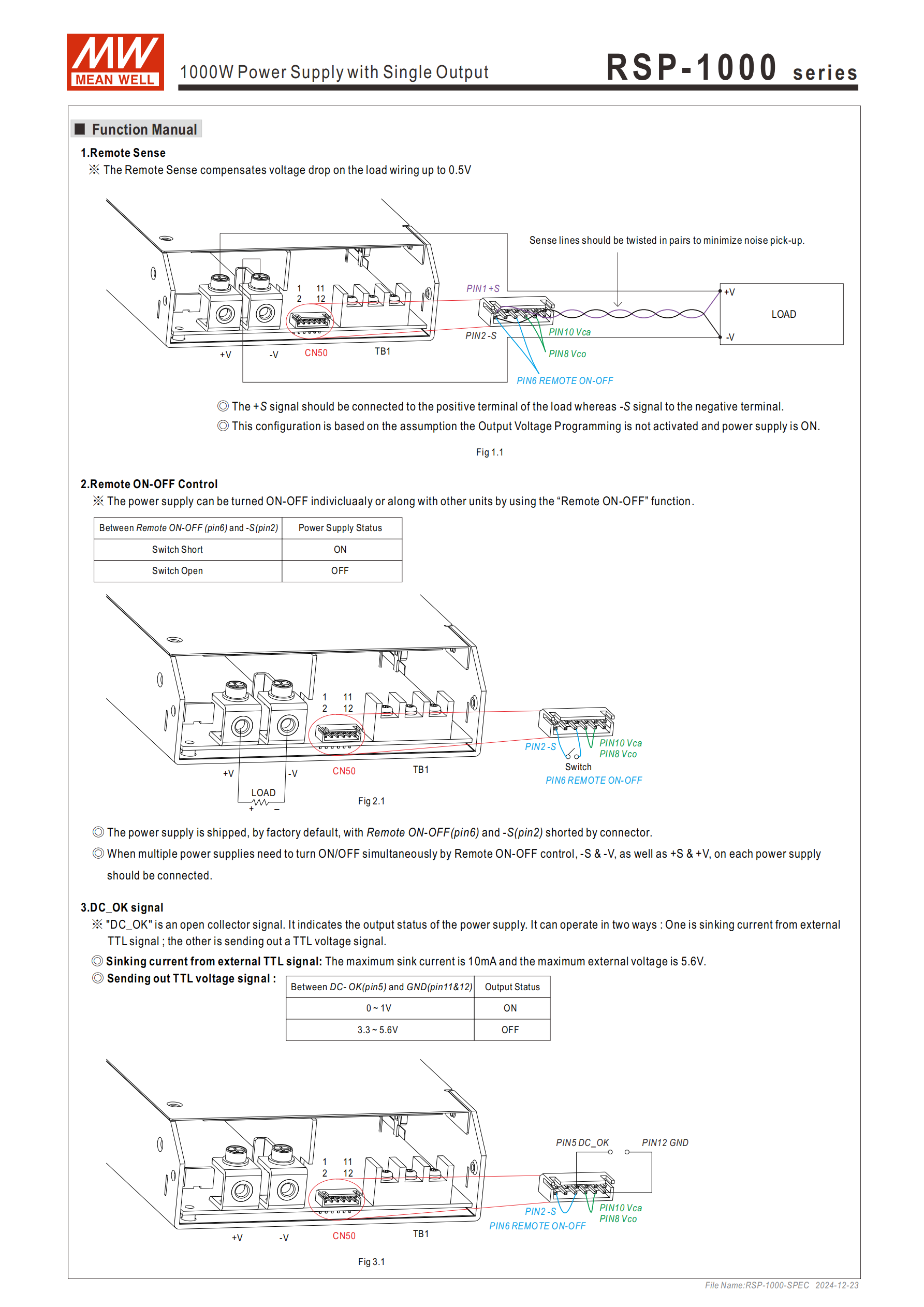

（3）遙控開關
控制邏輯：Remote ON-OFF（pin6）與 - S（pin2）短路→開機；開路→關機
出廠設置：pin6 與 pin2 默認短接（電源開機狀態）
多機控制：多臺電源聯動時，需將各機的 + S 與 + V、-S 與 - V 分別短接
（4）遙感功能
核心作用：補償負載線壓降，最大補償 0.5V
接線要求：+S 連接負載正極，-S 連接負載負極，兩條感應線需絞繞以減小噪音
（5）DC OK 信號
信號類型：集電極開路 TTL 信號，參考 GND（pin11&12）
狀態指示：0~1V→電源開啟；3.3~5.6V→電源關閉
電氣參數：最大吸入電流 10mA，最大外部電壓 5.6V
（6）輔助電源
輸出規格：5V@0.5A，實際輸出 4.6~5.25V（對 G-AUX（pin3））
特性：輸出端接冗余二極管，不受 ON/OFF 信號控制，與主輸出（+V&-V）隔離
五、保護機制
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載保護 | 負載達到額定輸出功率的 105~125% | 恒流限制模式，移除異常負載后自動恢復 |
| 過電壓保護 | 輸出電壓超過設定閾值（如 12V 機型 13.8~16.8V） | 關斷輸出，重啟電源后恢復 |
| 過溫度保護 | 設備溫度過高 | 關斷輸出，溫度下降后自動恢復 |
| 短路保護 | 輸出端短路 | 自動保護，故障排除后恢復 |
六、環境與安規
（1）環境參數
工作溫度：-20~+60℃（參考減額曲線）
工作濕度：20~90% RH，無冷凝
存儲溫度：-40~+85℃
存儲濕度：10~95% RH
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
（2）安規與電磁兼容
安全規范：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、CCC GB4943.1 等
耐壓等級：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃/70% RH
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）Class B（傳導）、Class A（輻射）
抗擾度：ESD Level 3、Radiated Level 3、EFT/Burst Level 3 等

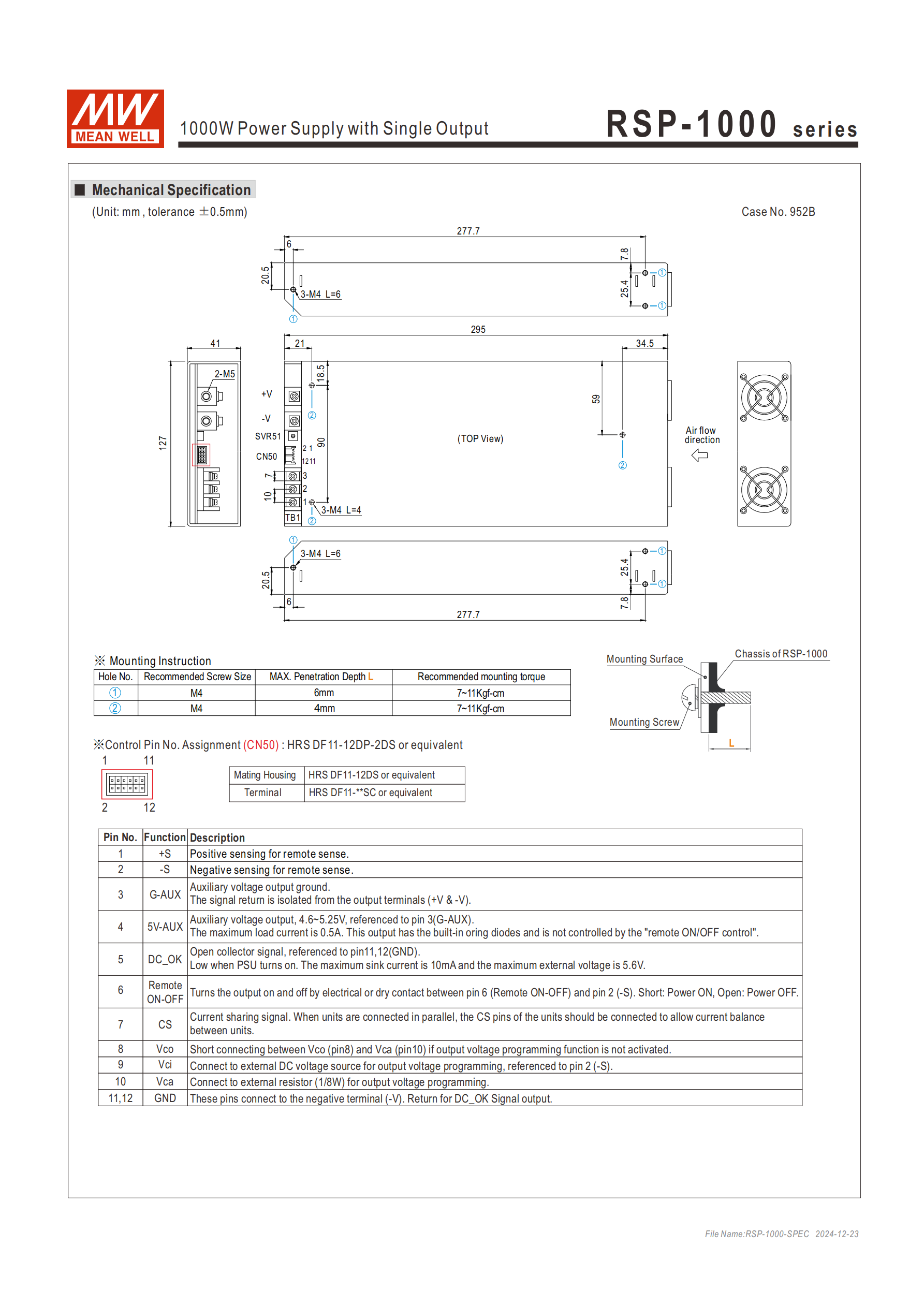

七、安裝與接口
（1）安裝要求
| 孔編號 | 推薦螺絲 | 最大穿透深度 | 推薦安裝扭矩 |
|---|---|---|---|
| 1 | M4 | 6mm | 7~11Kgf-cm |
| 2 | M4 | 4mm | 7~11Kgf-cm |
（2）端子定義

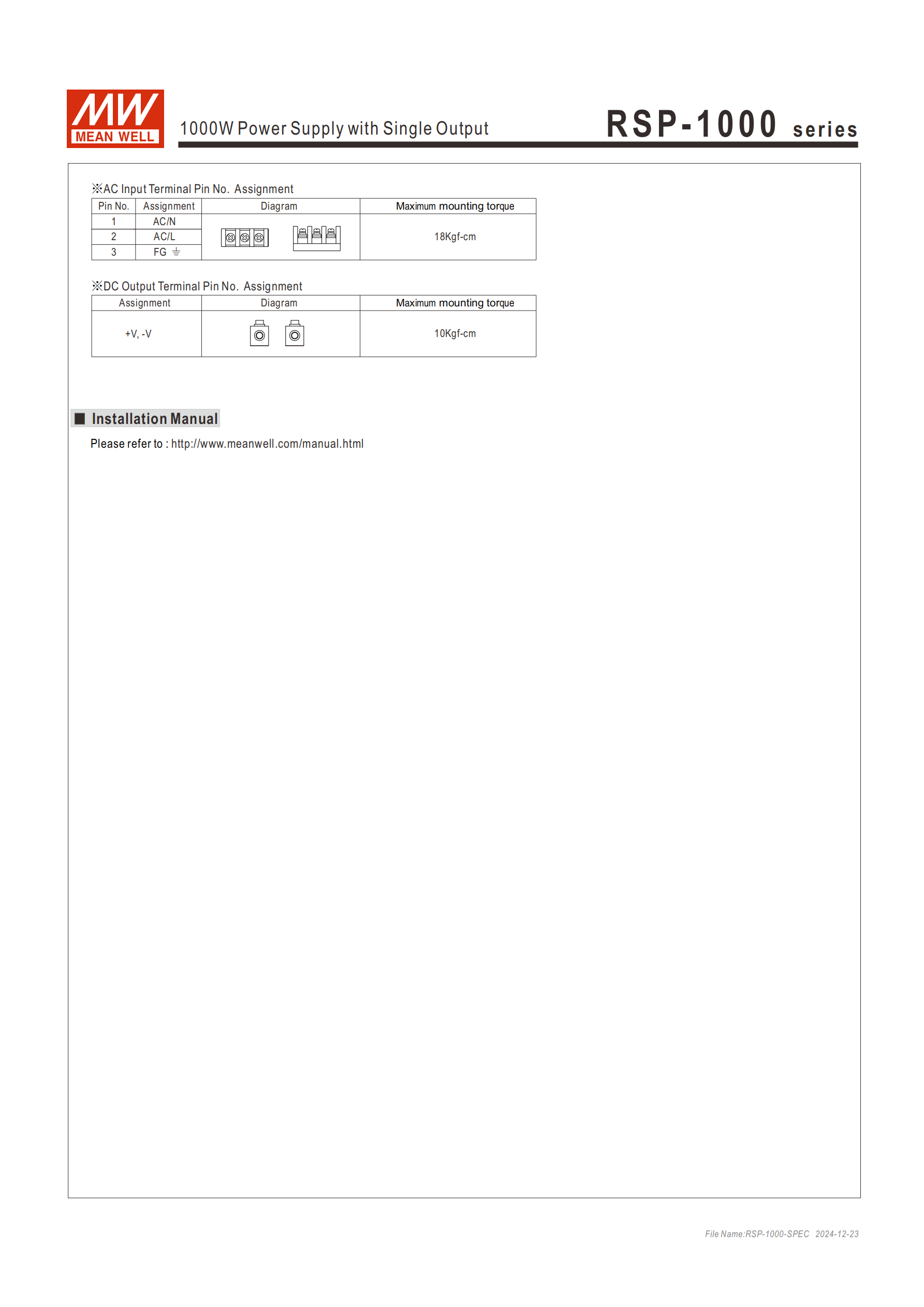

AC 輸入端子：pin1（AC/N）、pin2（AC/L）、pin3（FG），擰緊扭矩 18Kgf-cm
DC 輸出端子：+V、-V，擰緊扭矩 10Kgf-cm
CN50 引腳（12 針，HRS DF11-12DP-2DS 或同等級）：核心引腳功能見下表| Pin 腳 | 功能 | 關鍵描述 || ---- | ---- | ---- || 1 | +S | 感應信號 +，連接負載正極 || 2 | -S | 感應信號 -，連接負載負極 || 3 | G-AUX | 輔助電源地，與主輸出隔離 || 4 | 5V-AUX | 輔助電源輸出，4.6~5.25V，最大 0.5A || 5 | DC_OK | 電源狀態信號，低電平開機 || 6 | Remote ON-OFF | 遙控開關，與 - S 短路開機 || 7 | CS | 均流信號，并聯時需互連 || 8 | Vco | 電壓調整相關，與 Vca 短路時調整失效 || 9 | Vci | 外部電壓調整輸入端 || 10 | Vca | 外部電阻調整輸入端 || 11~12 | GND | 主地，連接 - V |
4. 關鍵問題與答案
問題 1：RSP-1000 系列電源支持多臺并聯擴容，具體并聯要求和最大總功率是多少？
答案：
并聯能力：支持 3+1 臺主動式并聯，最大總功率可達 4000W；
核心要求：① 并聯導線需短而粗，減少損耗；② 各并聯單元的輸出電壓差異≤0.2V；③ 總輸出電流≤（單臺額定電流 × 組數 ×0.9）；④ 所有單元的 + S、-S、CS 引腳需相互連接以實現均流；⑤ 當總輸出電流 < 總額定電流的 5% 時，均流效果可能不佳。
問題 2：RSP-1000 系列的輸出電壓調整有哪些方式？調整范圍和注意事項是什么？
答案：
調整方式：① 內部電位器調整；② 外部直流電壓調整（連接 Vci（pin9）與 - S（pin2））；③ 外部電阻調整（串聯 / 并聯 1/8W 電阻）；
調整范圍：額定電壓的 40~115%；
注意事項：工廠默認 Vco（pin8）與 Vca（pin10）短路，此時電壓調整功能失效，需啟用調整功能時需斷開該短路；調整時需確保 + S 與 + V、-S 與 - V 均連接至 CN50 端子。
問題 3：RSP-1000 系列電源的工作溫度范圍和過溫保護機制是怎樣的？高溫環境下使用需注意什么？
答案：
工作溫度范圍：-20~+60℃（環境溫度）；
過溫保護機制：溫度過高時自動關斷輸出，待設備溫度下降后可自動恢復正常輸出；
高溫使用注意事項：環境溫度超過 40℃后，需參考產品 “減額曲線” 降低輸出負載，避免因負載過高導致設備觸發過溫保護或損壞；同時需確保設備散熱良好，利用內置直流控速風扇實現強制冷卻。
