產品型號：RSP-1000 系列
輸出功率：1000W
輸出類型：?jiǎn)谓M輸出（可選 12V、15V、24V、27V、48V）
機身尺寸：295 × 127 × 41 mm（1U 高度）
文件版本：2024-12-23
語言：中文

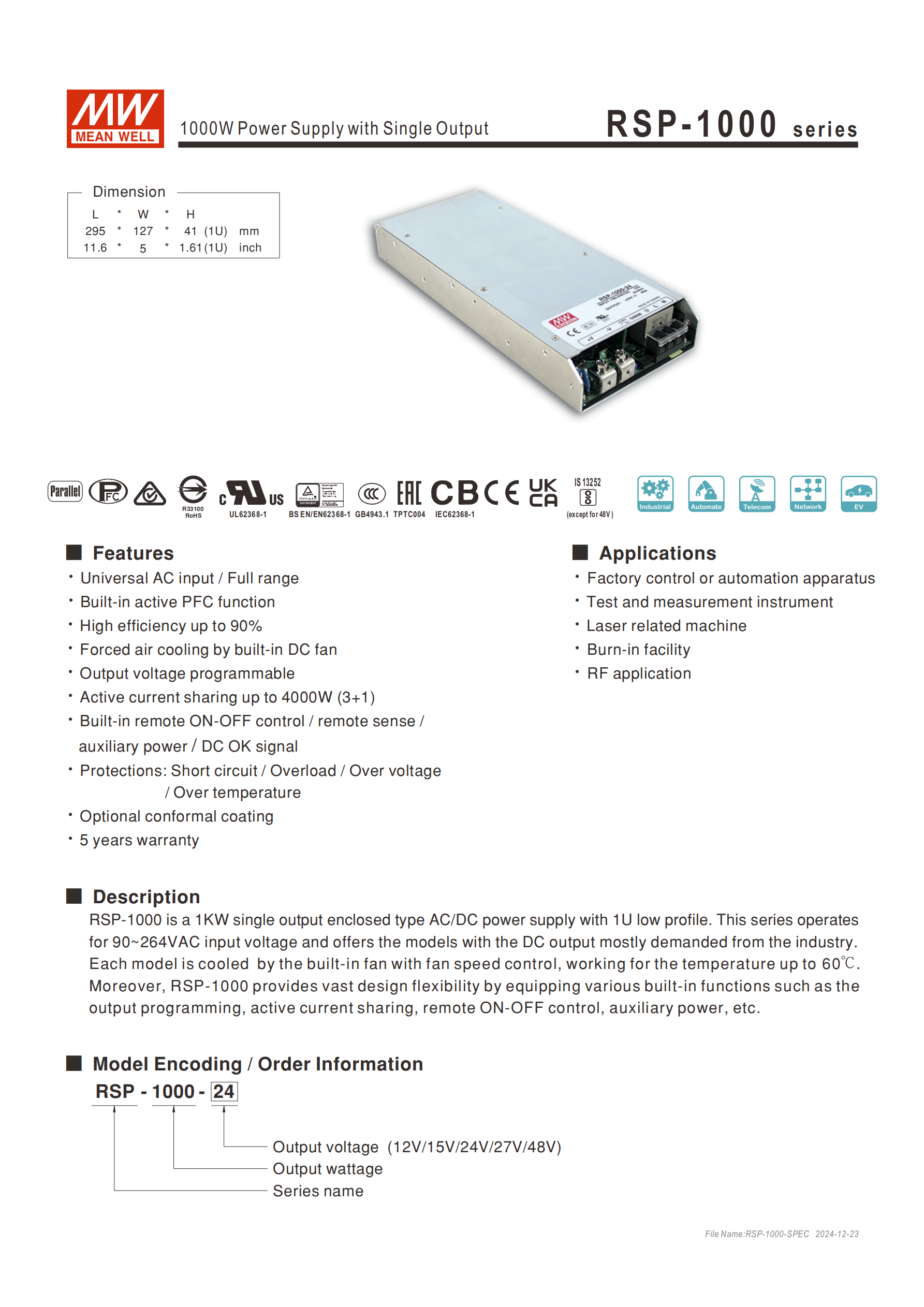

? 主要特性
全球通用 AC 輸入（90–264VAC）
內置主動式 PFC（功率因數校正）
高效率（最高達 90%）
內置直流風扇散熱
輸出電壓可調（40–115%）
支持主動并聯（最多 4 臺，可達 4000W）
具備遙控開關、遙感、輔助電源、DC_OK 信號等功能
多重保護：短路、過載、過壓、過溫
5 年保修
??? 應用領域
工業控制與自動化
測試與測量設備
激光設備
老化測試設備
RF 射頻應用

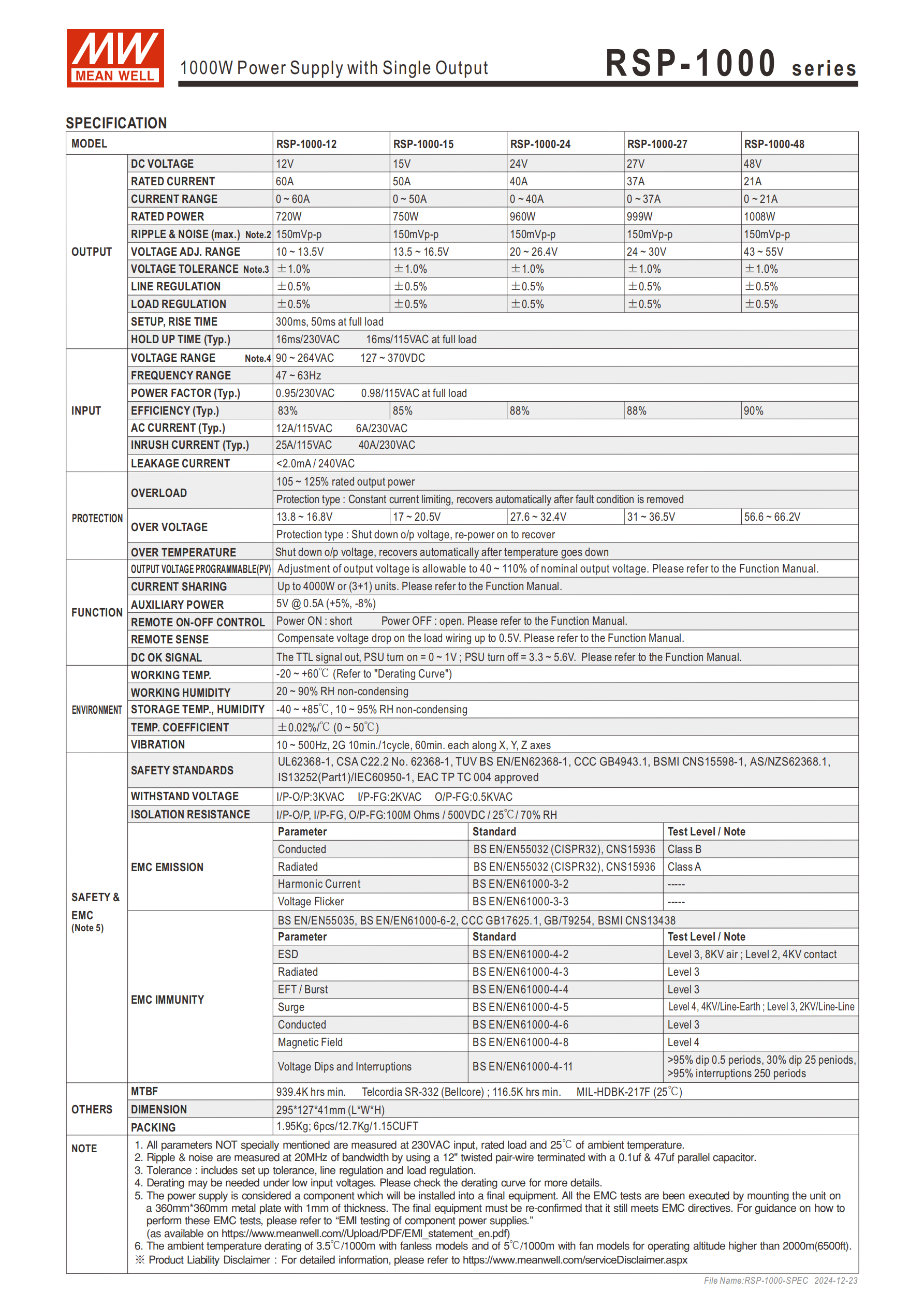

?? 電氣規格摘要
| 參數 | 數值/說明 |
|---|---|
| 輸入電壓 | 90–264VAC / 127–370VDC |
| 頻率范圍 | 47–63Hz |
| 效率 | 最高 90% |
| MTBF | 約 939.4K 小時（Telcordia SR-332） |
| 工作溫度 | -20°C ~ +60°C（參考減額曲線） |
| 存儲溫度 | -40°C ~ +85°C |
| 安規認證 | UL、CSA、TUV、CCC、BSMI、EAC 等 |
?? 輸出型號與參數
| 型號 | 輸出電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| RSP-1000-12 | 12V | 60A | 720W |
| RSP-1000-15 | 15V | 50A | 750W |
| RSP-1000-24 | 24V | 40A | 960W |
| RSP-1000-27 | 27V | 37A | 999W |
| RSP-1000-48 | 48V | 21A | 1008W |

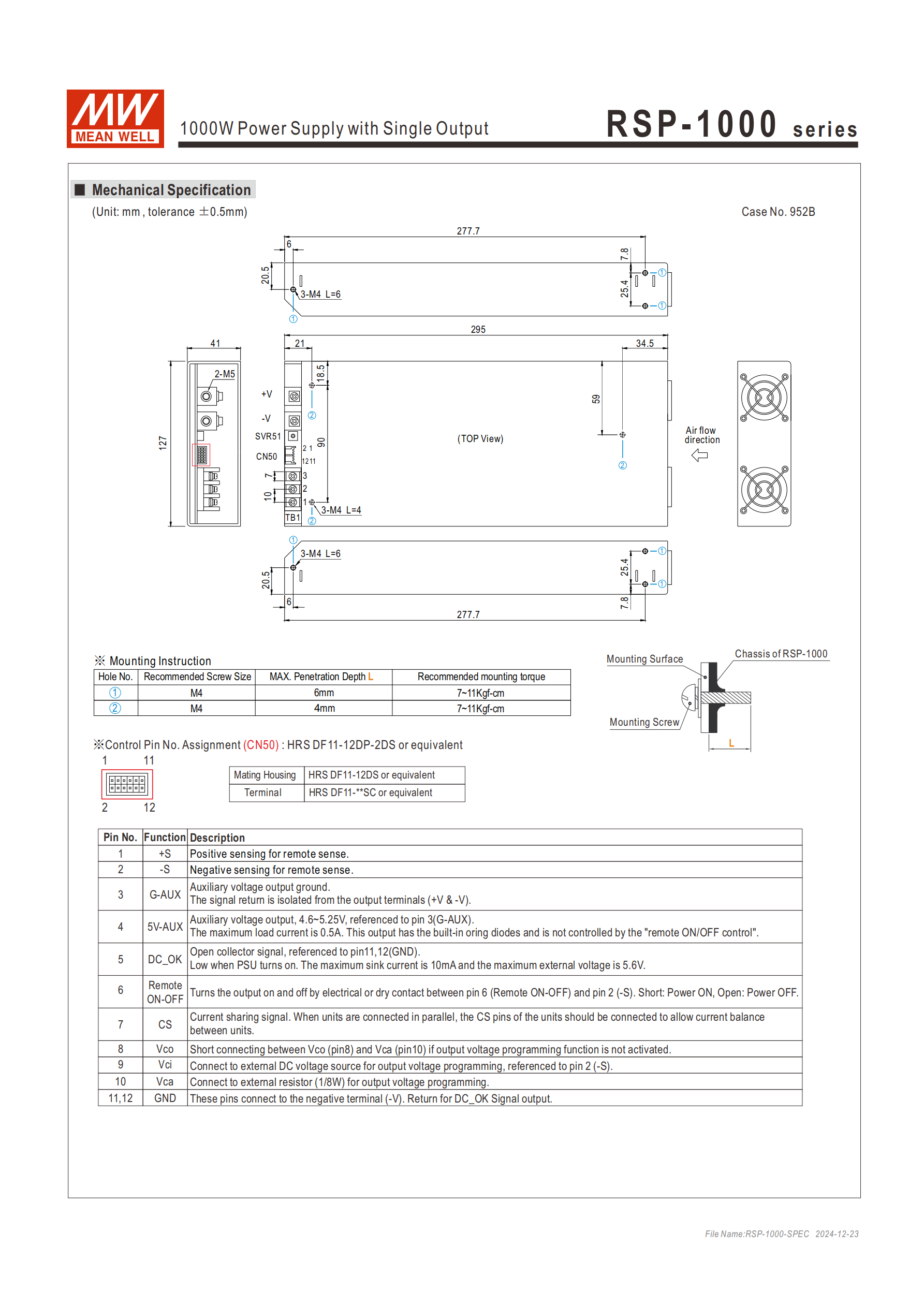

?? 機械與連接信息
外殼材質：金屬
連接器型號：HRS DF11-12DP-2DS（建議配套端子）
安裝螺絲：M4，推薦扭矩 7–11 kgf-cm

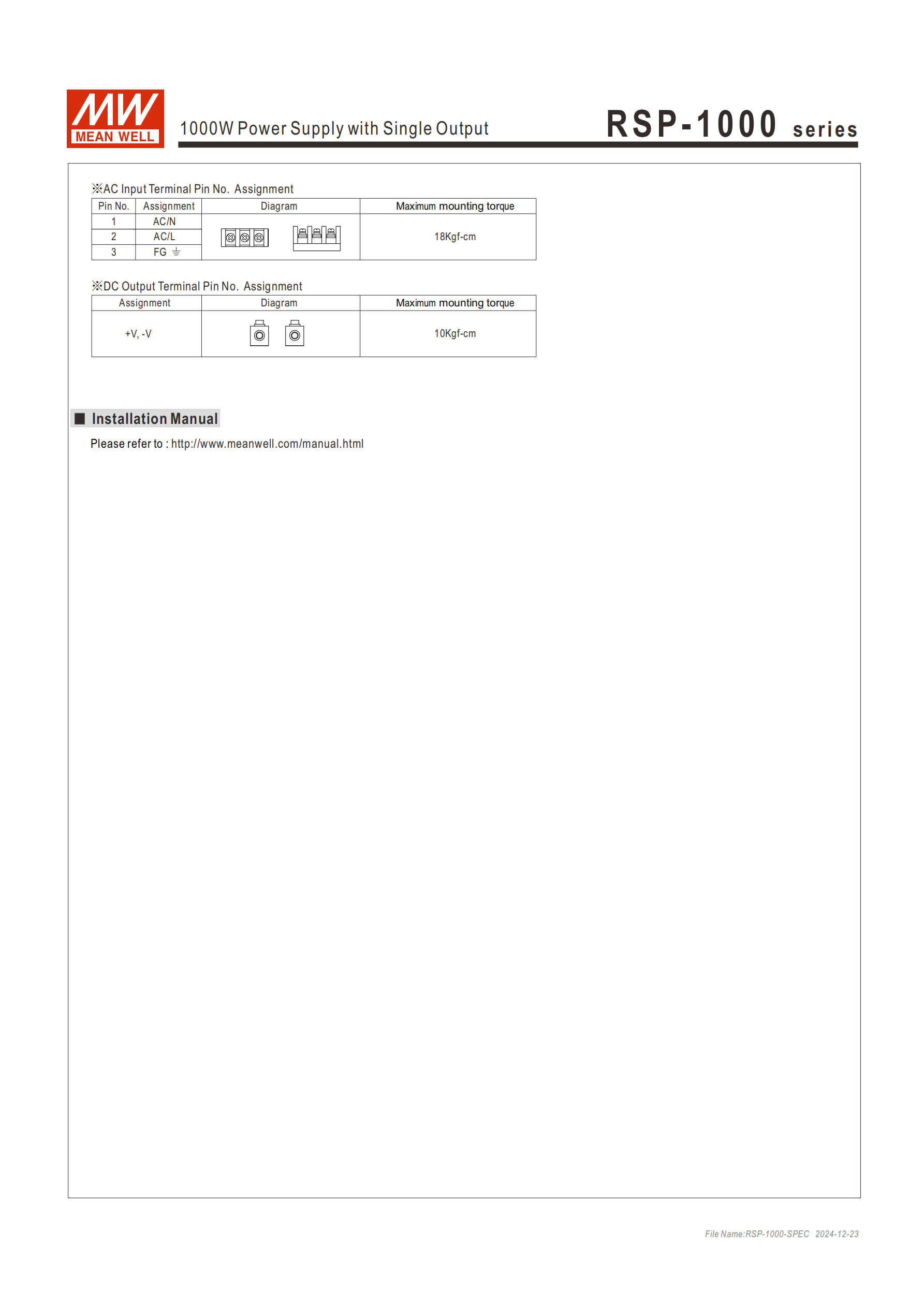

AC 輸入端子扭矩：18 kgf-cm
DC 輸出端子扭矩：10 kgf-cm

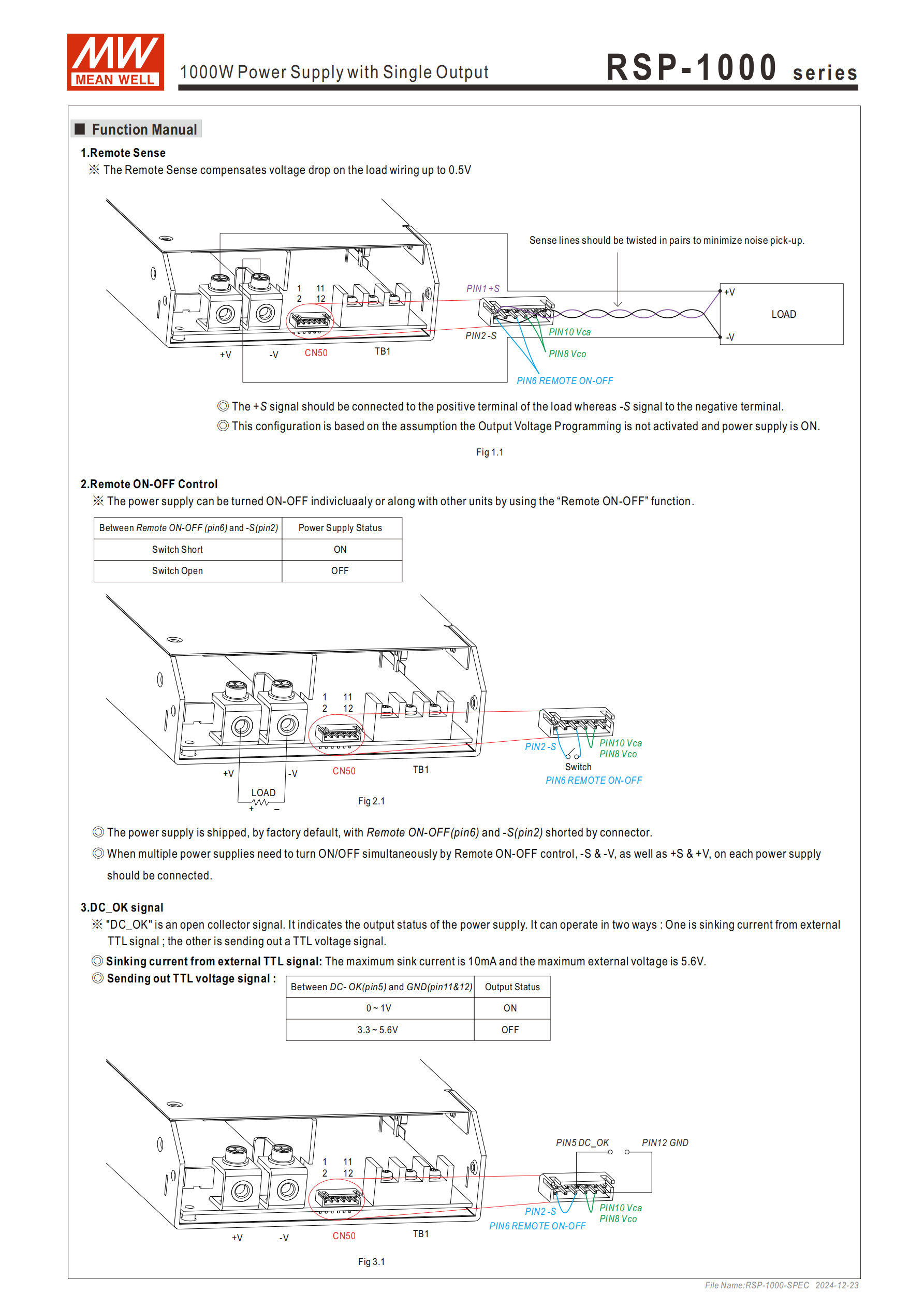

?? 智能功能說明
遙感功能：補償線路壓降（最大 0.5V）
遙控開關：通過短路/開路控制電源開關
DC_OK 信號：TTL 電平輸出，指示電源狀態

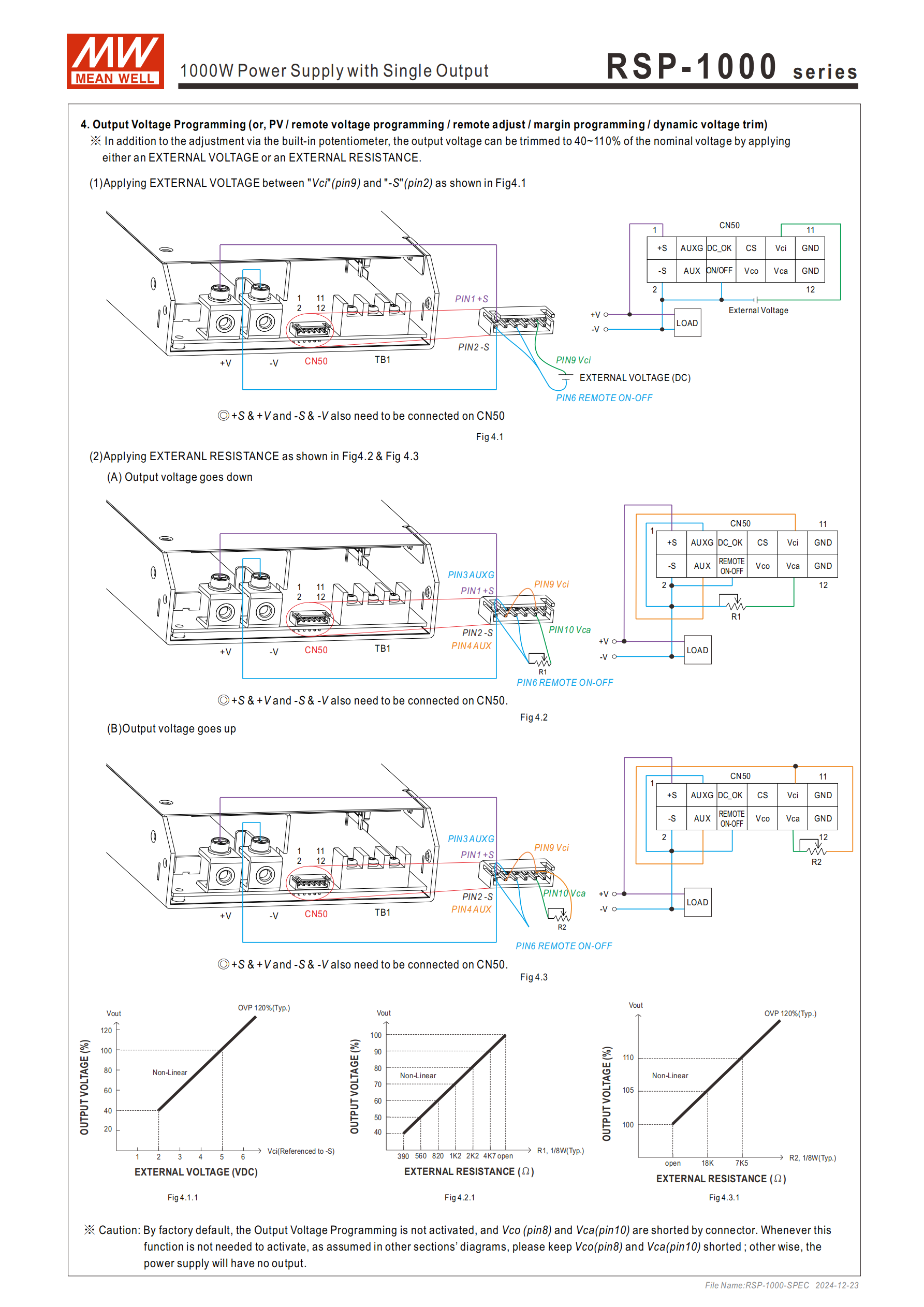

輸出電壓調整：可通過外部電阻或電壓進行調節

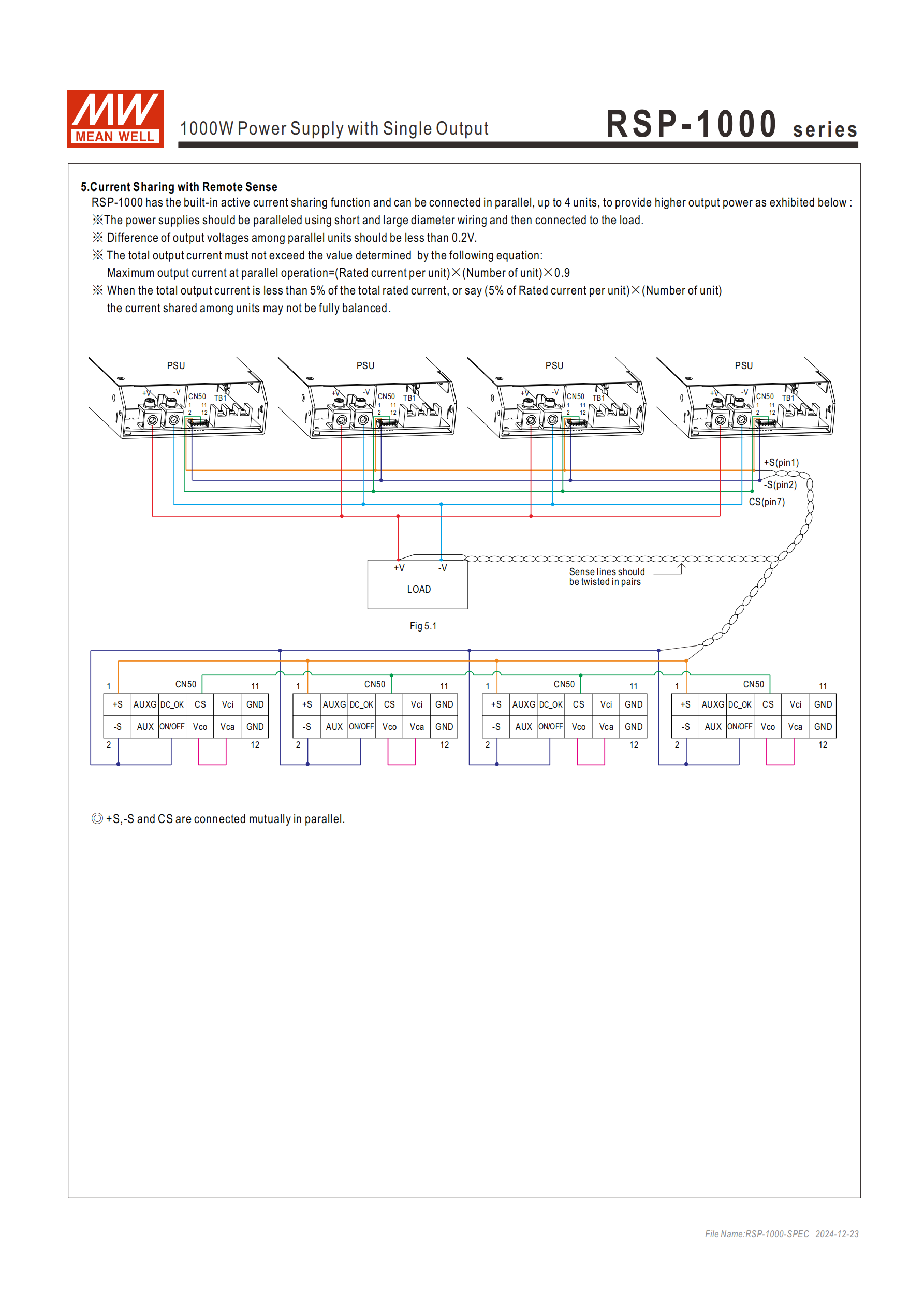

并聯均流：支持最多 4 臺主動并聯，實現高功率輸出
