RSP-750-15 大功率電源

 提示：點擊圖片可以放大

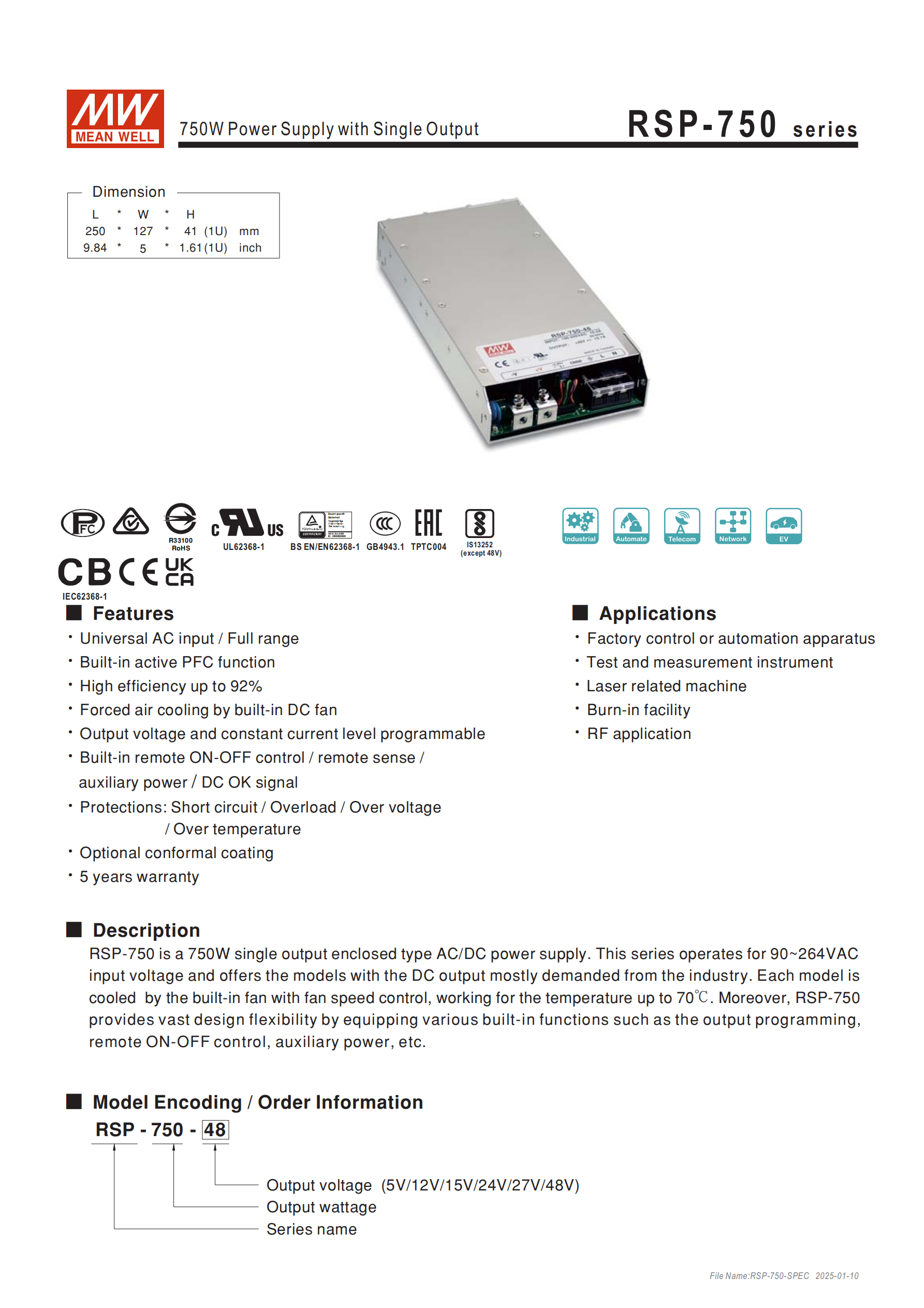

MEAN WELL RSP-750 系列是一款 750W 單組輸出機殼型 AC-DC 電源供應器，具備90~264VAC 國際通用全范圍輸入、主動式 PFC 功能及高達92% 的效率，內建直流風扇強制冷卻，工作溫度范圍 - 30~+70℃，支持輸出電壓（40~110% 額定值）和恒流值（40~110% 額定值）可調，配備遙控開關、遙感、輔助電源（12V@0.1A）、DC OK 信號輸出等功能，擁有短路 / 過負載 / 過電壓 / 過溫度多重保護，符合多項國際安全與 EMC 標準，提供 5 年保固，廣泛應用于工業控制、測試儀器、激光設備等場景。

一、產品概述

  • 品牌與系列：MEAN WELL（明緯）RSP-750 系列

  • 產品類型：750W 單組輸出機殼型交流變直流（AC-DC）電源供應器

  • 核心定位：滿足工業場景多樣化需求，提供穩定、高效的直流輸出

  • 輸入范圍：AC 90~264V（全范圍通用）、DC 127~370V

  • 工作環境：

    • 工作溫度：-30~+70℃（需參考減額曲線，海拔超 2000m 時需降額）

    • 工作濕度：20~90% RH（無冷凝）

    • 存儲條件：溫度 - 40~+85℃，濕度 10~95% RH

  • 保固期限：5 年

  • 應用場景：工業控制 / 自動化裝置、測試和測量?jī)x器、激光相關類機器、老化設備等

二、核心特性

  1. 高效與節能：

    • 效率高達 92%（48V 機型典型值），不同機型效率范圍 82%~92%

    • 內建主動式 PFC 功能，功率因子典型值 0.97（230VAC）、0.98（115VAC，滿載）

  2. 冷卻方式：內建直流風扇強制冷卻

  3. 可調功能：

    • 輸出電壓：在 40~110% 額定輸出范圍內調整（不同機型電壓調整范圍不同，如 5V 機型 4.75~5.5V，48V 機型 43~55V）

    • 恒流值：在 40~110% 額定輸出范圍內調整

  4. 附加功能：

    • 遙控開關：通過 CN50 引腳 13（Remote ON-OFF）與 14（12V-AUX）短接 / 開路控制電源啟停

    • 遙感功能：對負載線壓降補償最大 0.5V，+S 接負載正極，-S 接負載負極

    • 輔助電源：12V@0.1A，誤差 ±10%，不受 ON/OFF 信號控制

    • DC OK 信號：TTL 信號輸出，電源啟動時 0~1V，關斷時 3.3~5.6V

  5. 保護機制：

    • 過負載保護：恒流限制模式，負載異常移除后自動恢復（觸發閾值 105~125% 額定功率）

    • 過電壓保護：關斷輸出電壓，重啟后恢復（不同機型閾值不同，如 5V 機型 5.75~6.75V）

    • 過溫度保護：關斷輸出電壓，溫度下降后自動恢復

    • 短路保護：內置短路保護功能

  6. 其他特性：可選加噴防潮劑，耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘）

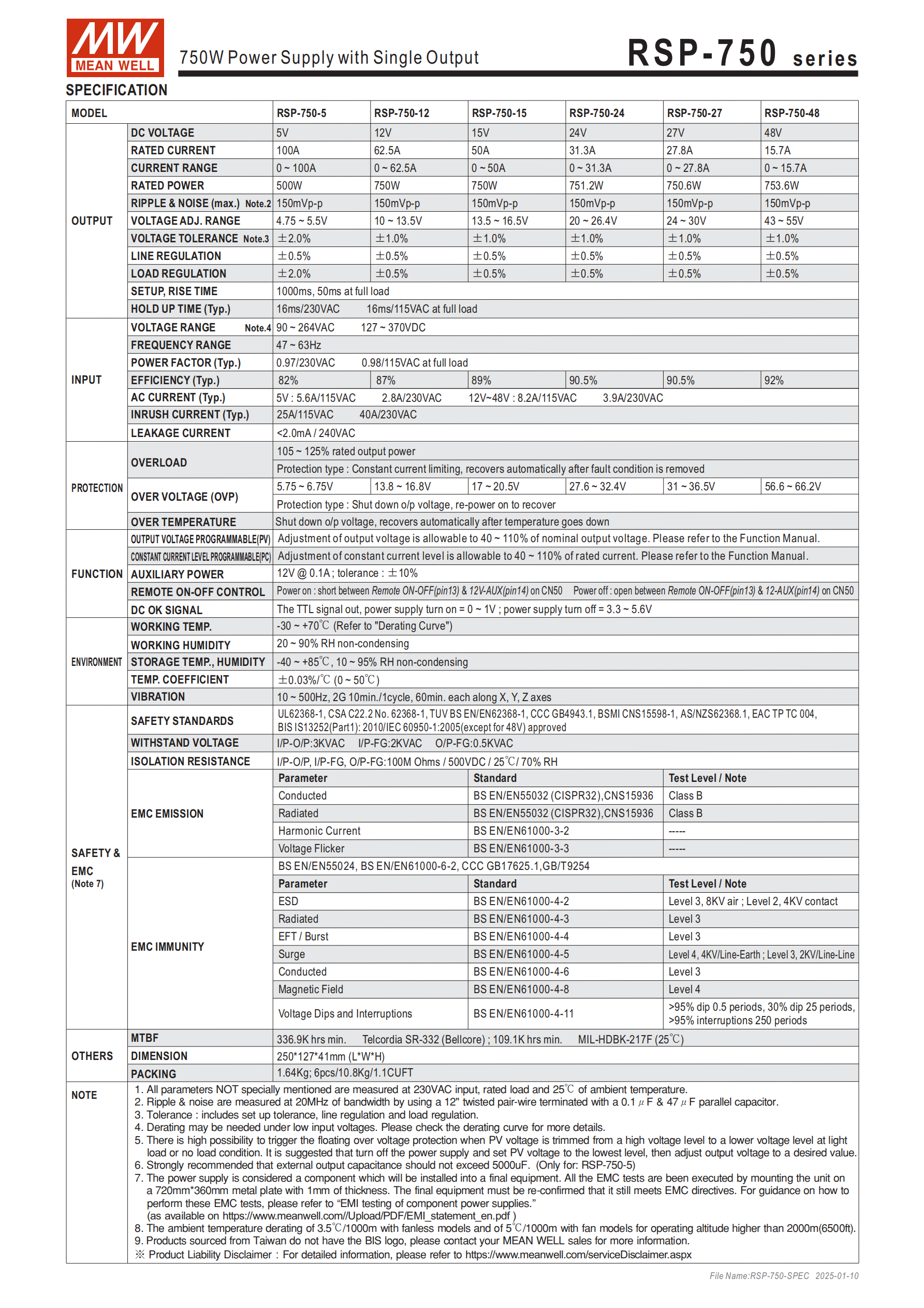

三、關鍵電氣規格（各機型核心參數）

機型輸出電壓額定電流額定功率電壓精度負載調整率紋波噪聲（最大）電壓調整范圍
RSP-750-55V100A500W±2.0%±2.0%150mVp-p4.75~5.5V
RSP-750-1212V62.5A750W±1.0%±0.5%150mVp-p10~13.5V
RSP-750-1515V50A750W±1.0%±0.5%150mVp-p13.5~16.5V
RSP-750-2424V31.3A751.2W±1.0%±0.5%150mVp-p20~26.4V
RSP-750-2727V27.8A750.6W±1.0%±0.5%150mVp-p24~30V
RSP-750-4848V15.7A753.6W±1.0%±0.5%150mVp-p43~55V

補充電氣參數：

  • 頻率范圍：47~63Hz

  • 浪涌電流：25A/115VAC、40A/230VAC（典型值）

  • 保持時間：16ms/230VAC、16ms/115VAC（典型值）

  • 溫度系數：±0.03%/℃（0~50℃）

  • 漏電流：<2.0mA / 240VAC（額定輸出功率下）

四、安規與電磁兼容（EMC）

  1. 安全規范認證：

    • 涵蓋 UL62368-1、CSA C22.2 No. 62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、BSMI CNS15598-1、EAC TP TC 004、BIS IS13252（48V 機型除外）等

  2. 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH

  3. EMC 發射標準：

    • Conducted（傳導）：BS EN/EN55032（CISPR32）、CNS15936 Class B

    • Radiated（輻射）：BS EN/EN55032（CISPR32）、CNS15936 Class B

    • 諧波電流：BS EN/EN61000-3-2

    • 電壓閃爍：BS EN/EN61000-3-3

  4. EMC 抗擾度標準：

    • ESD（靜電放電）：BS EN/EN61000-4-2，Level 3（8KV 空氣）、Level 2（4KV 接觸）

    • Radiated（輻射抗擾度）：BS EN/EN61000-4-3，Level 3

    • EFT/Burst（電快速瞬變脈沖群）：BS EN/EN61000-4-4，Level 3

    • Surge Conducted（傳導浪涌）：BS EN/EN61000-4-5，Level 4（4KV 線 - 地）、Level 3（2KV 線 - 線）

    • Magnetic Field（磁場）：BS EN/EN61000-4-8，Level 4

    • Voltage Dips and Interruptions（電壓暫降與中斷）：BS EN/EN61000-4-11，>95% 中斷 250 周期，30% 暫降 25 周期

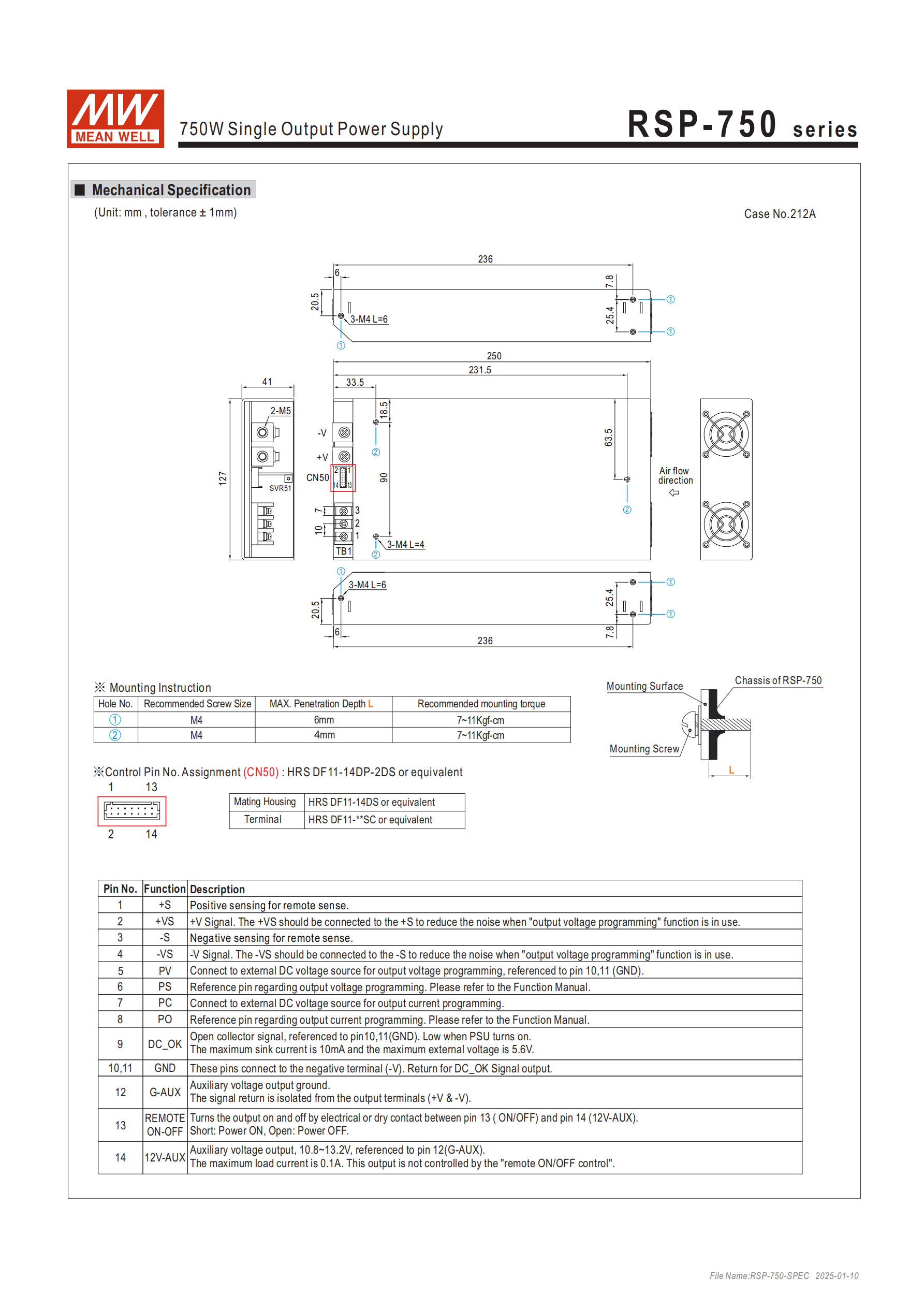

五、機械結構與安裝

  1. 尺寸與重量：

    • 尺寸（L×W×H）：250×127×41mm（公差 ±1mm）

    • 重量：1.64Kg，包裝規格 6pcs/10.8Kg/1.1CUFT

  2. 安裝要求：

    孔編號推薦螺絲型號最大穿透深度推薦安裝扭矩
    1M46mm7~11Kgf-cm
    2M44mm7~11Kgf-cm

  3. 端子定義：

    • 控制端子（CN50）：型號 HRS DF11-14DP-2DS（或同等級），配套端子 HRS DF11-14DS（或同等級）

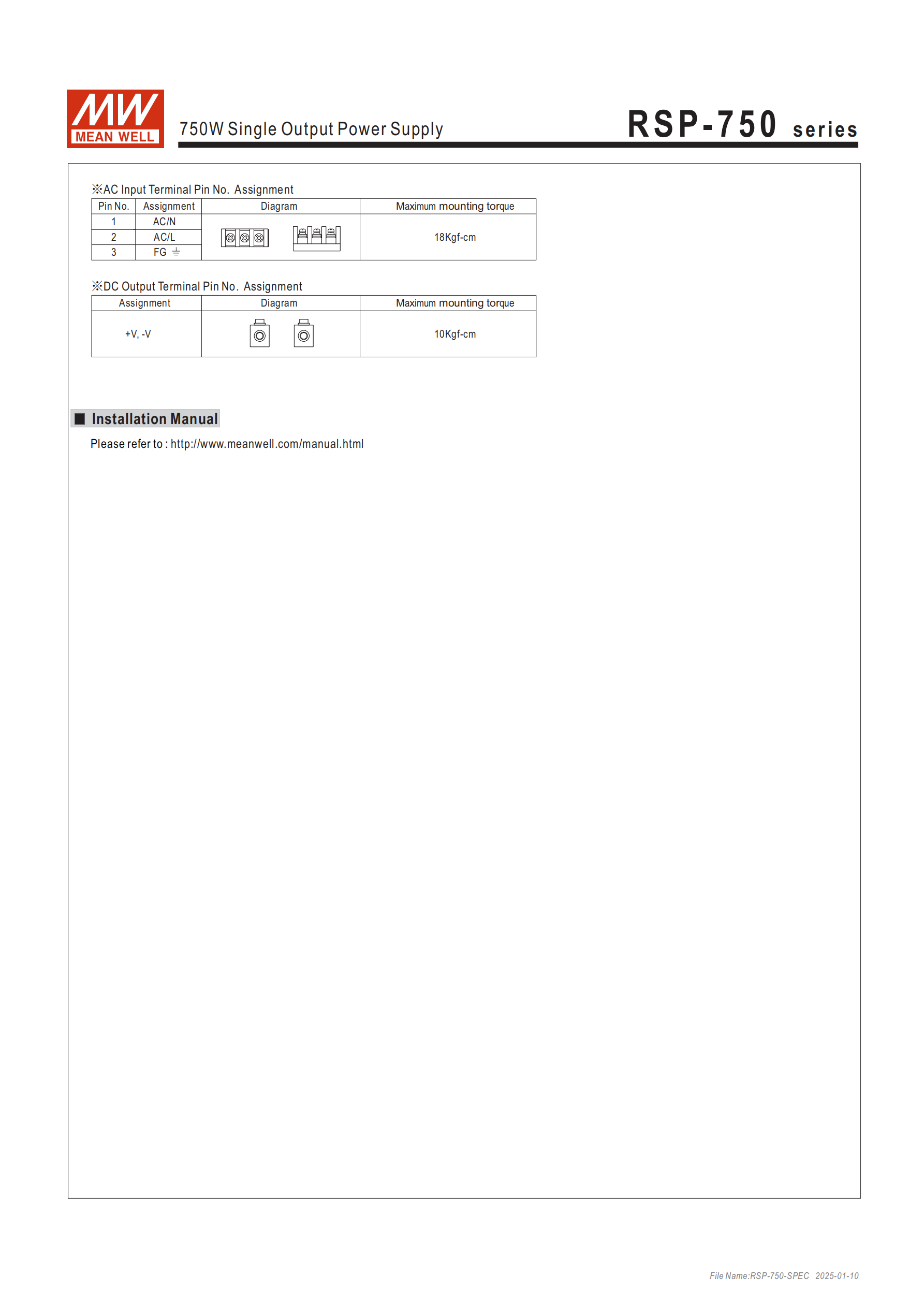

    • AC 輸入端子：Pin1（AC/N）、Pin2（AC/L）、Pin3（FG），擰緊扭矩 18Kgf-cm

    • DC 輸出端子：+V、-V，擰緊扭矩 10Kgf-cm

    • 輔助電源端子：12V-AUX（輸出 10.8~13.2V，最大 0.1A）、G-AUX（輔助輸出地，與主輸出隔離）

六、功能操作要點

  1. 默認設置：

    • Remote ON-OFF（pin13）與 12V-AUX（pin14）短接

    • PV（pin5）與 PS（pin6）短接（未使用電壓調整功能時需保持，否則無輸出）

    • PC（pin7）與 PO（pin8）短接（未使用電流調整功能時需保持，否則無輸出）

  2. 電壓調整：外部電壓 2~5.5VDC 可調整，<0.5V 將觸發低壓保護（需重啟）

  3. 多臺電源聯動：遙測開 / 關控制時，需短接各電源的 - S 與 - V、+S 與 + V

4. 關鍵問題

問題 1：RSP-750 系列各機型的核心輸出參數（電壓、電流、功率）有何差異？不同機型的電壓精度和負載調整率是否一致？

答案：各機型核心輸出參數差異如下表，電壓精度和負載調整率不完全一致：

機型輸出電壓額定電流額定功率電壓精度負載調整率
RSP-750-55V100A500W±2.0%±2.0%
RSP-750-1212V62.5A750W±1.0%±0.5%
RSP-750-1515V50A750W±1.0%±0.5%
RSP-750-2424V31.3A751.2W±1.0%±0.5%
RSP-750-2727V27.8A750.6W±1.0%±0.5%
RSP-750-4848V15.7A753.6W±1.0%±0.5%

  • 僅 RSP-750-5 機型電壓精度為 ±2.0%、負載調整率為 ±2.0%，其余 12V~48V 機型電壓精度均為 ±1.0%、負載調整率均為 ±0.5%；

  • 額定功率方面，5V 機型為 500W，其余機型均接近 750W（750~753.6W）。

問題 2：RSP-750 系列的遙控開關、電壓調整、DC OK 信號功能如何實現？有哪些關鍵操作注意事項？

答案：

  1. 遙控開關：

    • 實現方式：通過 CN50 引腳 13（Remote ON-OFF）與 14（12V-AUX）的通斷控制，短接時電源開啟，開路時電源關閉；

    • 注意事項：多臺電源聯動時，需短接各電源的 - S 與 - V、+S 與 + V。

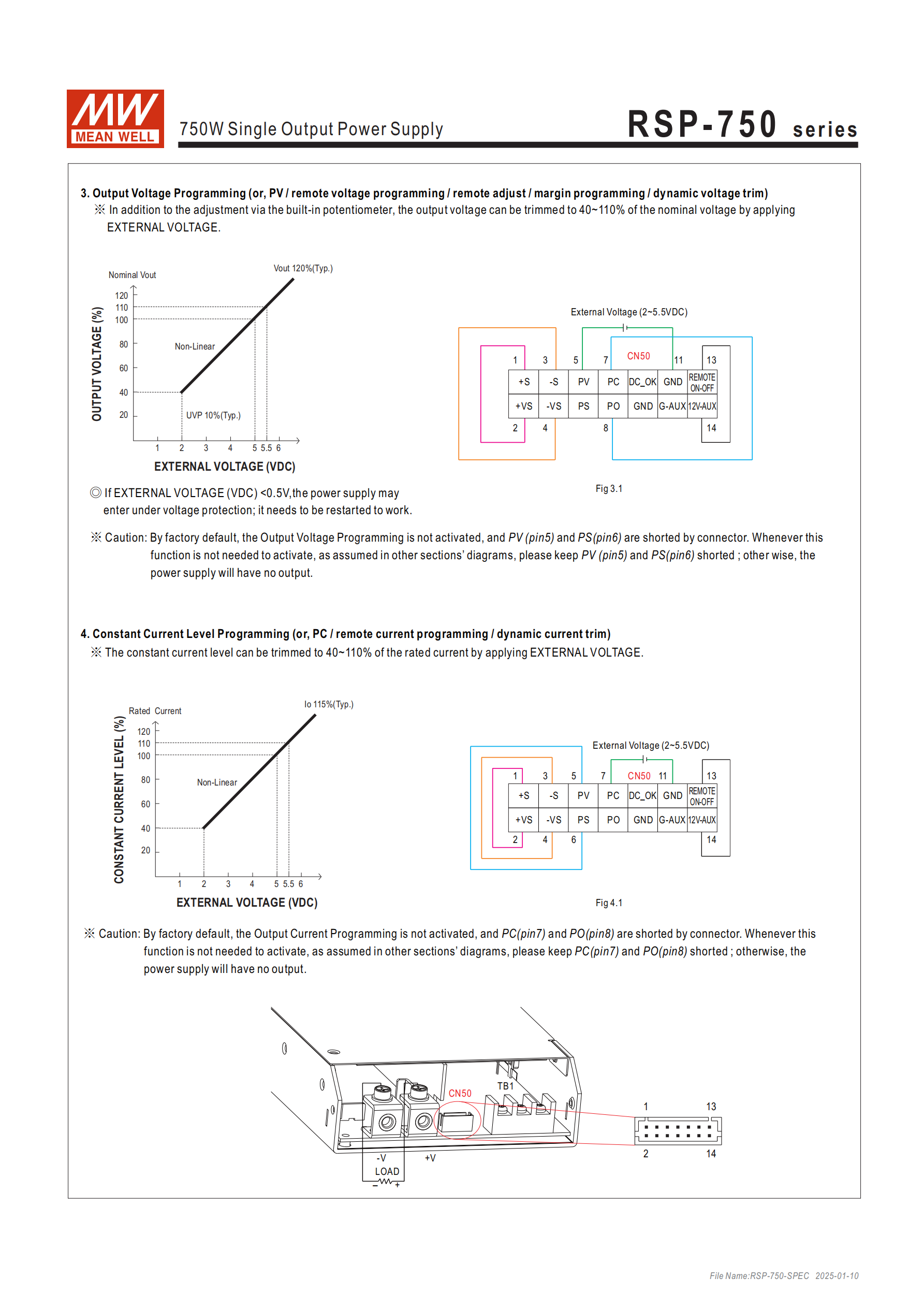

  2. 電壓調整：

    • 實現方式：默認 PV（pin5）與 PS（pin6）短接（無電壓調整），斷開后通過外部 2~5.5VDC 電壓調整，調整范圍為額定電壓的 40~110%；

    • 注意事項：外部電壓 < 0.5V 會觸發低壓保護（需重啟恢復），未使用該功能時需保持 PV 與 PS 短接，否則無輸出。

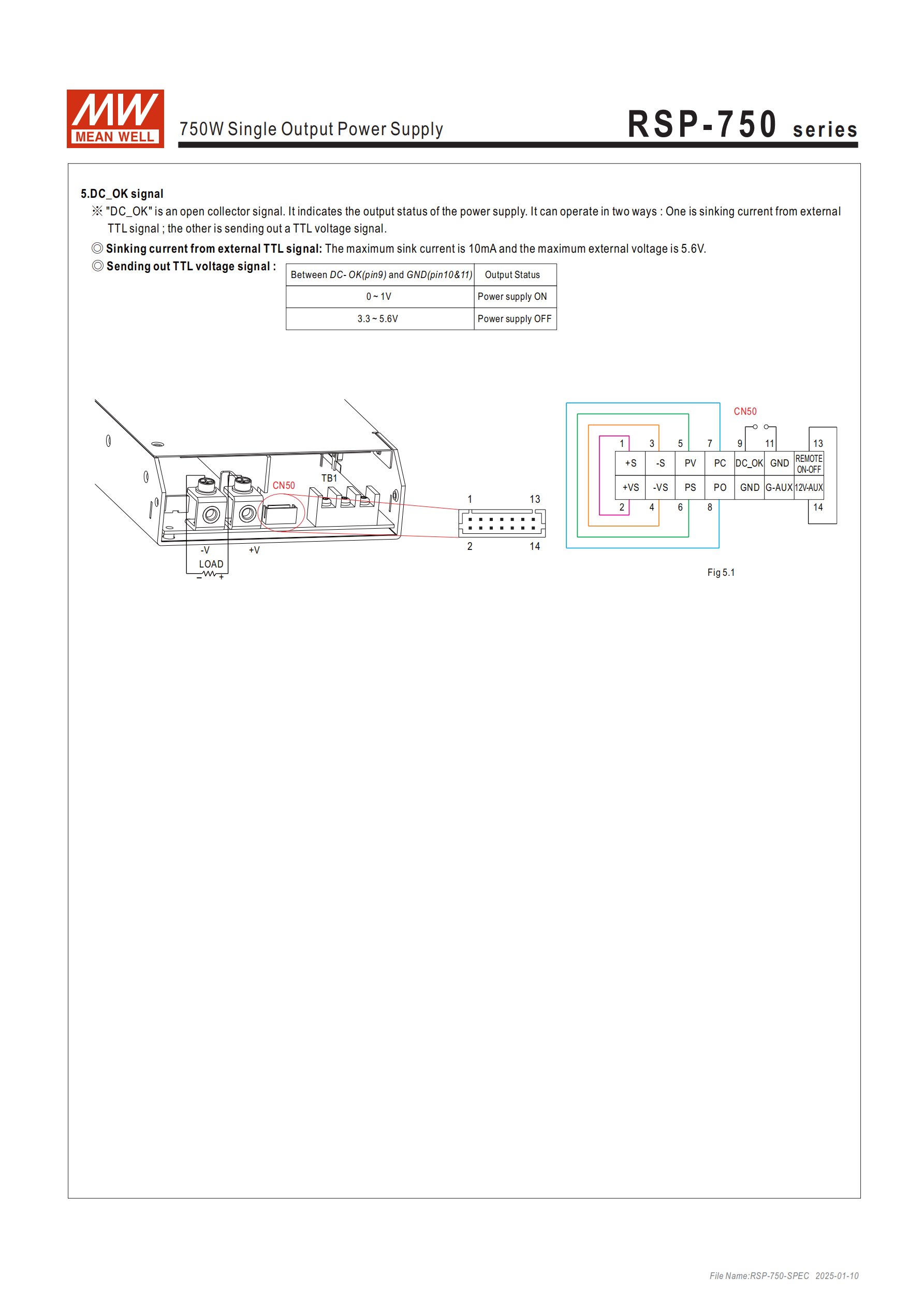

  3. DC OK 信號：

    • 實現方式：集電極開路 TTL 信號，通過 CN50 引腳 9（DC_OK）與引腳 10/11（GND）的電壓判斷輸出狀態，0~1V 表示電源啟動，3.3~5.6V 表示電源關斷；

    • 注意事項：最大吸入電流 10mA，最大外部電壓 5.6V，信號地端連接到主輸出負極（-V）。

問題 3：RSP-750 系列在不同環境條件下（溫度、海拔）的使用限制是什么？對應的減額要求如何？

答案：

  1. 溫度限制：

    • 正常工作溫度范圍：-30~+70℃，但需參考減額曲線，環境溫度升高時輸出功率需降額（如 230VAC 輸入下，70℃時負載需低于額定負載的 70%）；

    • 存儲溫度范圍：-40~+85℃。

  2. 海拔限制：

    • 無風扇機型：環境溫度按 3.5℃/1000m 比例下降；

    • 有風扇機型（RSP-750 系列為風扇冷卻）：環境溫度按 3℃/1000m 比例下降。

    • 海拔超過 2000 米（6500 英尺）時，需按以下規則降額：

  3. 濕度限制：工作濕度 20~90% RH（無冷凝），存儲濕度 10~95% RH，超出范圍可能導致絕緣性能下降或設備損壞。
