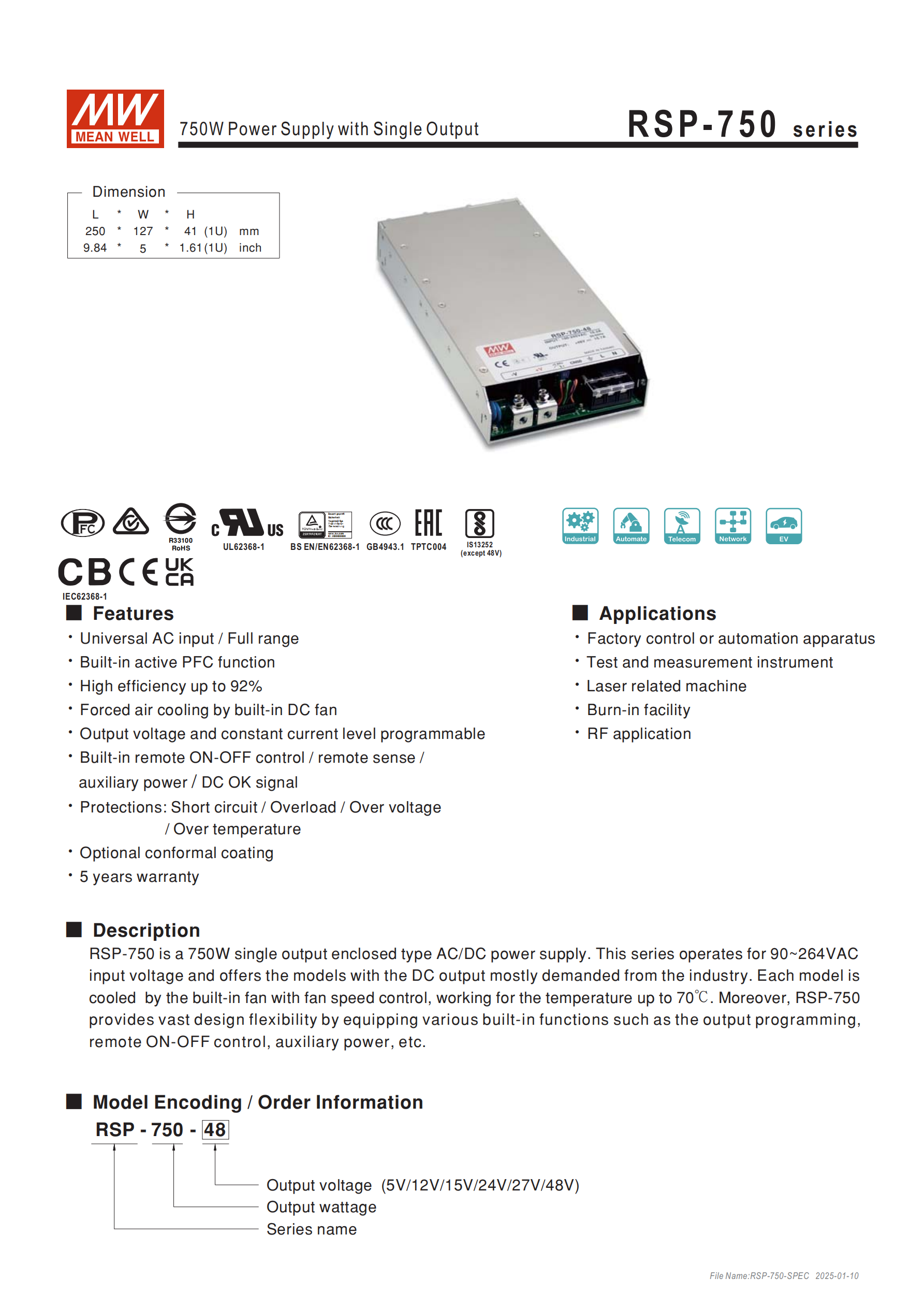

型號系列：RSP-750，單組輸出，輸出功率750W。
輸入電壓：90~264VAC，47~63Hz，支持全球通用交流輸入。
輸出電壓選項：5V、12V、15V、24V、27V、48V。
效率：高達92%（48V機型），內置主動式PFC。
冷卻方式：內置直流風扇強制散熱。
工作溫度：-30°C ~ +70°C。
尺寸：250 × 127 × 41 mm（1U高度）。
二、主要特性
高可靠性：過載、過壓、短路、過溫保護，支持自動恢復。
可調輸出：輸出電壓與恒流值均可通過內部電位器或外部電壓調節。
遙控功能：支持遠程開關控制。
輔助電源：提供12V/0.1A輔助輸出，不受主電源開關控制。
DC_OK信號：提供TTL電平輸出，指示電源狀態。
安全認證：符合UL、CSA、TUV、CCC、BSMI等多國安全標準。
電磁兼容：符合CISPR32、EN61000等EMC標準。

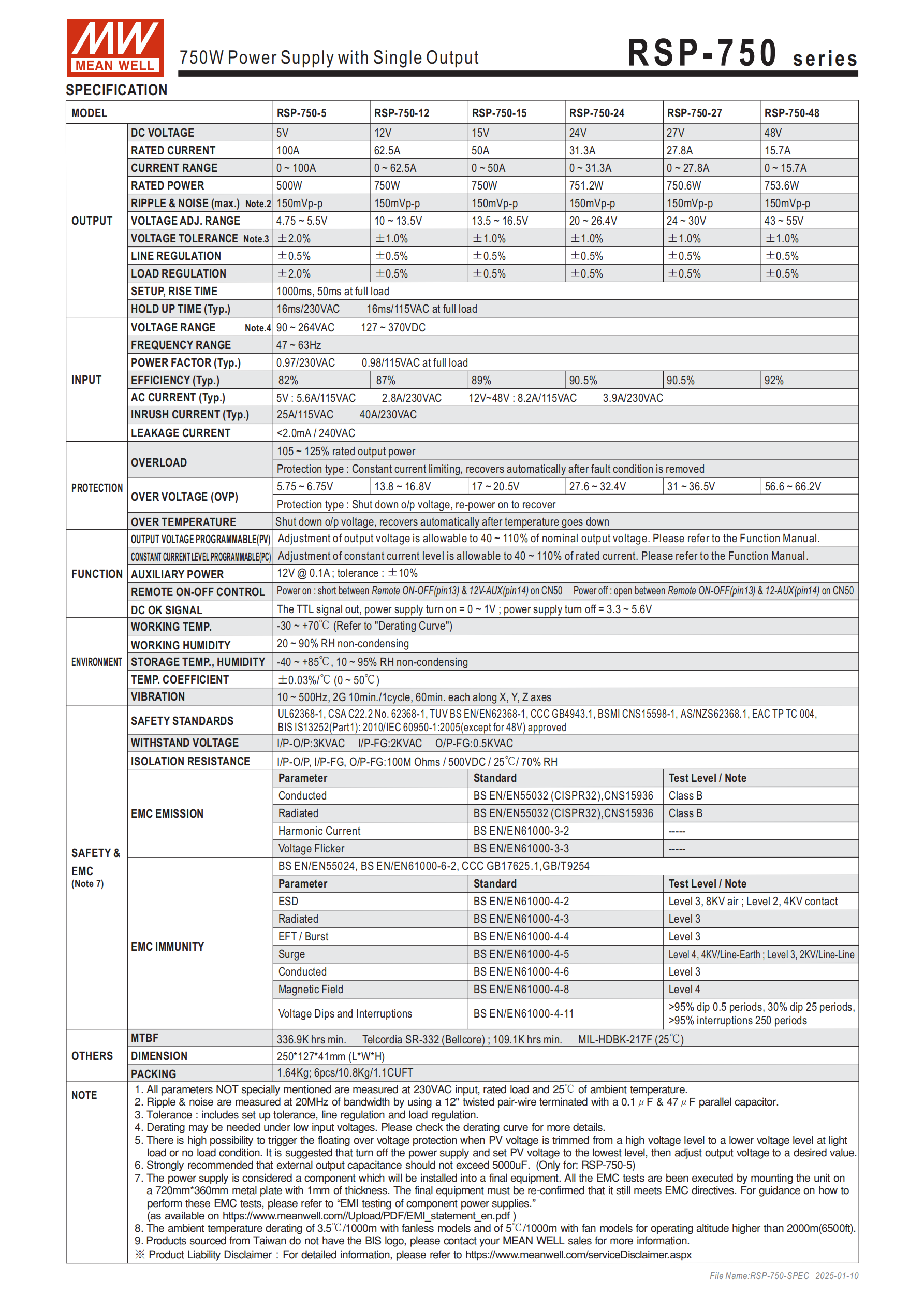

三、電氣規格
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 效率（典型） |
|---|---|---|---|---|
| RSP-750-5 | 5V | 100A | 500W | 82% |
| 12V | 62.5A | 750W | 87% |
| RSP-750-15 | 15V | 50A | 750W | 89% |
| RSP-750-24 | 24V | 31.3A | 751.2W | 90.5% |
| RSP-750-27 | 27V | 27.8A | 750.6W | 90.5% |
| RSP-750-48 | 48V | 15.7A | 753.6W | 92% |
四、功能說明（部分摘要）

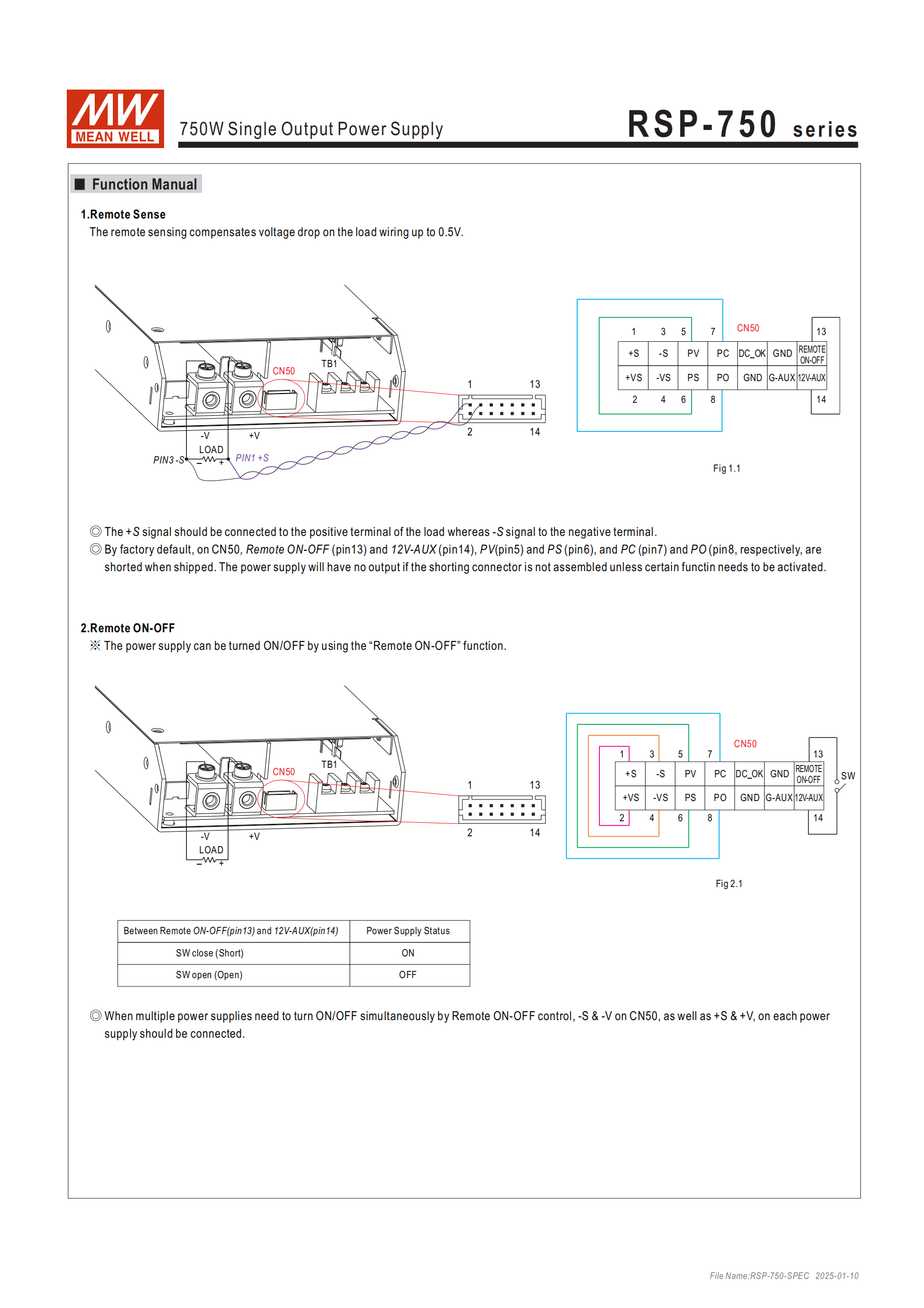

遙感功能：用于補償負載線路壓降，最大補償0.5V。
遙控開關：通過短接/斷開CN50的Pin13與Pin14實現開關控制。

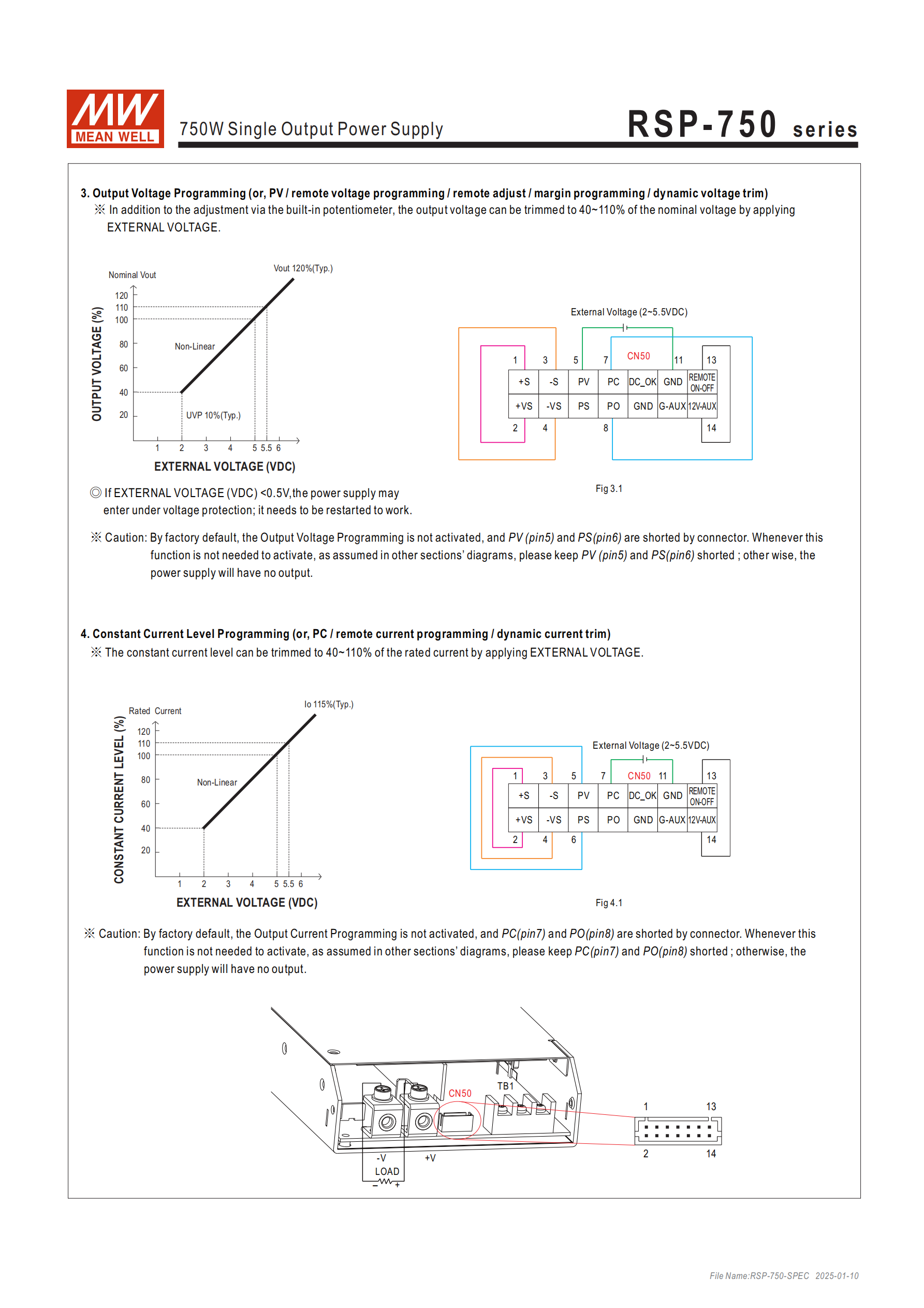

輸出電壓調整：可通過外部電壓（2~5.5VDC）調節輸出電壓至額定值的40%~110%。
恒流值調整：可通過外部電壓調節輸出電流至額定值的40%~110%。

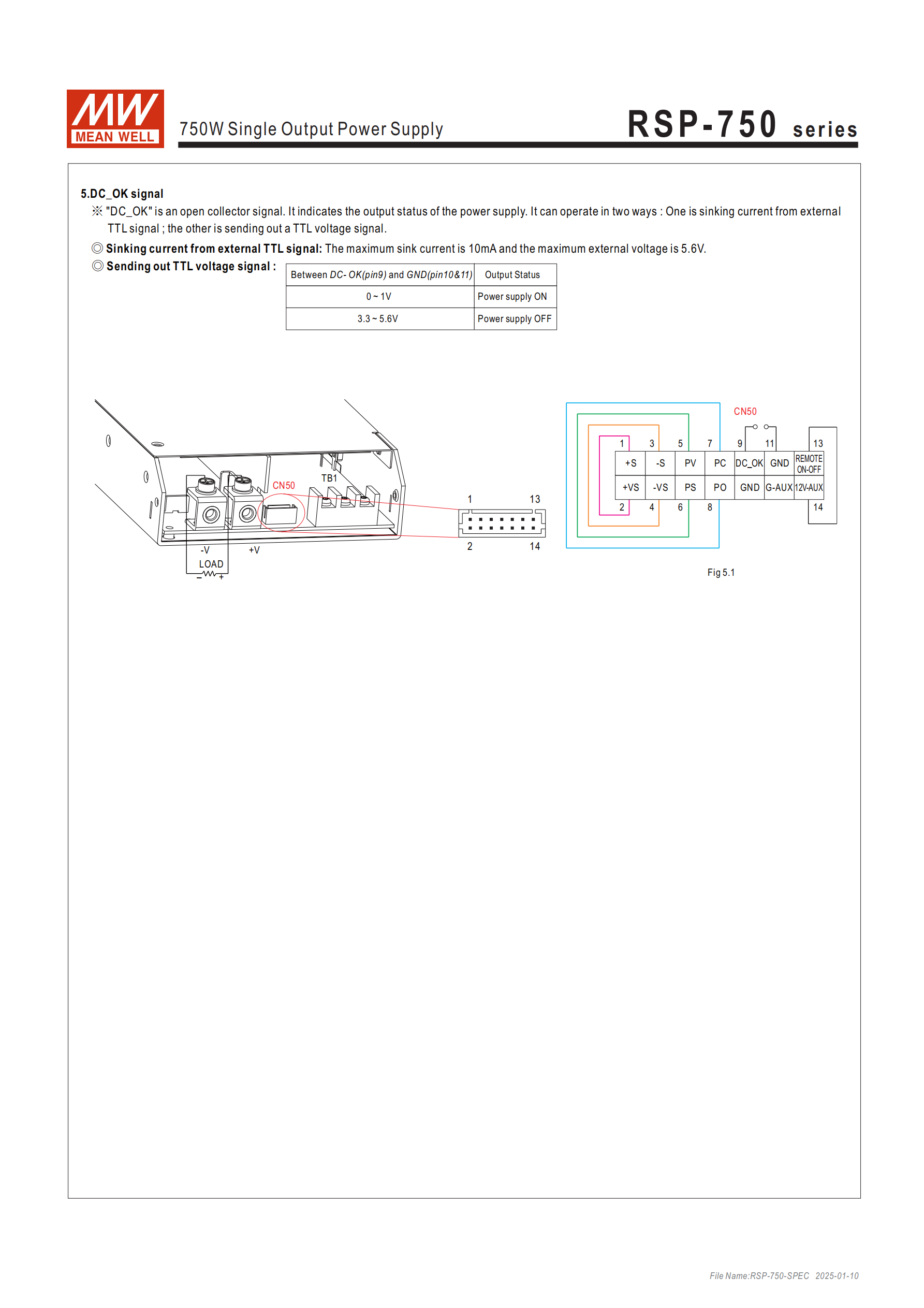

DC_OK信號：
低電平（0~1V）：電源開啟
高電平（3.3~5.6V）：電源關閉
五、安裝與連接

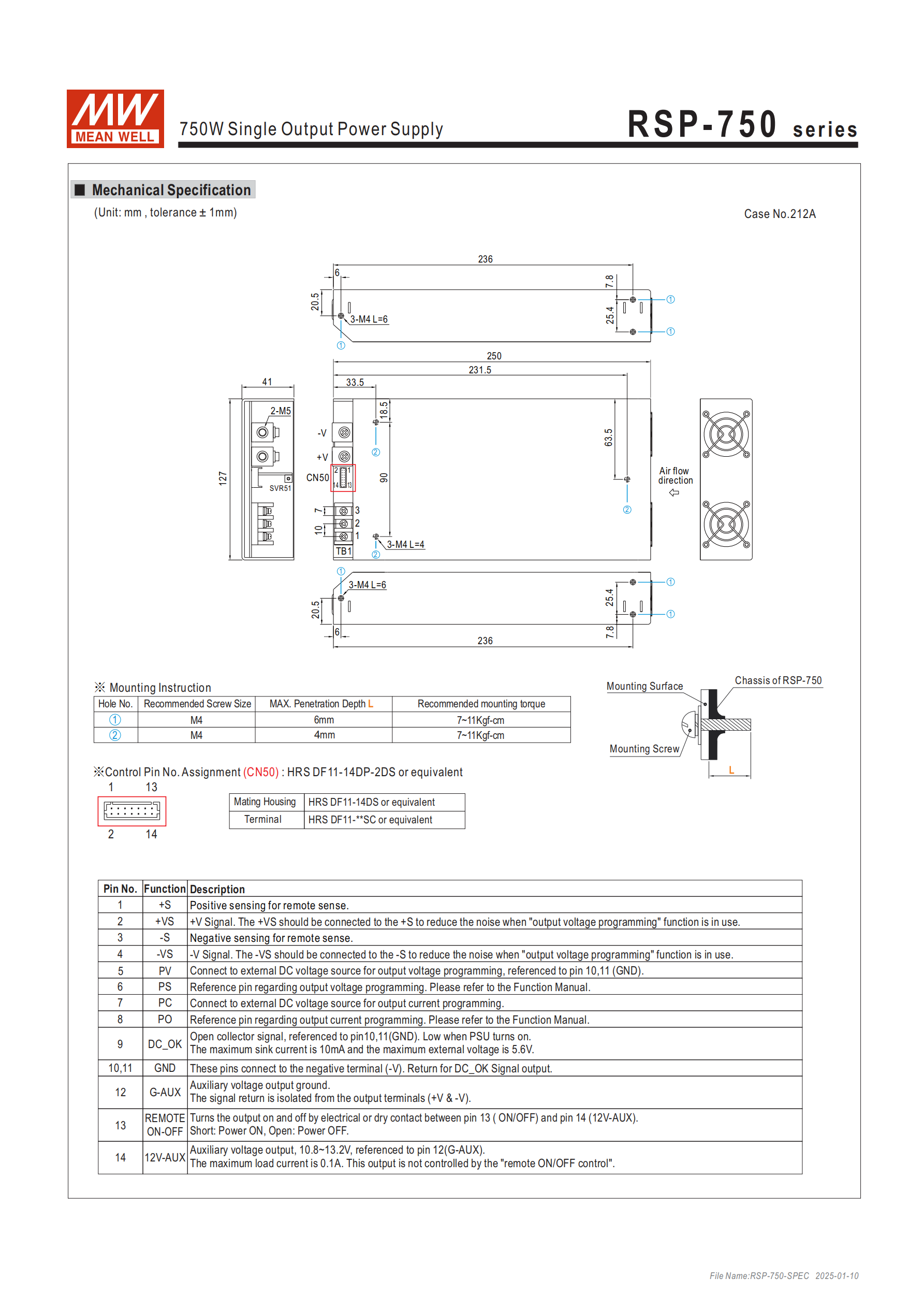

安裝孔位：推薦使用M4螺絲，扭矩7~11 kg·cm。
連接器型號：CN50為HRS DF11-14DP-2DS或同級。

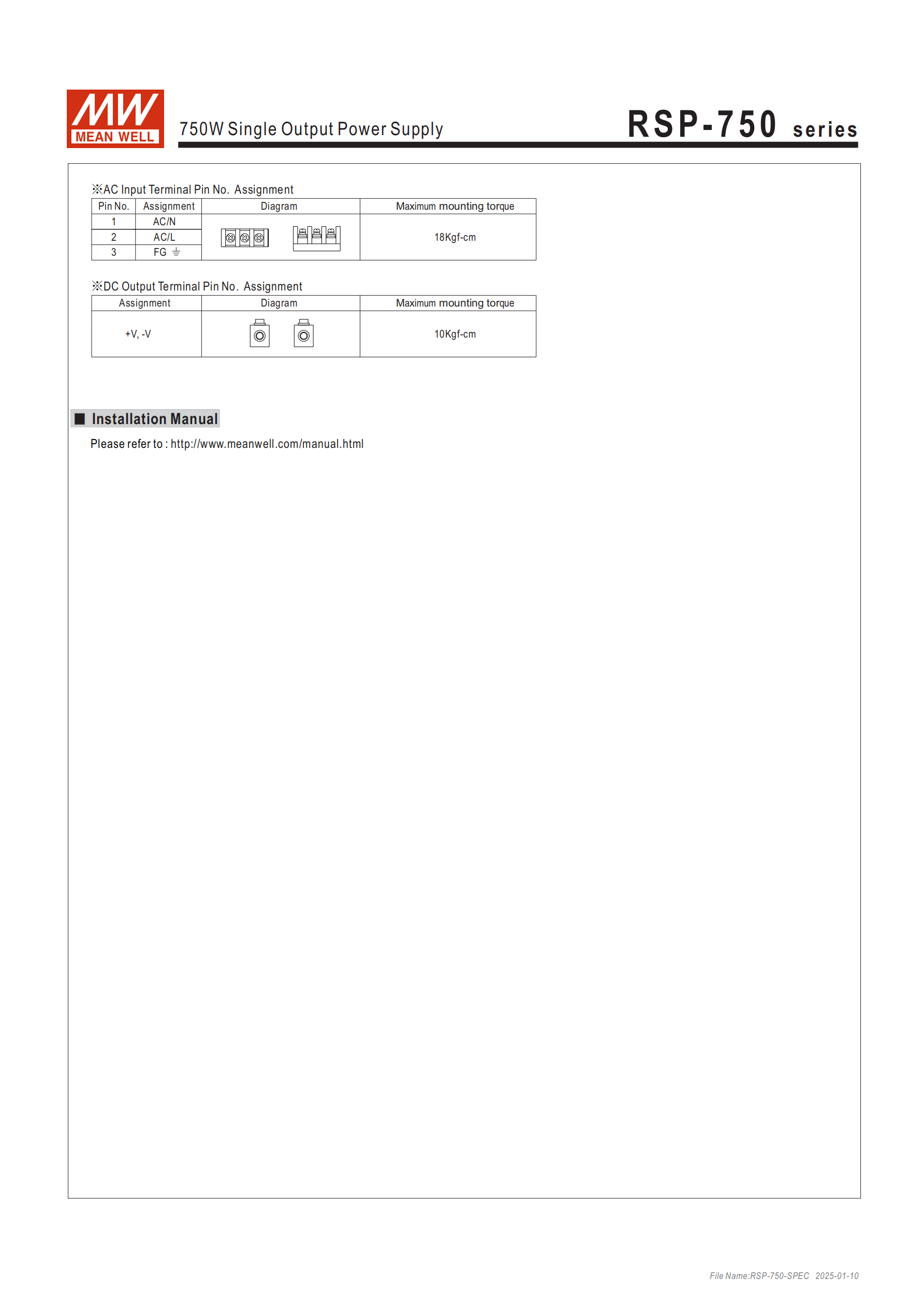

輸入端子：AC/L、AC/N、FG（接地）。
輸出端子：+V、-V，扭矩10 kg·cm。
六、安全與注意事項
必須按照說明書正確安裝與接線。
出廠默認設置中，部分功能引腳已短接，若不使用相關功能請保持短接狀態。
使用外部電壓調節時，電壓低于0.5V可能觸發低壓保護。
支持5年保修。
七、適用領域
工業控制與自動化設備
測試與測量?jī)x器
激光設備
老化測試設備
RF應用
