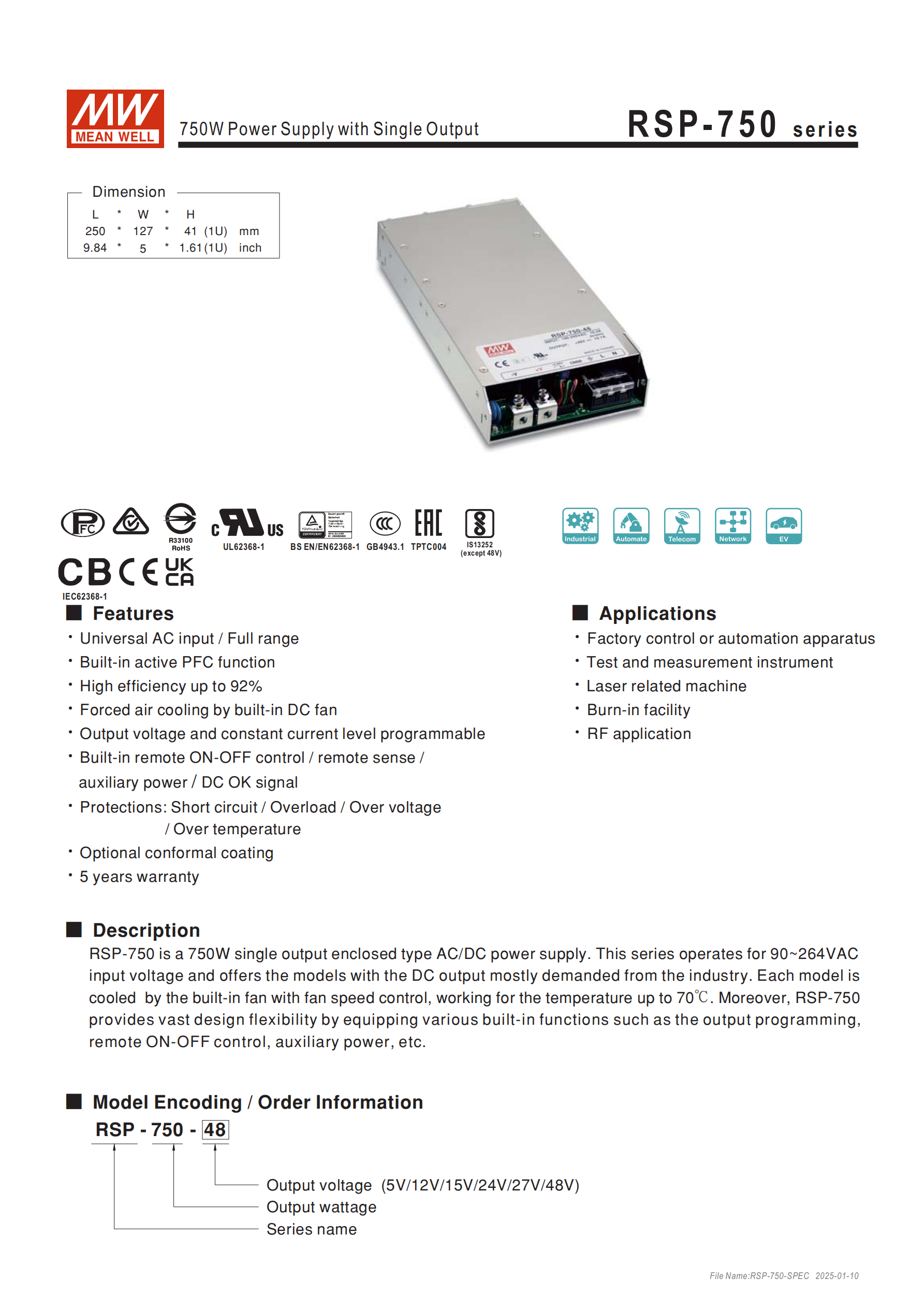

產品型號：RSP-750系列（750W單組輸出）
輸出選項：5V、12V、15V、24V、27V、48V
尺寸：250×127×41 mm（1U高度）
輸入電壓：90~264VAC（全范圍）
效率：高達92%（帶主動式PFC）
工作溫度：-30~+70°C
保固：5年
? 主要特性
支持遙感、遙控開關、輸出電壓/電流可調
具備過載、過壓、過溫、短路保護
內置直流風扇散熱
提供輔助電源（12V/0.1A） 和 DC_OK信號輸出
符合多項國際安全與電磁兼容標準

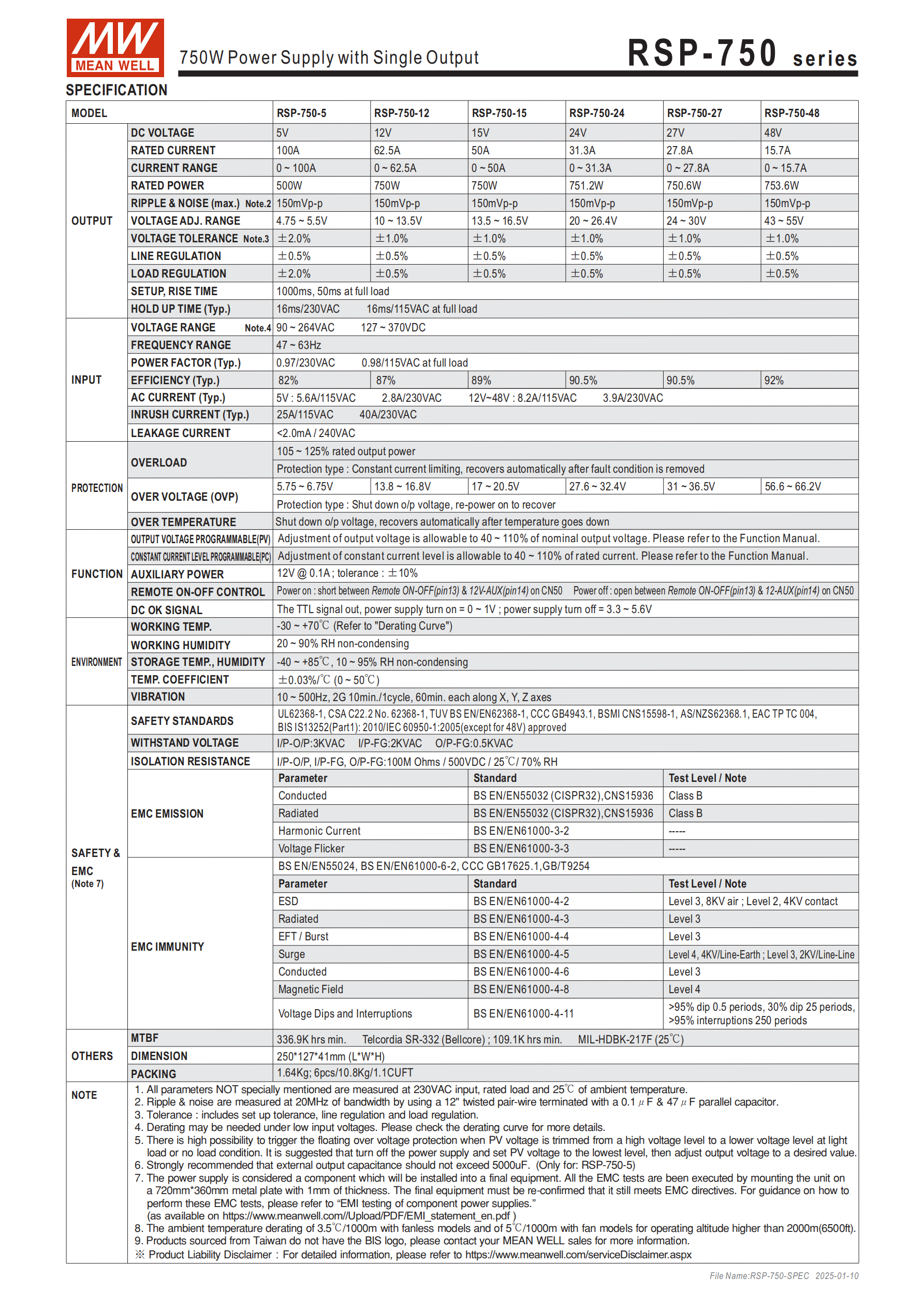

?? 電氣規格摘要
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 效率 |
|---|---|---|---|---|
| RSP-750-5 | 5V | 100A | 500W | 82% |
| RSP-750-12 | 12V | 62.5A | 750W | 87% |
| RSP-750-15 | 15V | 50A | 750W | 89% |
| RSP-750-24 | 24V | 31.3A | 751.2W | 90.5% |
| RSP-750-27 | 27V | 27.8A | 750.6W | 90.5% |
| RSP-750-48 | 48V | 15.7A | 753.6W | 92% |
??? 功能說明（部分）

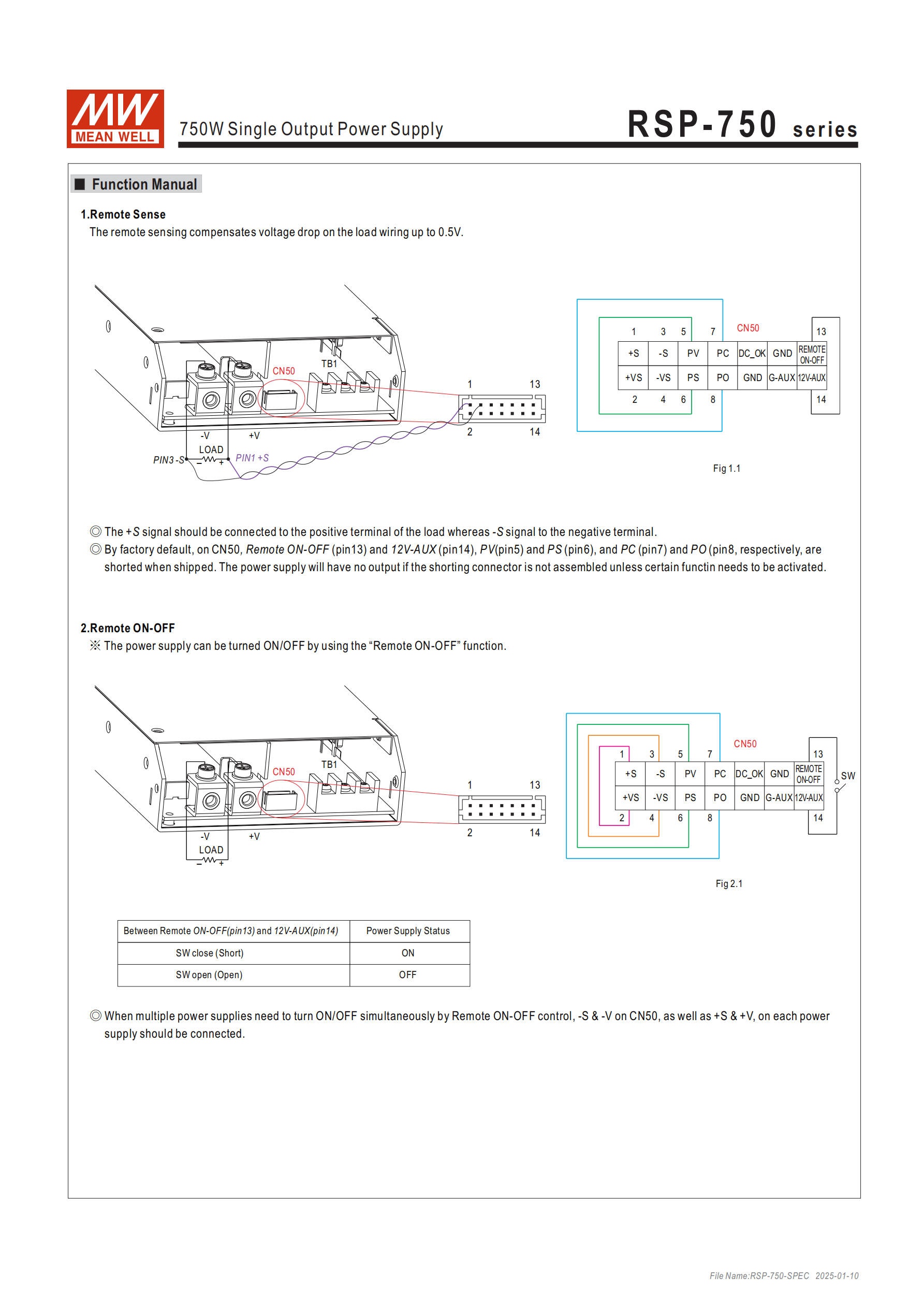

遙感功能：用于補償負載線壓降（最大0.5V）
遙控開關：通過短路/開路CN50的Pin13與Pin14控制開關

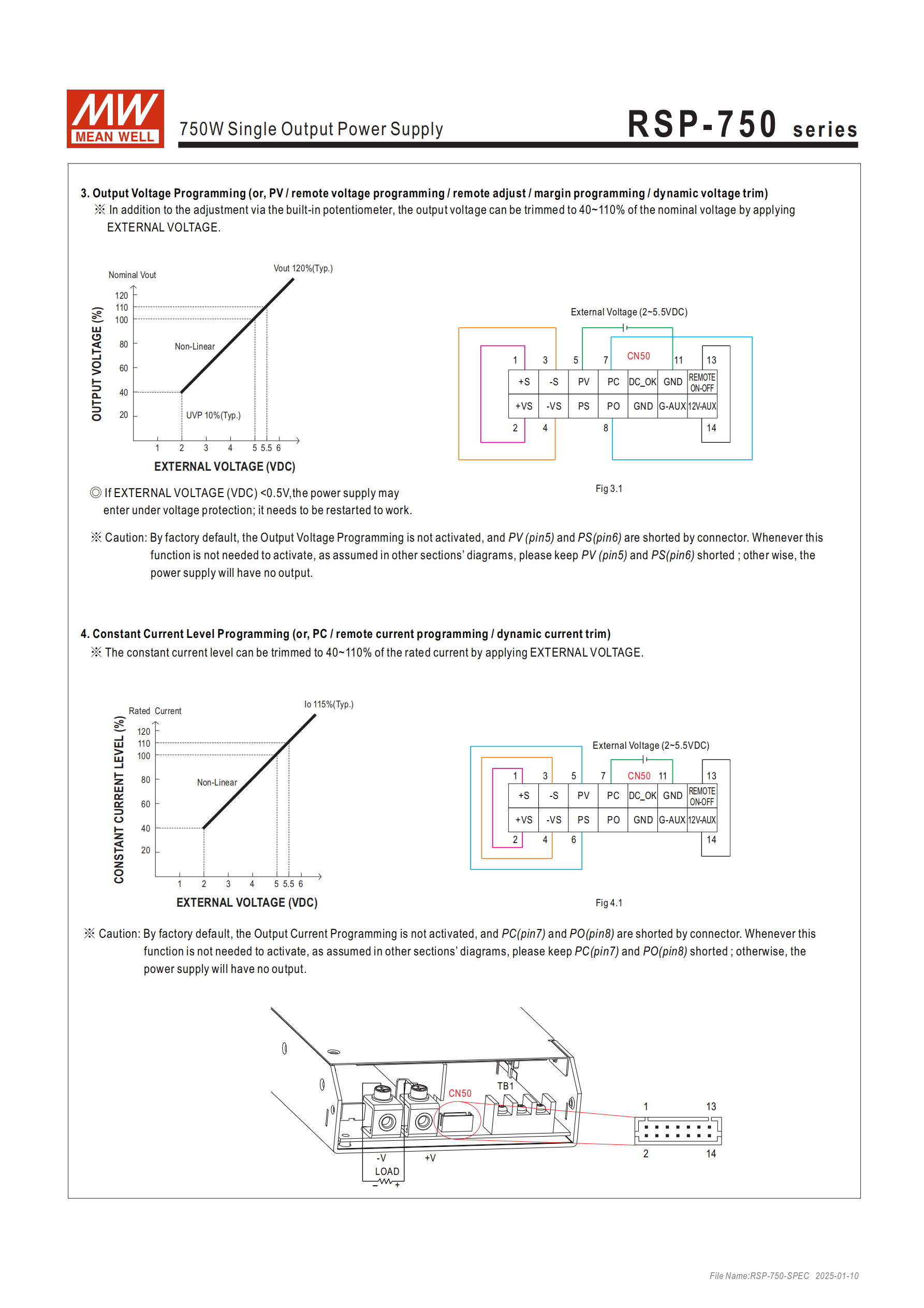

輸出電壓調整：可通過外部電壓（2~5.5VDC）或內部電位器調整
恒流值調整：輸出電流可在40~110%范圍內調節

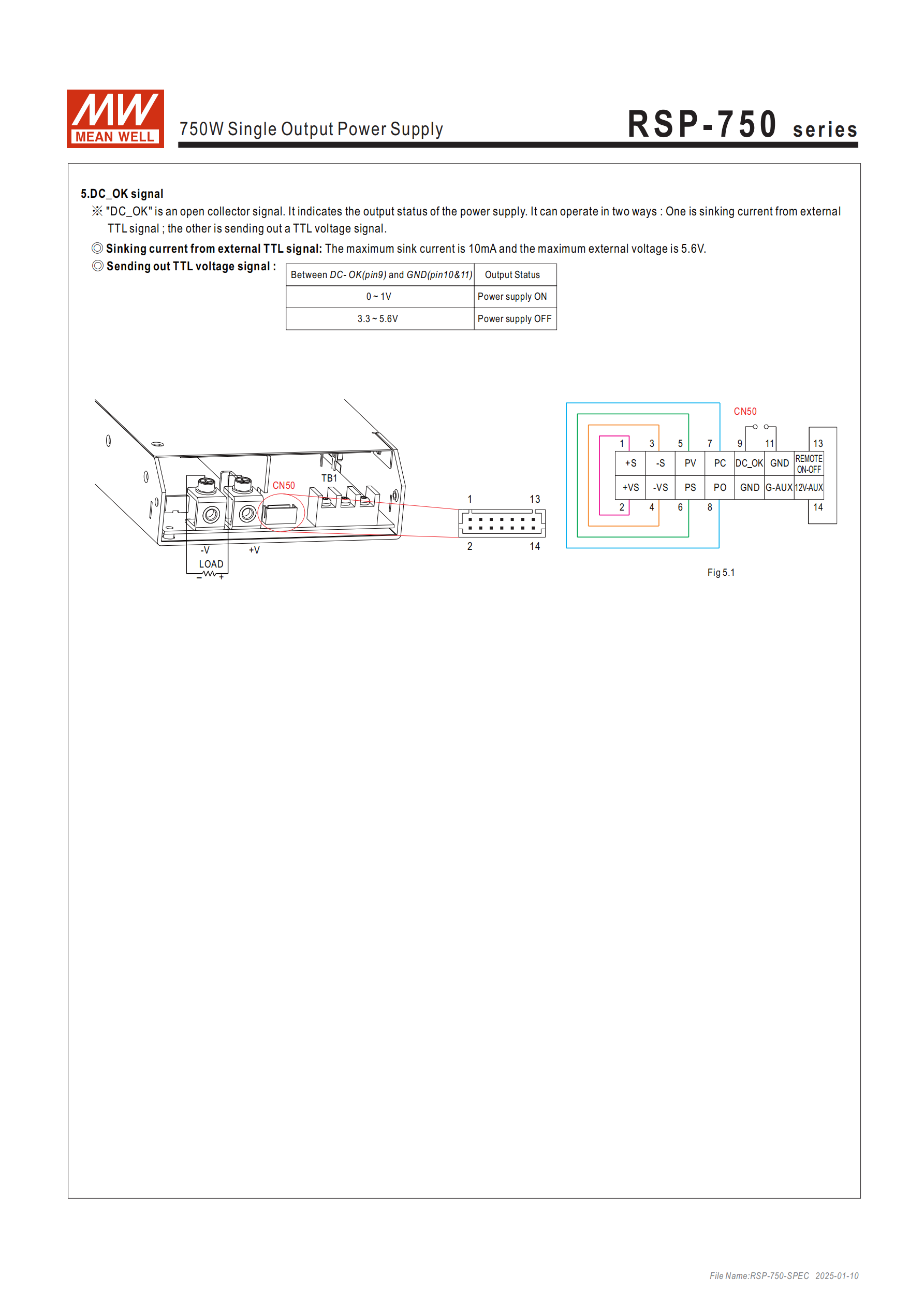

DC_OK信號：用于指示電源狀態（低電平為開，高電平為關）
?? 安裝與連接

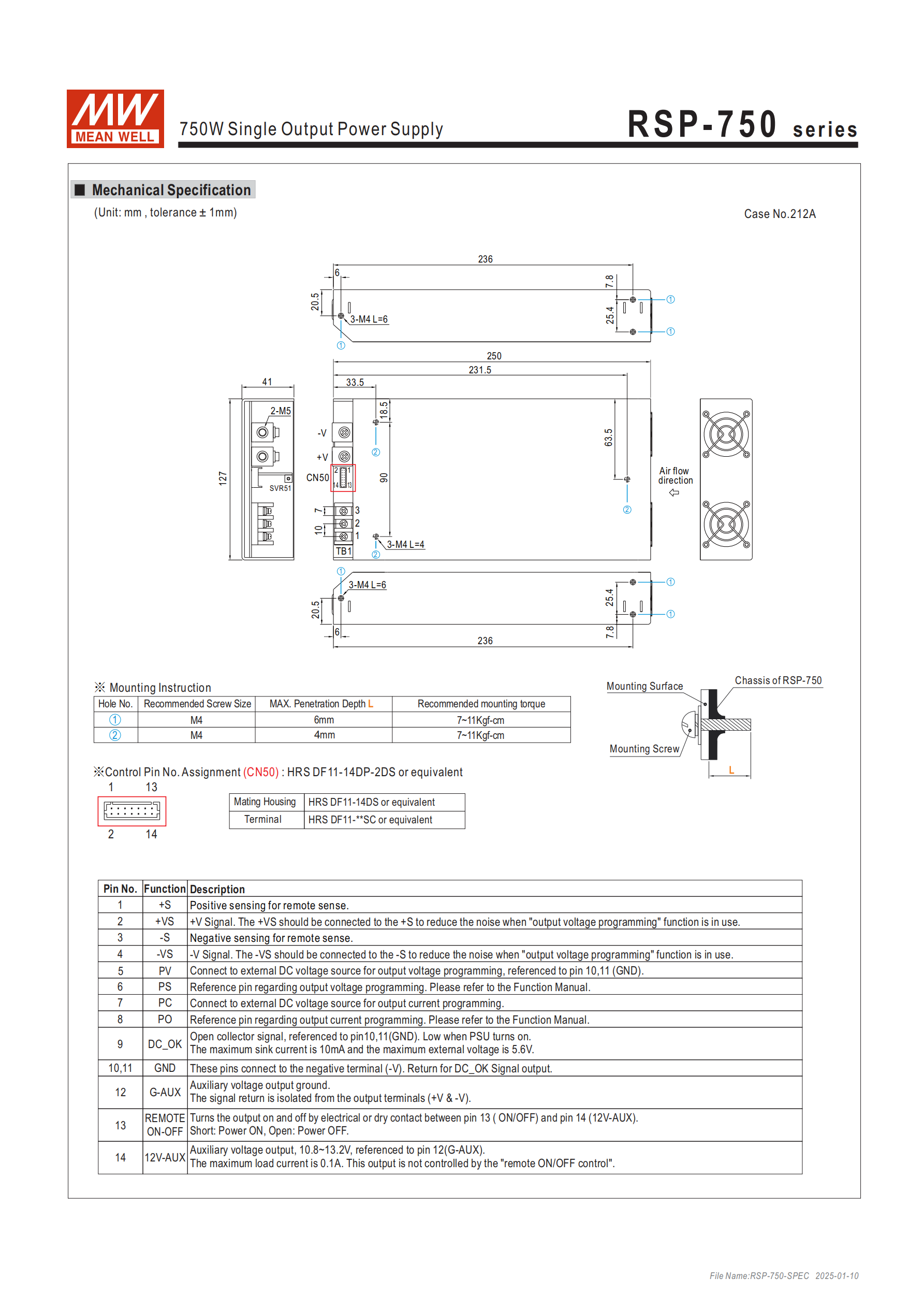

提供CN50連接器引腳定義與功能說明
推薦安裝螺絲：M4，扭矩7~11 Kg-cm

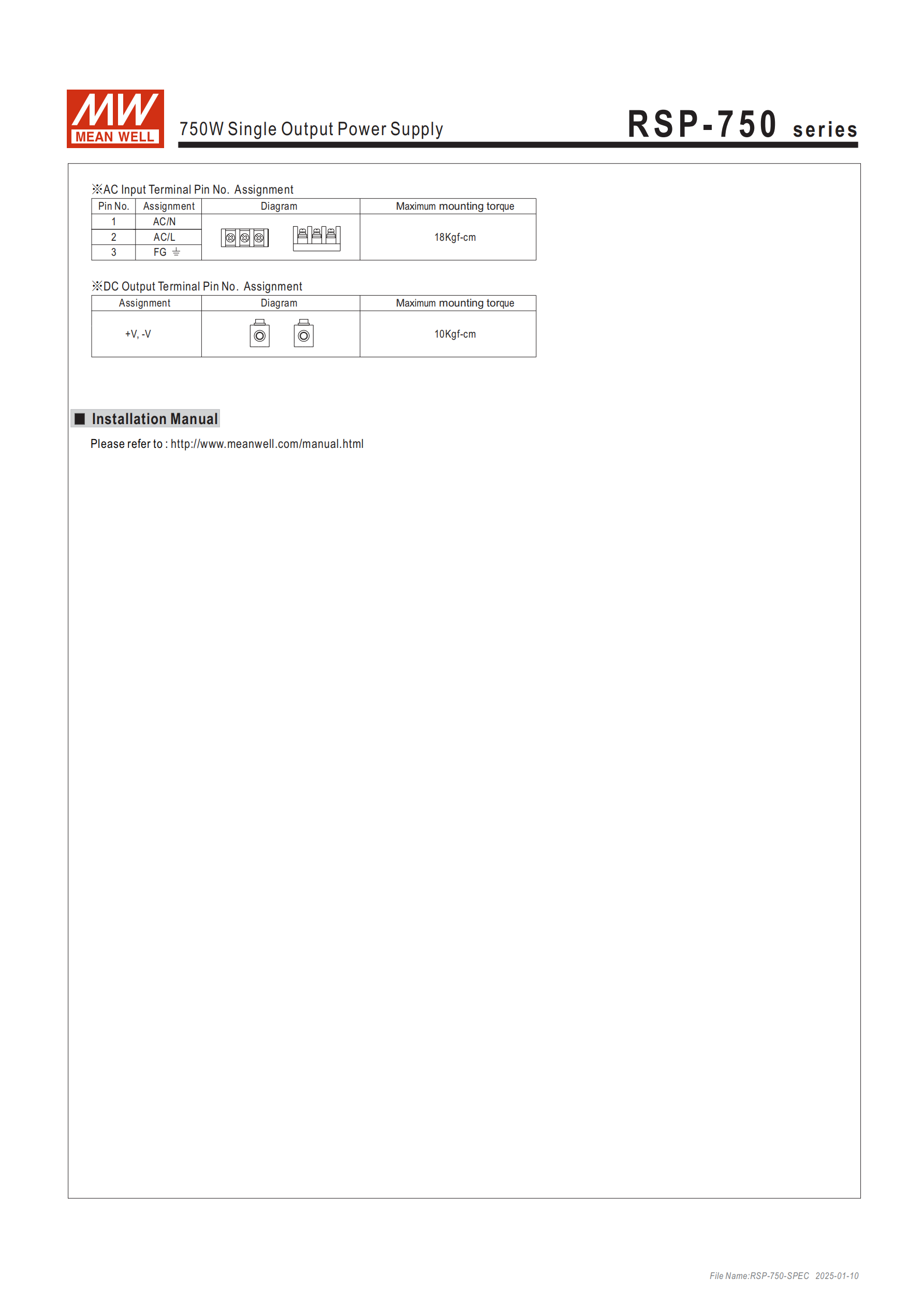

AC輸入端子：L、N、FG
DC輸出端子：+V、-V
?? 認證與標準
安全認證：UL62368-1、CCC GB4943.1、CE等
EMC符合：CISPR32 Class B、EN61000系列等
絕緣耐壓：輸入-輸出3KVAC，輸入-FG 2KVAC
