PHP-3500-HV 系列是一款 3500W 單組輸出傳導冷卻型帶 PFC 功能電源，輸入電壓范圍 90~264VAC/127~370VDC，提供 115V、230V、380V 三種輸出電壓選項，效率高達 96%，采用無風扇自然風冷設計，工作溫度范圍 - 30~70℃，具備短路、過負載等多重保護功能，支持 PMBus/CANBus 通訊協議及遙控開關、電壓 / 電流可調等功能，符合多項國際安全法規，適用于工業自動化、機電設備等多種場景，提供 5 年保固。

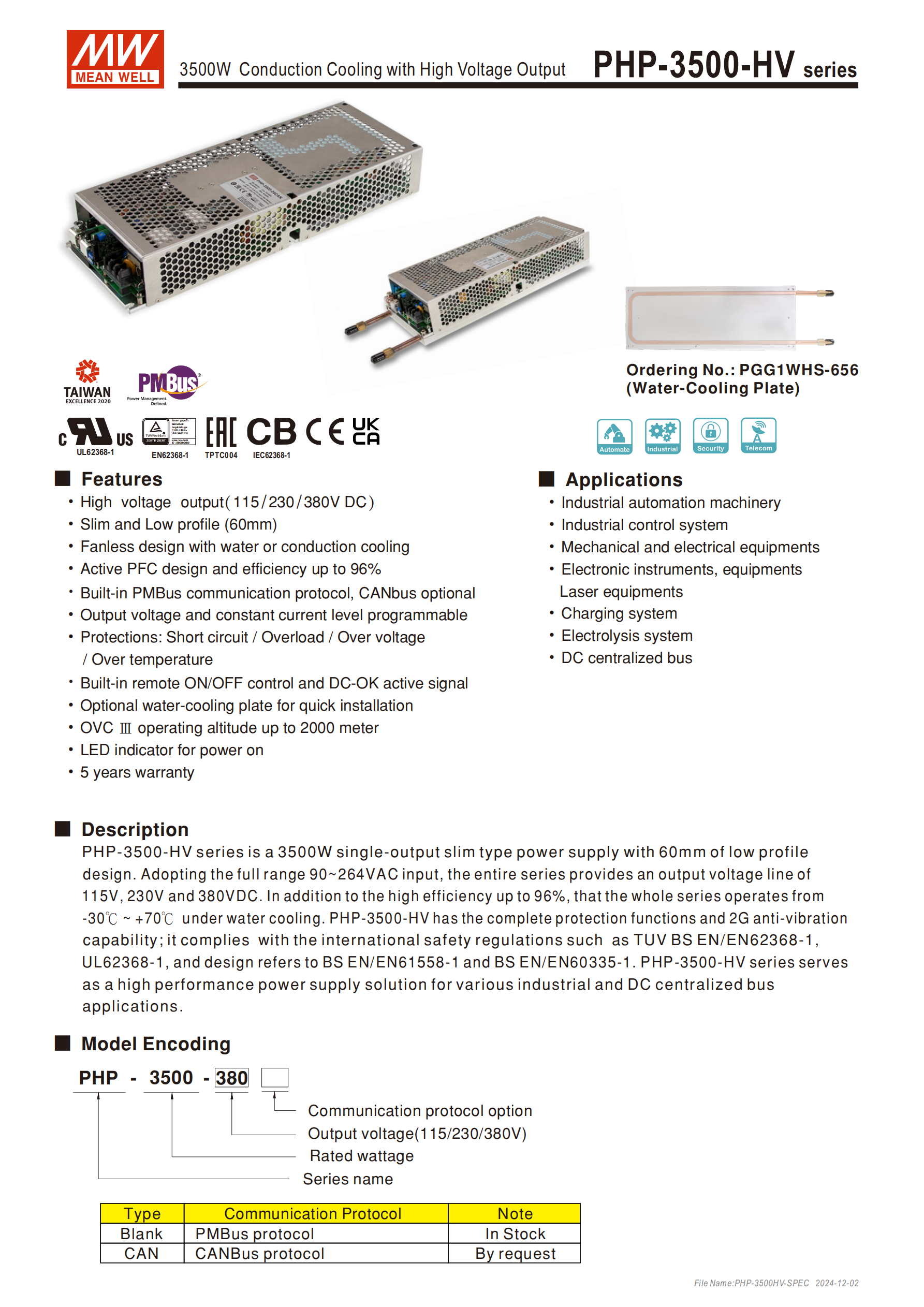

一、產品概述
核心定位：3500W 單組輸出傳導冷卻型電源，帶主動式 PFC 功能，專為工業場景設計
關鍵優勢：無風扇自然風冷設計，效率高達 96%，2G 抗振性能，工作高度可達 2000 米
保固與合規：5 年保固，符合 UL62368-1、BS EN/EN62368-1 等國際安全法規，過電壓類別 Ⅲ
適用場景：工業自動化機械、工業控制系統、機電設備、電子儀表、充電系統、電解系統、直流集中母線
二、型號編碼規則
| 編碼組成 | 含義 | 可選值 |
|---|---|---|
| 系列名 | 產品系列標識 | PHP |
| 額定功率 | 電源額定功率 | 3500（3500W） |
| 輸出電壓 | 直流輸出電壓 | 115（115V）、230（230V）、380（380V） |
| 通訊協議 | 可選通訊接口 | 空白（標準）、PMBus、CANBus、定制 |

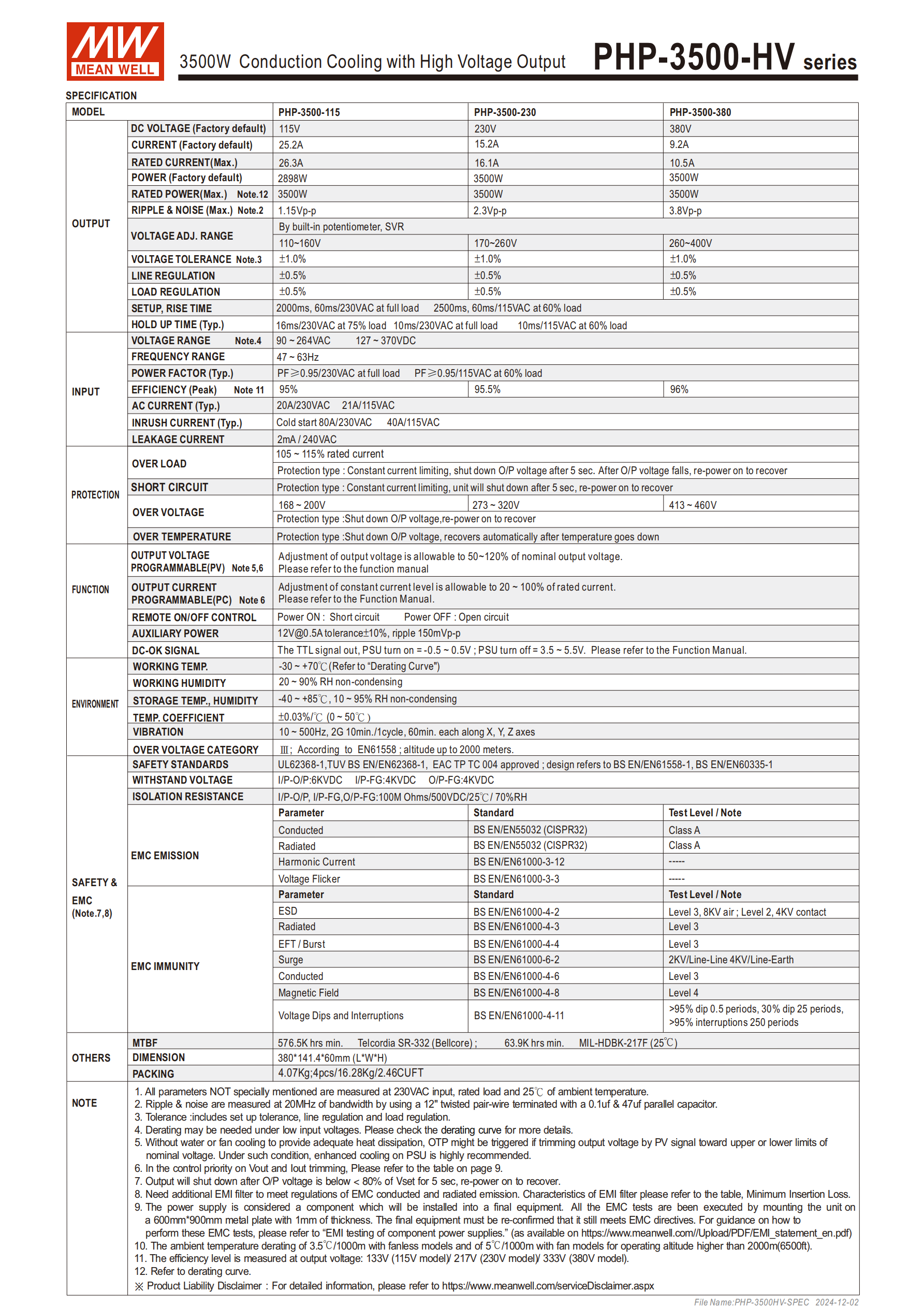

三、核心電氣規格
（1）輸入?yún)?shù)
| 參數 | 規格 |
|---|---|
| 輸入電壓范圍 | 90~264VAC / 127~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因素（Typ.） | ≥0.95/230VAC（滿載）；≥0.95/115VAC（60% 負載） |
| 浪涌電流（Typ.） | 冷啟動：80A/230VAC、40A/115VAC |
| 漏電流 | 2mA / 240VAC |
（2）輸出參數（主要型號）
| 參數 | PHP-3500-115（115V） | PHP-3500-380（380V） |
|---|---|---|
| 出廠默認電流 | 25.2A | 9.2A |
| 最大額定電流 | 26.3A | 10.5A |
| 出廠默認功率 | 2898W | 3500W |
| 最大額定功率 | 3500W | 3500W |
| 紋波與噪聲（最大值） | 1.15Vp-p | 3.8Vp-p |
| 電壓調整范圍 | 110~160V | 260~400V |
| 電壓精度 | ±1.0% | ±1.0% |
| 負載調整率 | ±0.5% | ±0.5% |
（3）關鍵電氣性能
保持時間：2000ms（60ms/230VAC）、2500ms（60ms/115VAC）等（依負載條件）
效率（Typ.）：最高 96%（380V 型號），95%~95.5%（其他型號）
輔助電源：12V@0.5A，公差 ±10%
四、功能特性
調節功能

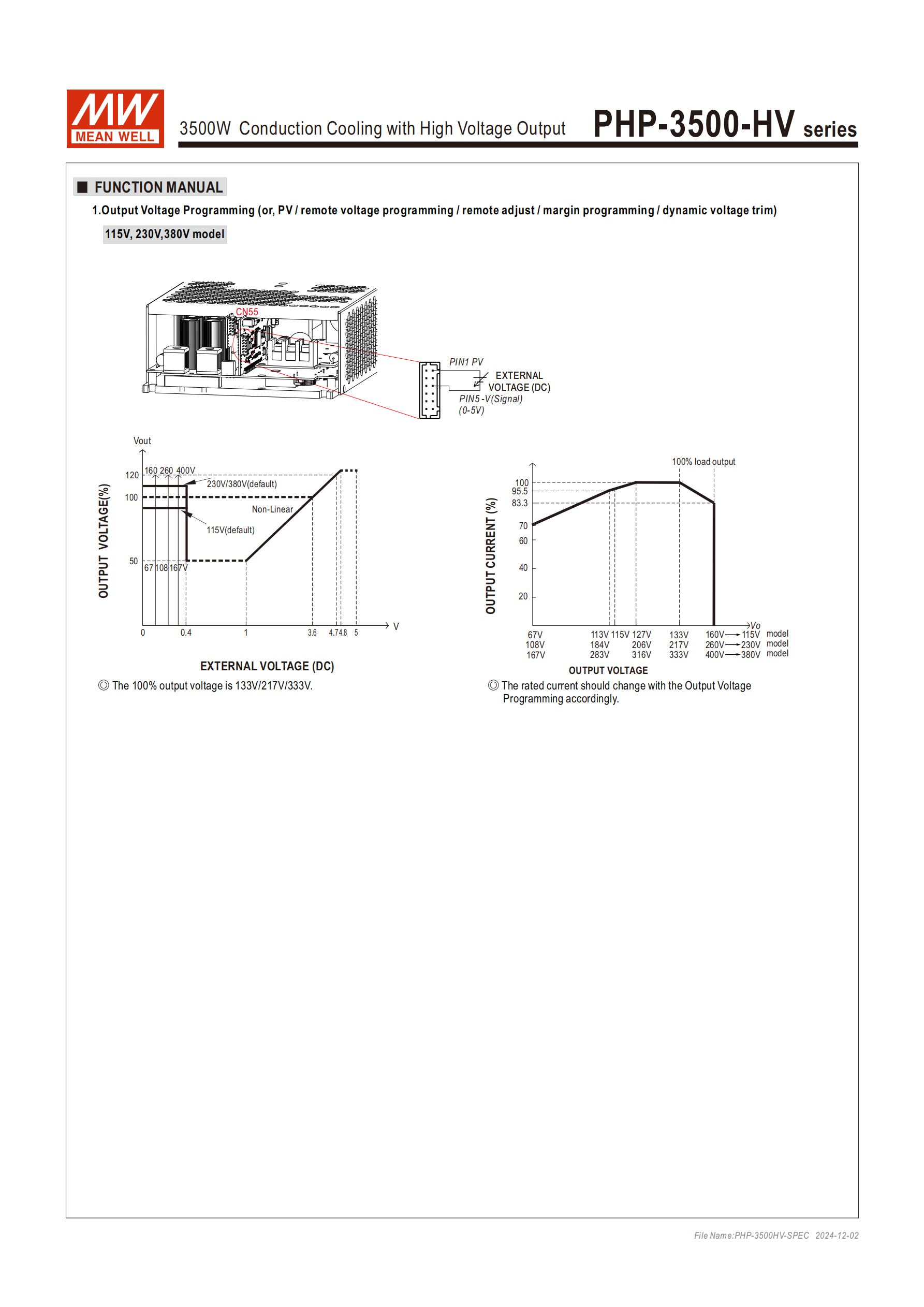

輸出電壓調整：通過內建電位器或 PV 信號，可調至額定電壓的對應范圍（非線性）

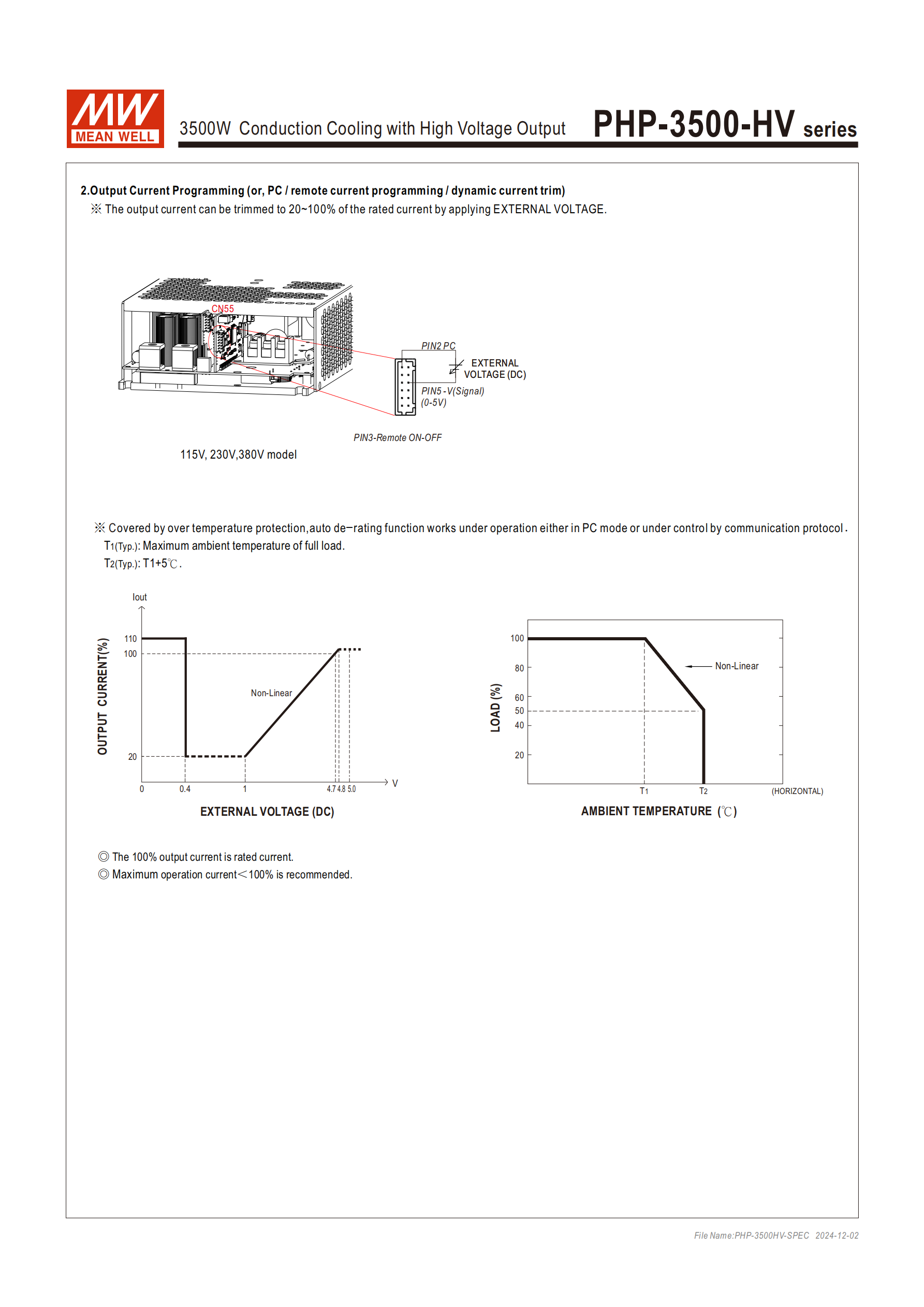

輸出電流調整：通過 PC 信號，可調至額定電流的 20~100%（非線性）
保護功能
保護類型 保護模式 過負載 恒流限制模式，105%~115% 額定電流，電壓下降后重啟恢復 過電壓 168~200V（115V 型號）、413~460V（380V 型號），延遲 5 秒關閉輸出 短路 關斷輸出電壓，重啟恢復 過溫度 關斷輸出電壓，溫度下降后自動恢復；內部溫度達 85℃時紅色 LED 閃爍報警 控制與通訊

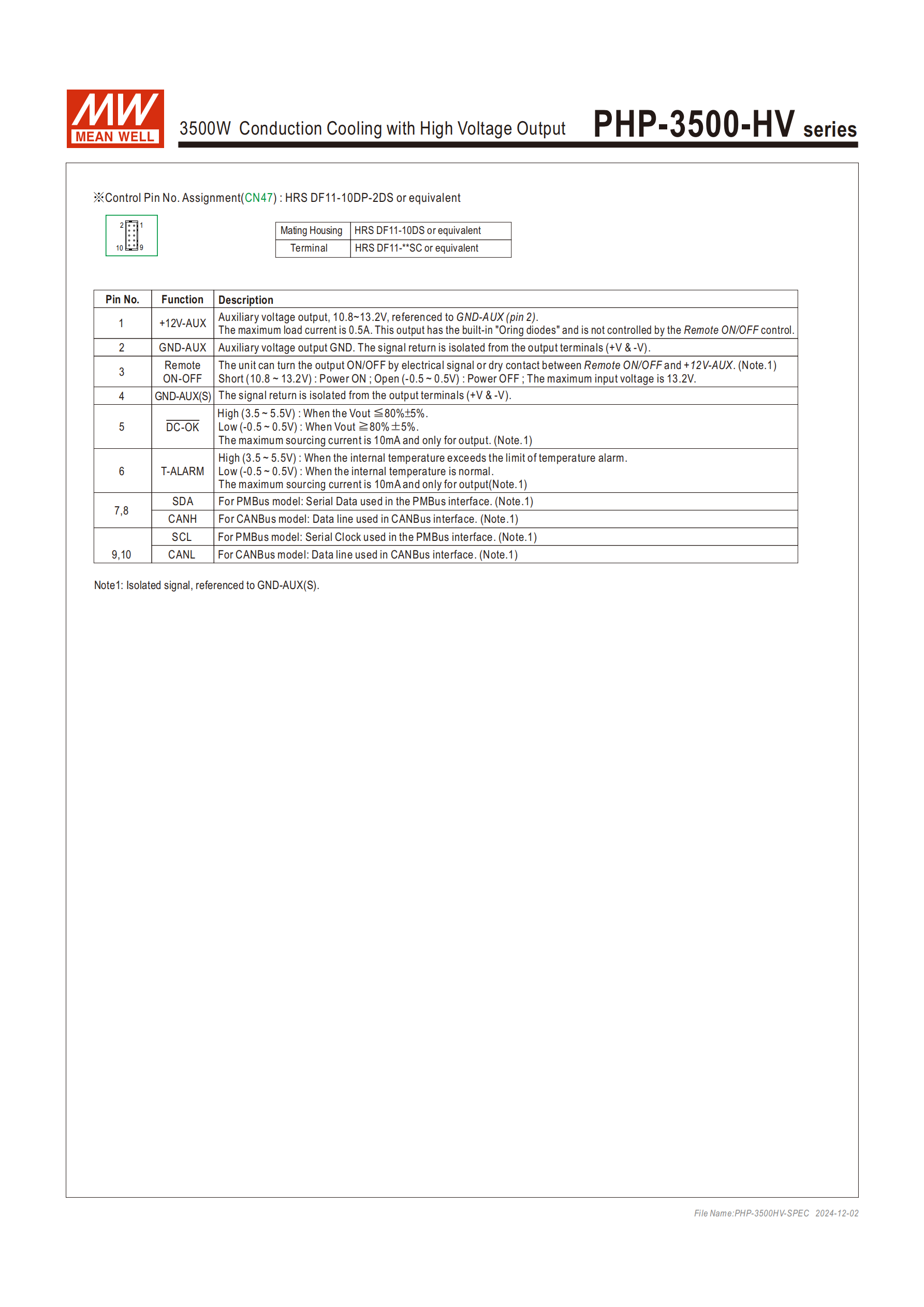

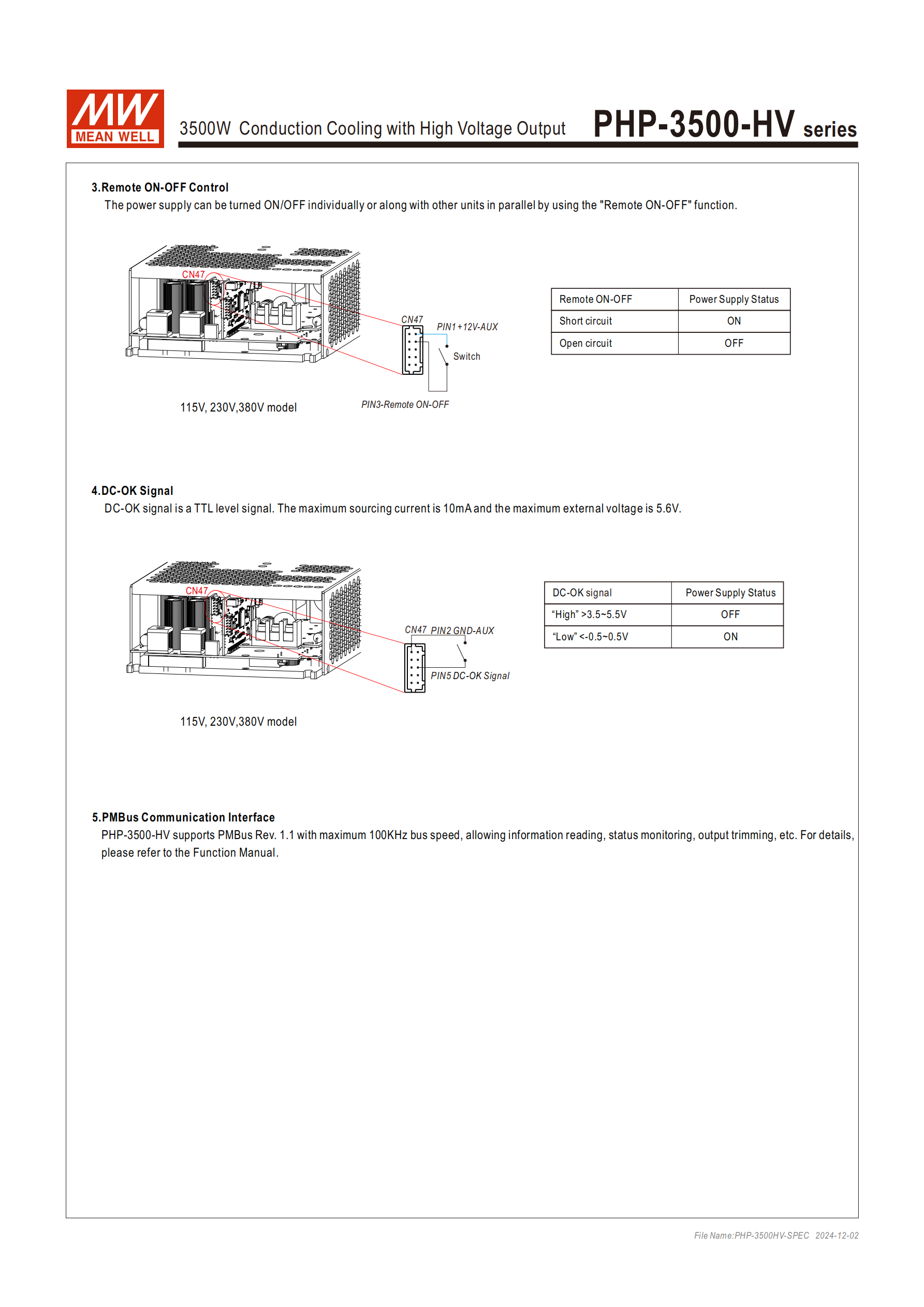

遙控開關：短路開啟，開路關閉
DC OK 信號：TTL 電平，Vout≥80%±5% 時為低電平（-0.5~0.5V），反之高電平（3.5~5.5V）
通訊協議：支持 PMBus（Rev.1.1，100KHz）、CANBus，可實現狀態監視、輸出修整
LED 指示
綠色：電源正常工作
紅色閃爍：內部溫度達 85℃（正常工作，發送報警信號）
紅色常亮：過溫 / 過載等異常狀態
五、環境與物理參數
環境適應性

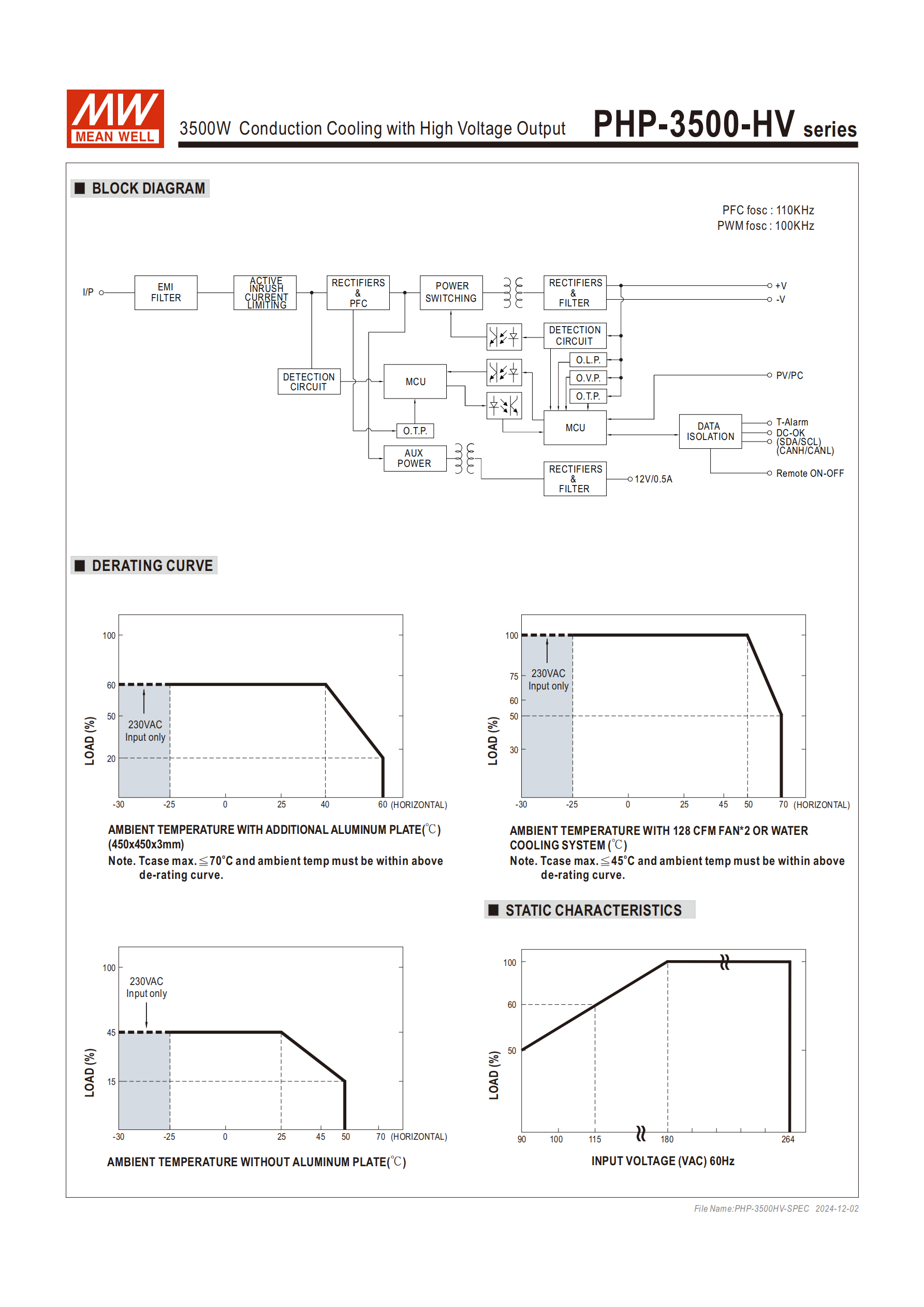

工作溫度：-30~70℃（需符合降載曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~85℃，10~95% RH（無冷凝）
耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
物理規格

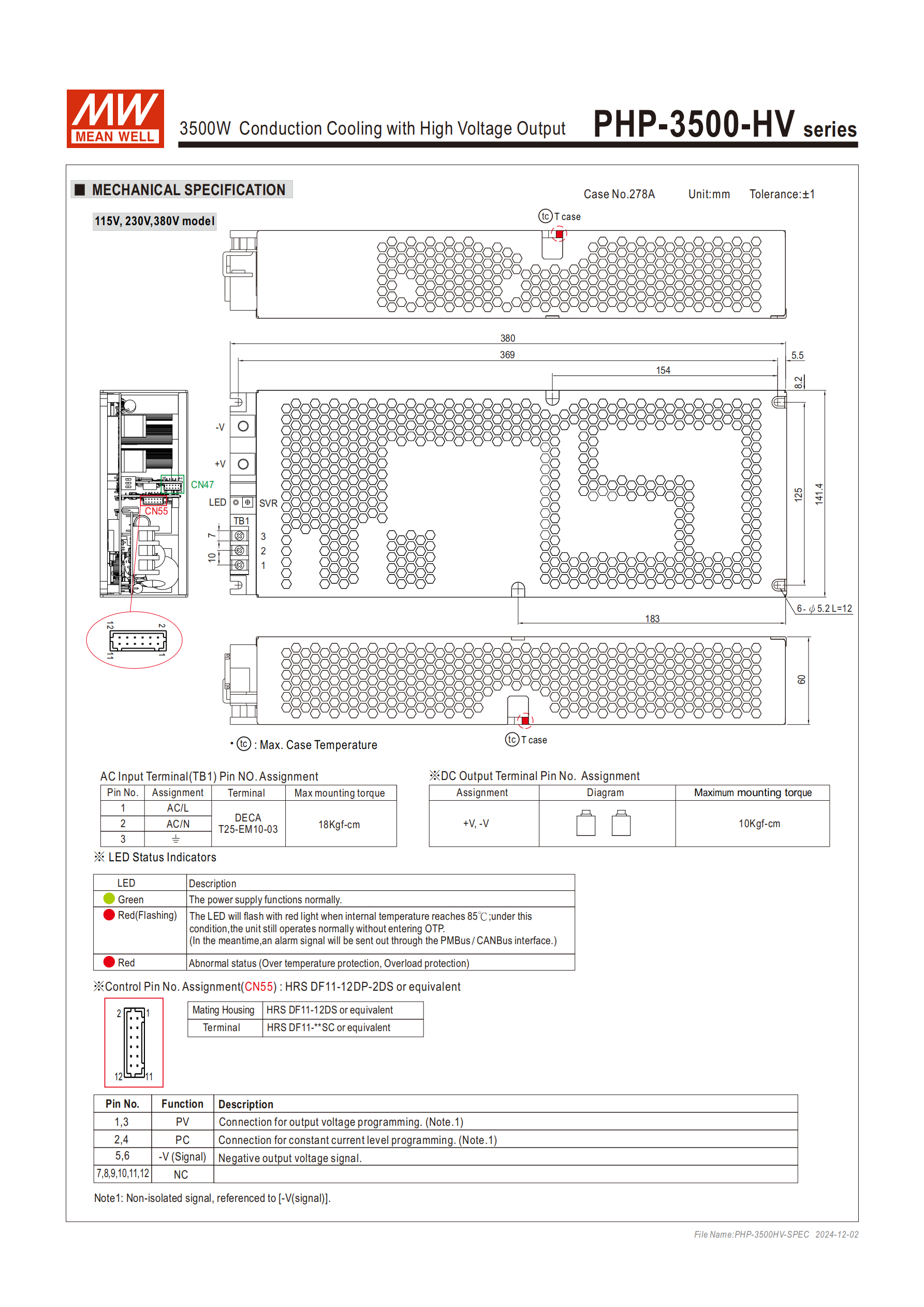

尺寸：380×141.4×60mm（L×W×H）
重量：單機 4.07kg，4 臺 / 16.28kg
耐壓：I/P-O/P：6KVDC；I/P-FG：4KVDC；O/P-FG：4KVDC
絕緣阻抗：100M Ohms/500VDC/25℃
六、安裝要求
鋁板安裝：需安裝在 450×450×3mm 鋁板中心，表面光滑或涂散熱油
外置風扇：可搭配 2 臺 128CFM 風扇增強散熱
冷板冷卻（可選）：訂購編碼 PGG1WHS-656，冷卻劑入口溫度 25℃，最小流量 1LPM，連接面需涂導熱油（導熱系數≥1W/mK，厚度≤0.3mm）
七、電磁兼容（EMC）
發射：符合 BS EN/EN55032（CISPR32）Class A
抗擾度：ESD（Level3/8KV 空氣、Level2/4KV 接觸）、Surge（2KV 線 - 線、4KV 線 - 地）等多項 Level3/4 標準
測試要求：需安裝在 1mm 厚、900×600mm 金屬鐵板上，結合終端設備確認
4. 關鍵問題
問題 1：PHP-3500-HV 系列電源的核心適用場景及關鍵優勢是什么？
答案：核心適用場景包括工業自動化機械、工業控制系統、機電設備、電子儀表、充電系統、電解系統、直流集中母線等工業場景；關鍵優勢有：① 3500W 高功率輸出，效率高達 96%，帶主動式 PFC 功能；② 無風扇自然風冷設計，搭配傳導冷卻，適應 - 30~70℃寬溫環境；③ 具備短路、過負載、過電壓、過溫度等多重保護及 2G 抗振性能；④ 支持 PMBus/CANBus 通訊協議和電壓 / 電流可調，控制靈活；⑤ 符合多項國際安全法規，提供 5 年保固，可靠性高。
問題 2：該系列電源的輸出電壓 / 電流調節方式及保護機制如何？
答案：調節方式：① 輸出電壓通過內建電位器或 PV 信號（外部 0-5V 直流電壓）調節，115V 型號可調至 110~160V，380V 型號可調至 260~400V（非線性）；② 輸出電流通過 PC 信號（外部 0-5V 直流電壓）調節，范圍為額定電流的 20~100%（非線性）。保護機制：① 過負載采用恒流限制模式，105%~115% 額定電流時電壓下降，重啟恢復；② 過電壓達設定閾值（168~200V/413~460V）后延遲 5 秒關閉輸出；③ 短路時直接關斷輸出，需重啟恢復；④ 過溫度時關斷輸出，溫度下降后自動恢復，內部溫度達 85℃時會閃爍報警但不關機。
問題 3：安裝 PHP-3500-HV 電源時需注意哪些關鍵要求？
答案：安裝關鍵要求包括：① 散熱要求：需安裝在 450×450×3mm 鋁板中心（表面光滑或涂散熱油），或搭配 2 臺 128CFM 外置風扇，可選冷板冷卻（需涂指定導熱油），需嚴格遵循降載曲線確保散熱充足；② 物理安裝：電源尺寸 380×141.4×60mm，交流輸入端子扭力不超過 18Kgf-cm，直流輸出端子扭力不超過 10Kgf-cm；③ 電磁兼容：需額外配置 EMI 濾波器，安裝在 1mm 厚、900×600mm 金屬鐵板上，結合終端設備完成 EMC 確認；④ 環境限制：工作高度不超過 2000 米，超過后需按每 1000 米降 3.5℃（無風扇）調整環境溫度；工作濕度 20~90% RH（無冷凝）。
