PHP-3500 系列是一款3500W 單組輸出傳導冷卻型帶 PFC 功能電源，輸入電壓范圍 90~264VAC，提供 24V（145A）和 48V（73A）兩種輸出規格，效率最高達 96%，支持 - 30~+70℃無風扇自然風冷運行，具備短路 / 過負載 / 過電壓 / 過溫度等完整保護功能，可選 PMBus 和 CANBus 通訊協議，支持輸出電壓與恒流值調整、遙控開關及 DC OK 信號，可并聯 4 臺實現最高 14000W 功率輸出，符合多項國際安全法規，提供 5 年保固，適用于工業自動化、控制系統等多種場景。

一、產品核心信息

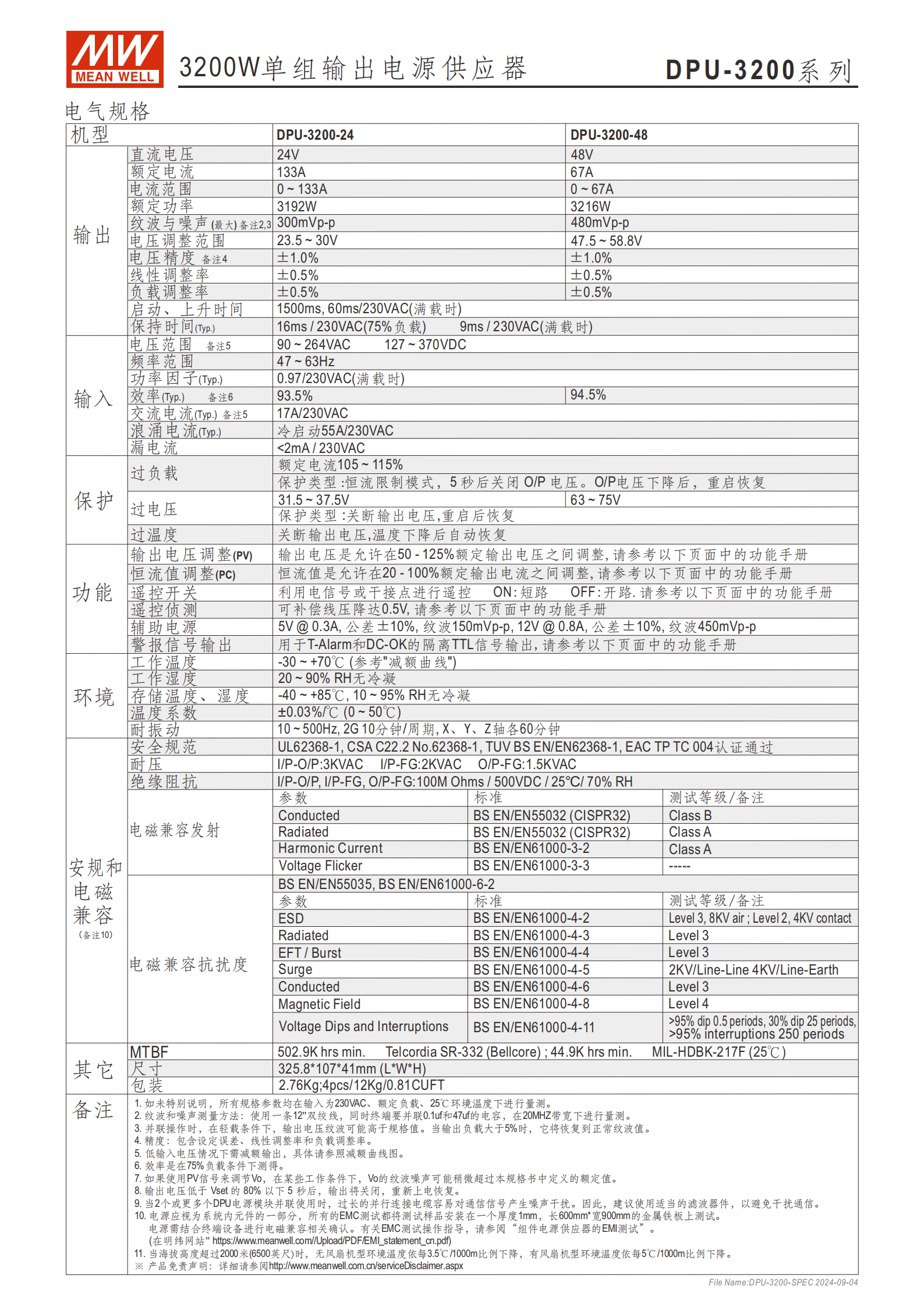

二、關鍵電氣參數

（1）輸入規格

• 電壓范圍：90~264VAC 全范圍輸入

• 頻率范圍：47~63Hz

• 功率因素：PF≥0.95（230VAC）、PF≥0.99（115VAC）

• 浪涌電流：冷啟動 30A/115VAC、80A/230VAC

• 漏電流：2mA/240VAC

（2）輸出規格

（3）其他電氣特性

• 啟動 / 上升時間：1500ms（滿載）、60ms/230VAC、60ms/115VAC

• 溫度系數：±0.03%/℃（0~50℃）

• 輔助電源：12V@0.5A，公差 ±10%

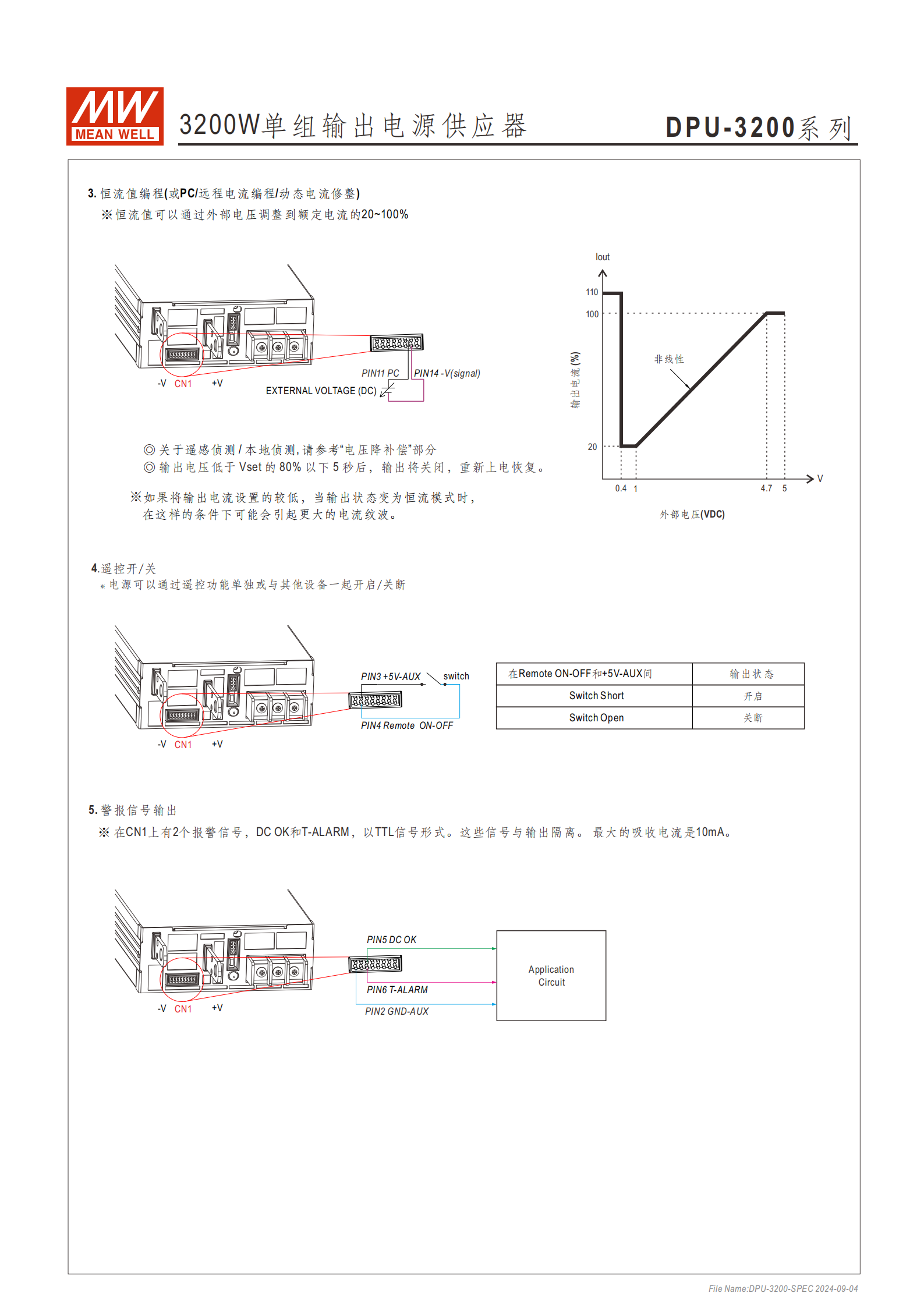

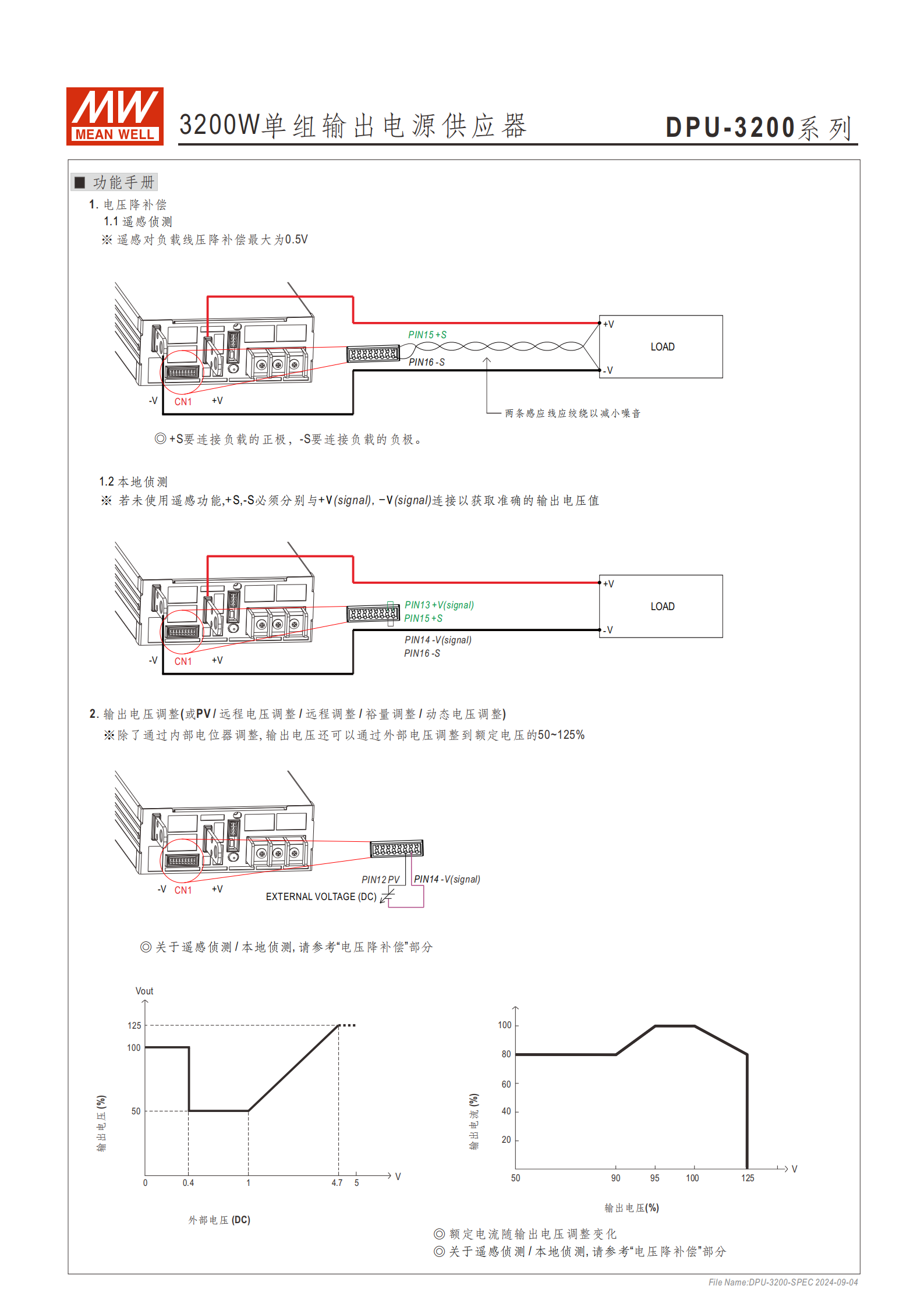

三、功能與控制

（1）調整功能

• 輸出電壓調整（PV）：通過內建電位器、SVR 或外部電壓調整，參考功能手冊

• 輸出電流調整（PC）：可調整至額定電流的 20~100%，支持外部電壓調整

（2）控制功能

• 遙控開關：短路 = 電源開啟，開路 = 電源關斷（通過 CN47 引腳 3 控制）

• DC OK 信號：TTL 電平，電源開啟（-0.5~0.5V）、電源關斷（3.5~5.5V），最大吸收電流 10mA

• PMBus 通訊：支持 Rev.1.1，最大 100KHz 總線速度，可讀取信息、狀態監視、輸出修整

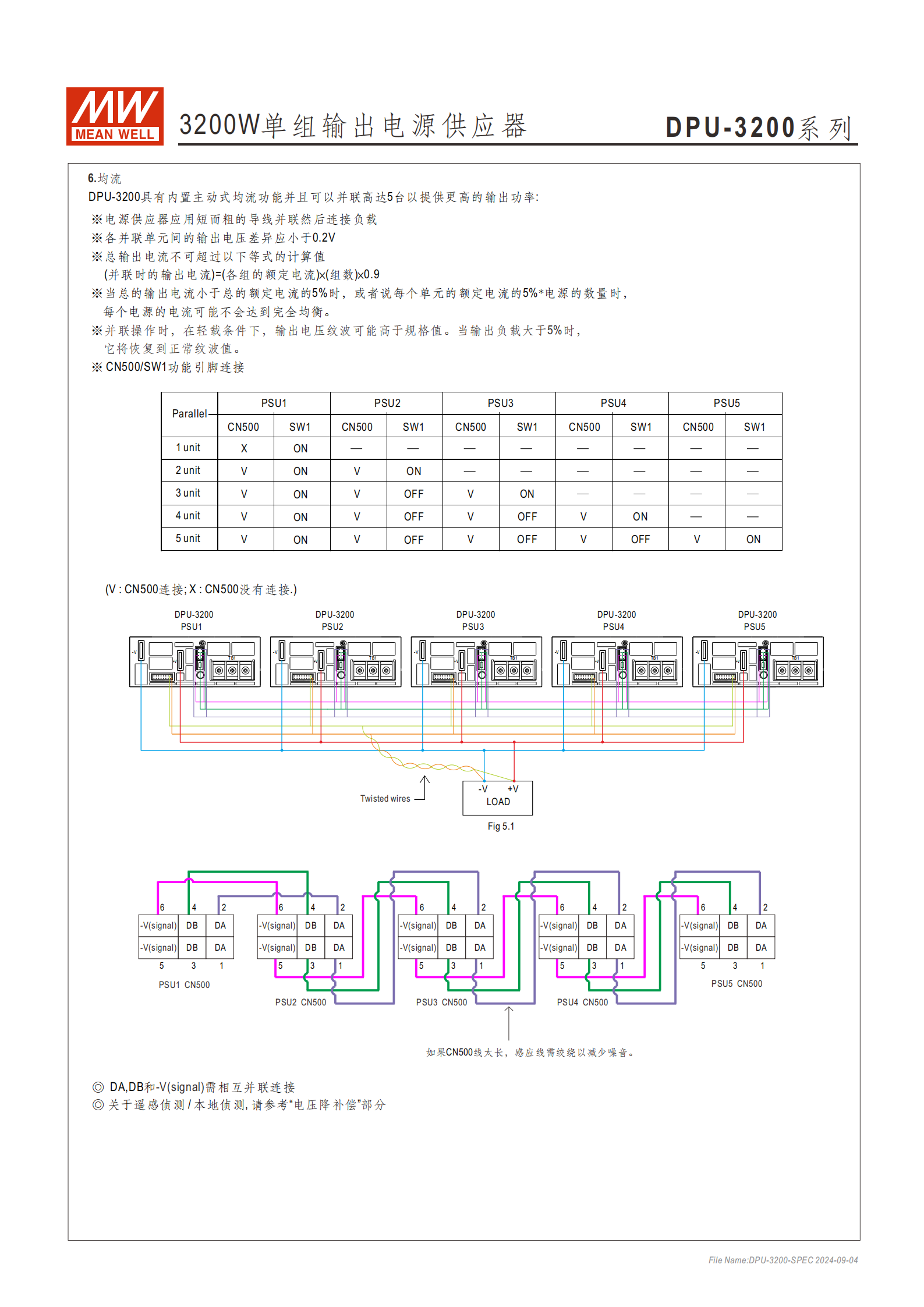

（3）均流功能

• 并聯數量：最多 4 臺（3+1），最大輸出功率 14000W

• 并聯要求：導線短而粗，各單元輸出電壓差異≤0.2V

• 電流計算：并聯輸出電流 = 各組額定電流 × 組數 ×0.9

• 注意事項：總輸出電流＜總額定電流 5% 時，電流可能不均衡

四、保護機制

五、環境與安規

• 工作環境：溫度 - 30~+70℃（參考降載曲線），濕度 20~90% RH 無冷凝

• 儲存環境：溫度 - 40~+85℃，濕度 10~95% RH 無冷凝

• 工作高度：可達 3000 米（海拔＞2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃）

• 安規認證：UL62368-1、CAN/CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、EAC TP TC 004

• 電磁兼容：發射符合 BS EN/EN55032（CISPR32）Class A；抗擾度符合多項 EN61000 系列標準

• 耐壓：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：1.25KVAC

• 絕緣阻抗：100M Ohms/500VDC/25℃/70% RH

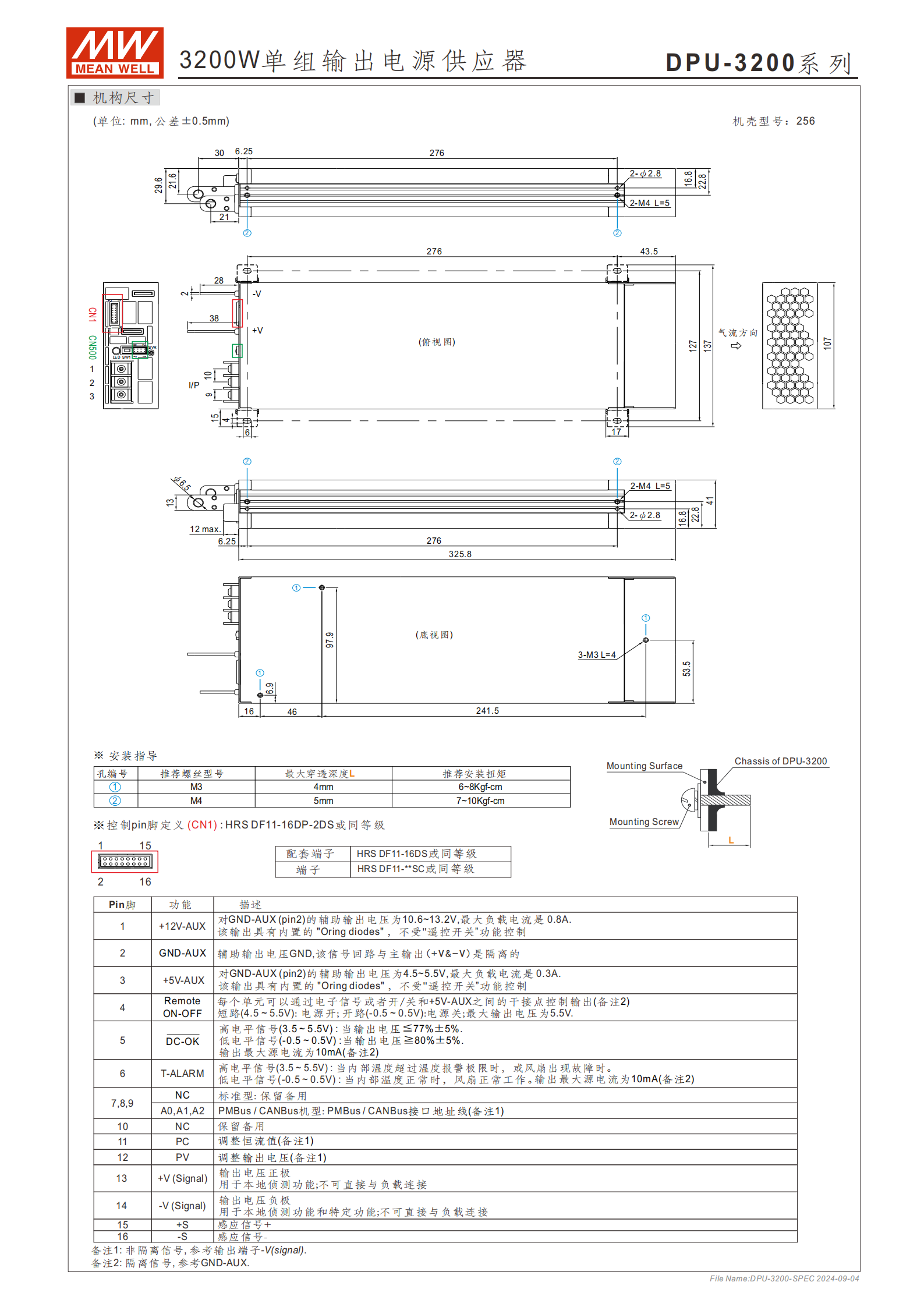

六、物理與安裝

• 尺寸：380141.460mm（LWH），公差 ±0.5mm

• 重量：?jiǎn)闻_(tái) 4.5kg，4 臺 / 19kg/2.46CUFT

• 冷卻方式：自然風冷、可選快速降溫冷板、2 個 128CFM 風扇或水冷卻系統（最小流量 1LPM）

• 端子規格：

• 交流輸入端子（TB1）：DECA T25-EM10-03，最大扭力 18Kgf-cm

• 直流輸出端子（TB2/TB3）：最大扭力 10Kgf-cm

• 控制端子（CN55）：HRS DF11-22DP-2DS 等；（CN47）：HRS DF11-06DP-2DS 等

• LED 指示：綠色 = 正常工作；紅色閃爍 = 內部溫度 85℃（報警，正常工作）；紅色 = 異常（過溫 / 過載保護）

4. 關鍵問題

問題 1：PHP-3500 系列電源的輸出規格有哪些差異，適用場景如何區分？

答案：該系列有兩個型號，核心差異及適用場景如下：

問題 2：PHP-3500 系列如何實現并聯擴容，有哪些關鍵注意事項？

答案：該系列通過內置主動式均流功能支持并聯擴容，具體要求如下：

1. 并聯數量：最多 4 臺，可實現最高 14000W（3+1）輸出功率；

2. 接線要求：使用短而粗的導線并聯電源后連接負載，減少線損和電壓差異；

3. 電壓要求：各并聯單元間輸出電壓差異需≤0.2V，避免電流不均衡；

4. 電流計算：總輸出電流 = 單臺額定電流 × 組數 ×0.9，不可超此限值；

5. 特殊情況：當總輸出電流＜總額定電流的 5% 時，各電源電流可能無法完全均衡。

問題 3：PHP-3500 系列的保護功能有哪些，不同故障對應的處理方式是什么？

答案：該系列具備完整的四大保護功能，故障處理方式如下：
