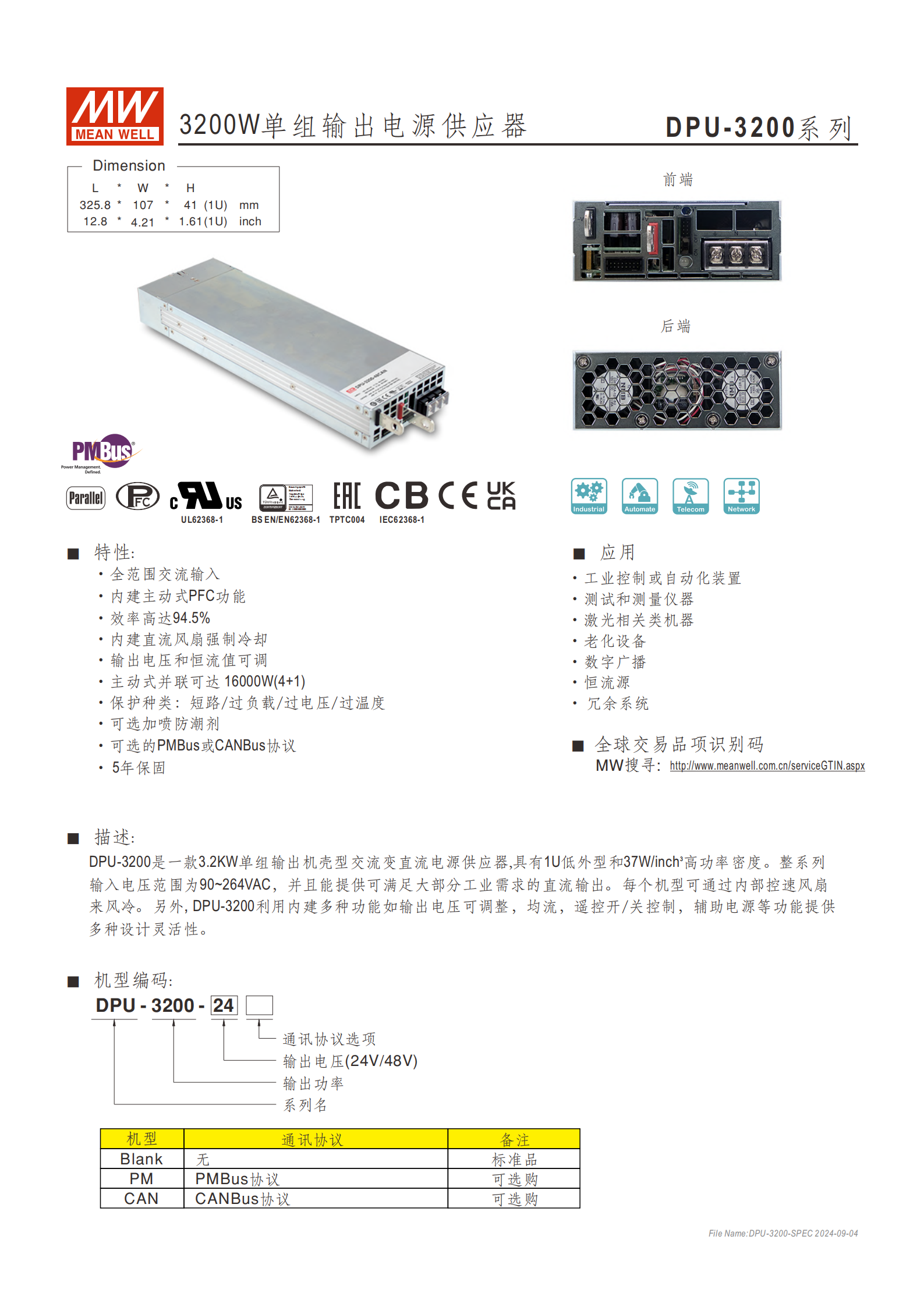

產品概述
型號：DPU-3200 系列
類型：3200W 單組輸出開關電源（AC-DC）
外形尺寸：325.8 × 107 × 41 mm（1U高度）
功率密度：高達37W/inch3
輸入電壓范圍：90 ~ 264 VAC
輸出電壓：24V 或 48V
通訊協議選項：無（標準）、PMBus、CANBus

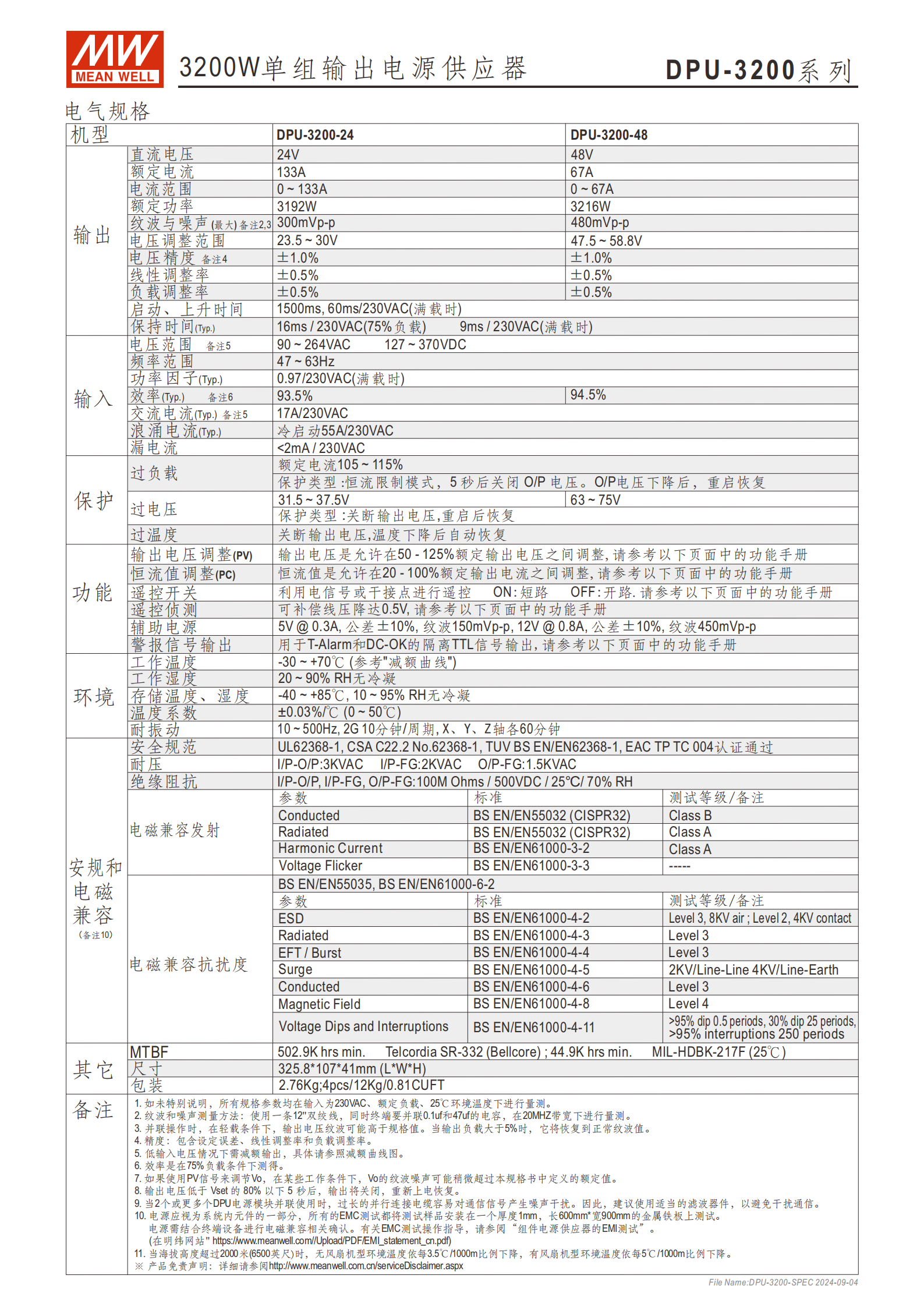

二、電氣規格（摘要）
| 參數 | DPU-3200-24 | DPU-3200-48 |
|---|---|---|
| 輸出電壓 | 24V | 48V |
| 額定電流 | 133A | 67A |
| 額定功率 | 3192W | 3216W |
| 效率 | 93.5% | 94.5% |
| 電壓調整范圍 | 23.5 ~ 30V | 47.5 ~ 58.8V |
| 紋波噪聲 | ≤300mVp-p | ≤480mVp-p |
| 功率因數 | 0.97（滿載） | |
| 工作溫度 | -30℃ ~ +70℃ | |
| MTBF | ≥502.9K 小時（Telcordia SR-332） |
三、主要功能特性
主動式PFC
輸出電壓/電流可調（50%~125%電壓，20%~100%電流）

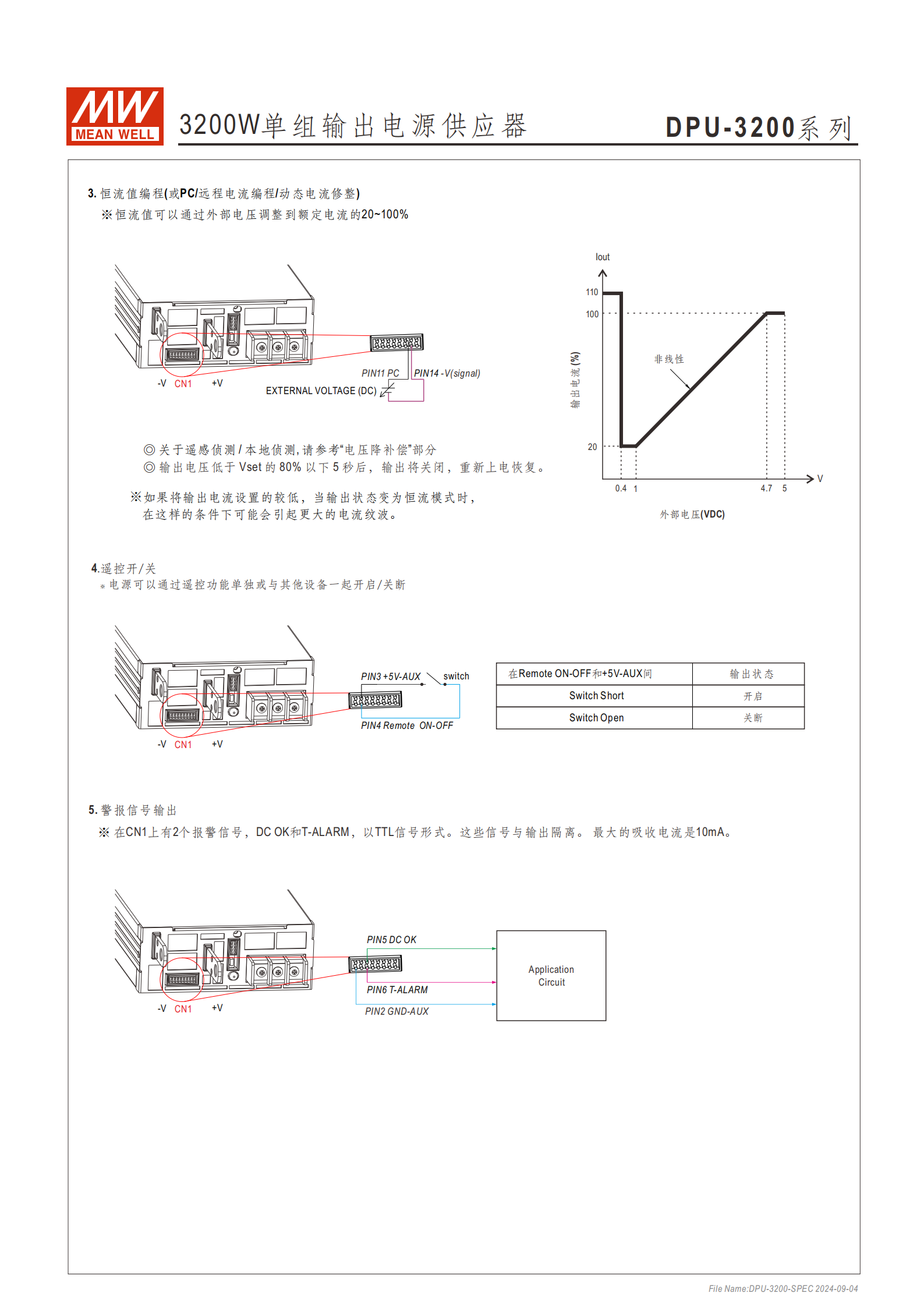

遙控開關功能（ON/OFF控制）

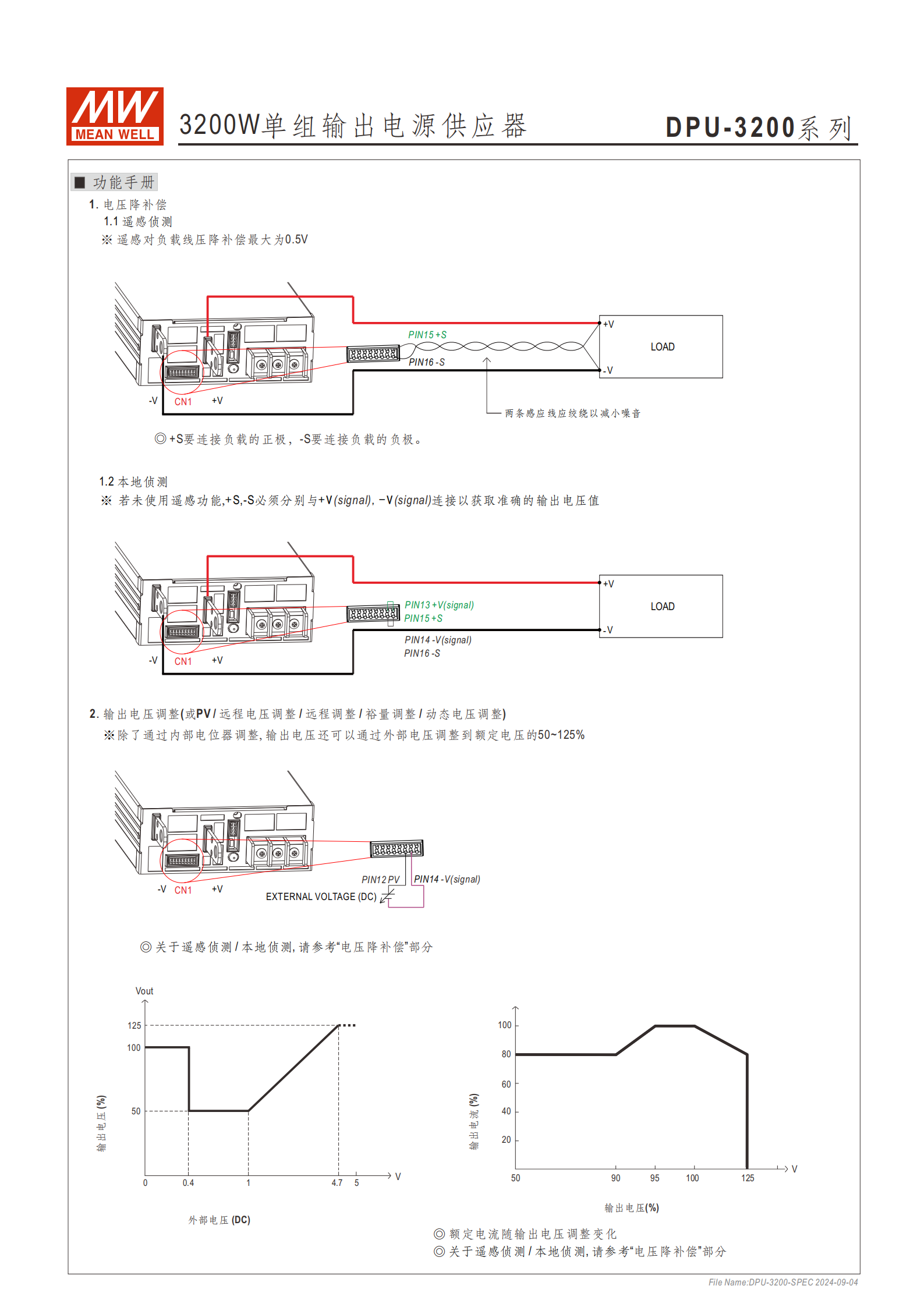

電壓降補償（遙感與本地偵測）

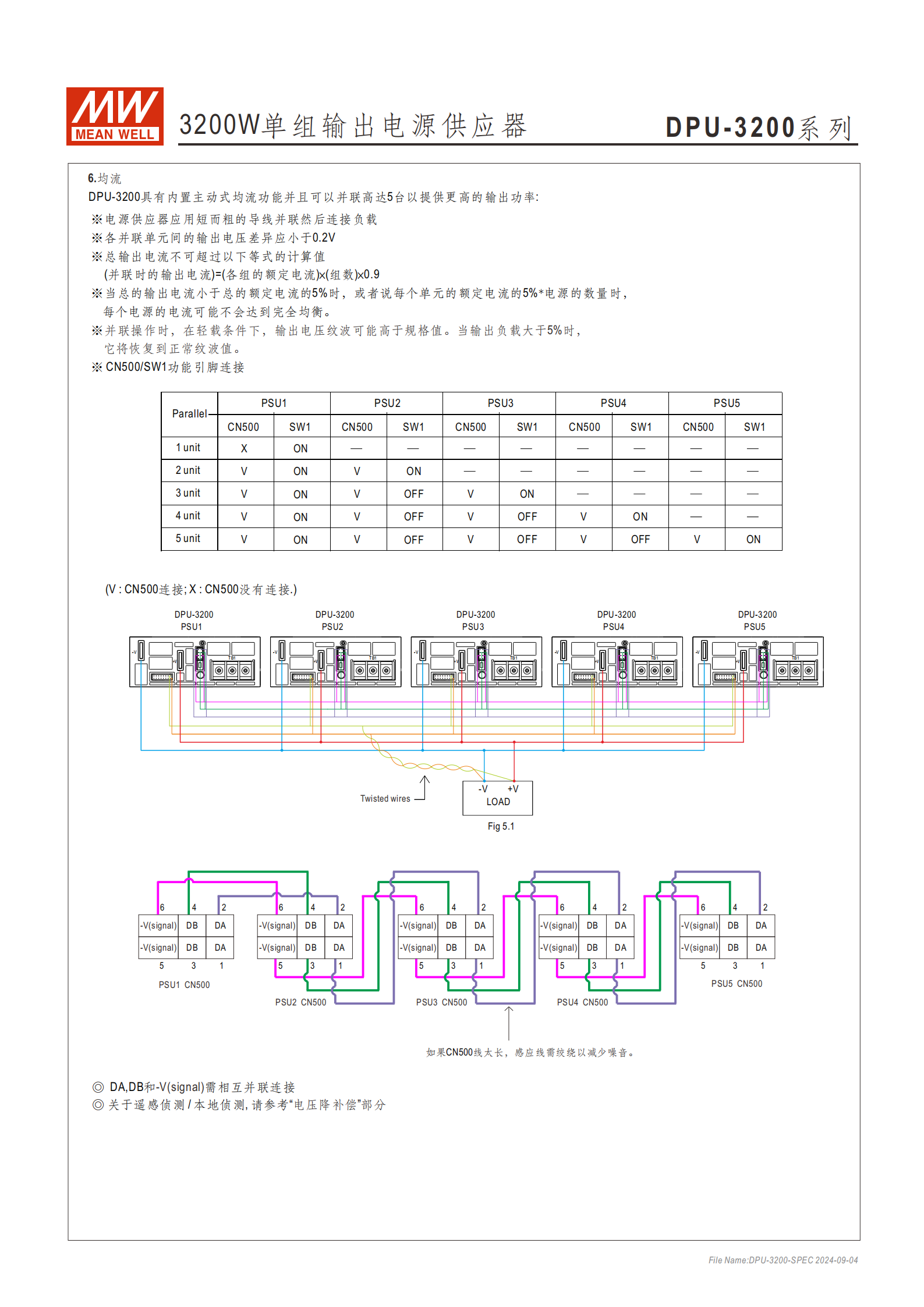

并聯功能（最多5臺并聯，支持主動均流）
輔助電源輸出：5V/0.3A、12V/0.8A
報警信號輸出：DC-OK、T-ALARM（隔離TTL信號）
保護功能：短路、過載、過壓、過溫
風扇冷卻：內置直流風扇強制散熱

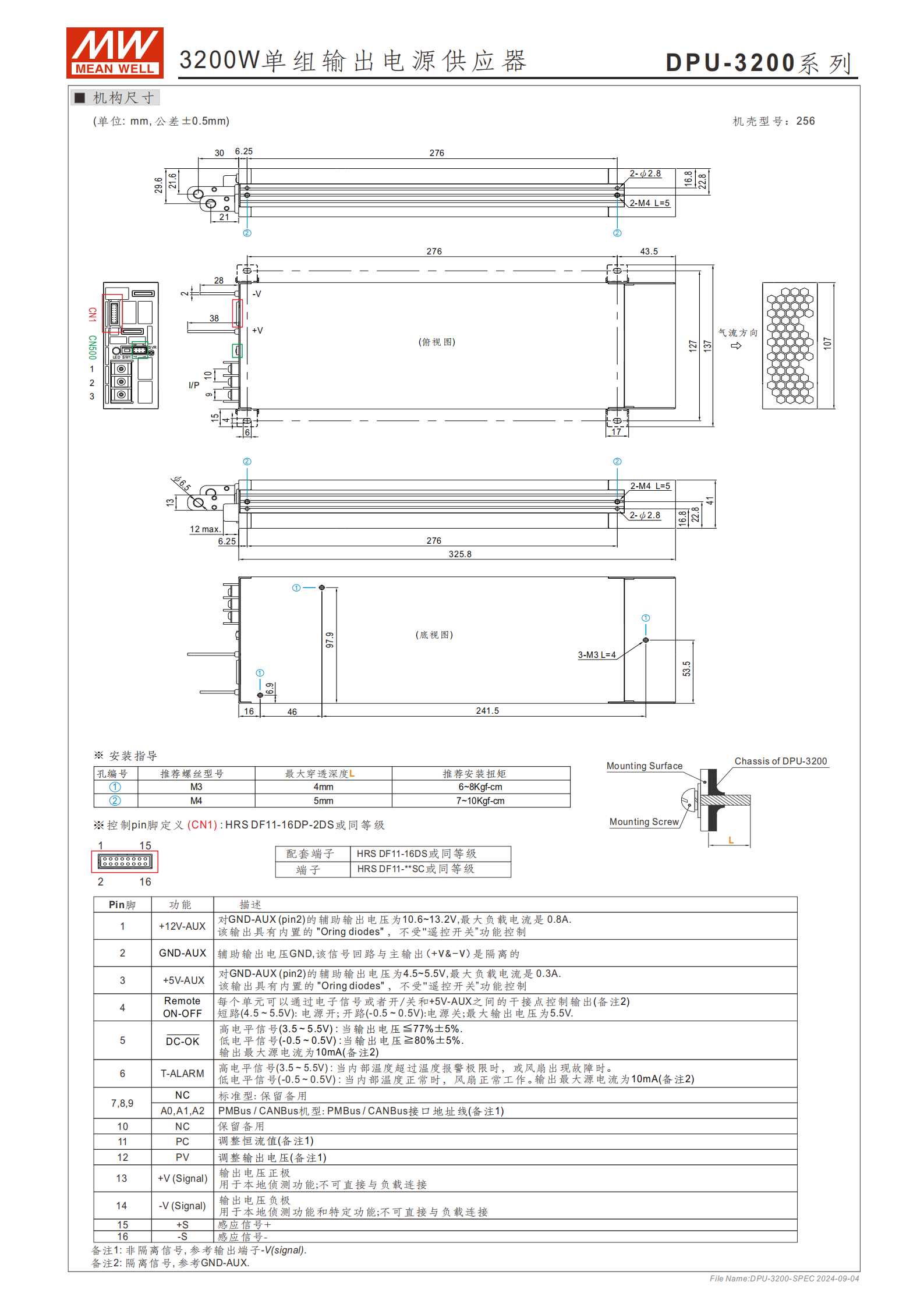

四、機械與安裝
安裝孔位：支持M3、M4螺絲
推薦扭矩：M3: 6~8 kgf·cm，M4: 7~10 kgf·cm
連接器：控制接口為HRS DF11系列兼容

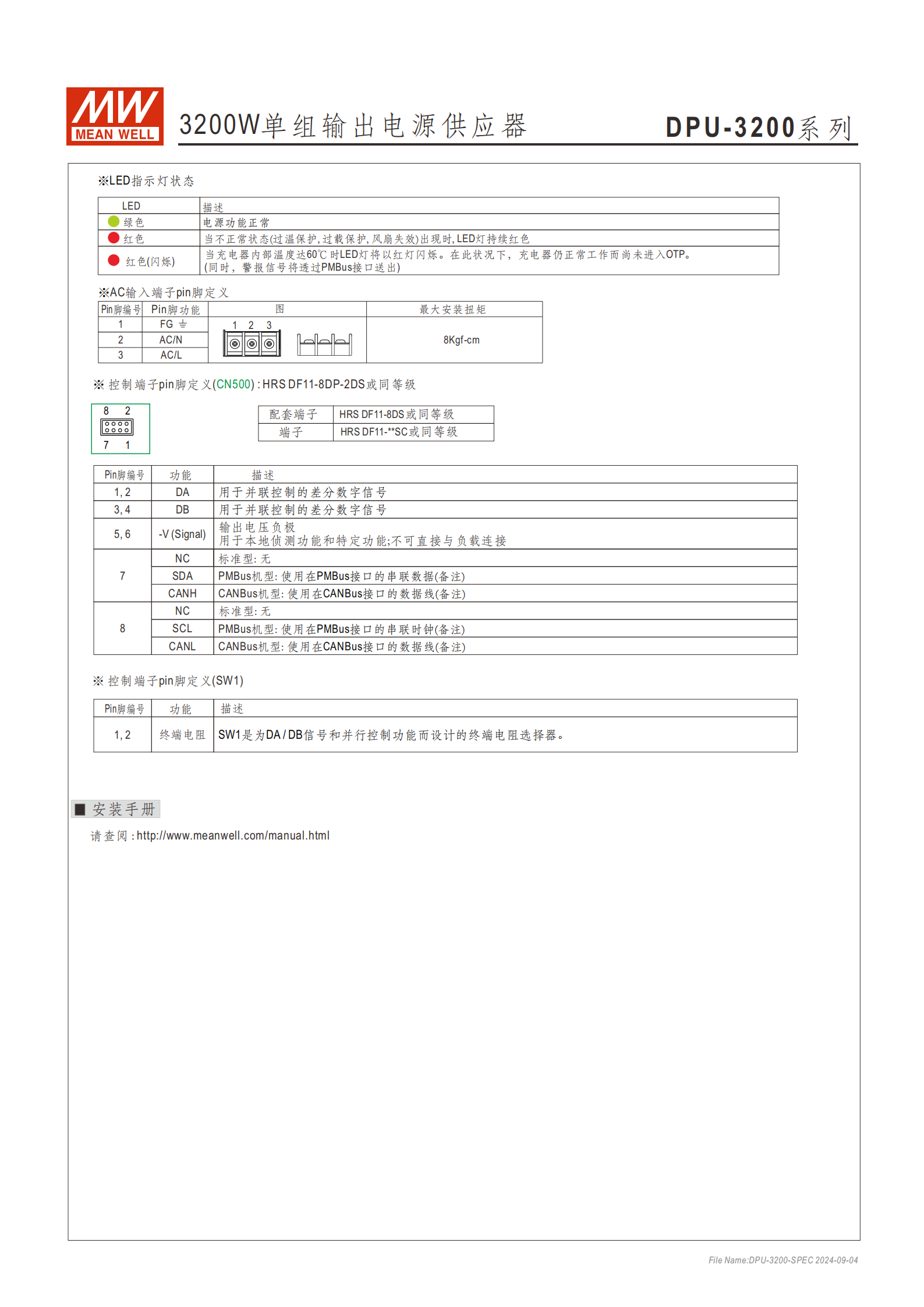

LED指示燈：綠色（正常）、紅色（異常）、紅色閃爍（高溫警告）
五、認證與標準
安全認證：UL62368-1、CSA C22.2 No.62368-1、EN62368-1
EMC標準：EN55032 Class B/A、EN61000-3-2/3、EN55035、EN61000-6-2
防護等級：IP等級未明確，絕緣耐壓3KVAC
六、應用領域
工業控制與自動化設備
測試與測量?jī)x器
激光設備
老化測試系統
廣播設備
冗余電源系統
