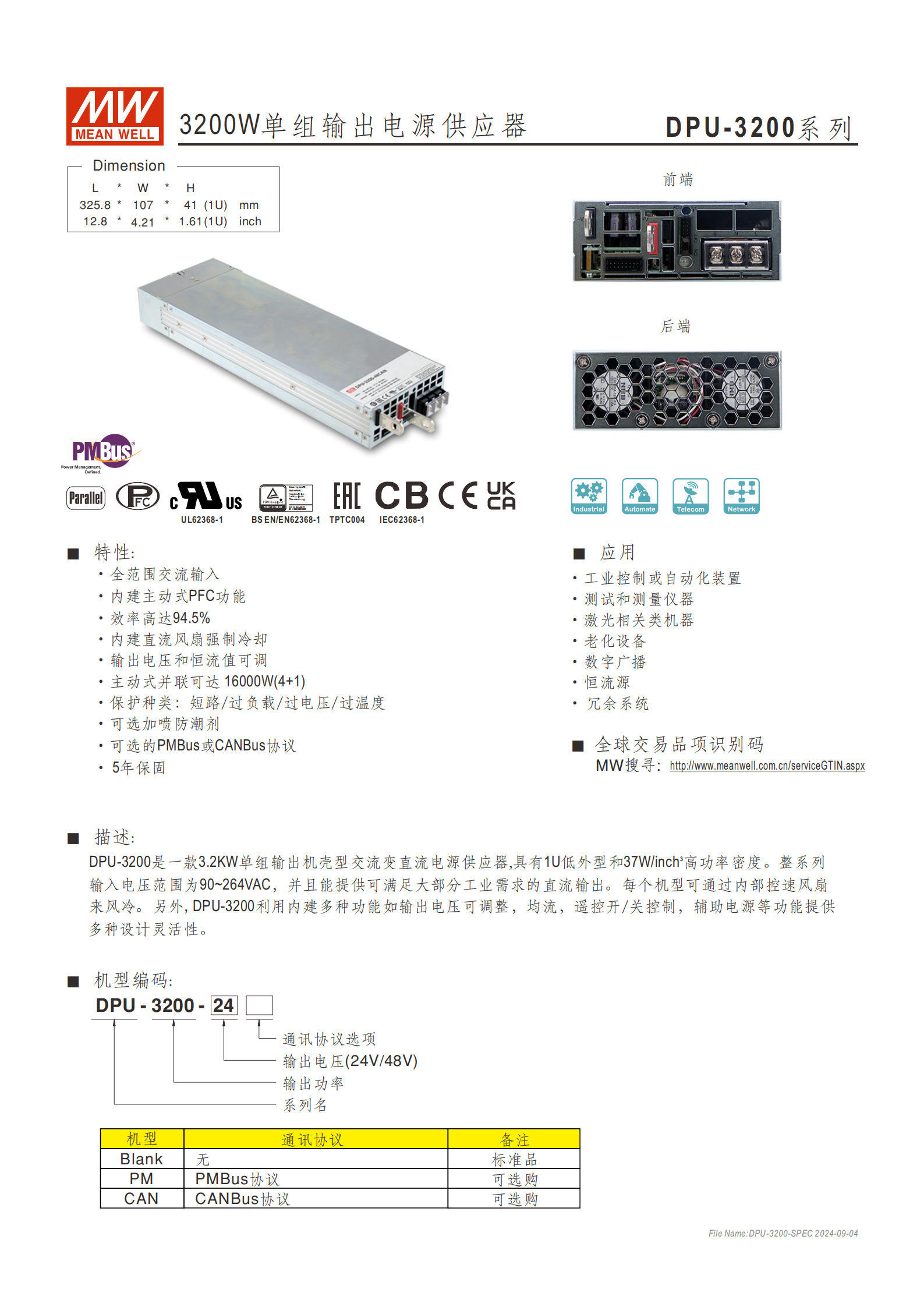

DPU-3200 系列是一款 3.2KW 單組輸出機殼型交流變直流電源供應器，具備 1U 低外型和 37W/inch 高功率密度，輸入電壓范圍 90~264VAC，輸出電壓有 24V（133A）和 48V（67A）可選，效率高達 94.5% ，支持輸出電壓（50~125% 額定值）和恒流值（20~100% 額定值）調整，內置主動式 PFC、均流功能，可主動式并聯達 5 臺（總功率 16000W），具備短路 / 過負載 / 過電壓 / 過溫度等多重保護，可選 PMBus 或 CANBus 協議，工作溫度 - 30~+70℃，提供 5 年保固，廣泛應用于工業控制、測試測量儀器、激光機器等場景。
一、產品概述
核心定位：DPU-3200 系列是一款 3.2KW 單組輸出機殼型交流變直流電源供應器，主打 1U 低外型設計和 37W/inch 高功率密度，適配工業及專業設備的供電需求。
保固與認證：提供 5 年保固，通過 UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1 等多項安全規范認證，電磁兼容符合 BS EN/EN55035、BS EN/EN61000-6-2 等標準。
應用場景：覆蓋工業控制 / 自動化裝置、測試和測量儀器、激光相關類機器、老化設備、數字廣播、恒流源、冗余系統等多個領域。

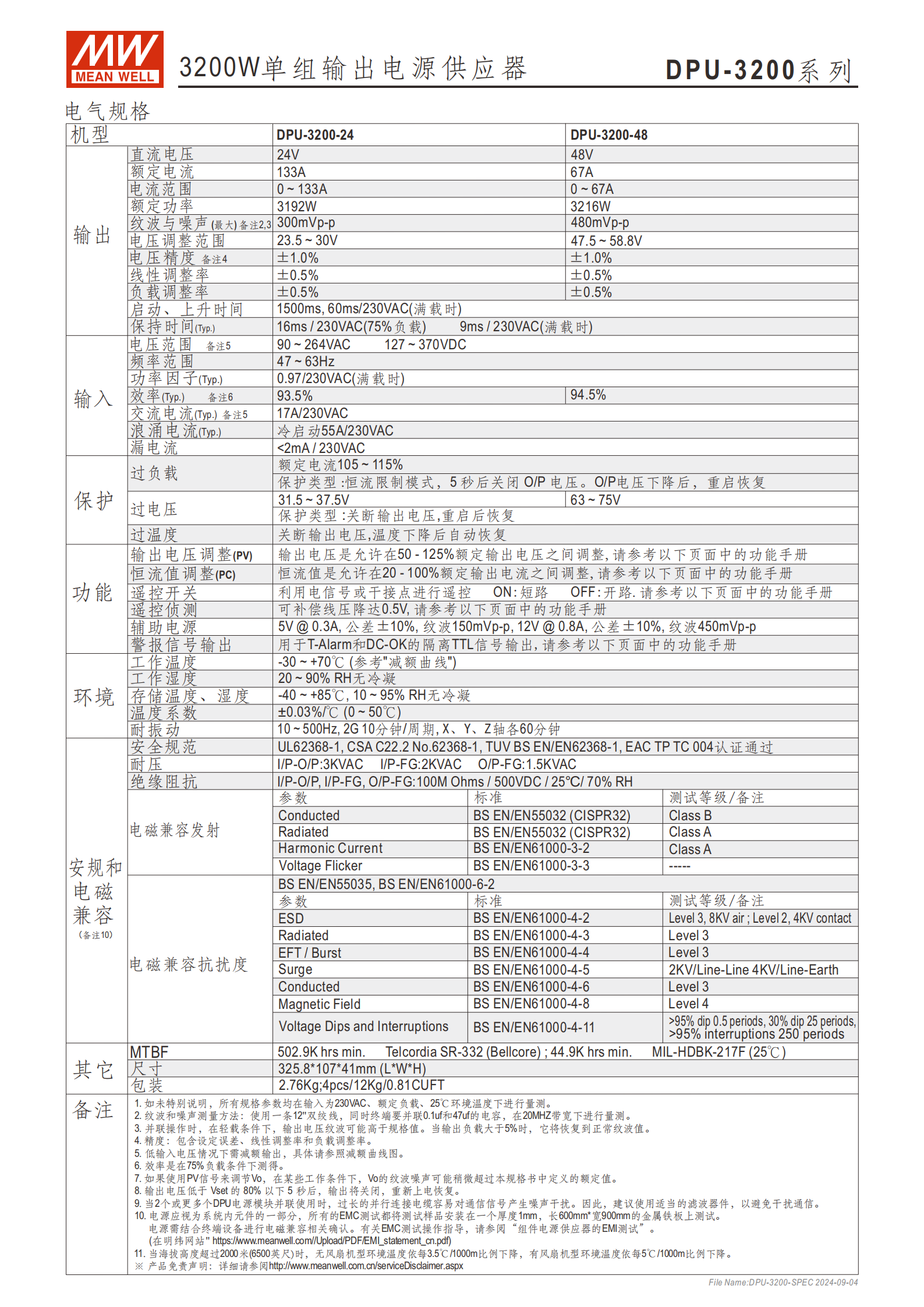

二、核心電氣參數
| 類別 | 關鍵參數 | 詳細說明 |
|---|---|---|
| 輸入規格 | 交流輸入電壓 | 90~264VAC（全范圍） |
| 直流輸入電壓 | 127~370VDC | |
| 頻率范圍 | 47~63Hz | |
| 功率因子 | 0.97/230VAC（滿載時） | |
| 輸出規格 | 24V 機型 | 額定功率 3192W，額定電流 133A（范圍 0~133A），電壓調整范圍 23.5~30V |
| 48V 機型 | 額定功率 3216W，額定電流 67A（范圍 0~67A），電壓調整范圍 47.5~58.8V | |
| 紋波與噪聲 | 24V 機型最大 300mVp-p，48V 機型最大 480mVp-p | |
| 電壓精度 | ±1.0%（含設定誤差、線性調整率和負載調整率） | |
| 性能指標 | 最高效率 | 94.5%（230VAC、75% 負載條件下） |
| 保持時間 | 1500ms（滿載時）、60ms/230VAC（75% 負載） | |
| MTBF | 最小 502.9K hrs（Telcordia SR-332 標準）；最小 44.9K hrs（MIL-HDBK-217F 標準，25℃） |
三、核心功能與操作
輸出調整功能
電壓調整：支持內部電位器或外部 DC 電壓調整，范圍為額定電壓的 50~125%。

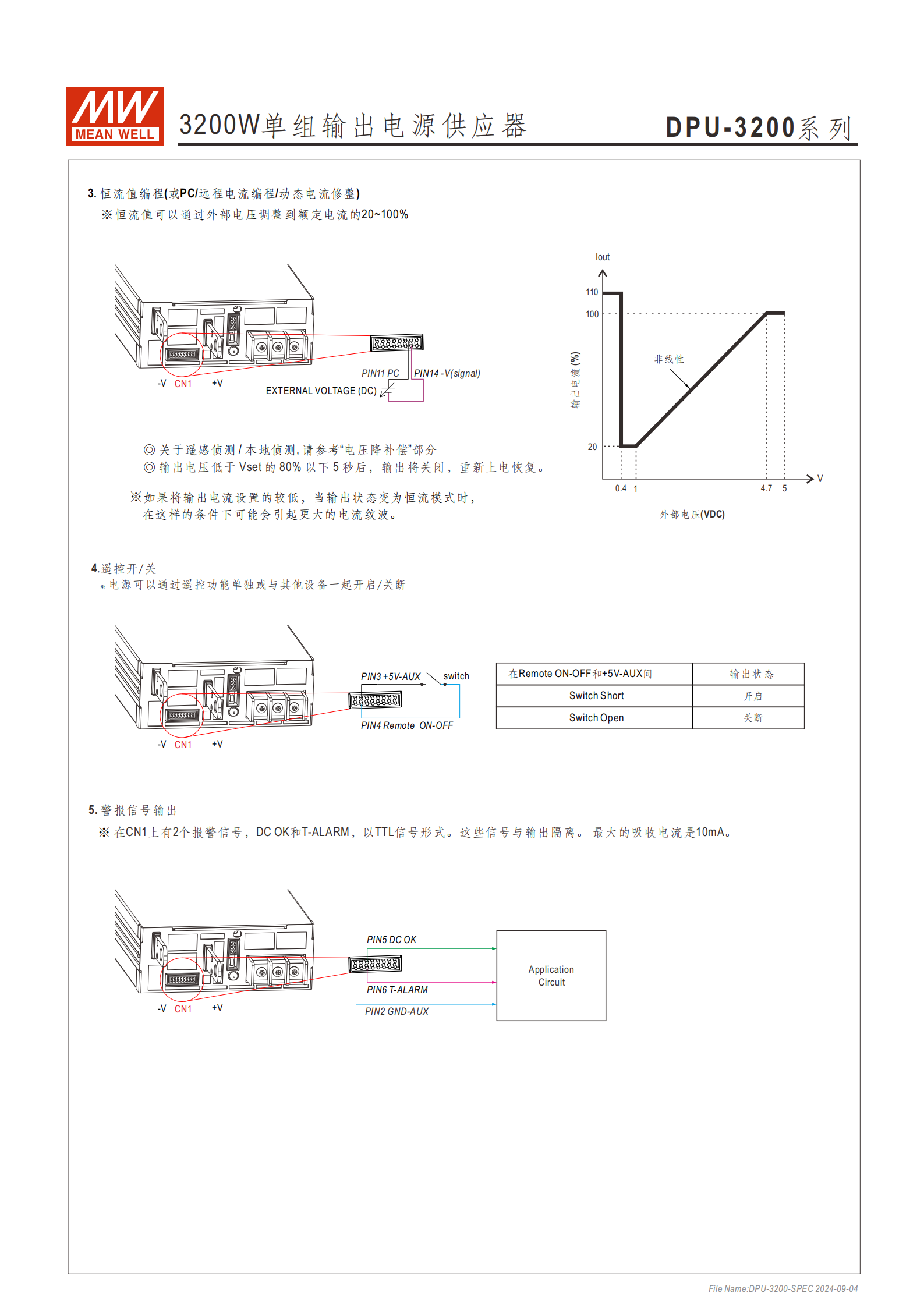

恒流值調整：通過外部 DC 電壓調整，范圍為額定電流的 20~100%，需注意低電流設置可能增大電流紋波。
擴展功能

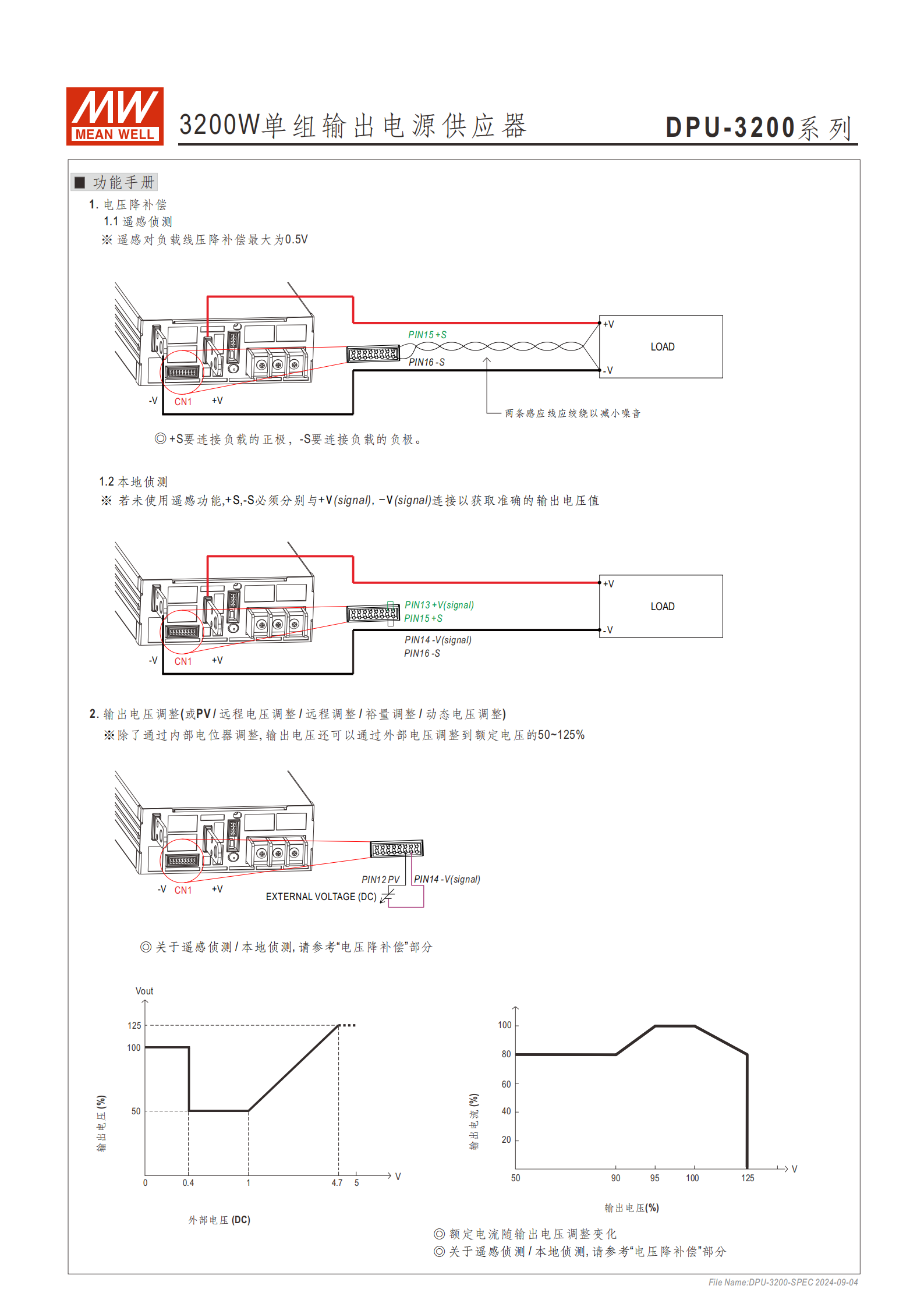

電壓降補償：遙感偵測可補償負載線壓降最大 0.5V，感應線需絞繞以減小噪音；未使用遙感時，+S/-S 需分別與 + V/-V 連接。
遙控開 / 關：通過 PIN4（Remote ON-OFF）與 PIN3（+5V-AUX）的短路 / 開路控制，短路開啟，開路關斷。
警報信號輸出：CN1 端子提供 DC-OK（PIN5）和 T-ALARM（PIN6）兩個 TTL 信號，最大吸收電流 10mA，與輸出隔離。

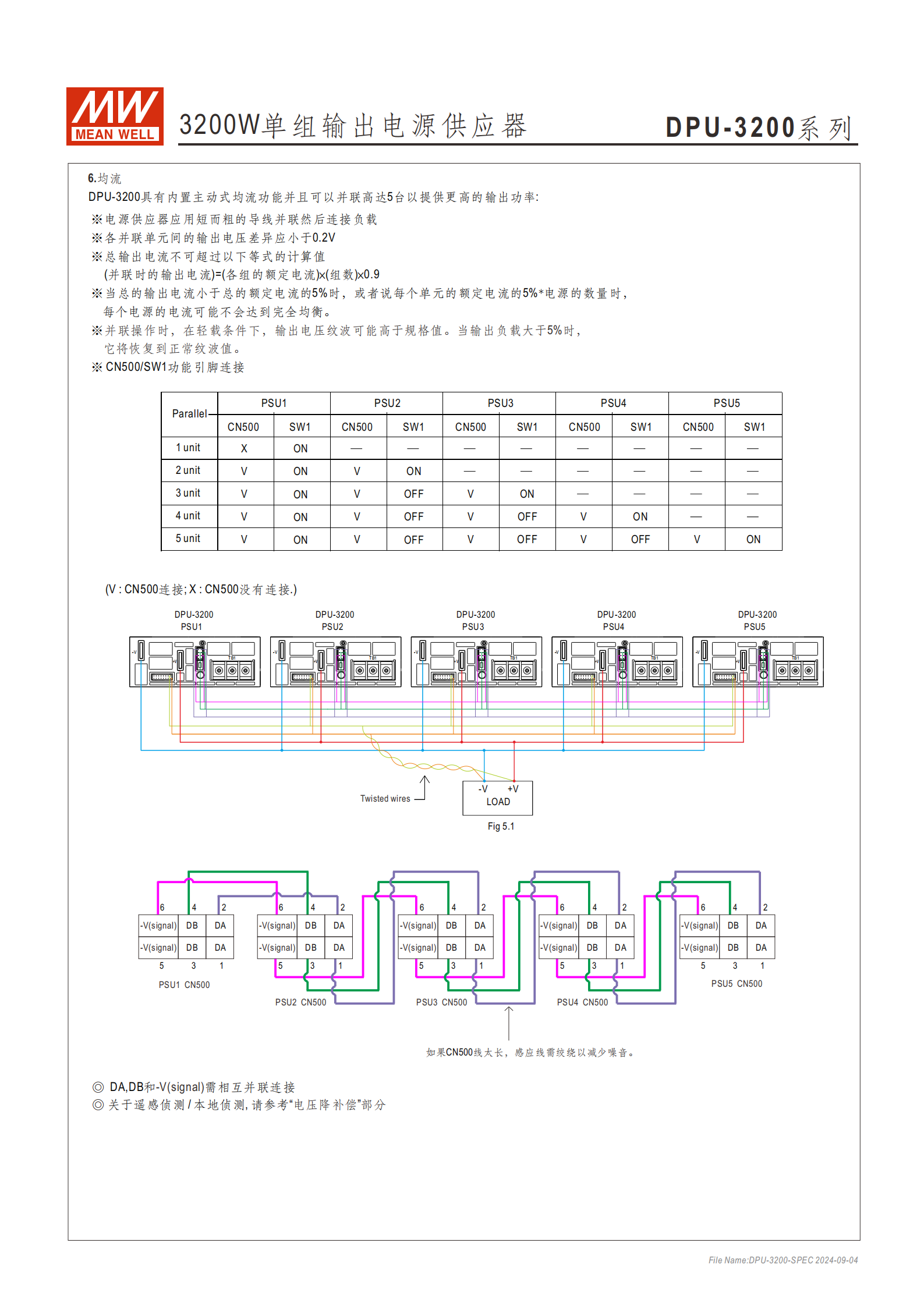

均流與并聯：內置主動式均流功能，最多可并聯 5 臺，總功率達 16000W；并聯時需使用短粗導線，各單元輸出電壓差異≤0.2V，總輸出電流≤各組額定電流 × 組數 ×0.9。
輔助電源
提供 5V@0.3A（4.5~5.5V）和 12V@0.8A（10.6~13.2V）輔助輸出，內置 Oring 二極管，不受遙控開關控制。
四、保護機制
| 保護類型 | 觸發條件與恢復方式 |
|---|---|
| 過負載保護 | 負載達額定電流的 105~115%，恒流限制模式，5 秒后關閉輸出，重啟恢復 |
| 過電壓保護 | 輸出電壓達 31.5~37.5V（24V 機型）、63~75V（48V 機型），關斷輸出，重啟恢復 |
| 過溫度保護 | 內部溫度超極限或風扇故障，觸發 T-ALARM 信號，溫度下降后自動恢復 |
| 短路保護 | 輸出短路時關斷輸出，重啟恢復 |
五、結構與安裝

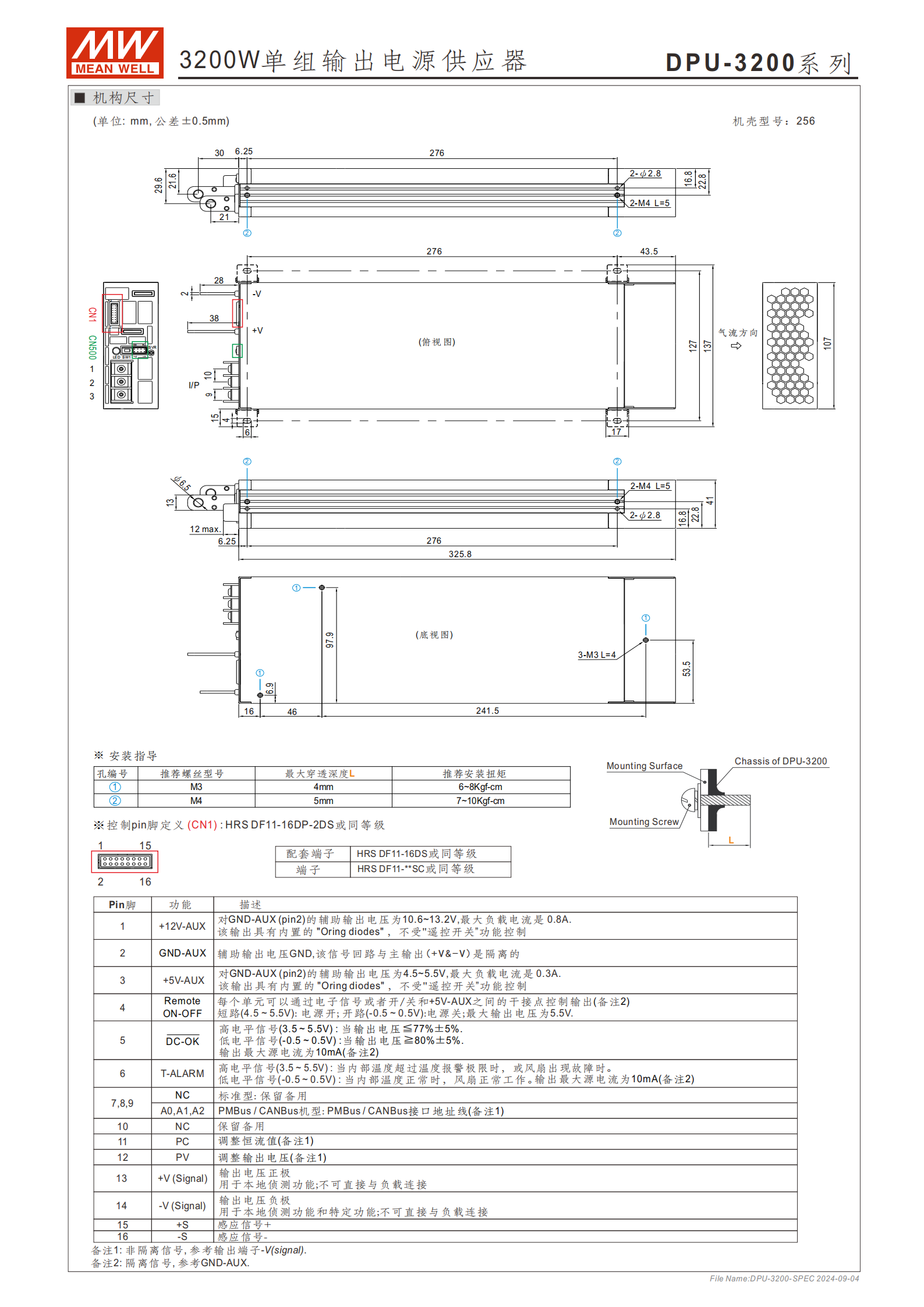

尺寸：325.810741mm（LWH），公差 ±0.5mm，重量 2.76Kg。
安裝要求：

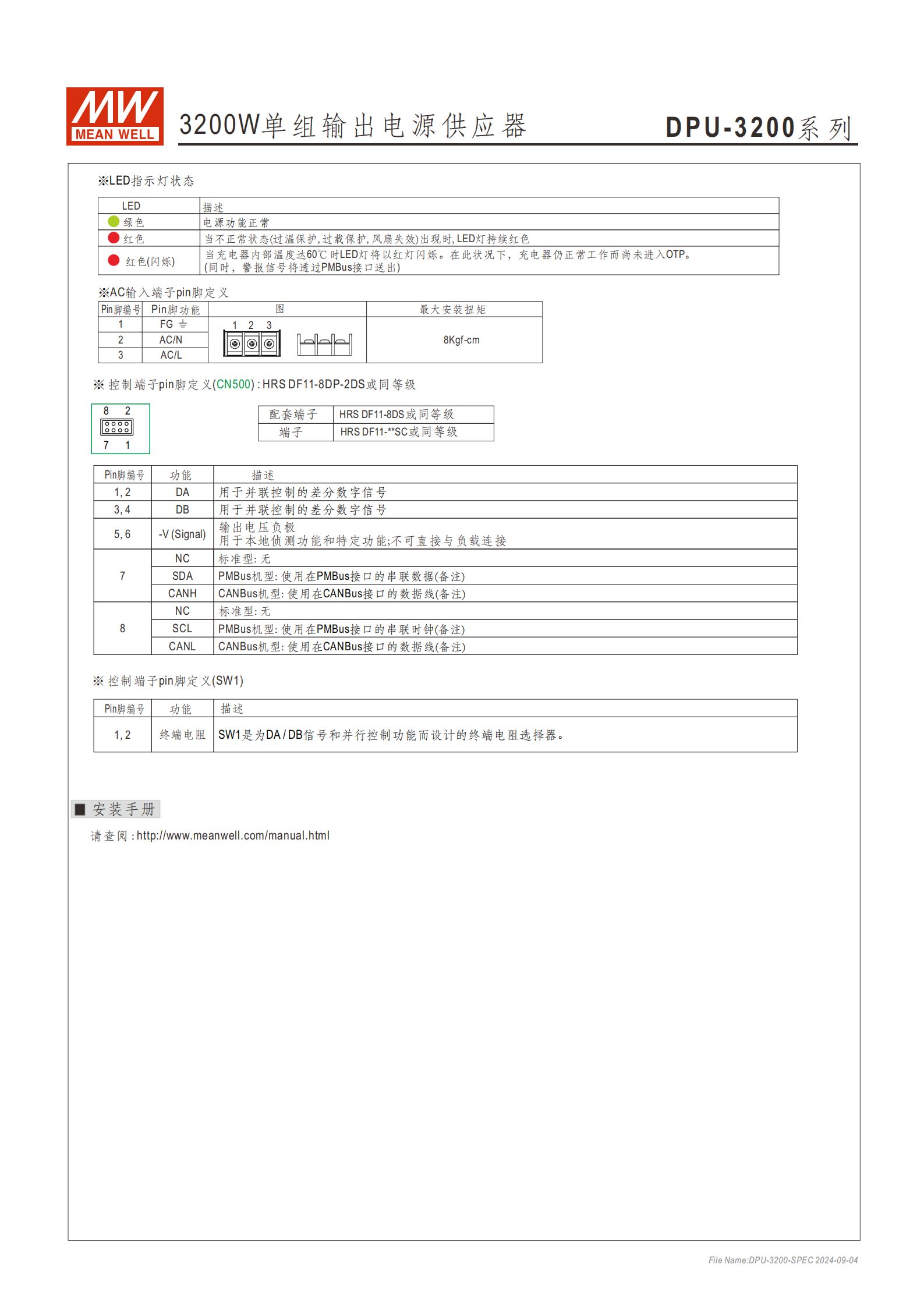

孔編號 推薦螺絲型號 最大穿透深度 推薦安裝扭矩 1 M3 4mm 6~8Kgf-cm 2 M4 5mm 7~10Kgf-cm 端子規格：控制端子 CN1 采用 HRS DF11-16DP-2DS 或同等級，配套端子 HRS DF11-16DS 及 HRS DF11-**SC 或同等級；CN500 采用 HRS DF11-8DP-2DS 或同等級。
六、環境與使用限制

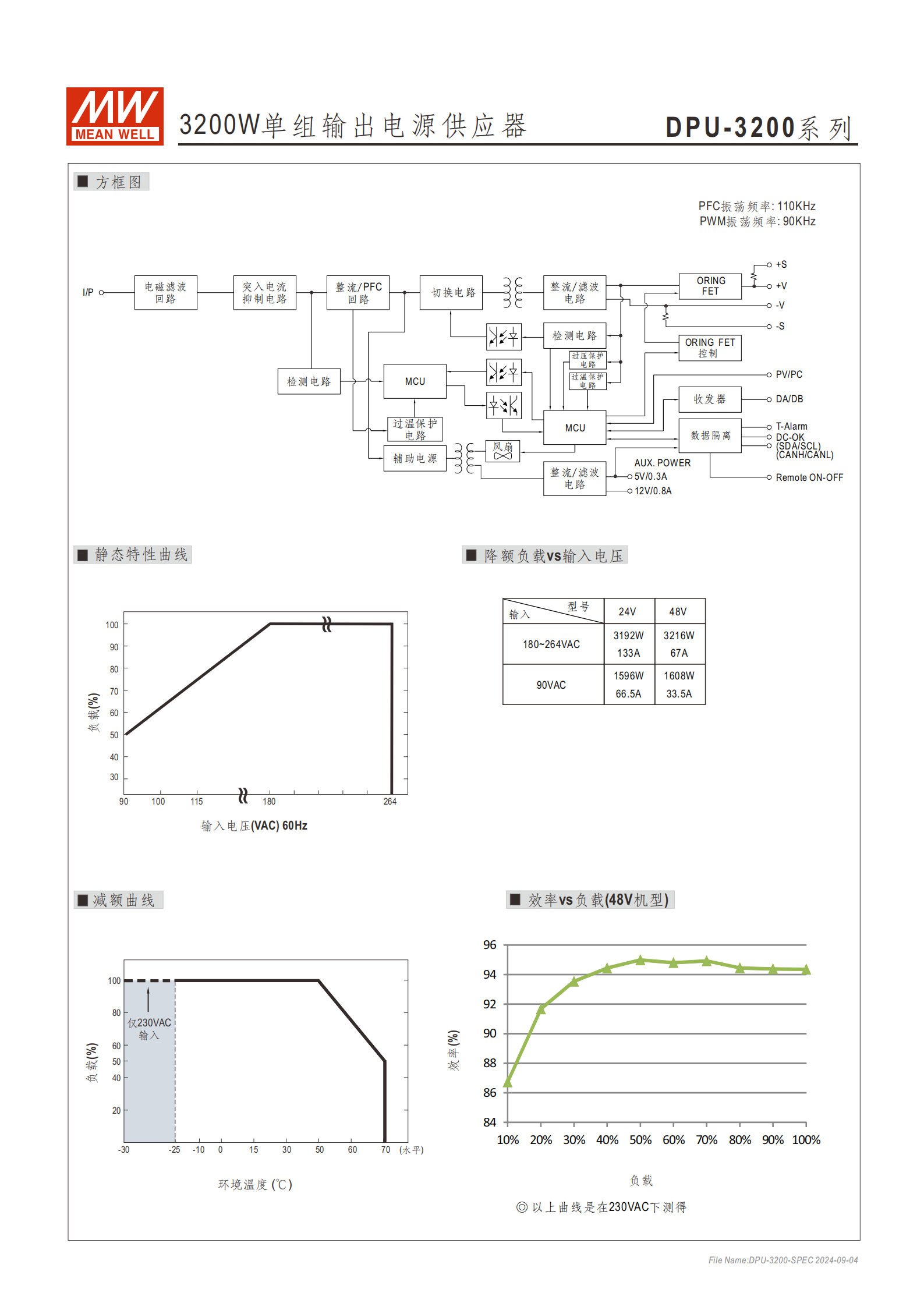

工作溫度：-30~+70℃（需參考減額曲線，海拔超 2000 米時，環境溫度按 3.5℃/1000m 比例下降）。
存儲溫度：-40~+85℃，濕度 10~95% RH（無冷凝）。
工作濕度：20~90% RH（無冷凝）。
耐振動：10~500Hz，2G，10 分鐘 / 周期（X、Y、Z 軸）。
4. 關鍵問題
問題 1：DPU-3200 系列電源的并聯擴展能力如何？最多可并聯幾臺？并聯時需注意哪些核心要求？
答案：DPU-3200 系列支持主動式并聯擴展，最多可并聯 5 臺，總輸出功率可達 16000W（3200W×5）。核心注意事項：① 需使用短而粗的導線并聯后連接負載；② 各并聯單元的輸出電壓差異需小于 0.2V；③ 總輸出電流不可超過 “各組額定電流 × 組數 ×0.9”；④ 輕載（總輸出電流＜總額定電流的 5%）時輸出電壓紋波可能高于規格值，負載＞5% 時恢復正常；⑤ 并聯時需按規定連接 CN500/SW1 功能引腳，DA、DB 和 - V (signal) 需相互并聯，長線感應線需絞繞減噪。
問題 2：DPU-3200 系列的輸出電壓和恒流值調整范圍是什么？調整方式有哪些？
答案：① 輸出電壓調整范圍為額定電壓的 50~125%，調整方式包括內部電位器調整和外部 DC 電壓調整（通過 CN1 的 PIN12/PV 引腳）；② 恒流值調整范圍為額定電流的 20~100%，調整方式為外部 DC 電壓調整（通過 CN1 的 PIN11/PC 引腳）。需注意：當輸出電壓低于設定值（Vset）的 80% 且持續 5 秒后，輸出將關閉，需重新上電恢復；低電流設置下，恒流模式可能導致更大電流紋波。
問題 3：DPU-3200 系列具備哪些保護功能？不同保護功能的觸發條件和恢復方式是什么？
答案：該系列具備短路、過負載、過電壓、過溫度四項核心保護功能，具體如下：
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載保護 | 負載達到額定電流的 105~115% | 重啟電源恢復 |
| 過電壓保護 | 24V 機型輸出電壓達 31.5~37.5V，48V 機型達 63~75V | 重啟電源恢復 |
| 過溫度保護 | 內部溫度超報警極限或風扇故障 | 溫度下降后自動恢復 |
| 短路保護 | 輸出端發生短路 | 重啟電源恢復 |
| 此外，電源還通過 T-ALARM（溫度 / 風扇故障）和 DC-OK（輸出電壓狀態）兩個 TTL 警報信號輸出異常狀態，方便系統監測。 |
