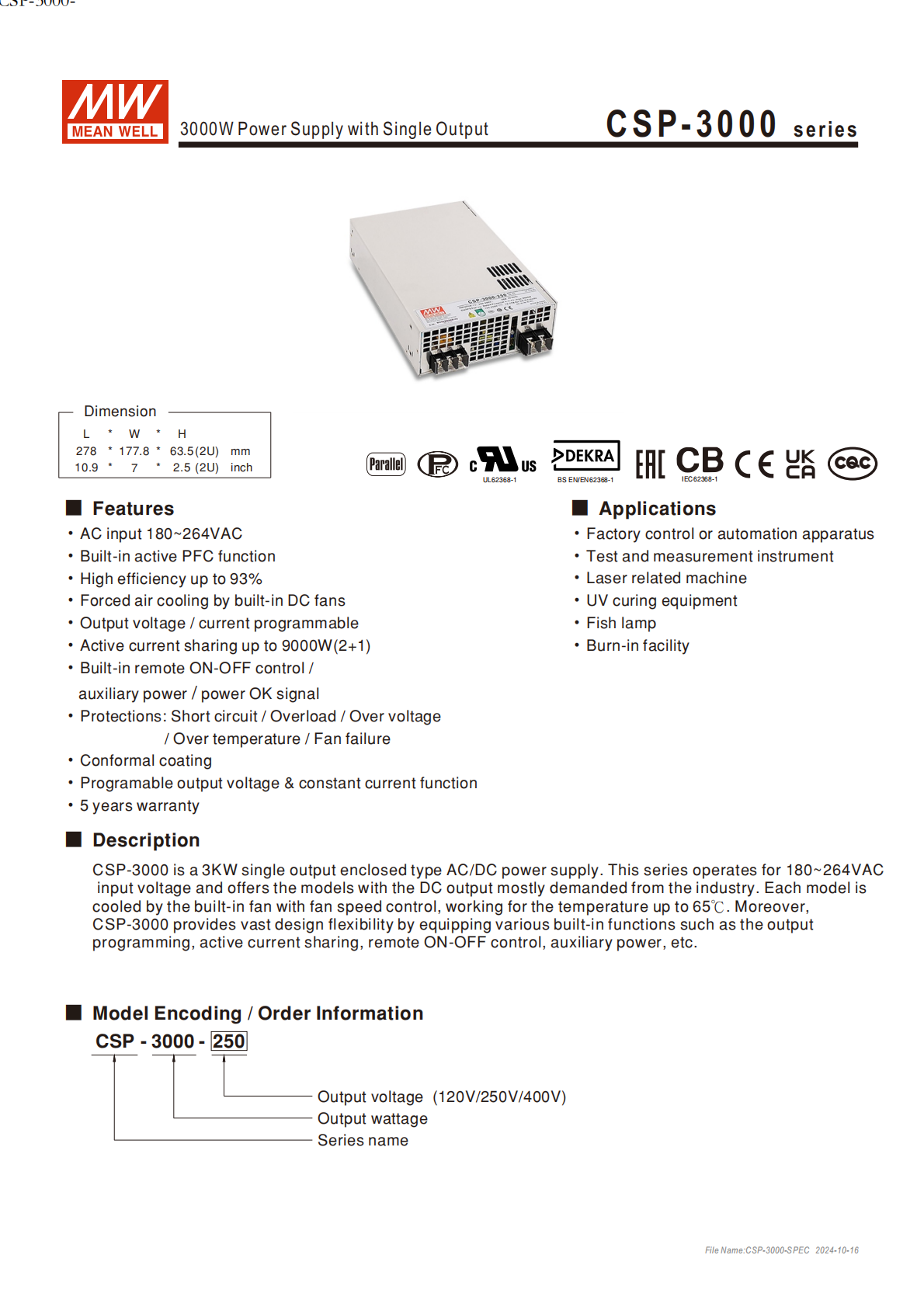

系列名稱：CSP-3000
輸出功率：3000W
版本日期：2024-10-16
語言：中文
?? 主要特性
輸入電壓范圍：180–264VAC
內置主動式PFC（功率因數校正）
效率高達93%
內置直流風扇強制冷卻
輸出電壓/電流可調
支持主動式并聯（最大9000W）
提供遙控開關、輔助電源、電源正常信號輸出
多重保護：短路、過載、過壓、過溫、風扇失效
5年保固

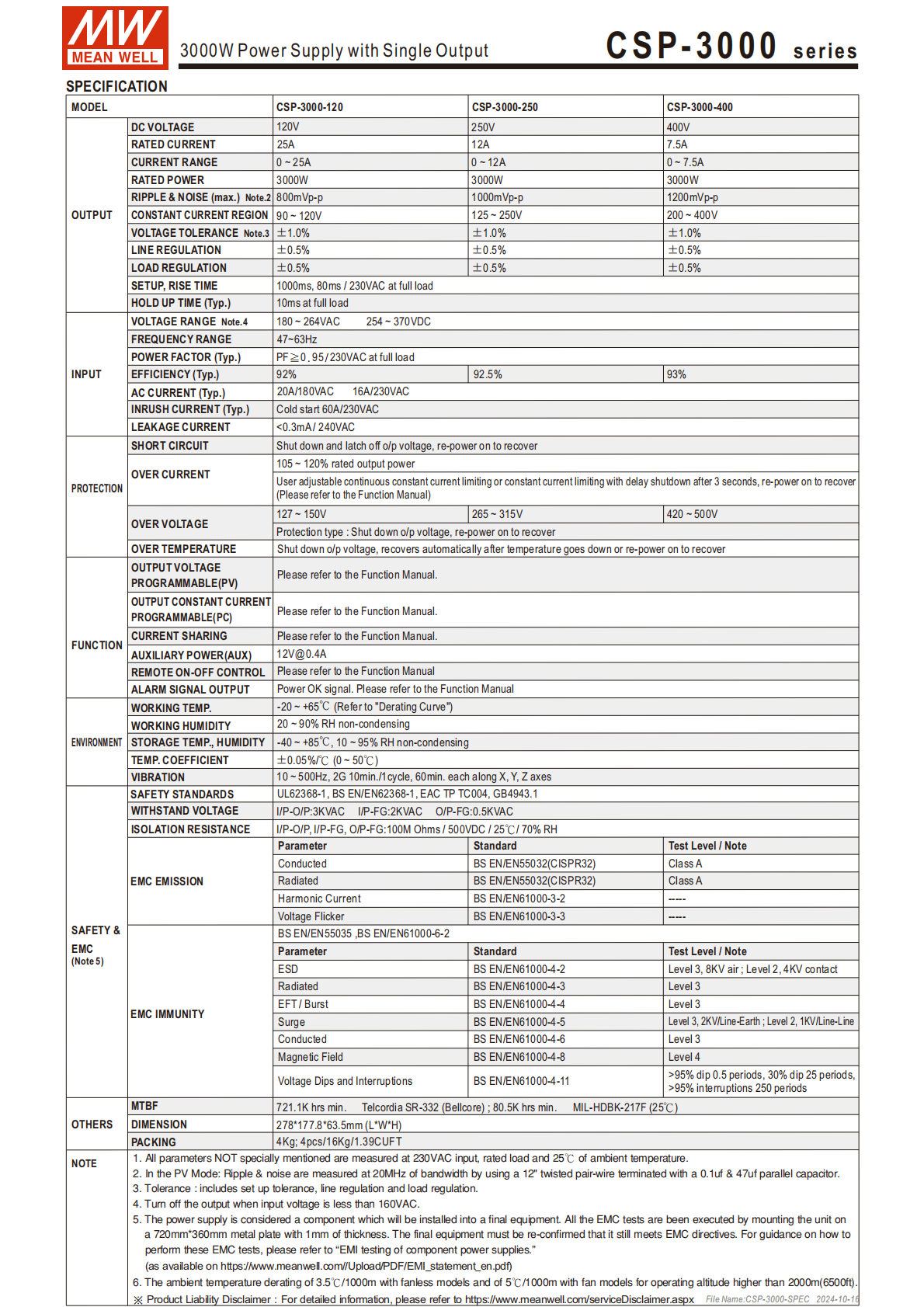

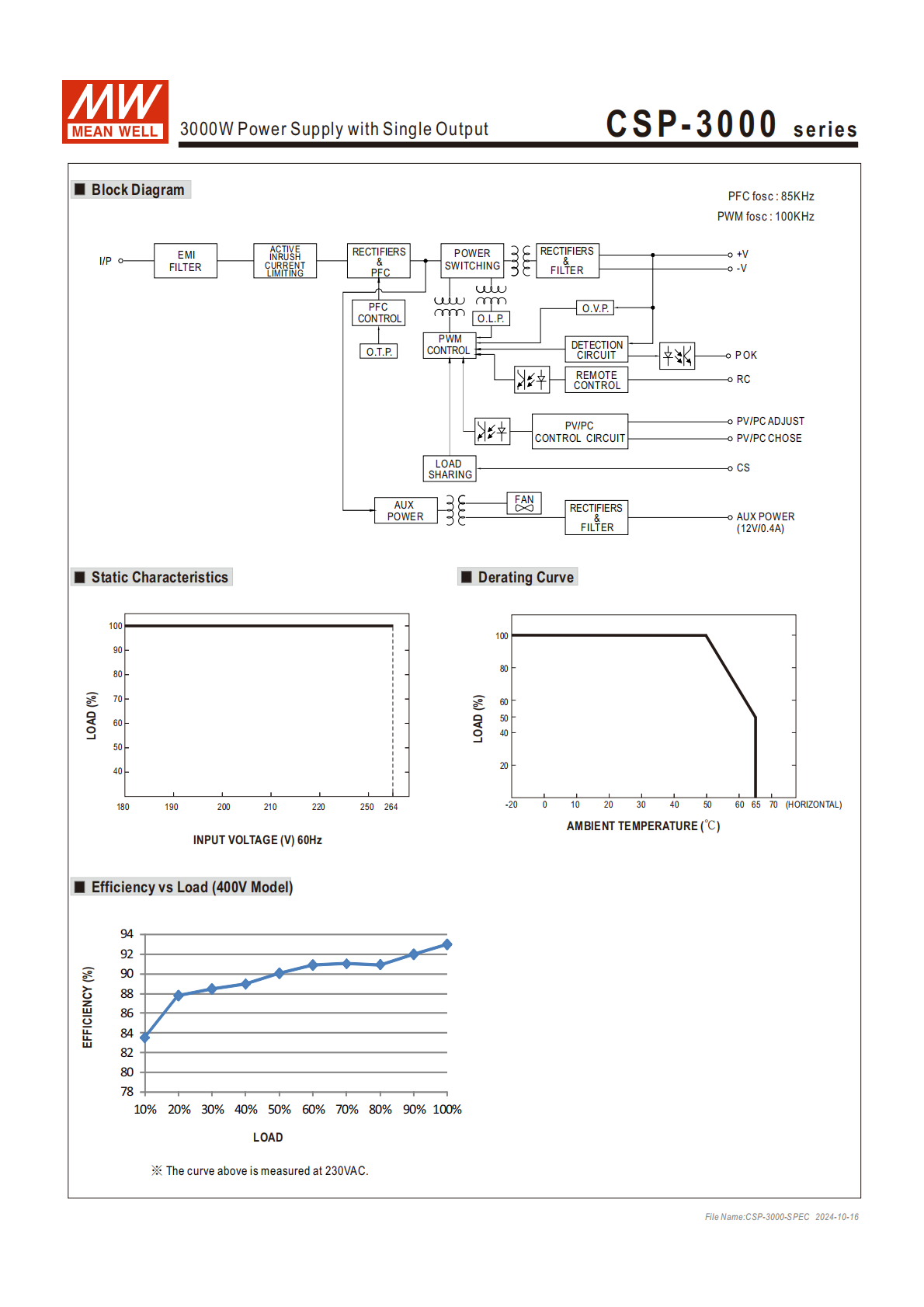

?? 電氣規格

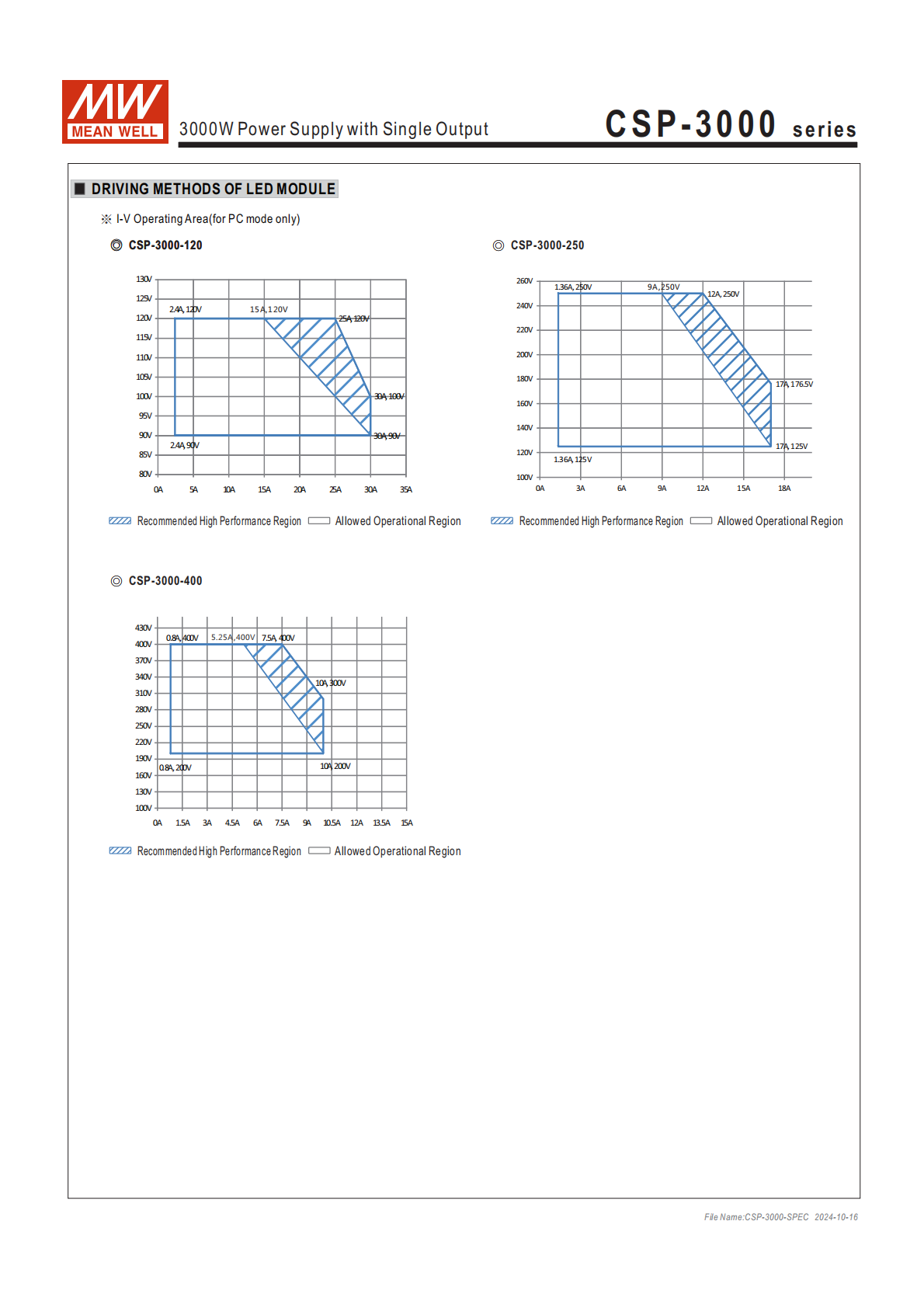

| 機型 | 輸出電壓 | 額定電流 | 額定功率 | 恒流范圍 | 效率 |
|---|---|---|---|---|---|
| CSP-3000-120 | 120V | 25A | 3000W | 90–120V | 92% |
| CSP-3000-250 | 250V | 12A | 3000W | 125–250V | 92.5% |
| CSP-3000-400 | 400V | 7.5A | 3000W | 200–400V | 93% |
??? 功能設定說明

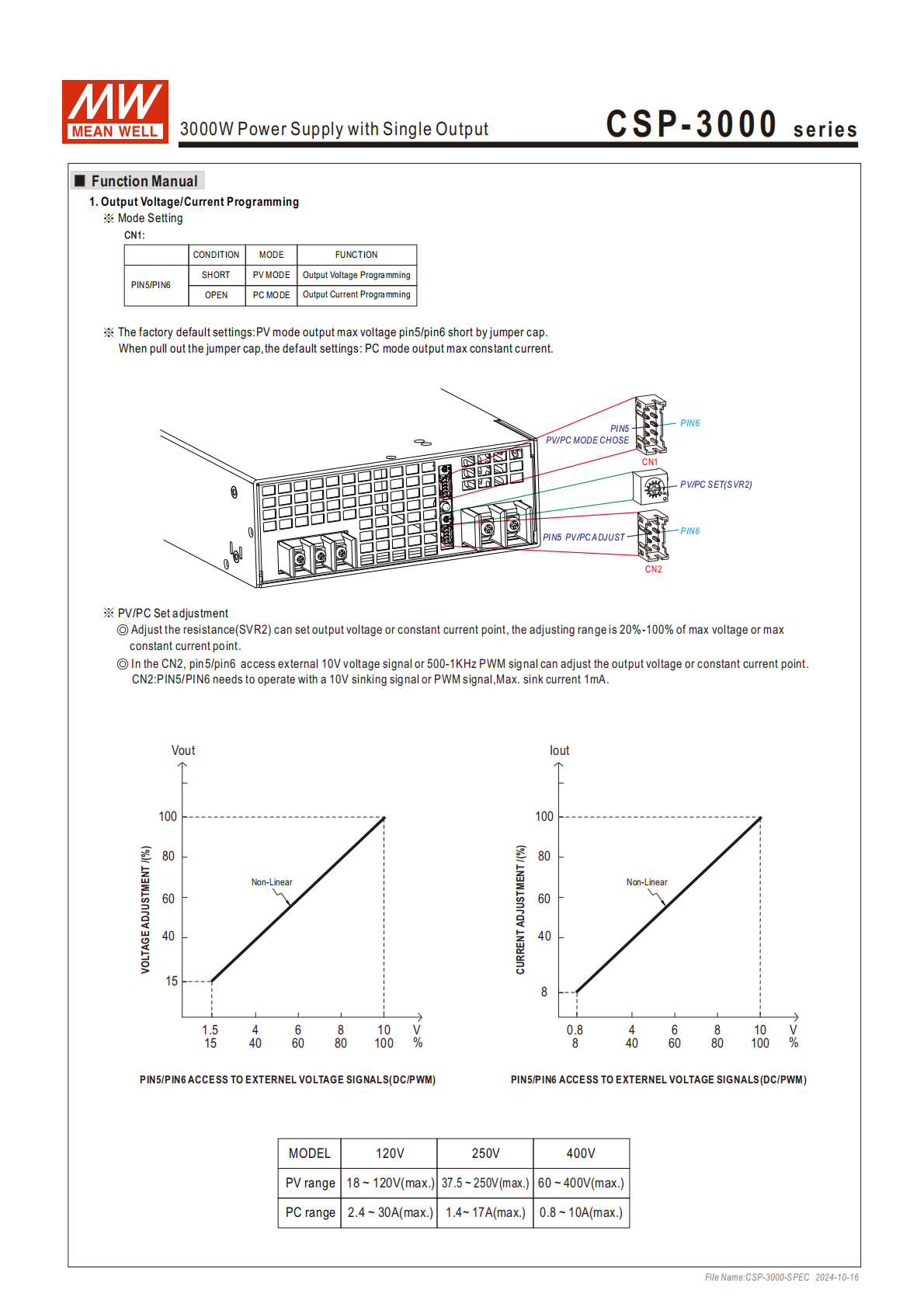

1. 輸出電壓/電流調整
可通過SVR2調節電阻或CN2的PIN5/PIN6外接電壓/PWM信號進行設定。
PV模式：輸出電壓調整
PC模式：輸出電流調整

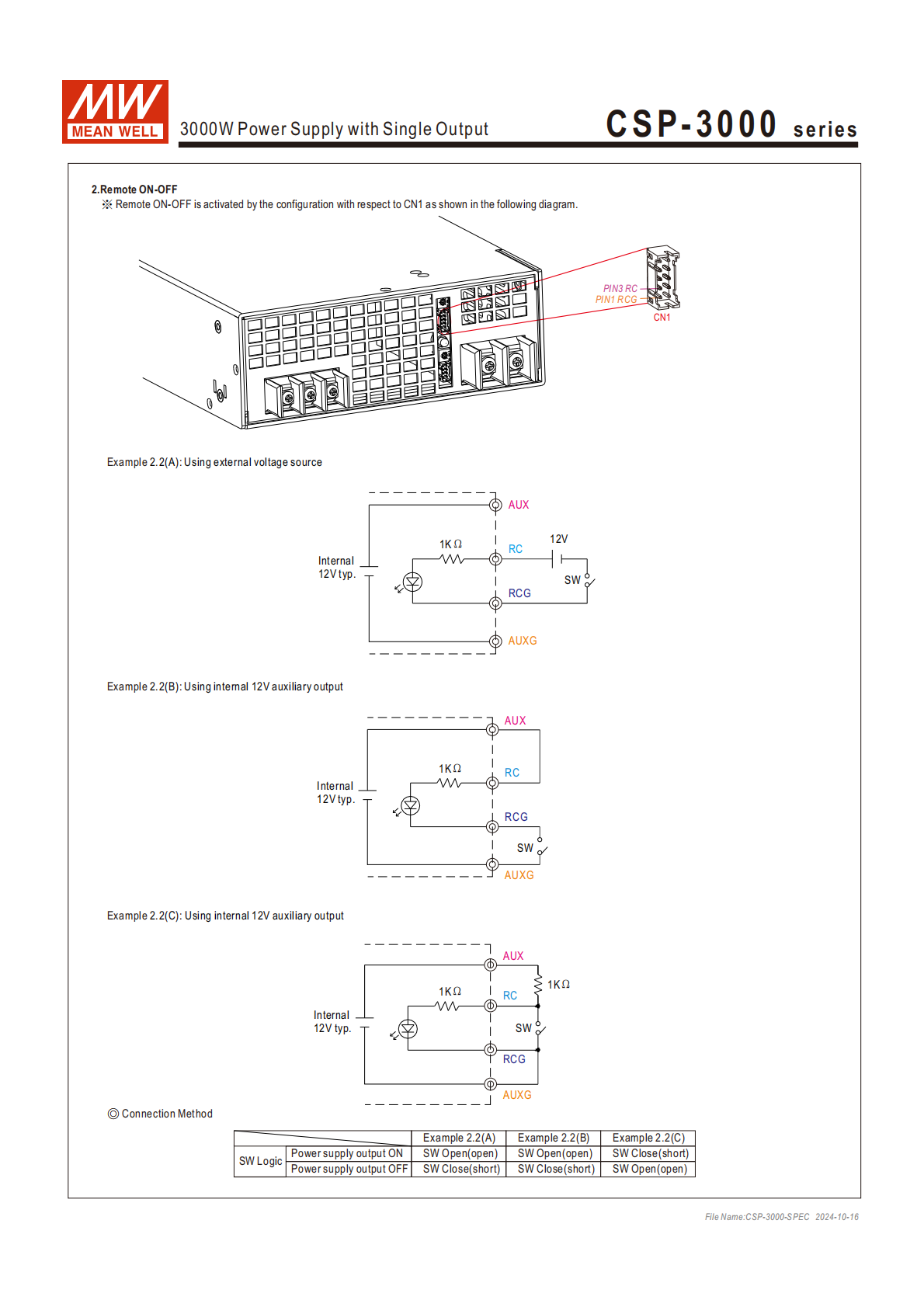

2. 遙控開關功能
通過CN1的RC與RCG引腳控制電源開關。

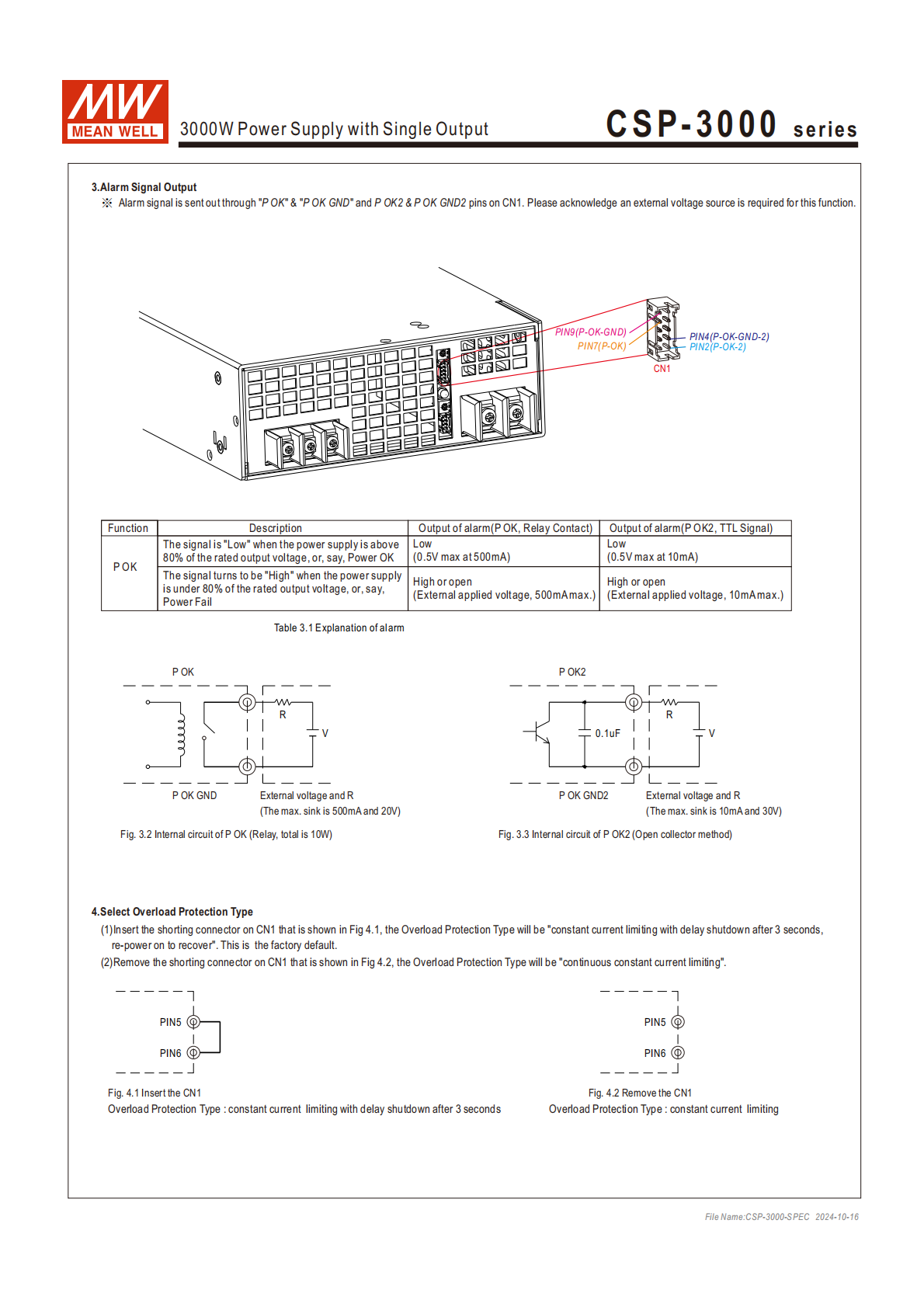

3. 電源正常信號輸出
提供POK（繼電器觸點）和POK2（TTL信號）兩種輸出方式。
4. 過載保護模式選擇
插入CN1短路連接器：恒流延遲3秒后關機
拔除CN1短路連接器：持續恒流限制

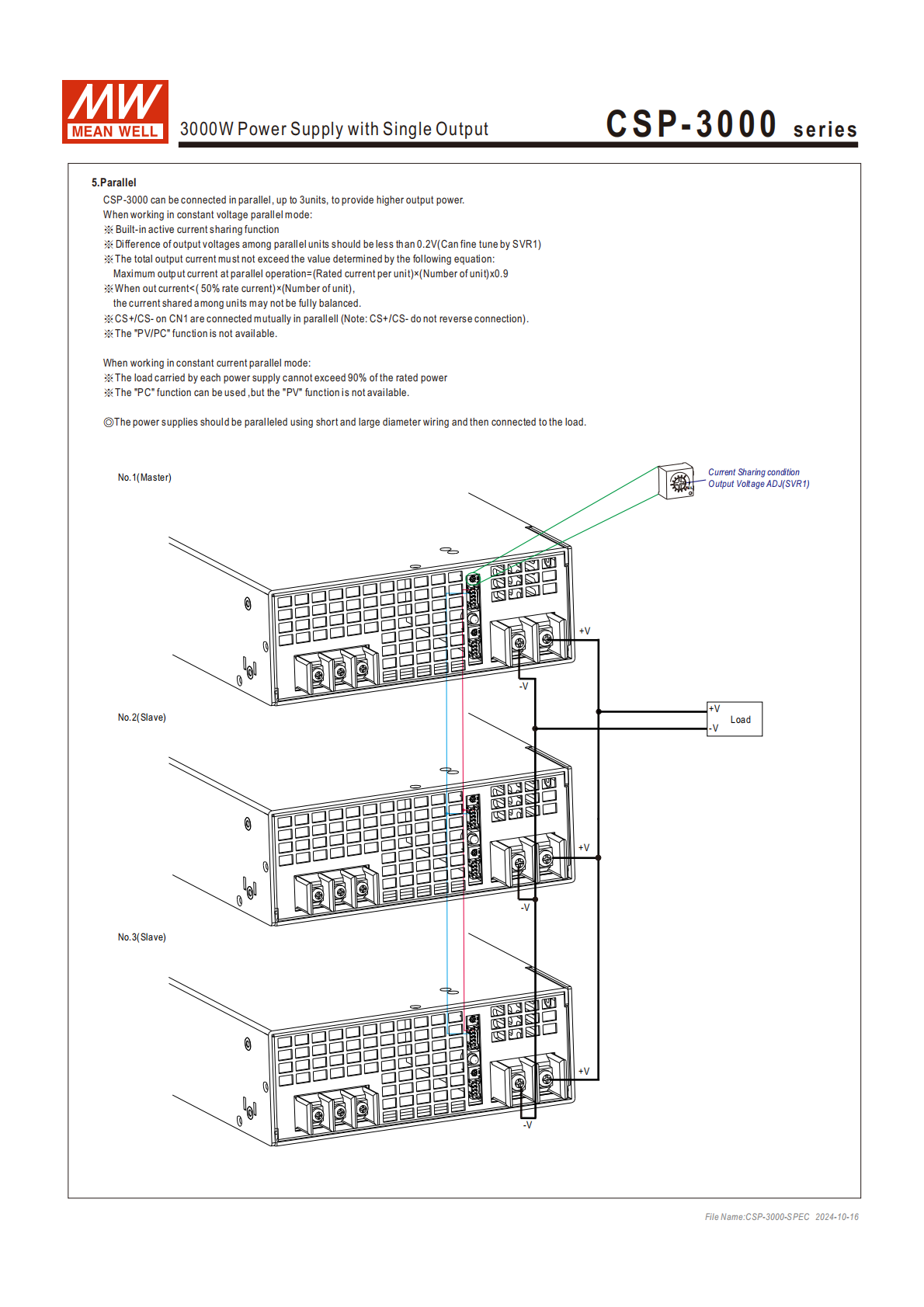

5. 并聯功能
最多支持3臺并聯，總功率可達9000W。
需通過CS+/CS-引腳連接，并注意輸出電壓微調。

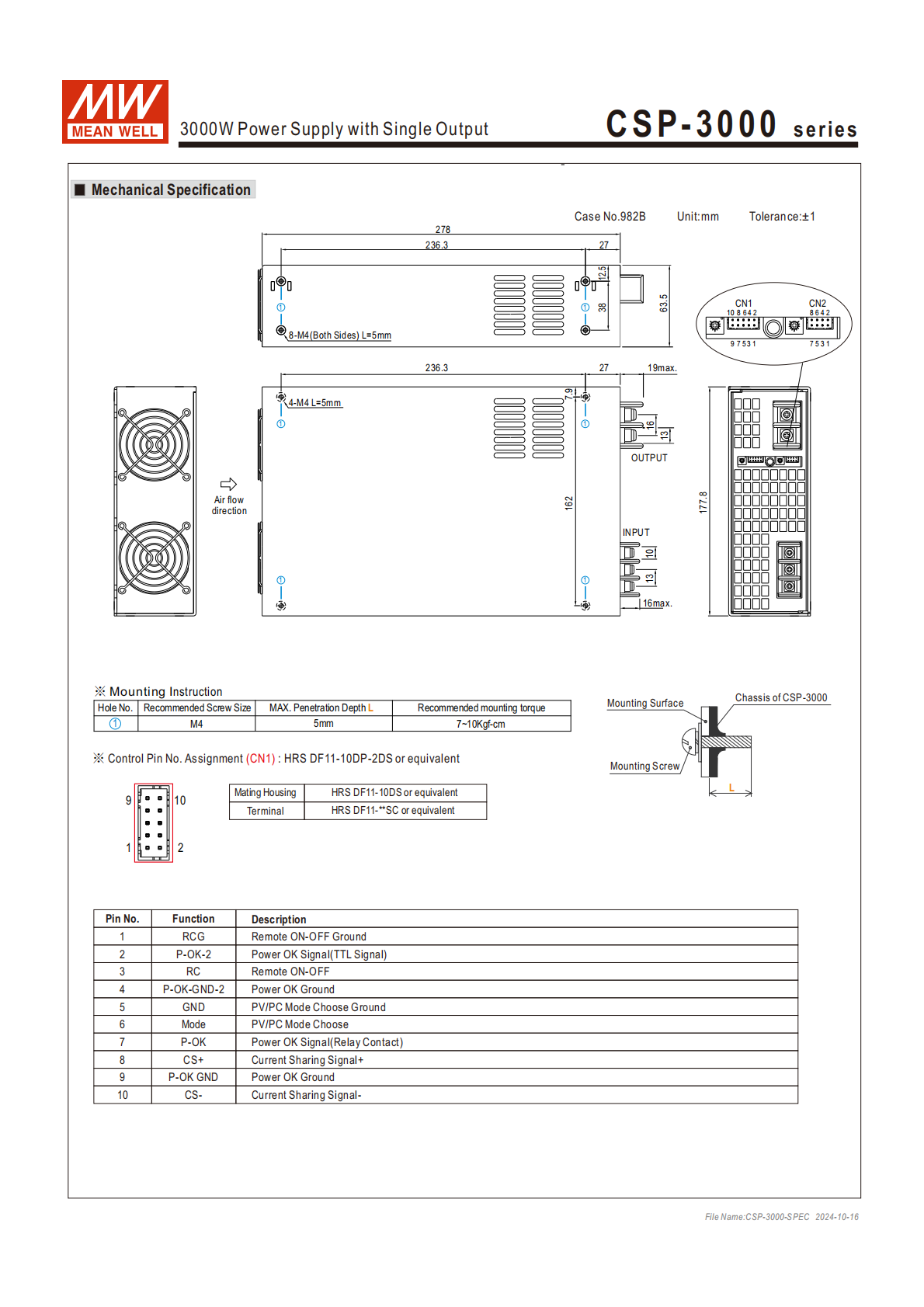

?? 機械尺寸與安裝
尺寸：278 × 177.8 × 63.5 mm（2U高度）
安裝孔位：8個M4螺絲孔
推薦安裝扭矩：7–10 kgf-cm
?? 引腳定義
CN1（10針）
| 引腳 | 功能說明 |
|---|---|
| 1 | RCG |
| 2 | P-OK-2（TTL信號） |
| 3 | RC |
| 4 | P-OK-GND-2 |
| 5 | GND |
| 6 | Mode（PV/PC模式選擇） |
| 7 | P-OK（繼電器觸點） |
| 8 | CS+ |
| 9 | P-OK GND |
| 10 | CS- |

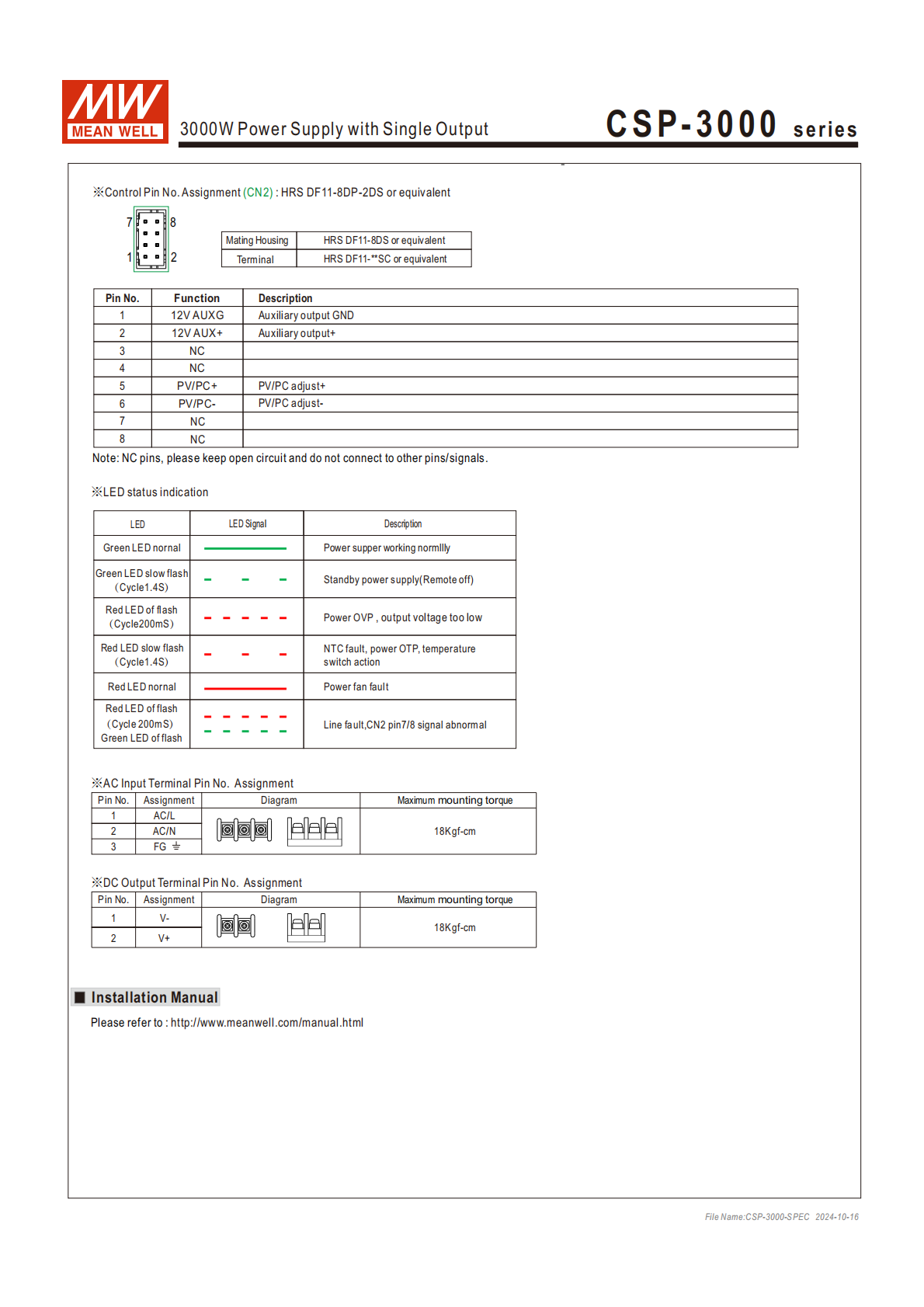

CN2（8針）
| 引腳 | 功能說明 |
|---|---|
| 1 | AUX GND |
| 2 | AUX+（12V/0.4A） |
| 3–4 | NC |
| 5 | PV/PC+ |
| 6 | PV/PC- |
| 7–8 | NC |
?? LED狀態指示
| LED狀態 | 說明 |
|---|---|
| 綠色常亮 | 正常工作 |
| 綠色慢閃 | 待機（Remote off） |
| 紅色快閃 | 過壓/欠壓故障 |
| 紅色慢閃 | 過溫/NTC故障 |
| 紅色常亮 | 風扇故障 |
| 紅色快閃（周期200ms） | CN2 PIN7/8異常 |
?? 包裝信息
單臺重量：4kg
包裝規格：4臺/箱，16kg，1.39 CUET
