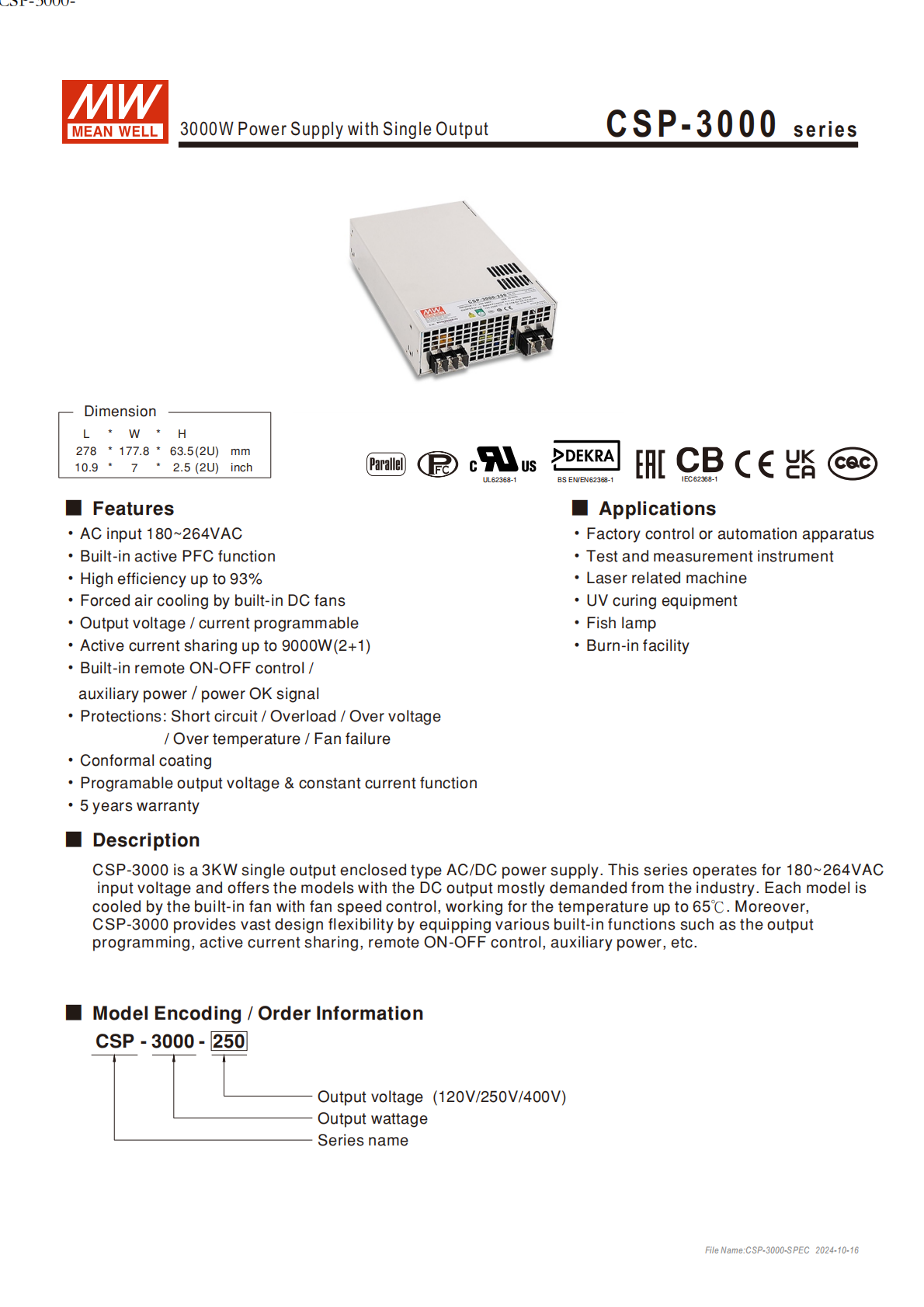

MEAN WELL CSP-3000 系列是一款3000W 單組輸出機殼型 AC-DC 電源供應器，輸入電壓范圍180~264VAC，提供120V/250V/400V三種輸出電壓規格，額定電流分別為 25A/12A/7.5A，效率高達93% ，內建主動式 PFC、強制風冷等功能，支持輸出電壓 / 電流可調、3 臺并聯（最大 9000W） ，具備短路 / 過負載等多重保護，適用于工業控制、激光設備等場景，享有5 年保固。

一、產品概述

• 品牌與系列：MEAN WELL（明緯）CSP-3000 系列

• 產品類型：3000W 單組輸出機殼型交流變直流（AC-DC）電源供應器

• 核心定位：滿足工業場景高功率、高穩定性需求，支持靈活擴展與多重保護

• 保固期限：5 年

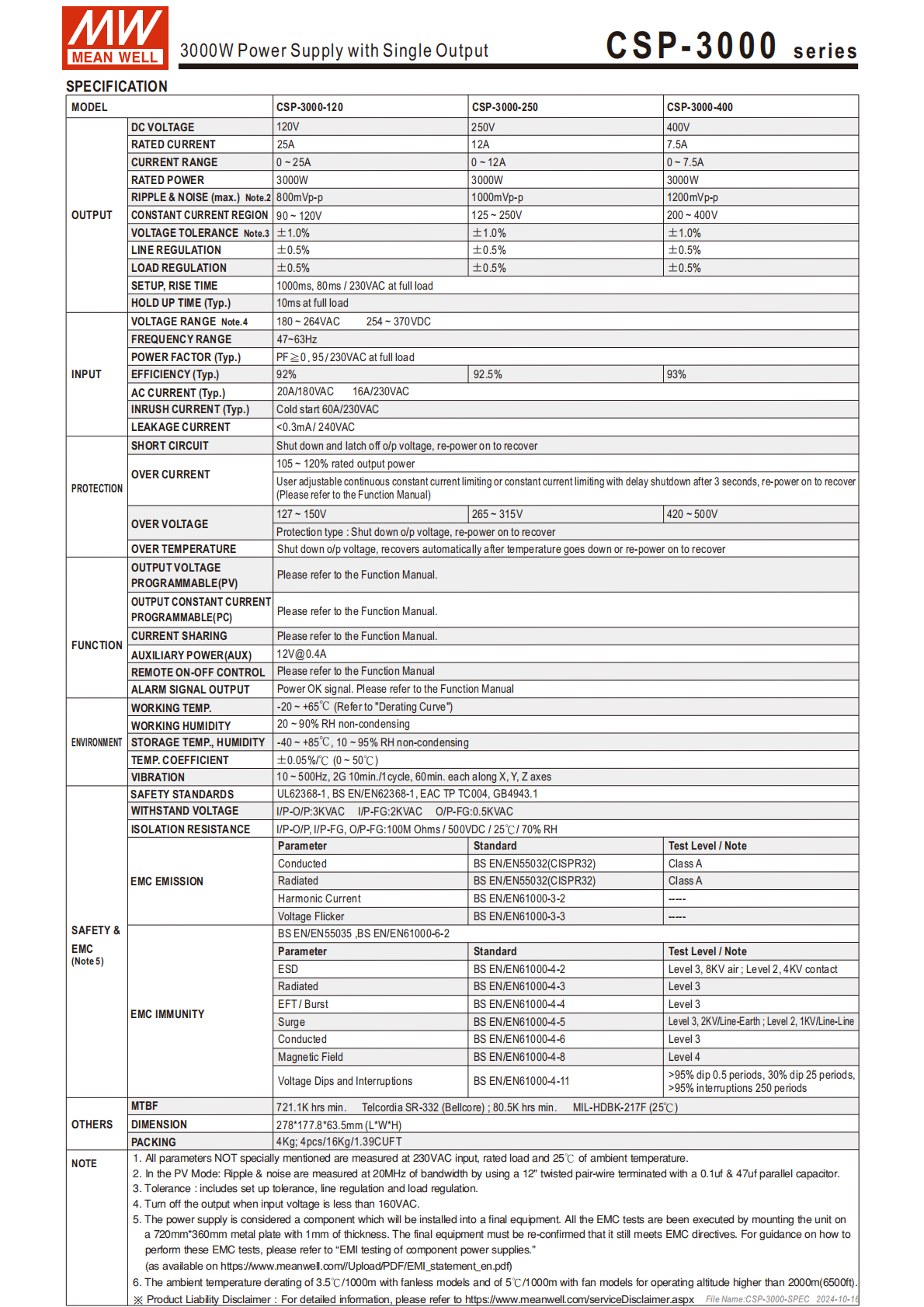

二、核心參數規格

（1）輸入?yún)?shù)

（2）輸出參數（分機型）

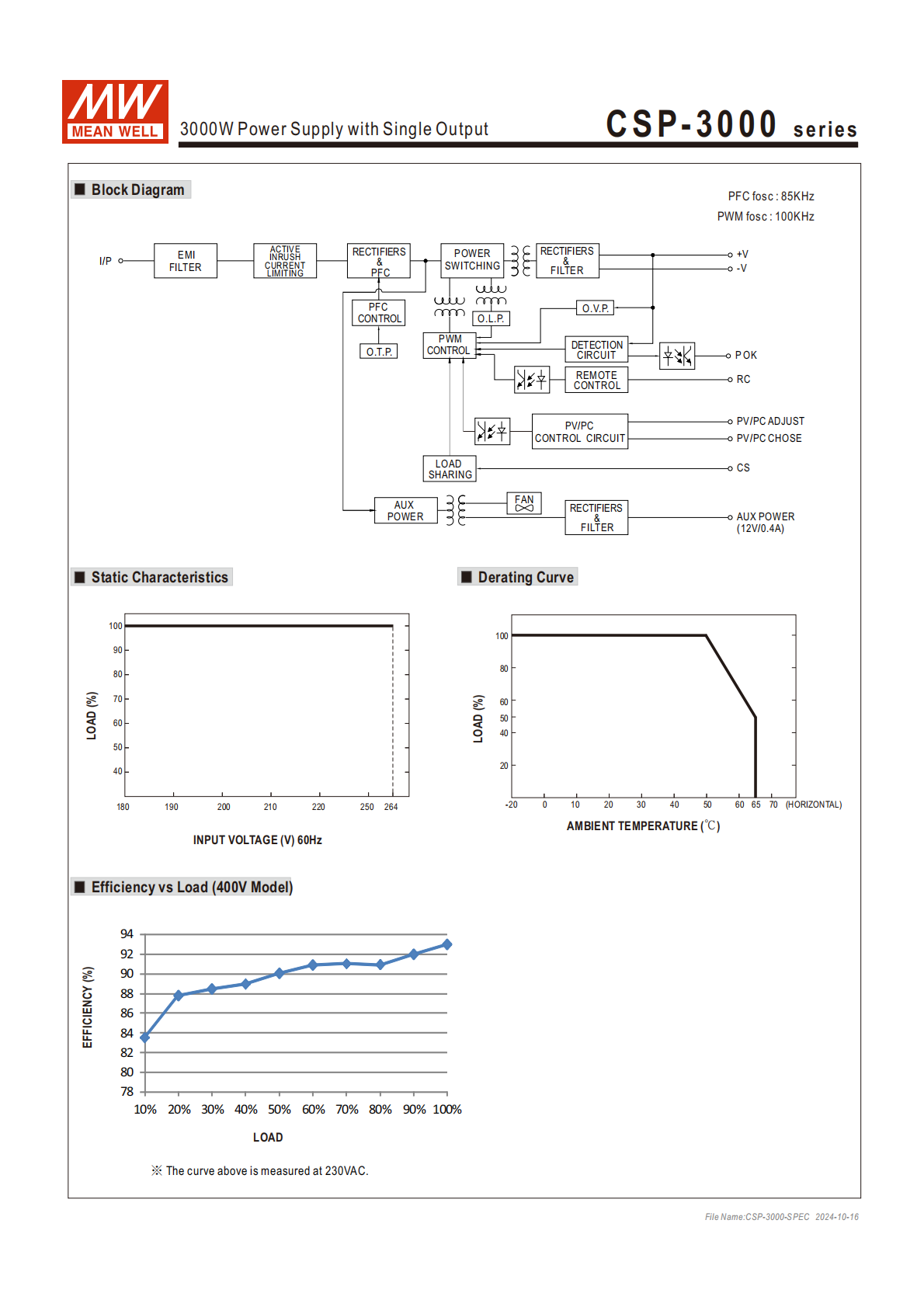

（3）效率與環境參數

• 效率：最高 93%（CSP-3000-400 Typ.），最低 92%（CSP-3000-120 Typ.）

• 工作溫度：-20~+65℃（需參考減額曲線，海拔超 2000 米時需降額）

• 存儲溫度：-40~+85℃

• 工作濕度：10~95% RH（無冷凝）

• 溫度系數：±0.05%/℃（0~50℃）

三、核心功能與操作

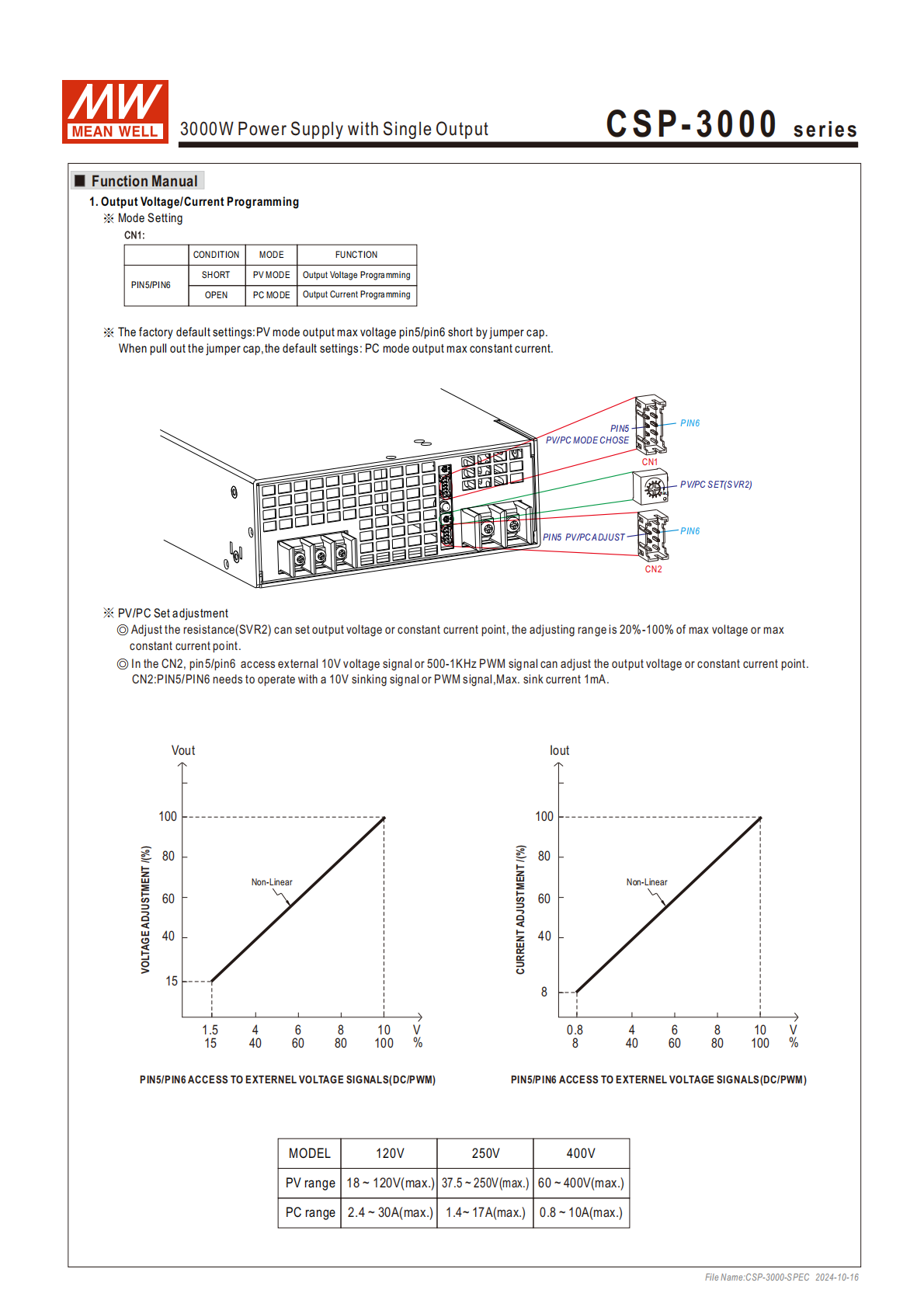

（1）調節功能（PV/PC 模式）

• 模式切換：通過 CN1 的 PIN5/PIN6 短路（PV 模式，電壓調整）或開路（PC 模式，電流調整）

• 調整范圍：電壓 / 電流為最高值的 20%~100%（可通過 SVR2 電阻或外部 0-10V 電壓 / PWM 信號調節）

• 各機型調節范圍：

• PV 范圍：18~120V（120V 機型）、37.5~250V（250V 機型）、60~400V（400V 機型）

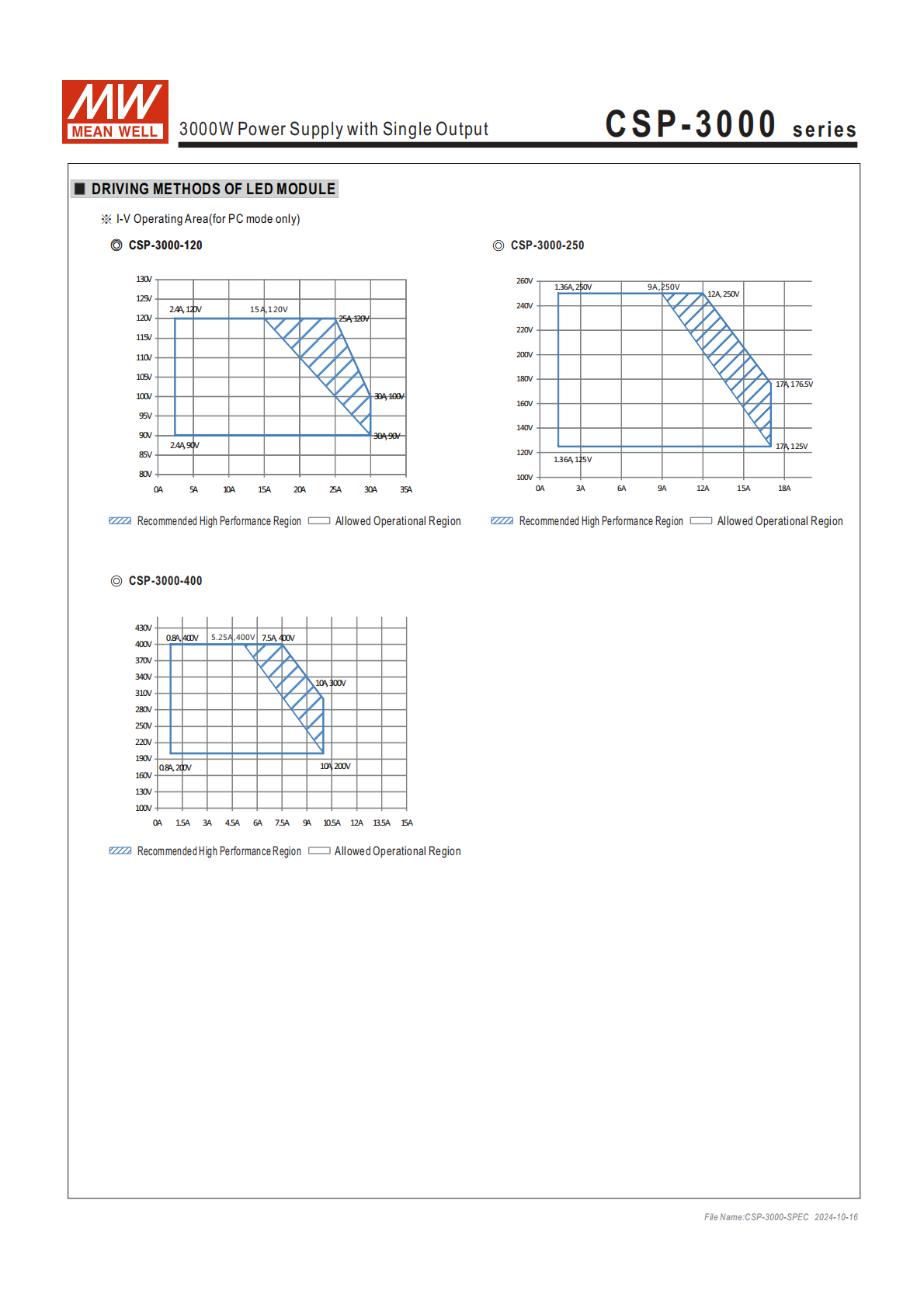

• PC 范圍：2.4~30A（120V 機型）、1.4~17A（250V 機型）、0.8~10A（400V 機型）

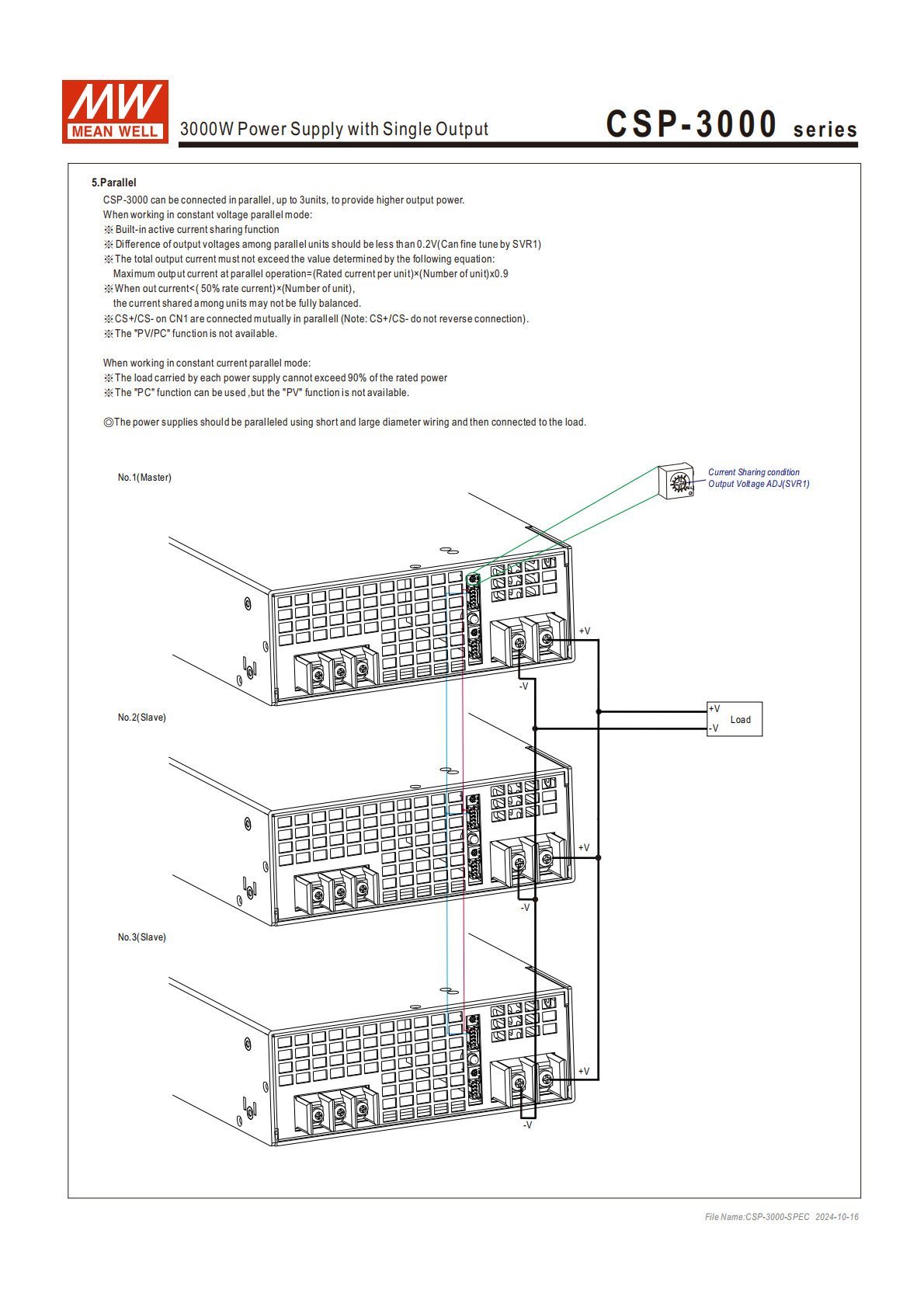

（2）并聯功能

• 最大并聯數量：3 臺（2+1），最大輸出功率 9000W

• 恒壓并聯要求：輸出電壓差異＜0.2V（SVR1 微調），總電流≤各組額定電流 × 組數 ×0.9

• 恒流并聯要求：單臺負載≤額定功率 90%，僅 PC 功能可用

• 連接要求：CN1 的 CS+/CS - 需對應并聯（不可反接），用短粗導線連接負載

（3）控制與警報功能

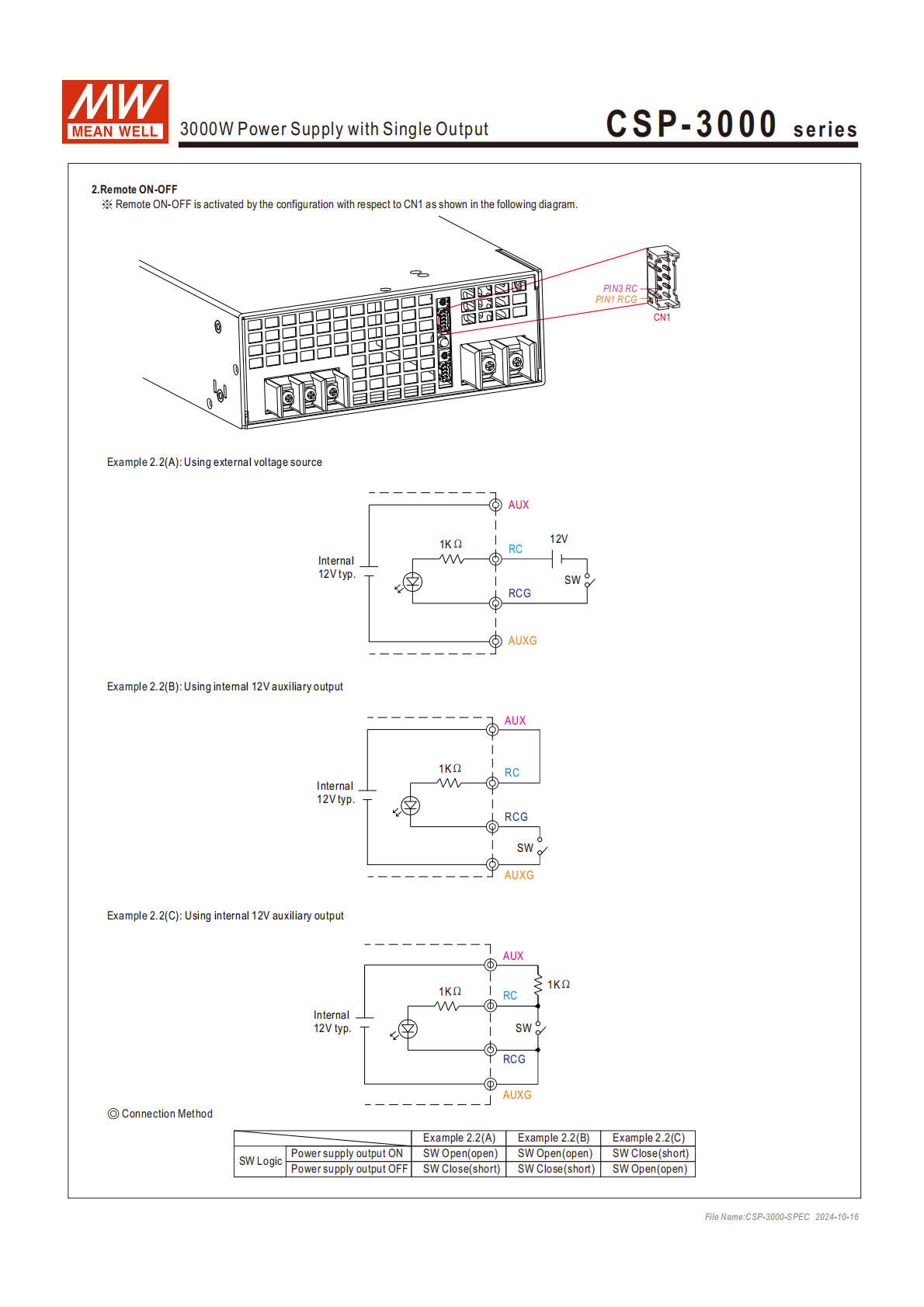

• 遙控開 / 關：通過 CN1 配置，支持外部電壓、內部 12V 輔助電源控制（開關通斷邏輯隨配置不同）

• 輔助電源：12V@0.4A（AUX POWER）

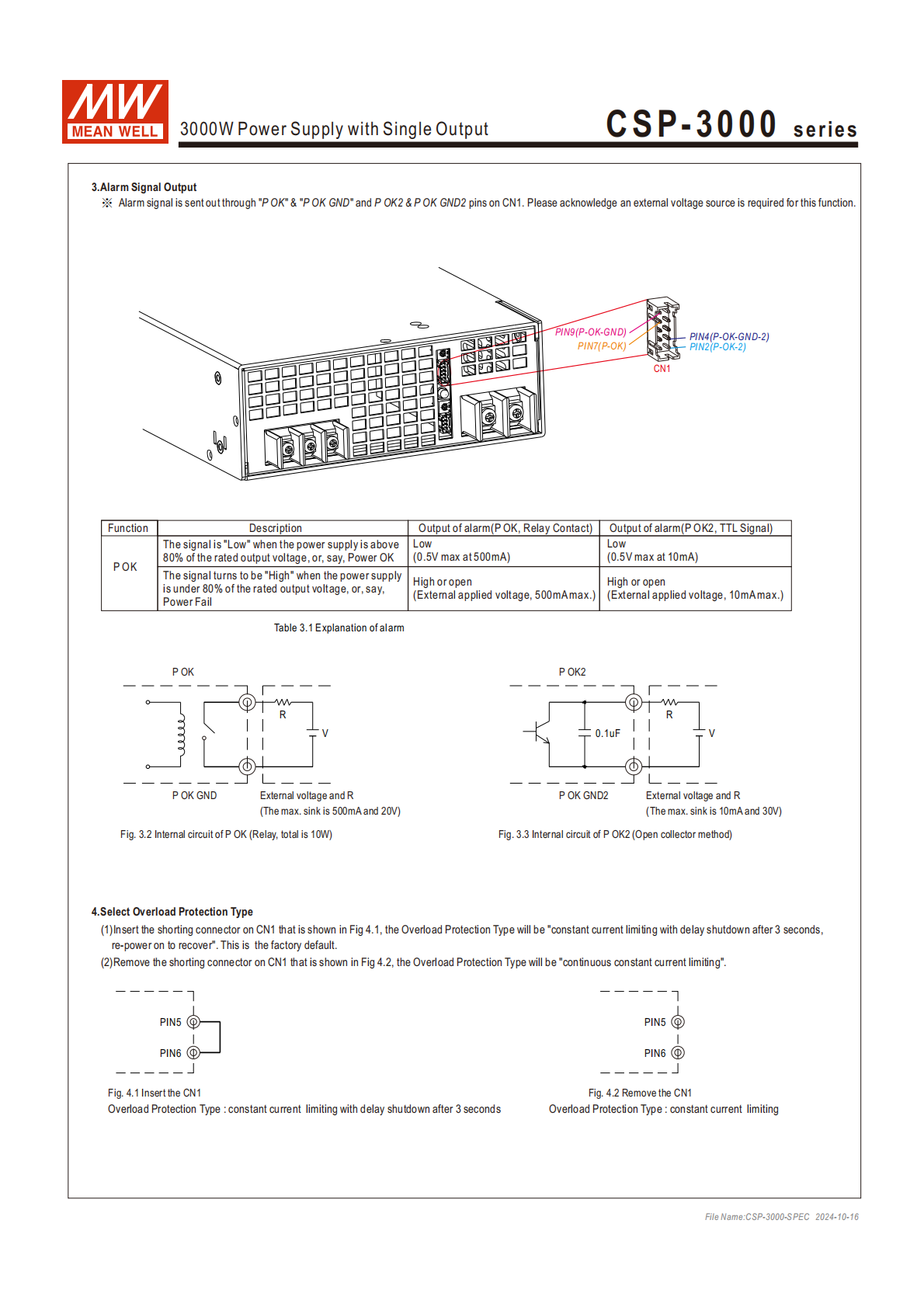

• 警報信號：通過 CN1 的 P OK（繼電器觸發，最大 500mA）和 P OK2（TTL 信號，最大 10mA）輸出，電源正常時為低電平，輸出＜80% 額定電壓時為高電平 / 開路

（4）保護功能

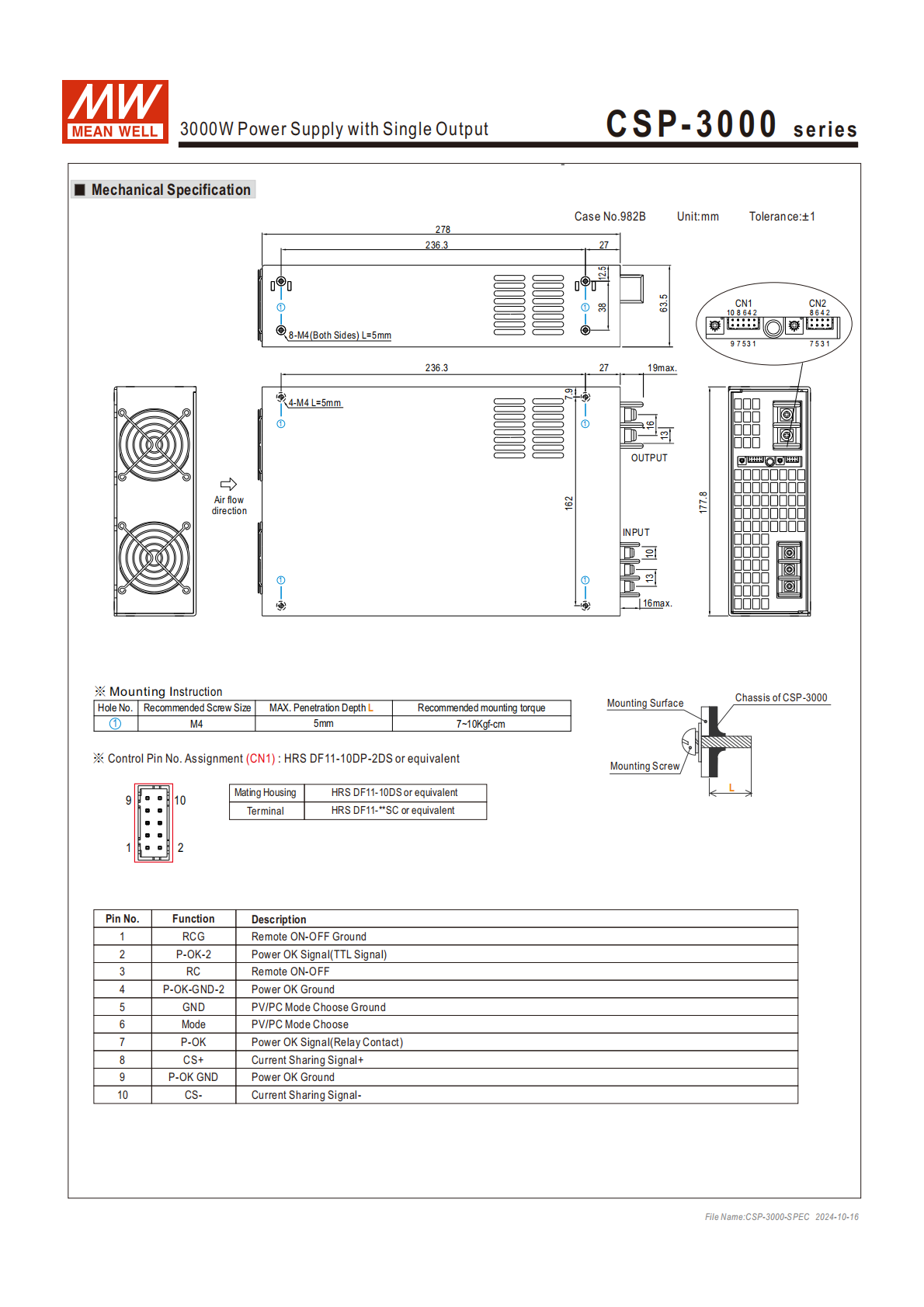

四、物理與安裝信息

• 尺寸：278×177.8×63.5mm（L×W×H），重量 4Kg，包裝 4 臺 / 16Kg/1.39CUFT

• 安裝要求：使用 M4 螺絲，最大穿透深度 5mm，推薦安裝扭矩 7~10Kgf-cm

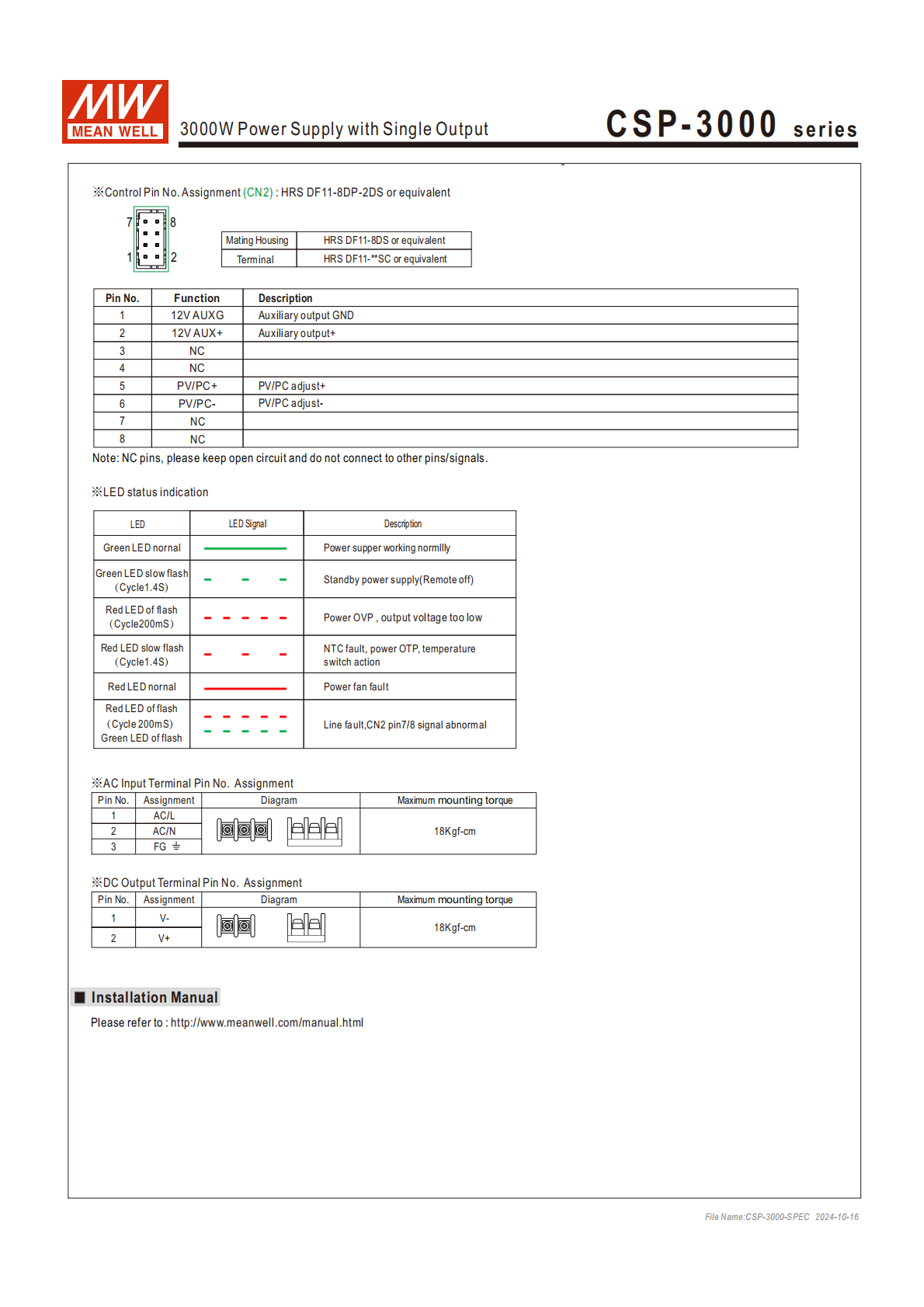

• 端子規格：CN1（HRS DF11-10DP-2DS）、CN2（HRS DF11-8DP-2DS），AC 輸入 / DC 輸出端子擰緊扭矩 18Kgf-cm

• LED 指示：綠色常亮（正常）、綠色慢閃（待機）、紅色快閃（過壓 / 輸出過低）等 6 種狀態

五、應用場景

• 工業控制或自動化裝置

• 測試和測量儀器

• 激光相關類機器

• UV 固化設備、魚燈、老化設備

六、安規與 EMC

• 安全規范：UL62368-1、BS EN/EN62368-1、EAC TP TC004、GB4943.1

• 耐壓與絕緣：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗 100M Ohms（500VDC/25℃/70% RH）

• 電磁兼容：發射符合 BS EN/EN55032（CISPR32）Class A；抗擾度符合 BS EN/EN61000 系列標準（ESD Level 3 等）

4. 關鍵問題與答案

問題 1：CSP-3000 系列有哪些輸出規格可選？不同機型的核心輸出參數有何差異？

答案：該系列提供 3 種輸出規格機型，核心差異如下：

問題 2：CSP-3000 系列如何實現并聯擴容？并聯時需注意哪些關鍵要求？

答案：該系列支持最多 3 臺并聯（2+1），最大輸出功率可達 9000W，并聯要求分兩種模式：

• 恒壓并聯：① 內置主動式均流功能，需通過 SVR1 微調使各單元輸出電壓差異＜0.2V；② 總輸出電流≤各組額定電流 × 組數 ×0.9；③ 總電流＜50%× 電源數量時，電流可能不均衡；④ CN1 的 CS+/CS - 需對應并聯（不可反接）；⑤ PV/PC 功能不可用。

• 恒流并聯：① 單臺負載≤額定功率 90%；② PC 功能可用，PV 功能不可用；③ 需用短粗導線并聯后連接負載。

問題 3：CSP-3000 系列的保護功能有哪些？過負載保護有兩種模式，如何切換與區分？

答案：該系列具備短路、過負載、過電壓、過溫度、風扇失效5 種保護功能，其中過負載保護的兩種模式切換與差異如下：
