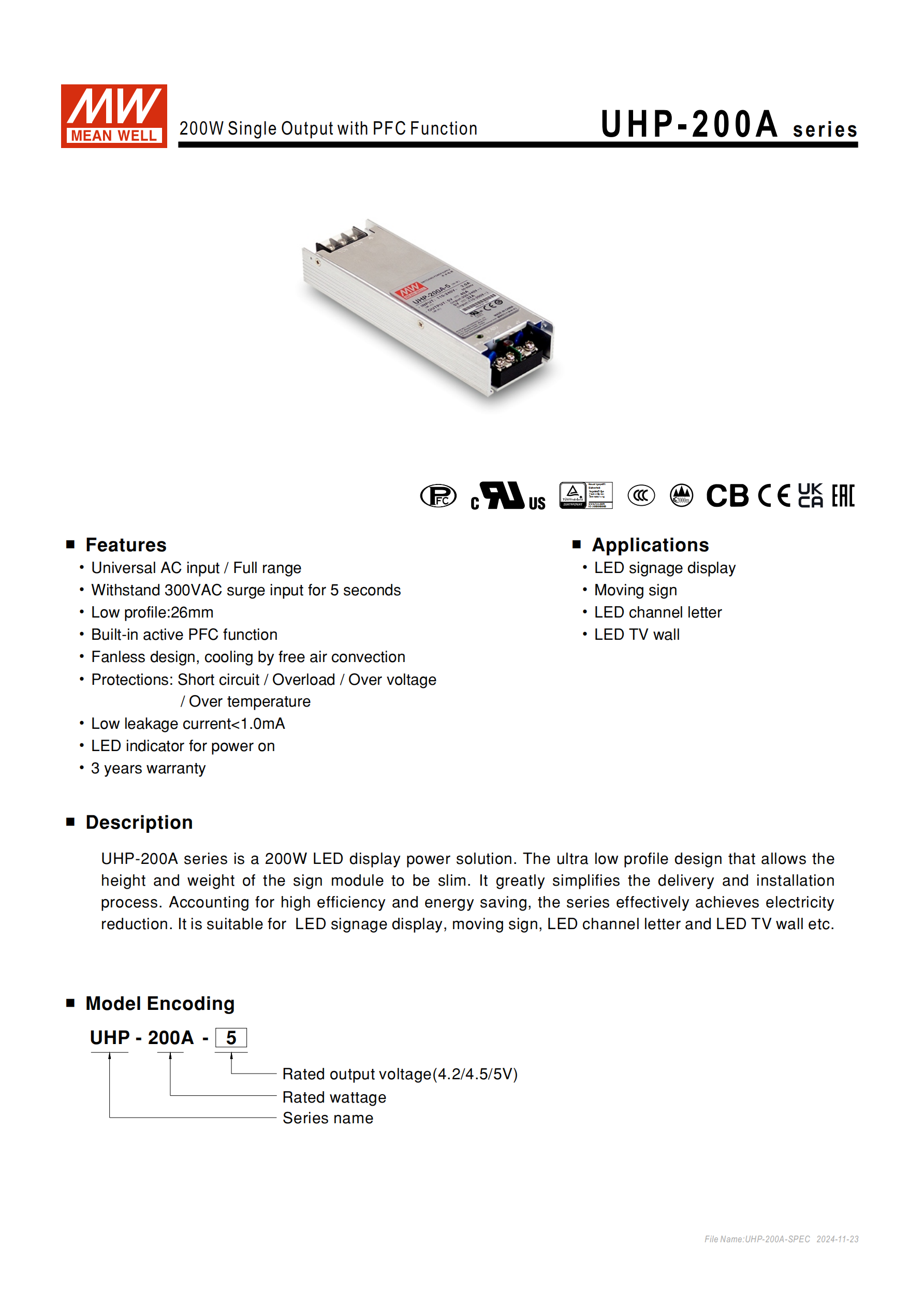

UHP-200A 系列是一款200W 單組輸出帶 PFC 功能的 LED 顯示屏驅動電源，具備國際通用 90~264VAC 輸入、300VAC 浪涌輸入 5 秒承受能力、26mm 超低高度、無風扇自然風冷等特性，提供短路 / 過負載 / 過電壓 / 過溫度四重保護，輸出電壓涵蓋 4.2V/4.5V/5V 三種規格，額定電流均為 40A，適用于 LED 電子指示牌、顯示屏等場景，通過多項安規認證，享有 3 年保固。
產品名稱：UHP-200A 系列電源
核心定位：200W 單組輸出帶有 PFC 功能的 LED 顯示屏驅動電源
核心優勢：超低高度（26mm）設計，簡化交貨與安裝；高效率節能，減少電力消耗；無風扇自然風冷，低漏電流（<1.0mA）
保固期限：3 年
應用場景：LED 電子指示牌、顯示屏、LED 發光字、LED 電視墻
二、型號編碼規則
| 編碼組成 | 含義說明 |
|---|---|
| UHP-200A | 系列名稱 + 輸出功率（200W） |
| 后綴數字 | 輸出電壓（4.2/4.5/5 代表 4.2V/4.5V/5V） |

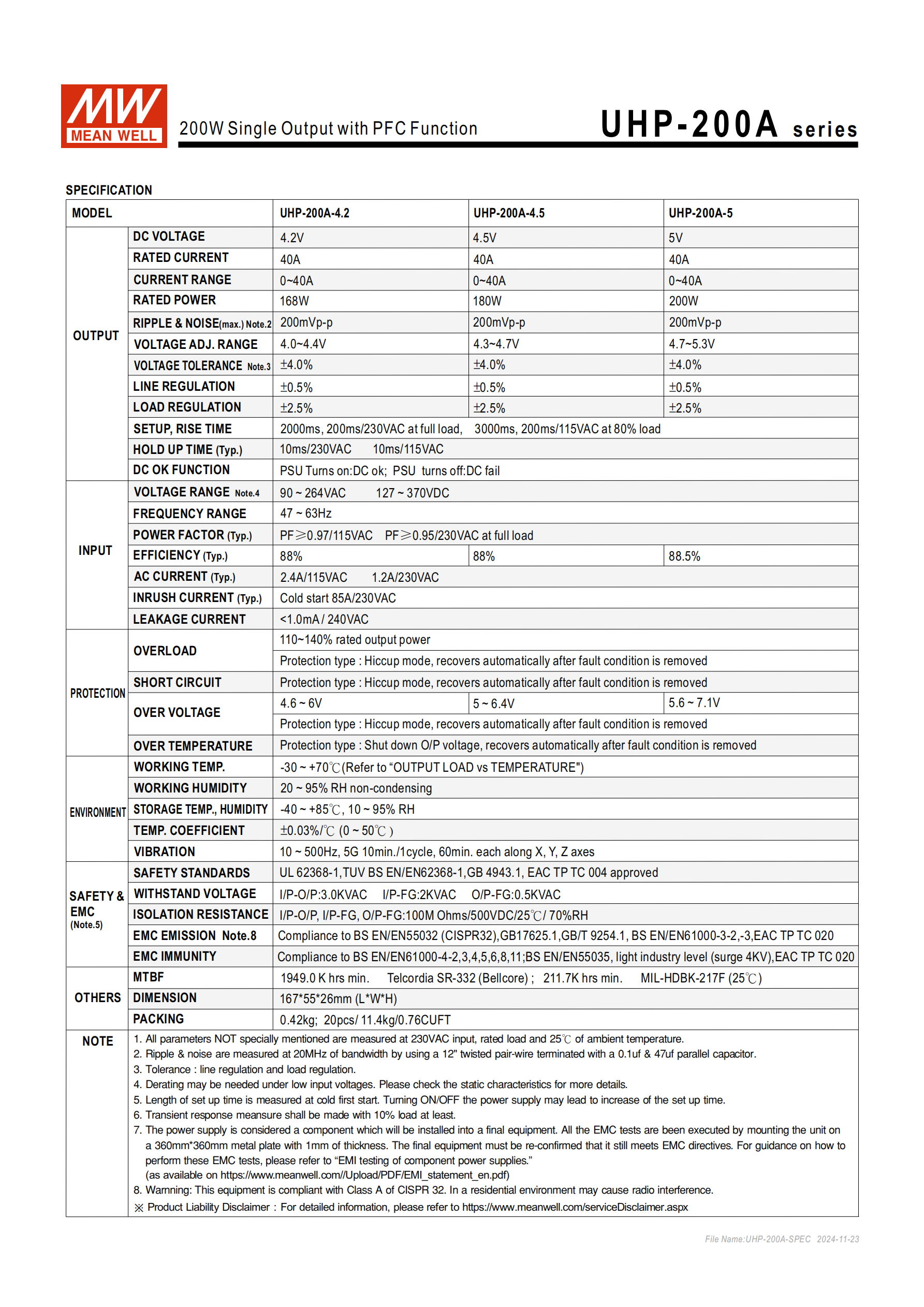

三、電氣規格詳情
（1）輸出參數
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| UHP-200A-4.2 | 4.2V | 40A | 0~40A | 168W | 200mVp-p | 4.0~4.4V | ±0.5%（線性）、±2.5%（負載）、±4.0%（總精度） |
| UHP-200A-4.5 | 4.5V | 40A | 0~40A | 180W | 200mVp-p | 4.3~4.7V | ±0.5%（線性）、±2.5%（負載）、±4.0%（總精度） |
| UHP-200A-5 | 5V | 40A | 0~40A | 200W | 200mVp-p | 4.7~5.3V | ±0.5%（線性）、±2.5%（負載）、±4.0%（總精度） |
（2）輸入?yún)?shù)
電壓范圍：90~264VAC（交流）、127~370VDC（直流）
頻率范圍：47~63Hz
功率因素（Typ.）：PF≥0.97（115VAC 滿載）、PF≥0.95（230VAC 滿載）
效率（Typ.）：UHP-200A-4.2/5 為 88%，UHP-200A-4.5 為 88.5%
交流電流（Typ.）：2.4A/115VAC、1.2A/230VAC
浪涌電流（Typ.）：冷啟動 85A/230VAC
漏電流：<1.0mA/240VAC
（3）其他電氣特性
啟動 / 上升時間：2000ms（230VAC 滿載）、3000ms（115VAC 80% 負載），上升時間均為 200ms
保持時間（Typ.）：10ms/230VAC、10ms/115VAC
DC OK 功能：PSU 開啟時 DC ok，關斷時 DC fail
溫度系數：±0.03%/℃（0~50℃）
四、保護功能
| 保護類型 | 觸發條件 | 保護模式 | 恢復方式 |
|---|---|---|---|
| 過負載 | 額定輸出功率的 110%~140% | 打嗝模式 | 異常條件移除后自動恢復 |
| 短路 | 輸出短路 | 打嗝模式 | 異常條件移除后自動恢復 |
| 過電壓 | 4.6~6V（4.2V 型號）、5~6.4V（4.5V 型號）、5.6~7.1V（5V 型號） | 打嗝模式 | 異常條件移除后自動恢復 |
| 過溫度 | 超出設定溫度閾值 | 關斷輸出電壓 | 異常條件移除后自動恢復 |
五、環境與安規

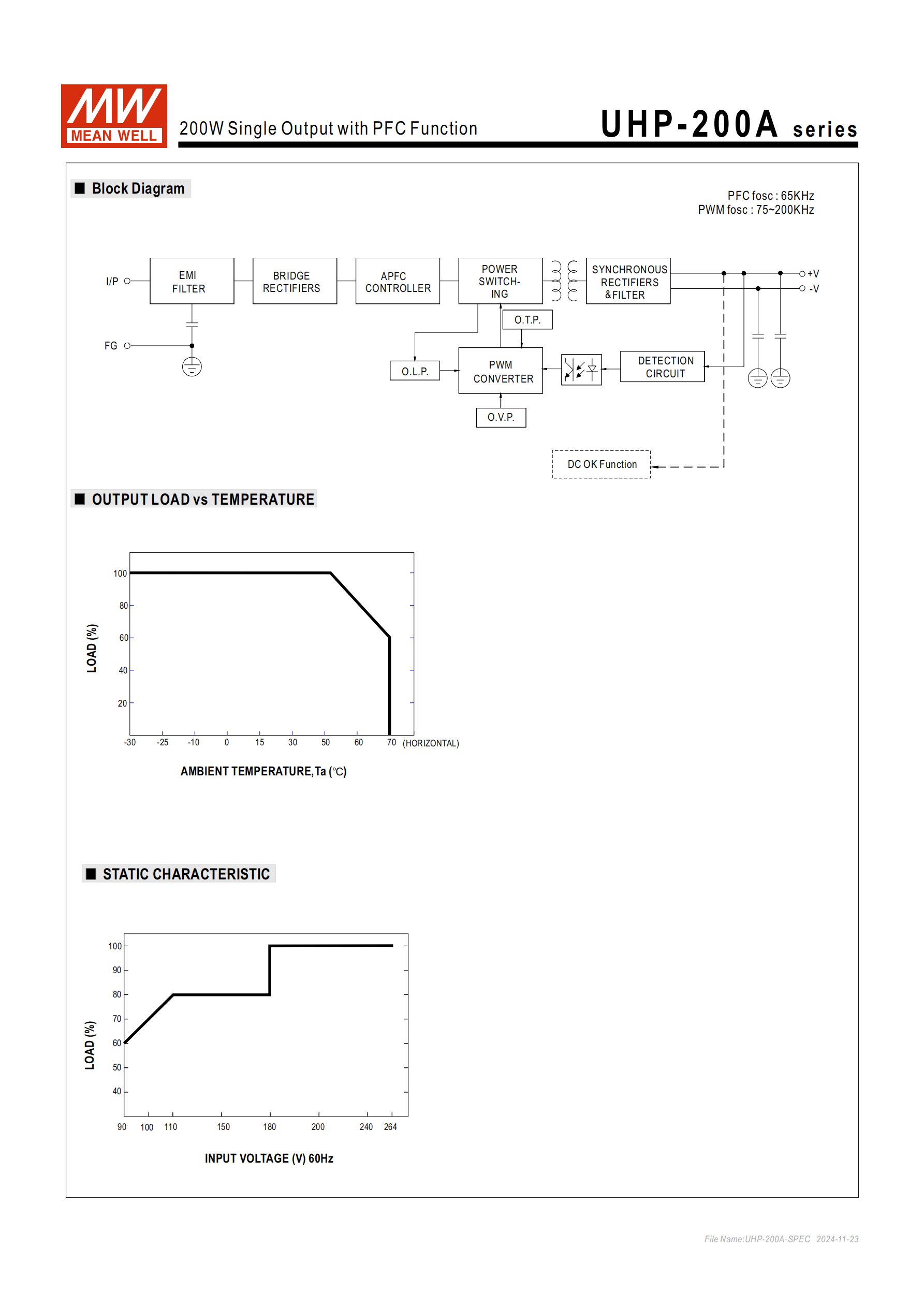

工作環境：溫度 - 30~+70℃（需參考減額曲線），濕度 20~95% RH（無冷凝）
儲存環境：溫度 - 40~+85℃，濕度 10~95% RH
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
安規認證：UL 62368-1、TUV BS EN/EN62368-1、GB 4943.1、EAC TP TC 004
耐壓規格：I/P-O/P:3.0KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：100M Ohms / 500VDC / 25℃/70%RH
電磁兼容：發射符合 BS EN/EN55032 等標準，抗擾度符合 BS EN/EN61000-4 等標準

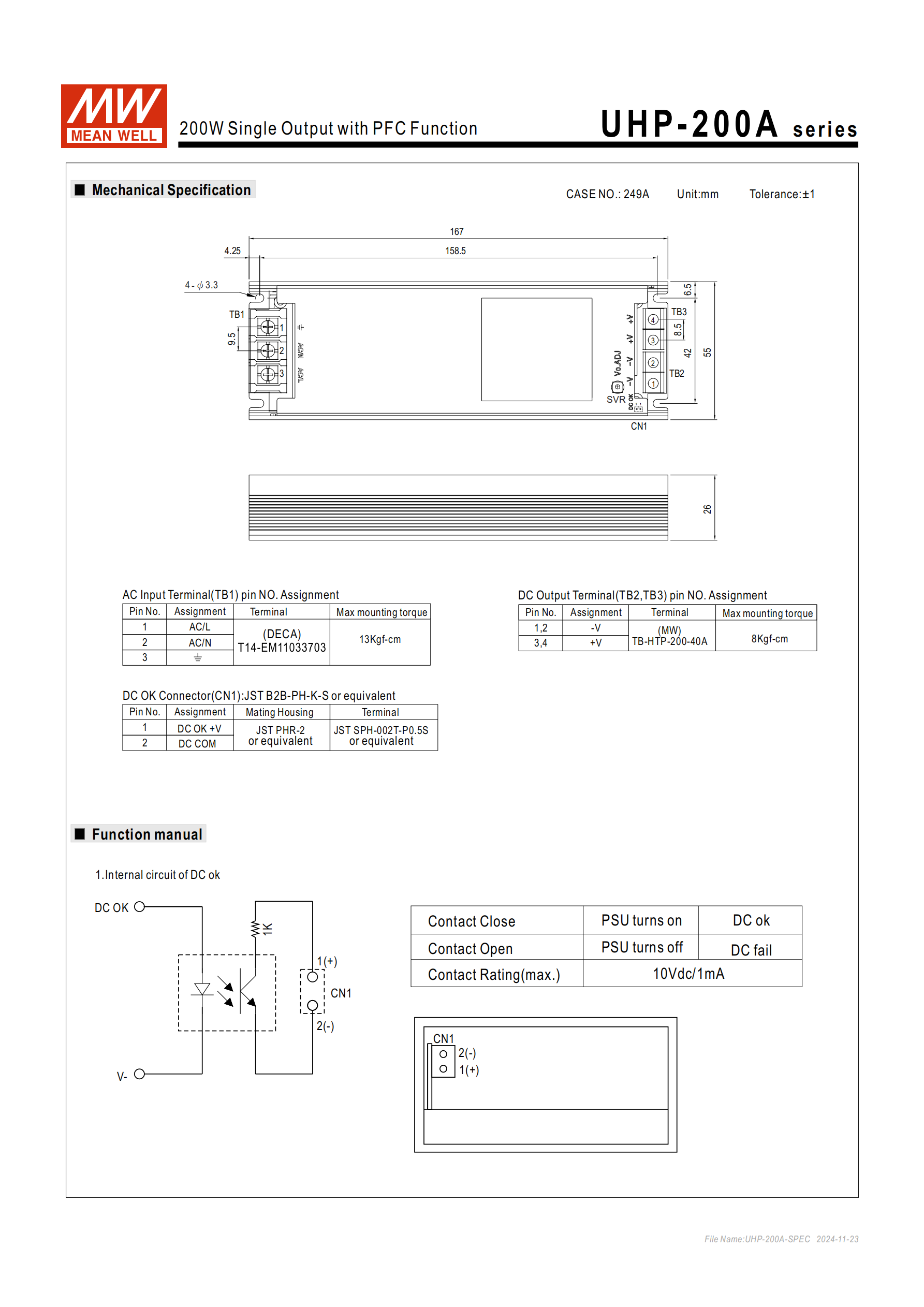

六、物理與安裝信息
尺寸（LWH）：1675526mm
重量：0.42kg
包裝規格：20pcs/11.4kg/0.76CUFT

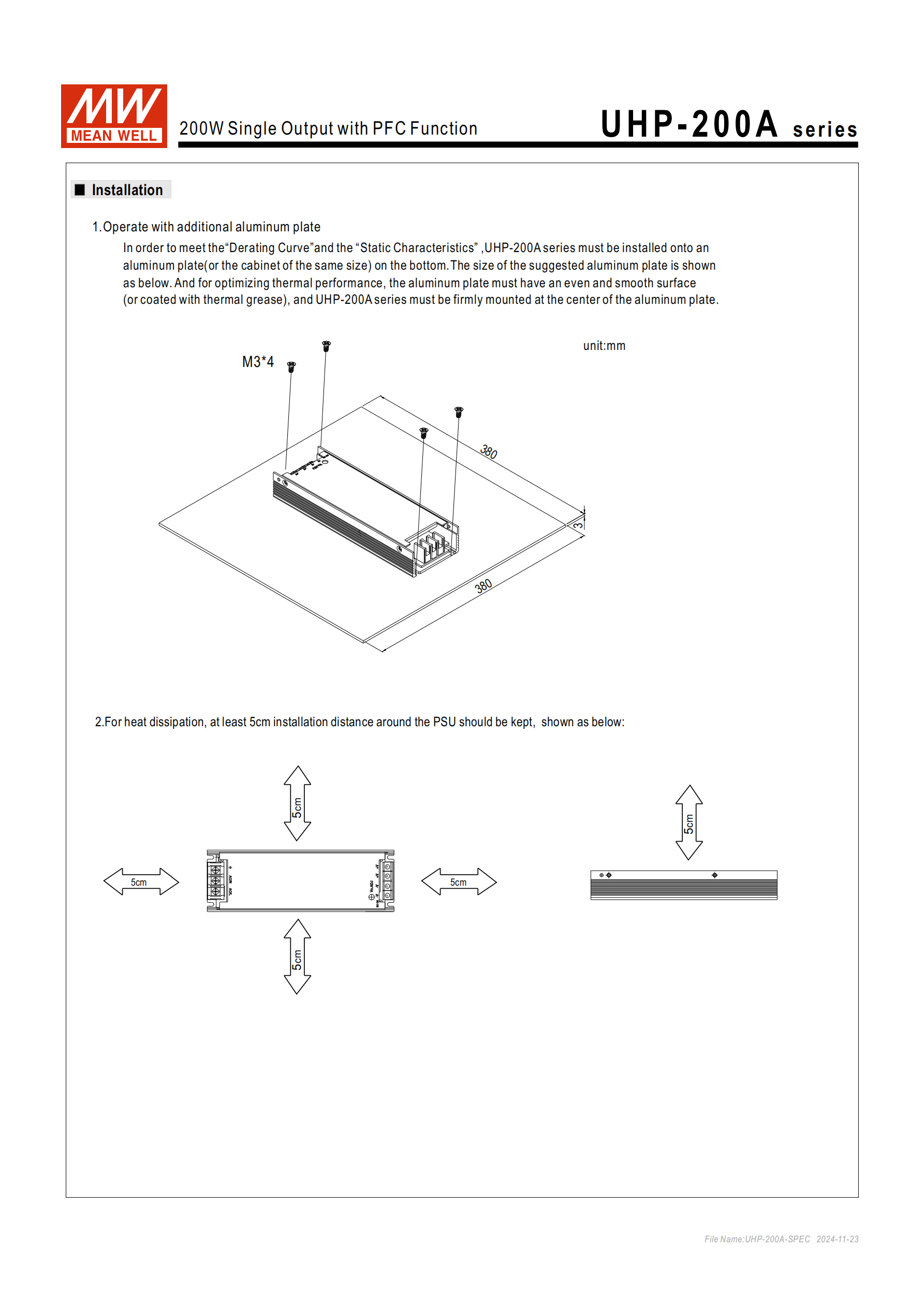

安裝要求：
必須安裝在鋁板（或同尺寸機殼）上，建議鋁板尺寸 380*380mm，表面光滑或涂散熱油，固定在中心位置
電源周圍預留至少 5cm 散熱空間
端子規格：交流輸入端子（TB1）、直流輸出端子（TB2/TB3）、DC OK 連接器（CN1）均有明確腳位定義和最大扭力要求
4. 關鍵問題
問題 1：UHP-200A 系列電源的核心輸出參數（電壓、電流、功率）有哪些規格，適用于哪些場景？
答案：輸出規格分為三類 ——①4.2V/40A/168W；②4.5V/40A/180W；③5V/40A/200W，三者紋波與噪聲最大均為 200mVp-p，電壓調整范圍分別為 4.0~4.4V、4.3~4.7V、4.7~5.3V；適用場景包括 LED 電子指示牌、LED 顯示屏、LED 發光字、LED 電視墻。
問題 2：UHP-200A 系列電源具備哪些保護功能，不同保護功能的觸發條件和恢復方式有何差異？
答案：具備過負載、短路、過電壓、過溫度四重保護。觸發條件與恢復方式：①過負載（額定功率 110%~140%）、短路、過電壓（按型號不同為 4.6~7.1V）：保護模式為打嗝模式，異常移除后自動恢復；②過溫度：保護模式為關斷輸出電壓，異常移除后自動恢復。
問題 3：UHP-200A 系列電源的輸入特性、安裝要求及安規認證情況如何，確保其在實際應用中的穩定性和安全性？
答案：①輸入特性：交流輸入 90~264VAC、頻率 47~63Hz，功率因素≥0.95（230VAC 滿載），效率≥88%，可承受 300VAC 浪涌輸入 5 秒，漏電流 < 1.0mA；②安裝要求：需固定在 380*380mm 鋁板上，周圍預留 5cm 散熱空間，保證自然風冷效果；③安規認證：通過 UL 62368-1、TUV BS EN/EN62368-1、GB 4943.1 等認證，耐壓和絕緣阻抗達標，電磁兼容符合多項標準，確保應用中的穩定性和安全性。
