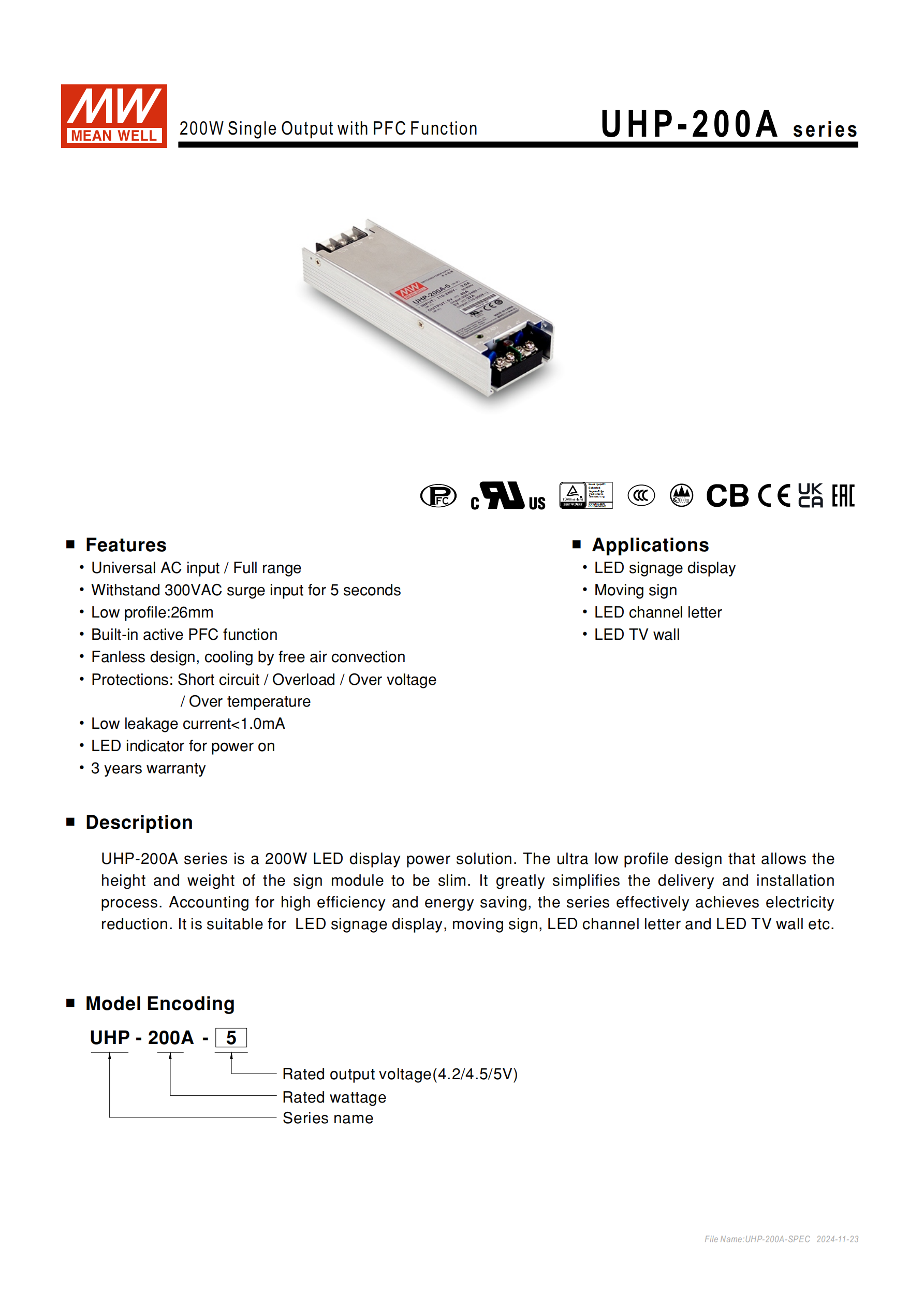

產品系列：UHP-200A系列
功率：200W
主要特性：?jiǎn)谓M輸出、內置PFC（功率因數校正）、超薄設計（高26mm）、無風扇自然冷卻
保護功能：短路、過載、過壓、過溫保護
適用領域：LED顯示屏、發光字、電視墻、電子指示牌等

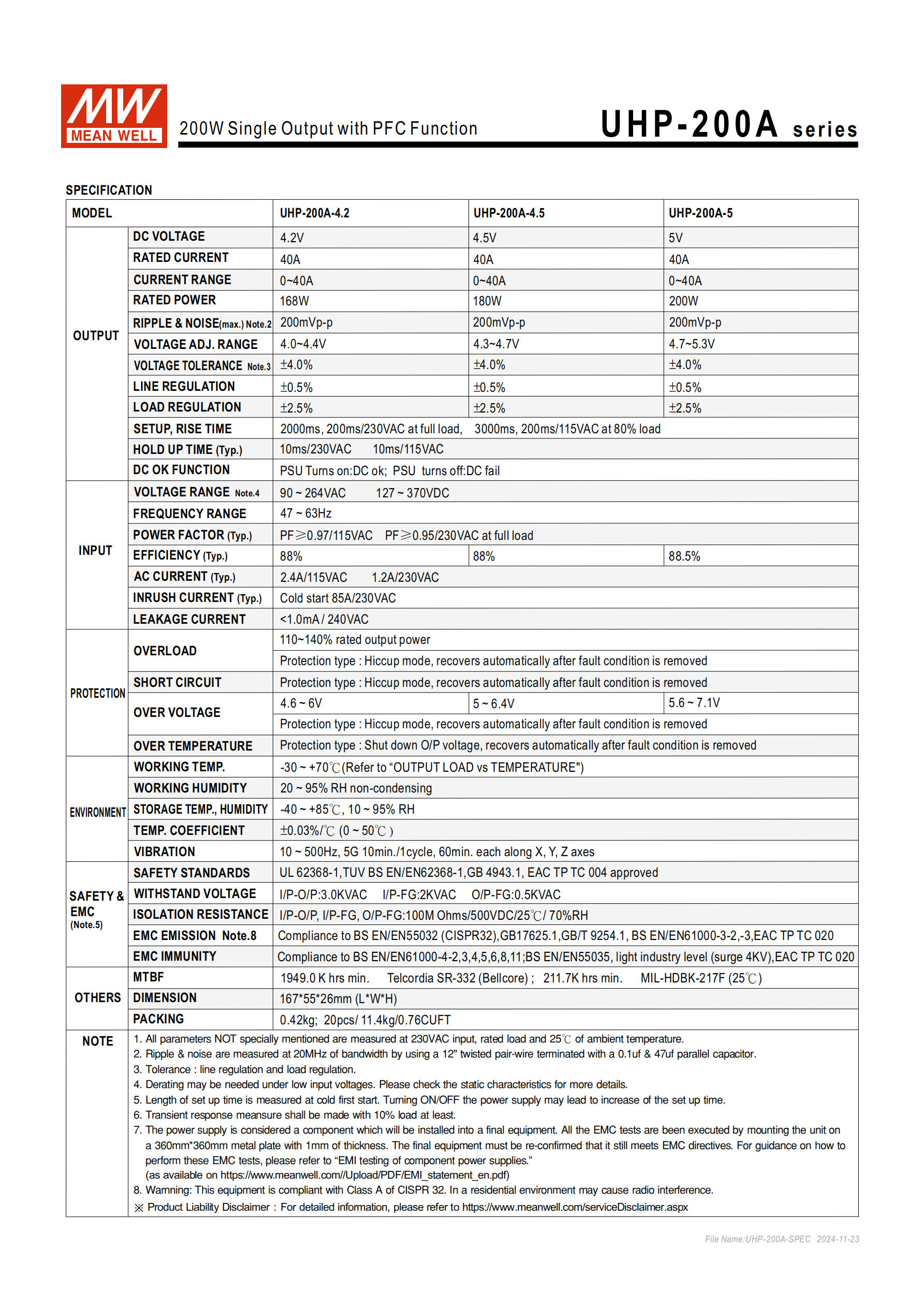

二、電氣規格
輸入電壓范圍：90–264VAC
輸出電壓型號：
UHP-200A-4.2（4.2V/40A）
UHP-200A-4.5（4.5V/40A）
UHP-200A-5（5V/40A）
效率：典型值 ≥ 88%
功率因數：≥ 0.95（230VAC滿載）
紋波與噪聲：≤ 200mVp-p
工作溫度：-30℃ ~ +70℃（需參考減額曲線）
三、保護與安全
保護模式：打嗝模式（異常移除后自動恢復）
過溫保護：關斷輸出，自動恢復
安規認證：UL 62368-1、TUV EN 62368-1、GB 4943.1、EAC TP TC 004
EMC標準：符合CISPR32 A級、GB/T 9254.1等

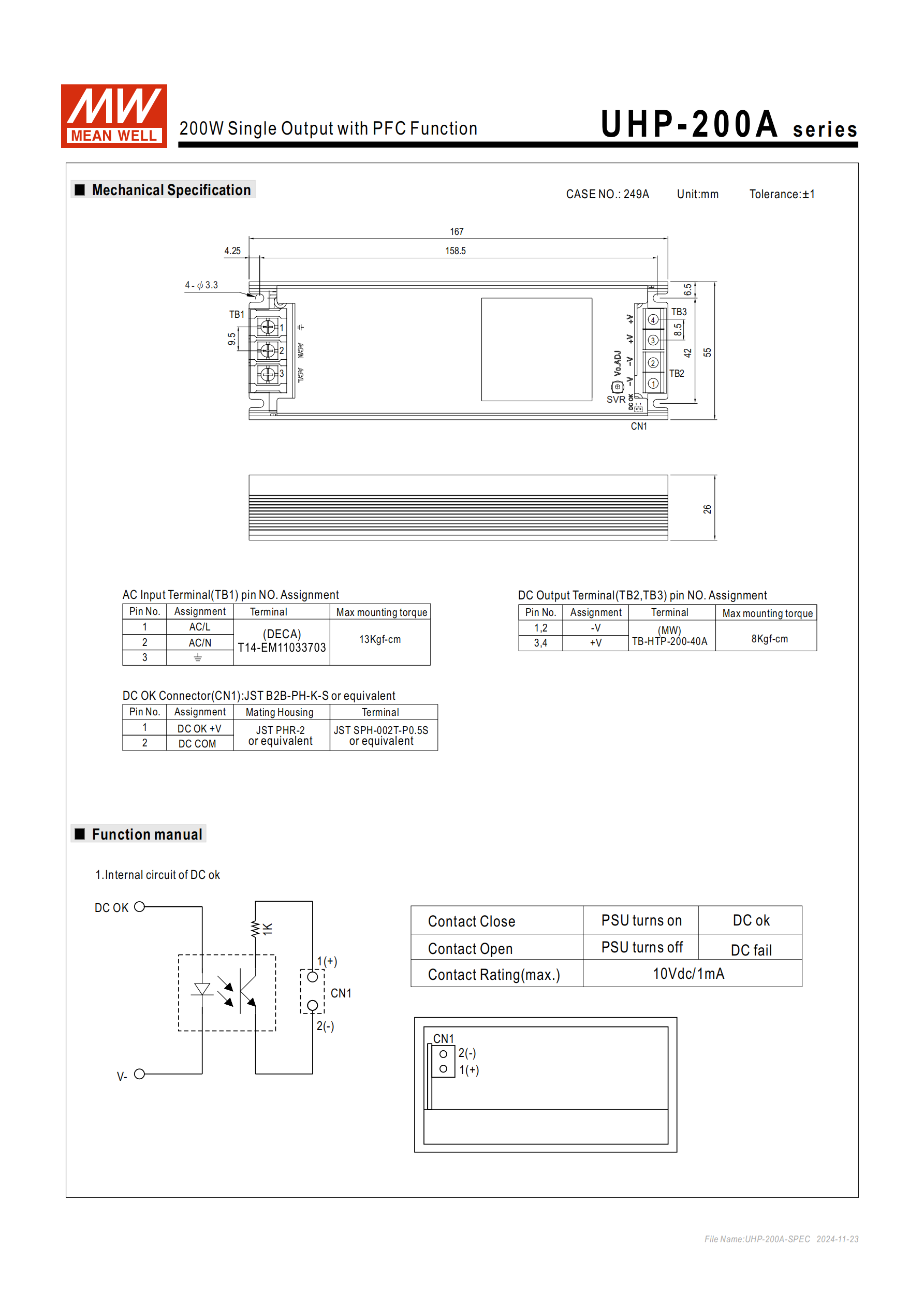

四、機械與安裝
尺寸：167 × 55 × 26 mm
重量：約0.42kg

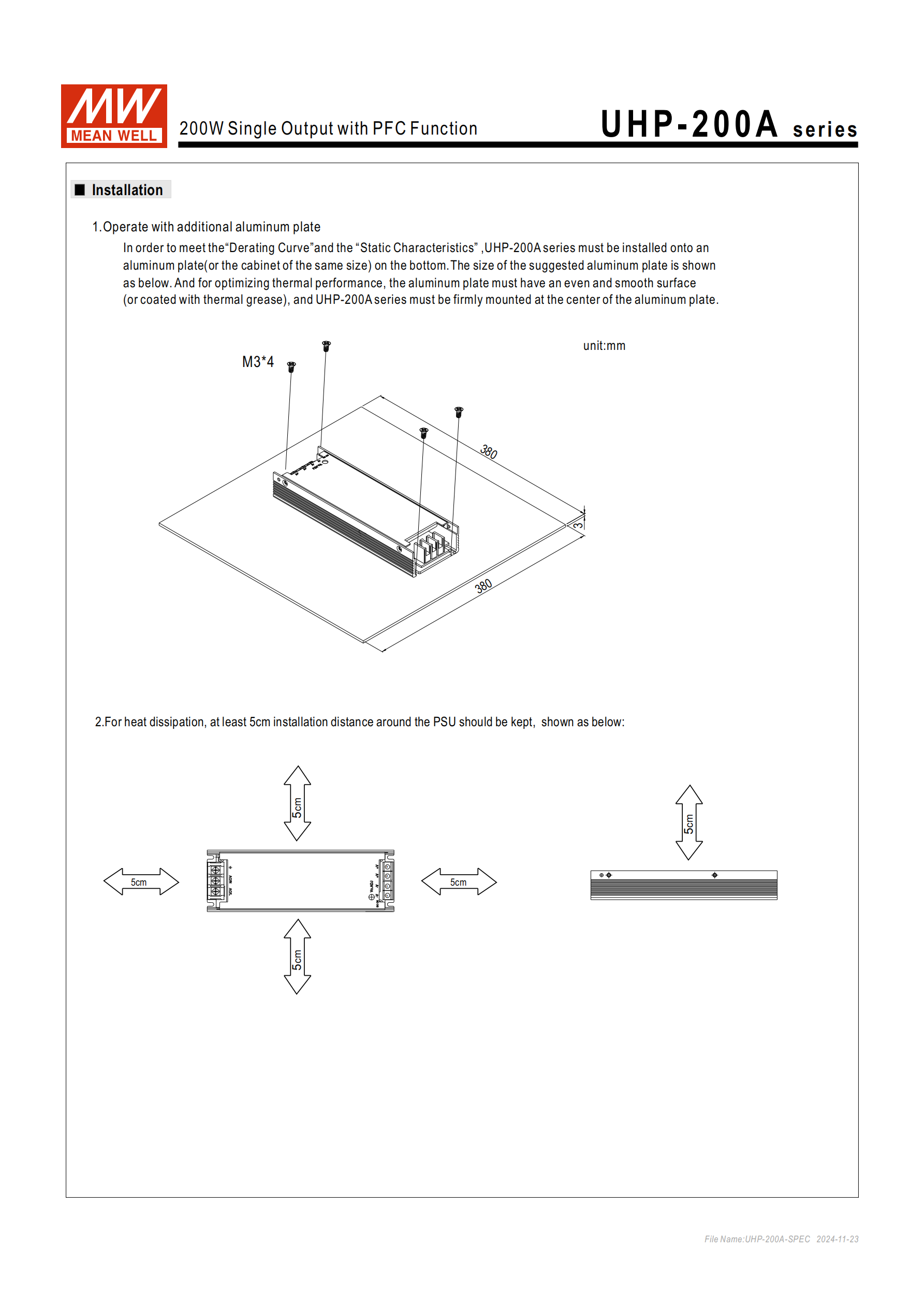

安裝要求：必須安裝在鋁板或機殼上以散熱，周圍至少預留5cm空間
接線端子：提供AC輸入和DC OK信號接口定義
五、功能說明
DC OK功能：用于指示電源狀態（正常/故障）

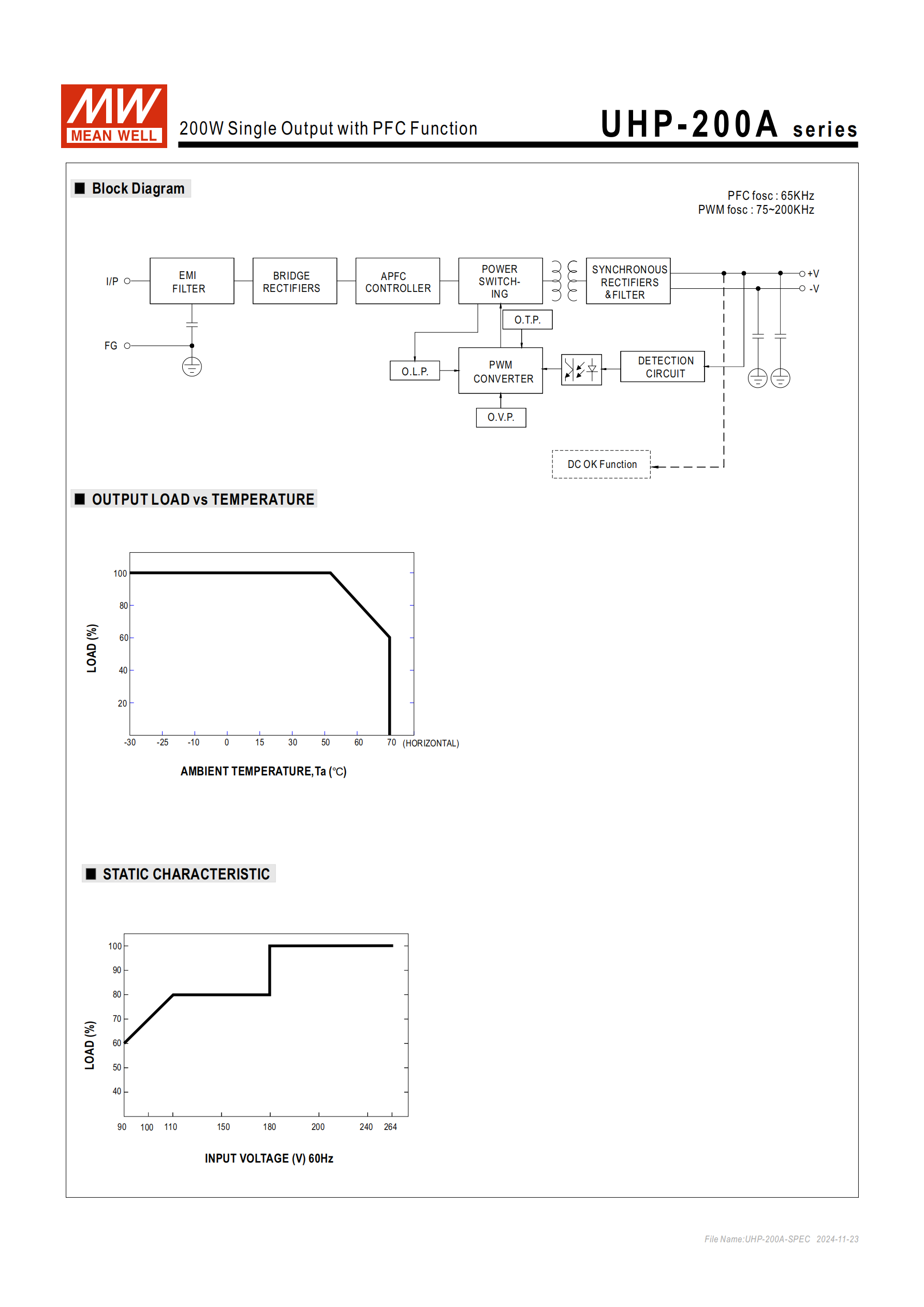

內置PFC與PWM控制：提升能效與穩定性
六、可靠性數據
MTBF：
Telcordia SR-332: ≥ 1949K 小時
MIL-HDBK-217F: ≥ 211.7K 小時（25℃）
保修：3年
七、備注與聲明
測試條件一般為230VAC、滿載、25℃
紋波測試方法說明
低輸入電壓需減額輸出
EMC測試需配合終端設備進行
產品可能造成無線電干擾（符合A級標準）
