產品基本信息
產品系列：NEL-400系列
類型：400W單組輸出開關電源
特點：
交流輸入范圍：180~264VAC
保護功能：短路、過負載、過電壓、過溫度
內置直流風扇強制風冷
高度僅30mm，結構緊湊
支持并聯冗余功能（需與廠商洽談）
通過UL62368-1、EAC等安規認證

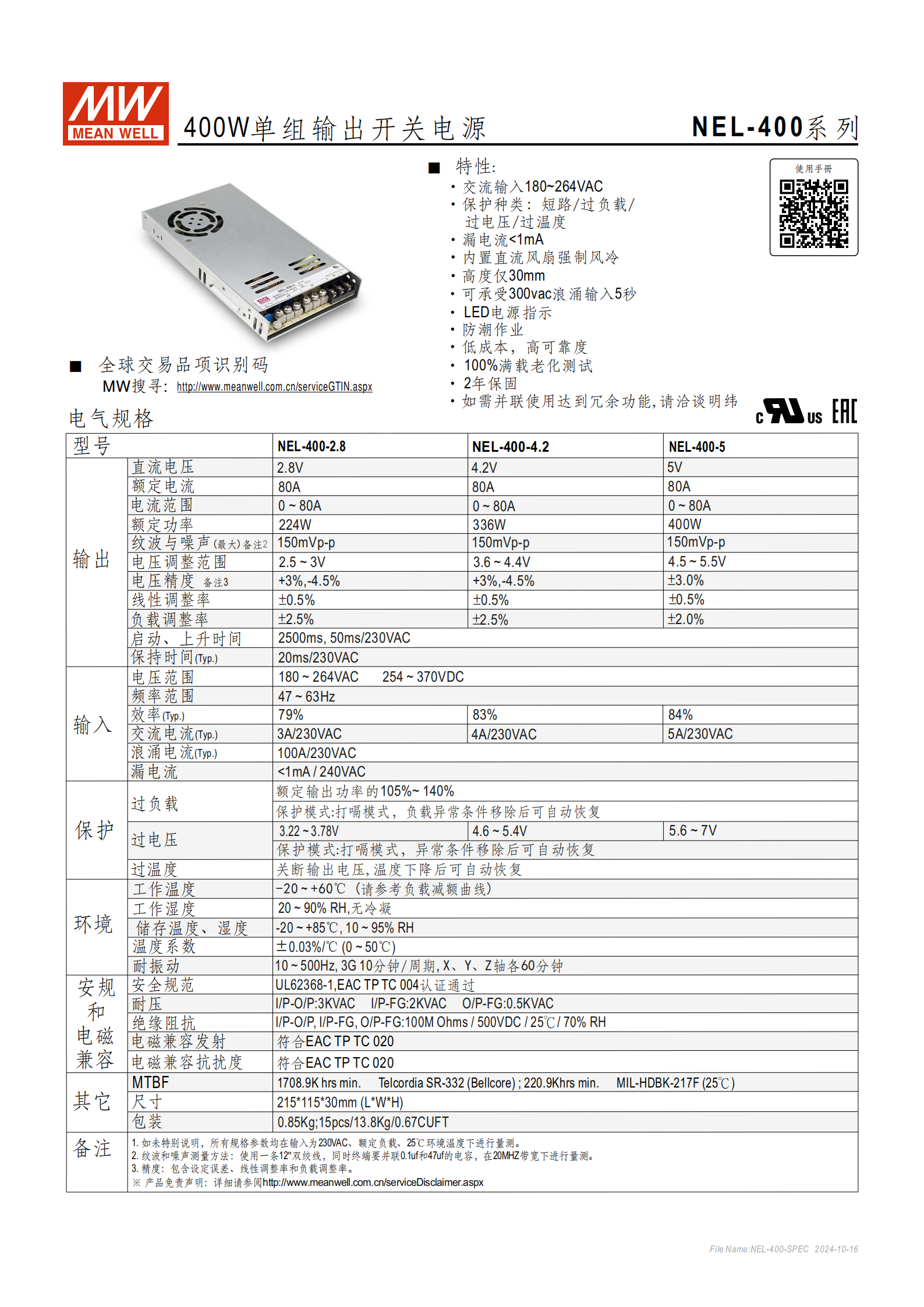

二、電氣規格表
包含多個型號的輸出參數：
| 型號 | 輸出電壓 | 輸出電流范圍 | 額定功率 | 紋波與噪聲 | 電壓精度 | 線性/負載調整率 |
|---|---|---|---|---|---|---|
| NEL-400-2.8 | 2.8V | 0~80A | 224W | 150mVp-p | ±2.5% | ±0.5% / ±2.5% |
| NEL-400-3 | 3V | 0~80A | 240W | 150mVp-p | ±3.0% | ±0.5% / ±0.5% |
| NEL-400-4.2 | 4.2V | 0~80A | 336W | 150mVp-p | +3%,-4.5% | ±0.5% / ±2.5% |
| NEL-400-5 | 5V | 0~80A | 400W | 150mVp-p | ±2.0% | ±0.5% / ±2.0% |
三、輸入特性
輸入電壓范圍：180~264VAC / 254~370VDC
頻率范圍：47~63Hz
效率：79%~84%（典型值）
浪涌電流：100A（230VAC）
漏電流：<1mA（240VAC）
保持時間：2500ms（230VAC）
四、保護功能
保護類型：過載、過壓、過溫、短路
保護模式：打嗝模式，異常移除后自動恢復
過載保護范圍：105%~140%額定功率
五、環境與可靠性
工作溫度：-20 ~ +60℃（參考負載減額曲線）
存儲溫度：-20 ~ +85℃
工作濕度：20~90% RH（無冷凝）
耐振動：10~500Hz, 3G, X/Y/Z軸各60分鐘
MTBF：
1708.9K小時（Telcordia SR-332）
220.9K小時（MIL-HDBK-217F, 25℃）

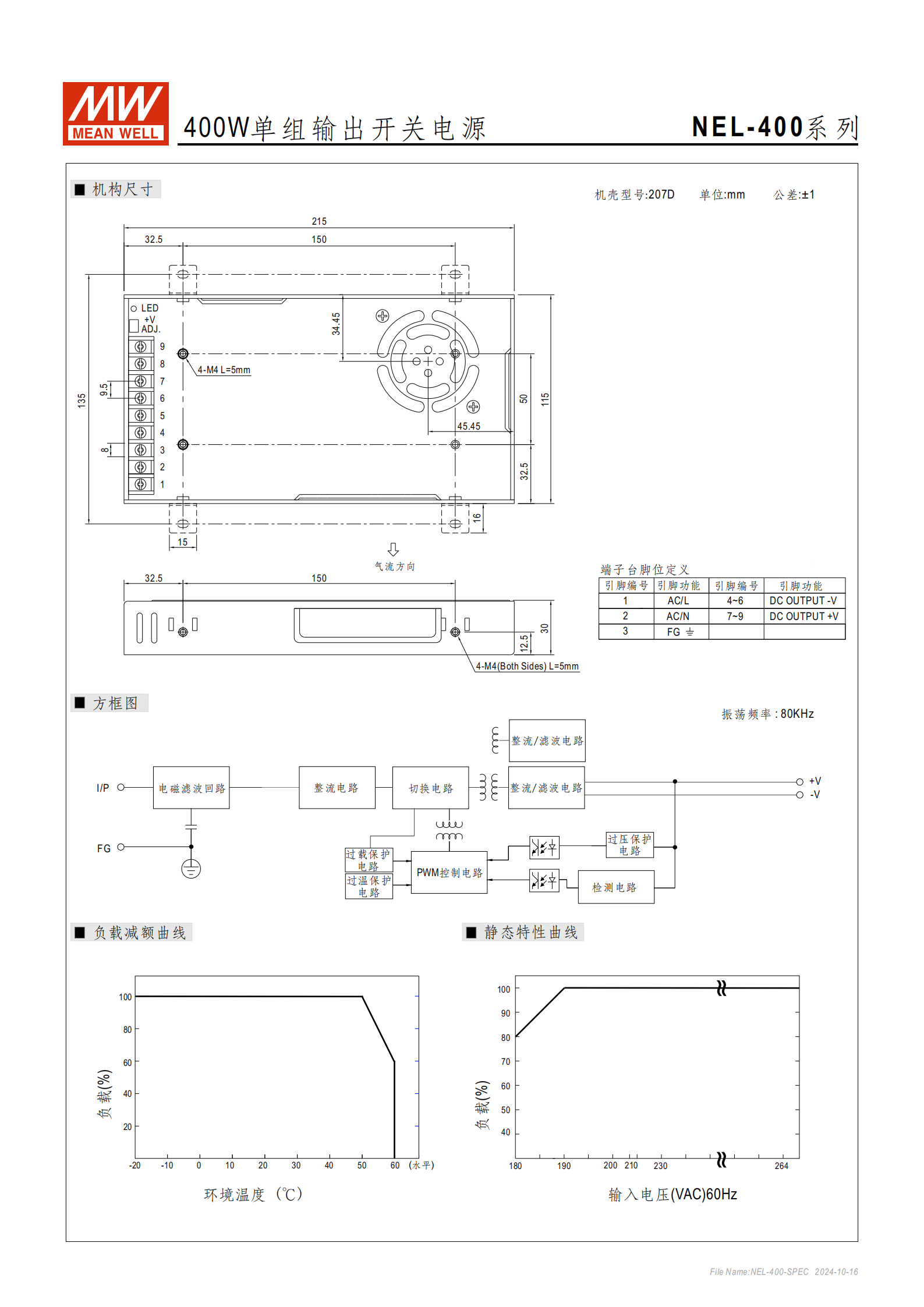

六、機械尺寸與安裝
尺寸：215×115×30mm（長×寬×高）
重量：0.85kg
安裝方式：4×M4螺絲孔（兩側）
端子定義：提供引腳功能說明（如AC輸入、DC輸出、FG接地等）
七、安規與認證
安全認證：UL62368-1、EAC TP TC 004
電磁兼容：符合EAC TP TC 020
絕緣耐壓：
I/P-O/P：3KVAC
I/P-FG：2KVAC
O/P-FG：0.5KVAC
八、其他信息
包裝：15pcs/箱，13.8kg，0.67立方英尺
