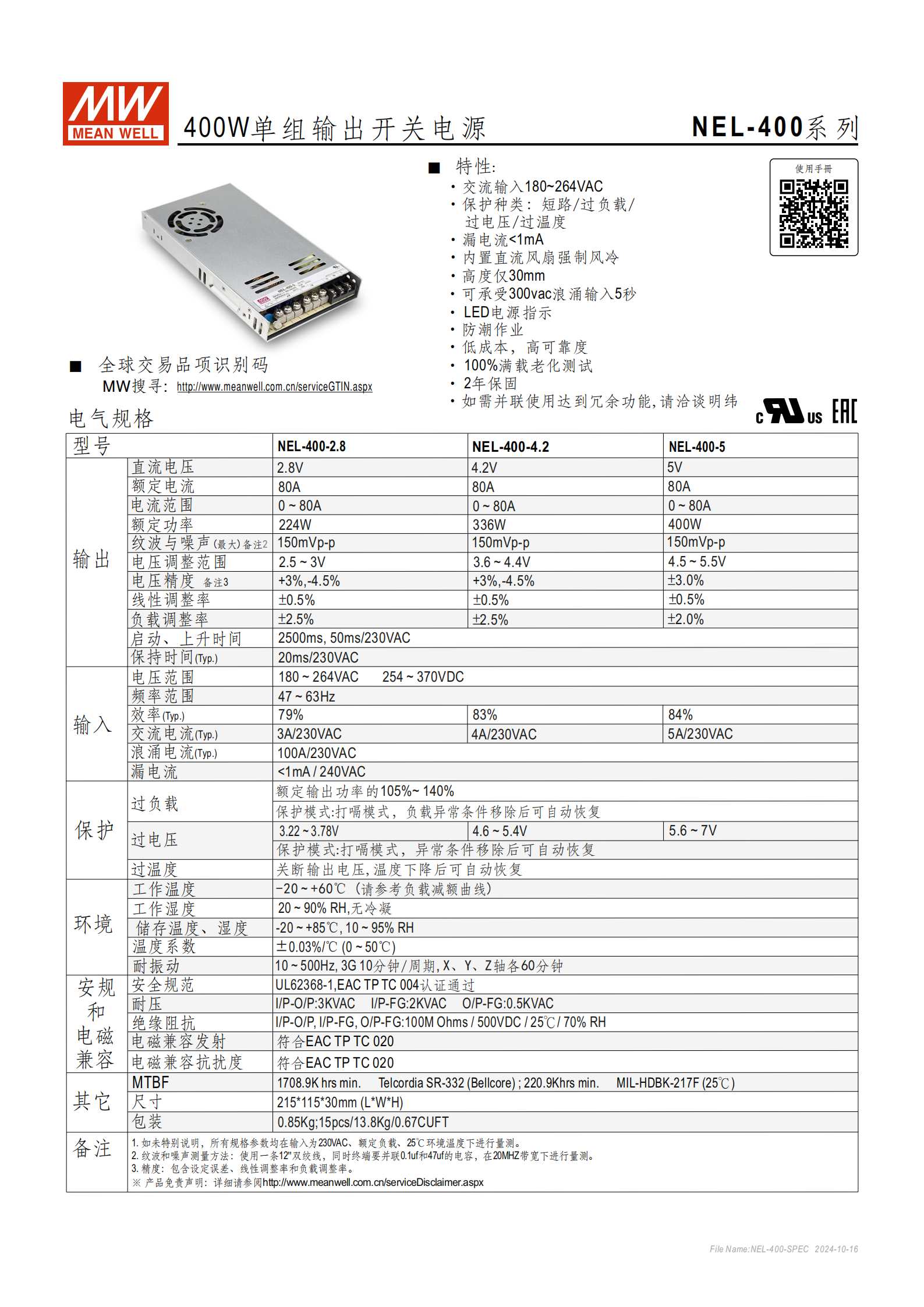

明緯NEL-400 系列 400W 單組輸出開關電源，輸入電壓范圍 180~264VAC，包含 2.8V、4.2V、5V 三種輸出型號，額定電流均為 80A，額定功率分別為 224W、336W、400W，具備短路 / 過負載 / 過電壓 / 過溫度四重保護，漏電流 < 1mA，高度僅 30mm，支持防潮作業和強制風冷，通過 UL62368-1 等安規認證，經 100% 滿載老化測試，提供 2 年保固，適用于多種需穩定直流供電的場景。
一、產品概述
明緯NEL-400 系列是一款400W 單組輸出開關電源，主打低成本、高可靠度，具備防潮作業能力，內置直流風扇強制風冷，高度僅 30mm，適配多種對安裝空間和穩定性有要求的場景，所有產品均經過 100% 滿載老化測試，提供 2 年保固，支持并聯冗余功能（需洽談廠商）。
二、核心電氣參數（關鍵數據匯總）
| 類別 | 具體參數 | NEL-400-2.8 | NEL-400-4.2 | NEL-400-5 |
|---|---|---|---|---|
| 輸出參數 | 直流電壓 | 2.8V | 4.2V | 5V |
| 額定電流 | 80A | 80A | 80A | |
| 電流范圍 | 0~80A | 0~80A | 0~80A | |
| 額定功率 | 224W | 336W | 400W | |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 150mVp-p | |
| 電壓調整范圍 | 2.5~3V | 3.6~4.4V | 4.5~5.5V | |
| 電壓精度 | +3%,-4.5% | +3%,-4.5% | ±3.0% | |
| 輸入?yún)?shù) | 電壓范圍 | 180~264VAC / 254~370VDC | 同左 | 同左 |
| 頻率范圍 | 47~63Hz | 同左 | 同左 | |
| 效率（典型值） | 79% | 83% | 84% | |
| 交流電流（典型值，230VAC） | 3A | 4A | 5A | |
| 浪涌電流（典型值，230VAC） | 100A | 同左 | 同左 | |
| 漏電流（240VAC） | <1mA | 同左 | 同左 |
三、保護功能
短路保護：打嗝模式，異常條件移除后自動恢復；
過負載保護：打嗝模式，負載恢復正常后自動恢復（保護觸發范圍：額定輸出功率的 105%~140%）；
過電壓保護：打嗝模式，自動恢復，保護電壓范圍分別為 3.22~3.78V（2.8V 型號）、5.6~7V（4.2V 型號）、4.6~5.4V（5V 型號）；
過溫度保護：溫度超標時關斷輸出，溫度下降后自動恢復。
四、環境與物理特性
工作環境：
工作溫度：-20~+60℃（需參考負載減額曲線）；
工作濕度：20~90% RH，無冷凝；
儲存環境：
儲存溫度：-20~+85℃；
儲存濕度：10~95% RH；
其他環境參數：
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz，3G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；
物理尺寸與包裝：
尺寸：21511530mm（LWH）；
單臺重量：0.85Kg；
包裝規格：15pcs / 箱，整箱重量 13.8Kg，體積 0.67CUFT。
五、安規與可靠性
安全規范：通過 UL62368-1、EAC TP TC 004 認證；
耐壓與絕緣：
I/P-O/P：3KVAC；
I/P-FG：2KVAC；
O/P-FG：0.5KVAC；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms（500VDC、25℃、70% RH）；
電磁兼容：發射與抗擾度均符合 EAC TP TC 020 標準；
可靠性：MTBF 最低值為 1708.9K hrs（Telcordia SR-332 標準，25℃），或 220.9K hrs（MIL-HDBK-217F 標準，25℃）。
六、其他說明
所有規格參數默認在輸入 230VAC、額定負載、25℃環境溫度下量測；
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下量測；
電壓精度包含設定誤差、線性調整率和負載調整率。
4. 關鍵問題
問題 1：NEL-400 系列開關電源的核心輸出差異的是什么？不同型號適配哪些功率需求場景？
答案：核心輸出差異集中在額定功率和電壓調整范圍，具體如下：
NEL-400-2.8：額定功率 224W，電壓調整范圍 2.5~3V，適配低電壓、中功率（≤224W）的直流供電場景；
NEL-400-4.2：額定功率 336W，電壓調整范圍 3.6~4.4V，適配中等電壓、中高功率（≤336W）場景；
NEL-400-5：額定功率 400W，電壓調整范圍 4.5~5.5V，適配標準 5V 電壓、高功率（≤400W）場景。三者額定電流均為 80A，紋波噪聲一致（≤150mVp-p），可根據負載的電壓和功率需求選擇。
問題 2：該系列電源的保護機制有哪些？異常情況發生后如何恢復正常工作？
答案：具備四重保護機制，恢復方式如下：
短路 / 過負載 / 過電壓保護：均采用 “打嗝模式”，無需手動操作，待短路、過載、過壓等異常條件移除后，電源會自動恢復正常輸出；
過溫度保護：溫度超標時直接關斷輸出，待電源溫度下降至安全范圍后，自動恢復輸出。該保護機制可有效避免電源和負載因異常工況損壞，且無需人工干預，適配無人值守場景。
問題 3：NEL-400 系列電源的安裝與環境適配性如何？滿足哪些安規要求？
答案：安裝與環境適配性及安規要求如下：

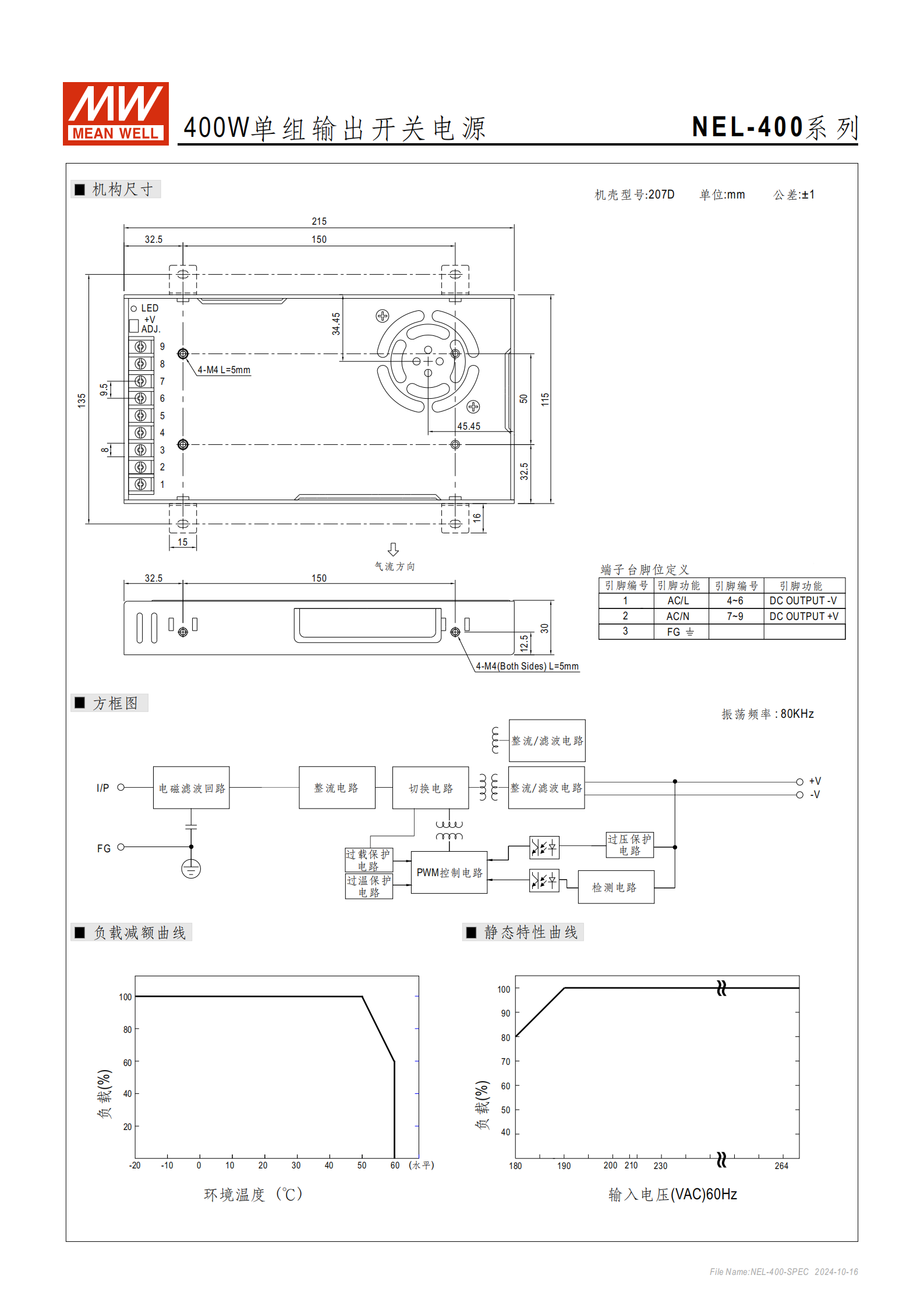

安裝適配：高度僅 30mm，體積小巧（21511530mm），支持多方向固定（機殼含 4-M4 安裝孔，L=5mm），內置直流風扇強制風冷，適配空間受限的安裝場景；
環境適配：工作溫度 - 20~+60℃，工作濕度 20~90% RH（無冷凝），耐振動性能優異，可在工業、通信等多環境下穩定運行；
安規要求：通過 UL62368-1、EAC TP TC 004 安全認證，電磁兼容（發射 + 抗擾度）符合 EAC TP TC 020 標準，耐壓和絕緣性能達標，滿足多數國家和地區的電氣安全規范。
