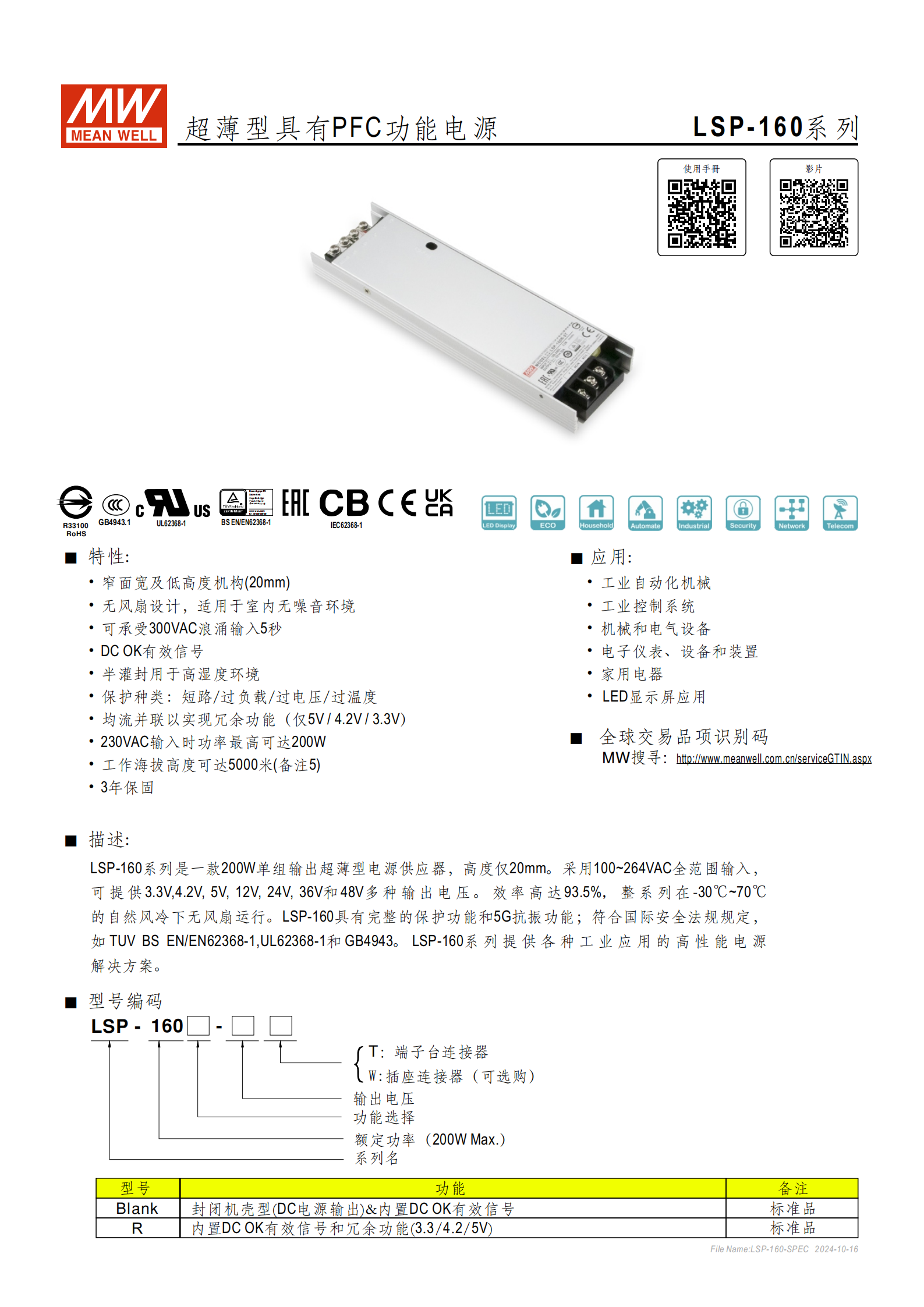

MEAN WELL LSP-160 系列是一款20mm 超薄型具有 PFC 功能的單組輸出電源供應器，額定功率最高可達200W，輸入電壓范圍為100~264VAC，提供 3.3V、4.2V 等多種輸出電壓，效率高達93.5% ，具備無風扇設計、半灌封、多重保護（短路 / 過負載等）、DC OK 信號、均流并聯冗余（部分電壓）等特性，工作溫度范圍 - 30℃~70℃，符合多項國際安全法規，適用于工業自動化、電子儀表、LED 顯示屏等多種場景，提供3 年保固。
一、產品概述
品牌與系列：MEAN WELL（明緯）LSP-160 系列，超薄型具有 PFC 功能的單組輸出電源供應器
核心定位：滿足工業及多種電子設備的高性能電源需求，兼顧低噪音、高穩定性與寬適應性
關鍵優勢：20mm 超薄設計、無風扇靜音運行、半灌封防潮、多重保護、均流冗余（部分型號）、3 年保固
二、核心特性
| 特性類別 | 具體內容 |
|---|---|
| 結構設計 | 高度僅 20mm，窄面寬；無風扇設計（室內無噪音環境適用）；半灌封工藝（高濕度環境適配） |
| 輸入能力 | 100~264VAC 全范圍輸入，支持 141~370VDC 輸入；可承受 300VAC 浪涌輸入 5 秒；頻率范圍 47~63Hz |
| 功能配置 | DC OK 有效信號（指示電源輸出狀態）；均流并聯冗余功能（僅 3.3V/4.2V/5V 型號）；5G 抗振能力（10~500Hz，X/Y/Z 軸各 60 分鐘） |
| 保護機制 | 短路保護：打嗝模式，異常移除后自動恢復；過負載保護：130%~150% 額定功率，持續限流 + 打嗝保護；過電壓保護：關斷輸出，重啟恢復；過溫度保護：關斷輸出，溫度下降后自動恢復 |

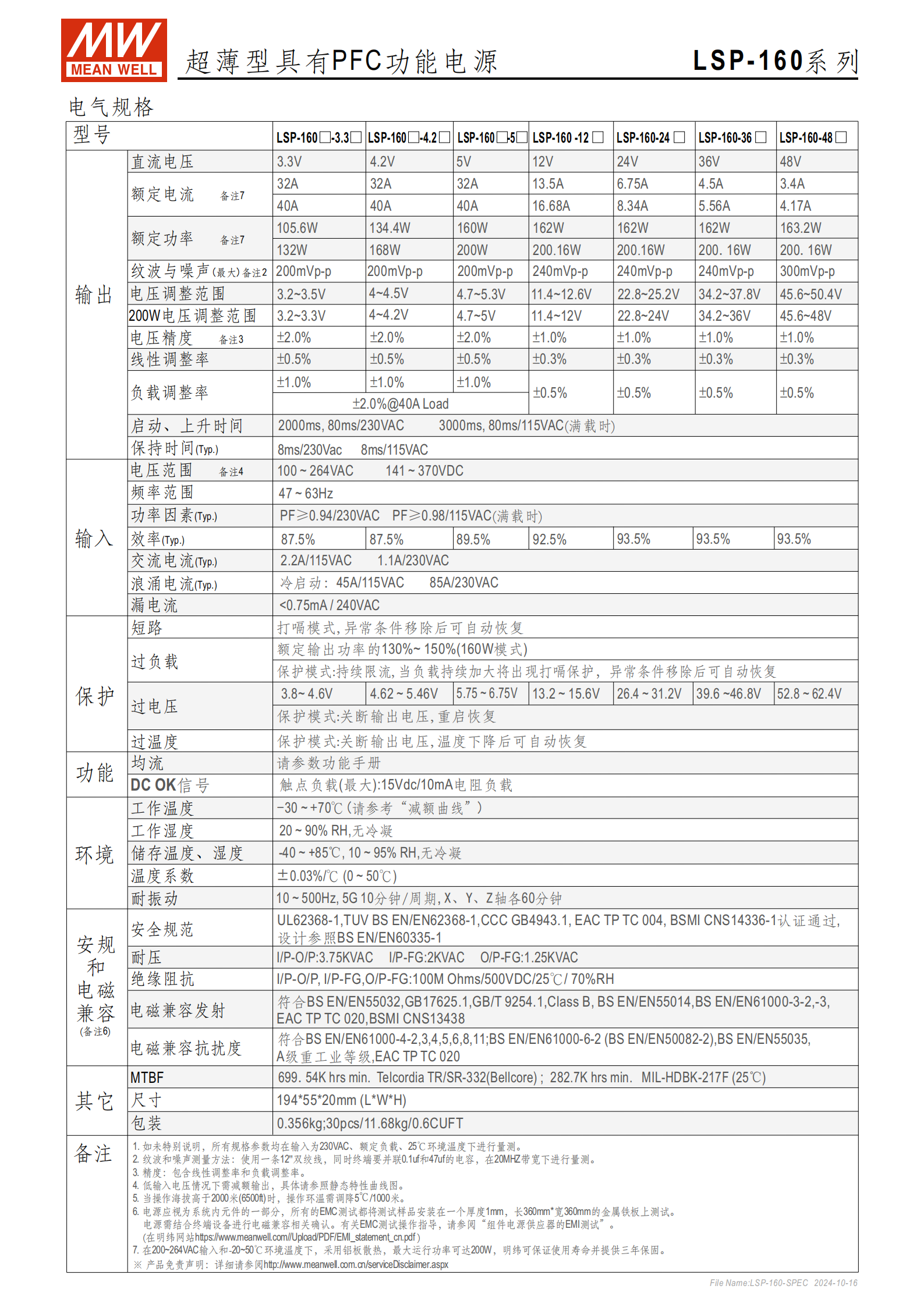

三、電氣規格關鍵參數
| 規格項目 | 詳細參數 |
|---|---|
| 輸出電壓選項 | 3.3V、4.2V、5V、12V、24V、36V、48V |
| 額定電流（常規 / 200W 模式） | 3.3V：32A/40A；4.2V：32A/40A；5V：32A/40A；12V：13.5A/16.68A；24V：6.75A/8.34A；36V：4.5A/5.56A；48V：3.4A/4.17A |
| 額定功率（常規 / 200W 模式） | 3.3V：105.6W/132W；4.2V：134.4W/168W；5V：160W/200W；12V~48V：162W~163.2W/200.16W |
| 電壓精度 | 3.3V/4.2V/5V：±2.0%；12V/24V/36V/48V：±1.0% |
| 負載調整率 | 3.3V/4.2V/5V：±1.0%（40A 負載時 ±2.0%）；12V~48V：±0.5% |
| 紋波與噪聲（最大） | 3.3V/4.2V/5V：200mVp-p；12V/24V/36V：240mVp-p；48V：300mVp-p |
| 效率（典型值） | 最高 93.5%（4.2V/5V/48V 型號），最低 87.5%（3.3V/24V 型號） |
| 功率因素（典型值） | 115VAC：0.98；230VAC：0.94 |
| 漏電流 | <0.75mA / 240VAC |
四、環境與安規要求
環境參數
工作溫度：-30℃~70℃（自然風冷）
儲存溫度：-40℃~+85℃
工作濕度：10%~95% RH（無冷凝）
工作海拔：最高 5000 米（海拔 > 2000 米時，環溫每升高 1000 米降 5℃）
溫度系數：±0.03%/℃（0~50℃）
安規與電磁兼容
安全規范：符合 UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1 等
耐壓：I/P-O/P：3.75KVAC；I/P-FG：2KVAC；O/P-FG：1.25KVAC
絕緣阻抗：100M Ohms/500VDC/25℃/70% RH
電磁兼容：發射符合 EN55032 Class B，抗擾度符合 EN61000 系列標準（重工業 A 級）
五、型號與結構
型號編碼規則：LSP-160-【輸出電壓】-【功能選擇】-【連接器類型】
功能選擇：Blank（封閉機殼型 + 內置 DC OK 信號，標準品）；R（內置 DC OK 信號 + 冗余功能，僅 3.3/4.2/5V，標準品）

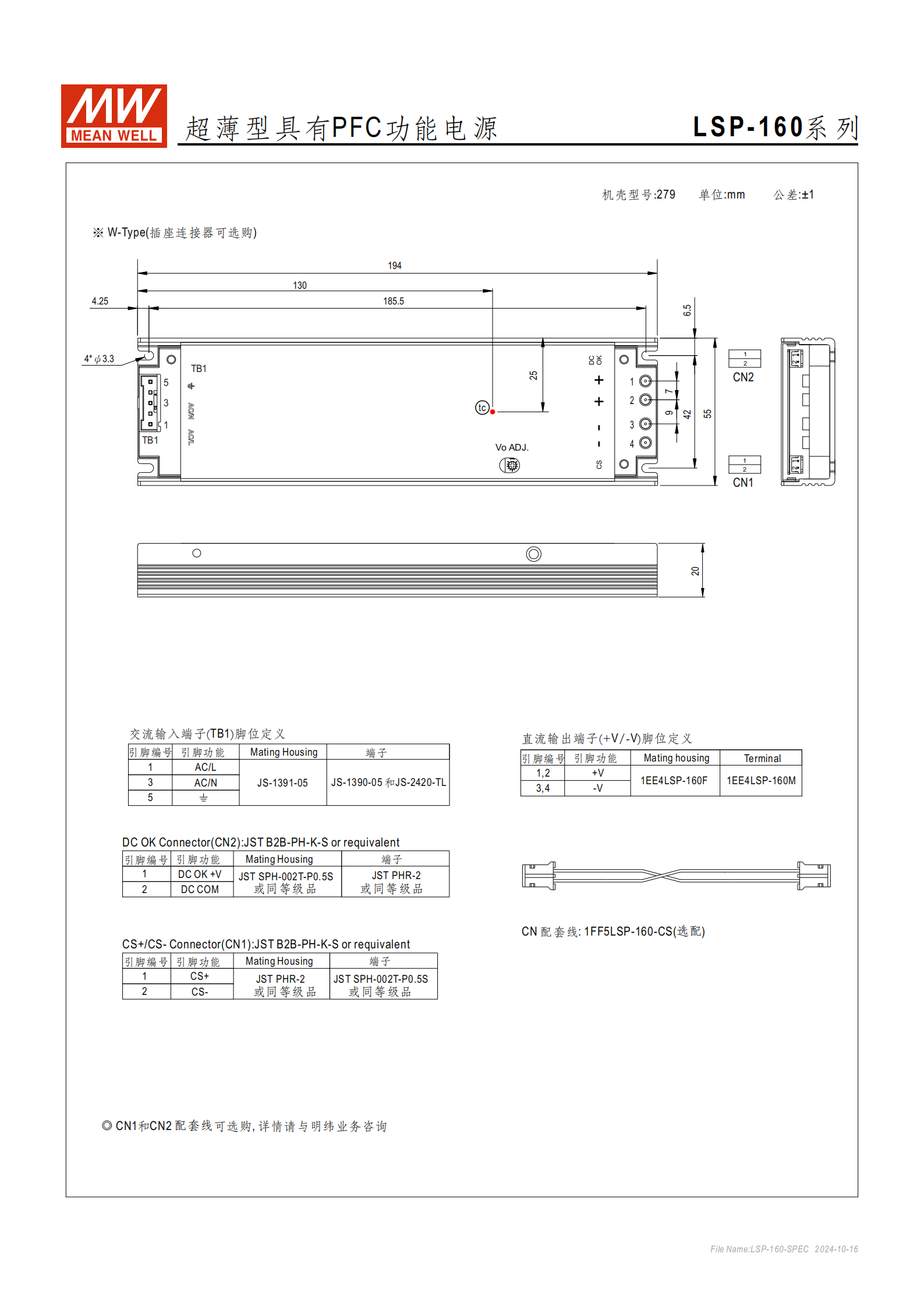

連接器類型：T（端子臺連接器）；W（插座連接器，可選購）

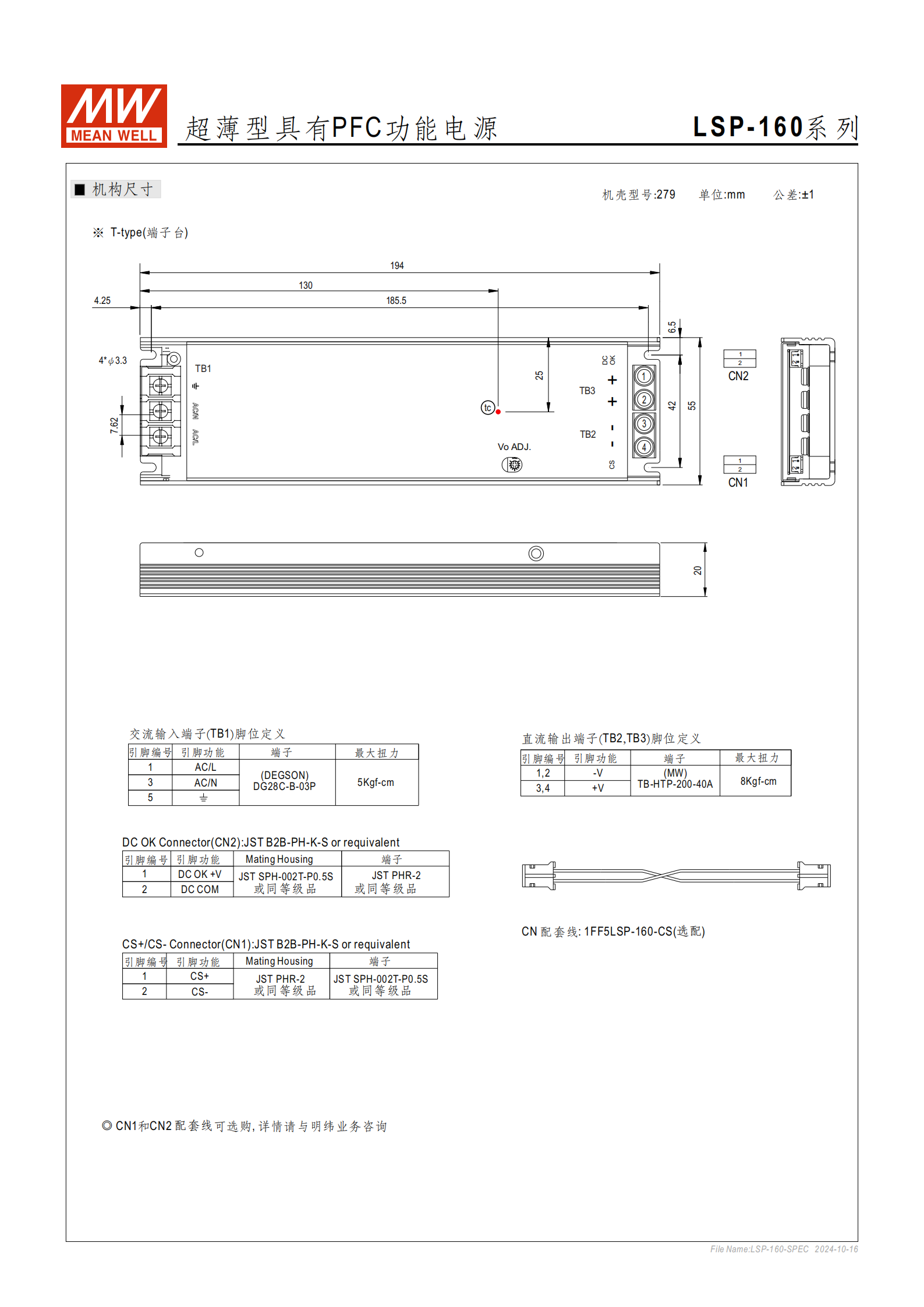

尺寸與包裝：1945520mm（LWH）；單臺重量 0.356kg，30 臺 / 箱（11.68kg/0.6CUFT）

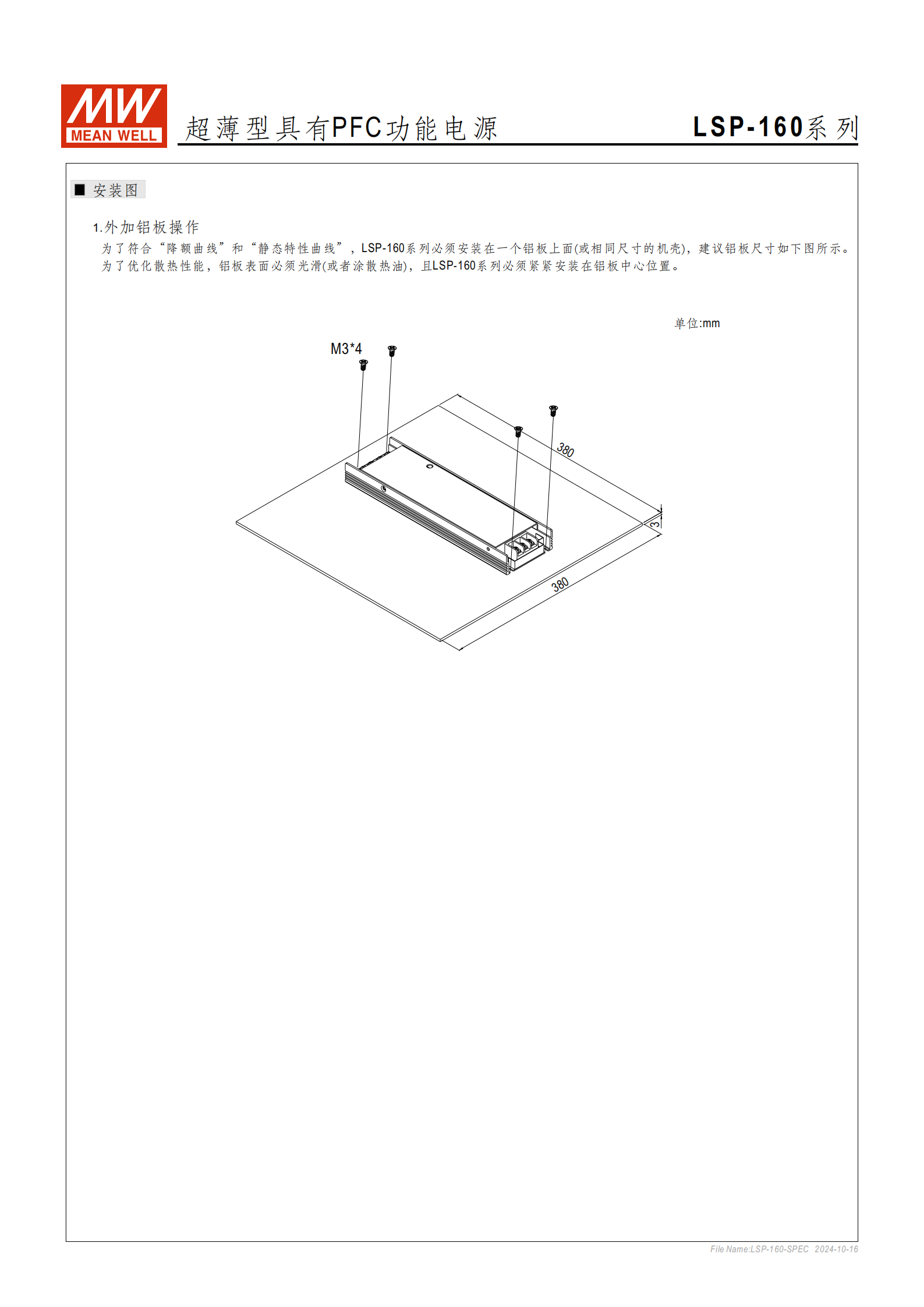

安裝要求：需安裝在 380*380mm 鋁板上（優化散熱），鋁板表面光滑或涂散熱油
六、應用場景
工業自動化機械、工業控制系統
機械和電氣設備、電子儀表及裝置
家用電器、LED 顯示屏應用
4. 關鍵問題
問題 1：LSP-160 系列電源的核心適配場景及突出優勢是什么？
答案：核心適配場景包括工業自動化機械 / 控制系統、電子儀表、電氣設備、LED 顯示屏及家用電器。突出優勢體現在：① 20mm 超薄設計 + 無風扇結構，適配空間受限且需低噪音的環境；② 半灌封工藝 + 寬溫（-30℃~70℃）、寬海拔（最高 5000 米）適配，可應對高濕度、惡劣工業環境；③ 多重保護（短路 / 過負載等）+DC OK 信號 + 均流冗余功能（部分電壓），保障設備運行穩定性；④ 93.5% 高轉換效率 + 3 年保固，兼顧節能與使用保障。
問題 2：LSP-160 系列在 200W 最大功率模式下的輸出電壓、電流范圍及適用條件是什么？
答案：① 輸出電壓范圍：3.2V~48V（對應各型號調整范圍：3.2~3.3V/4~4.2V/4.7~5V/11.4~12V/22.8~24V/34.2~36V/45.6~48V）；② 輸出電流范圍：3.4A（48V 型號）~40A（3.3V/4.2V/5V 型號）；③ 適用條件：輸入電壓 200~264VAC，環境溫度 - 20℃~50℃，且需采用鋁板散熱，此時明緯可保證使用壽命并提供三年保固。

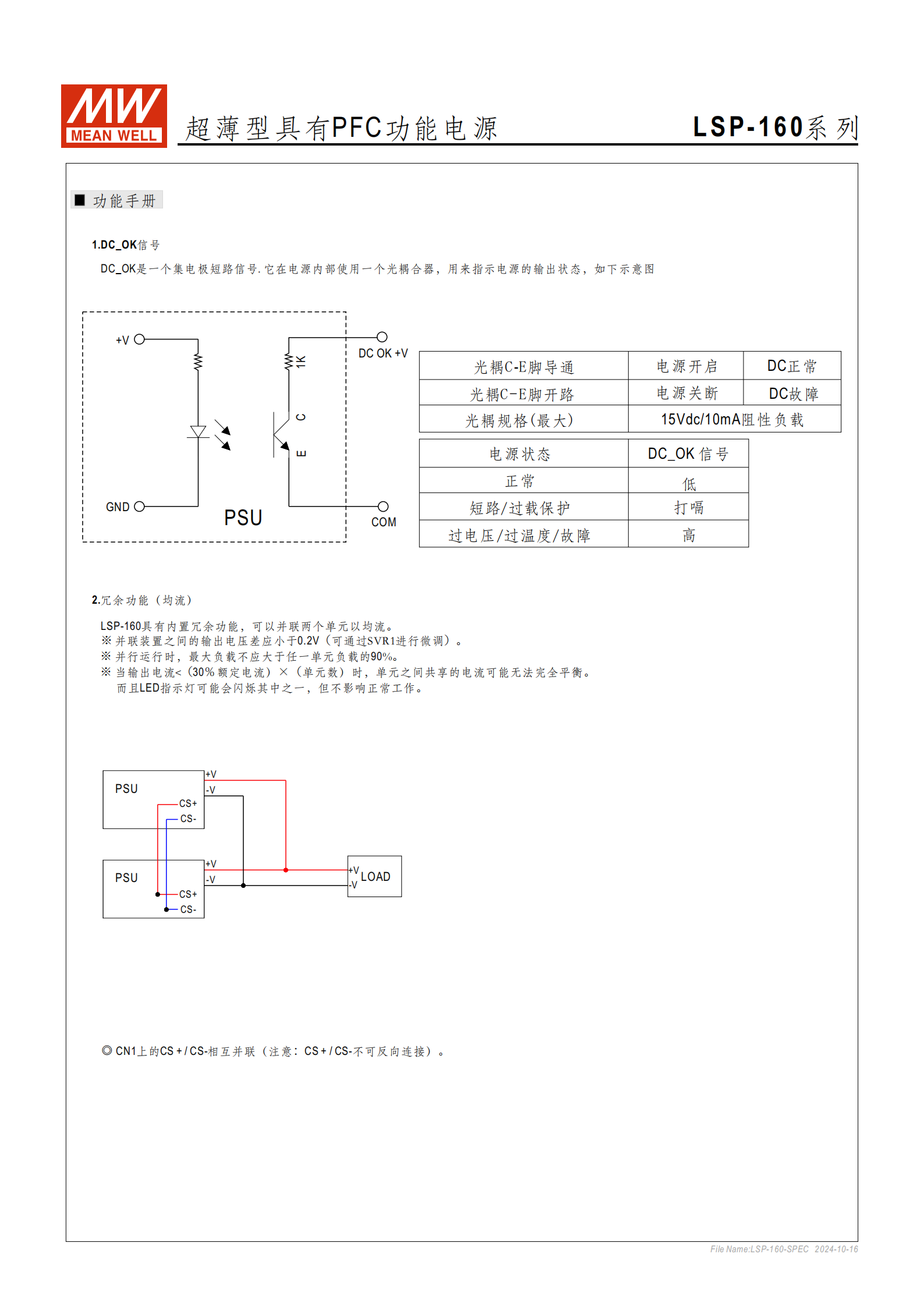

問題 3：LSP-160 系列的冗余功能（均流并聯）適用型號、操作要求及注意事項有哪些？
答案：① 適用型號：僅 3.3V、4.2V、5V 輸出的 R 型（內置 DC OK 信號和冗余功能）標準品；② 操作要求：需將兩臺同型號電源的 CN1 接口上 CS+/CS - 相互并聯（不可反向連接），通過 SVR1 微調輸出電壓，使并聯裝置間電壓差小于 0.2V；③ 注意事項：并行運行時最大負載不應超過任一單元負載的 90%；當輸出電流 <(30% 額定電流)×(單元數) 時，單元間電流可能無法完全平衡，LED 指示燈可能閃爍，但不影響正常工作。
