MEAN WELL HSP-300 系列是 300W 單組輸出帶主動式 PFC 功能的開關電源，支持國際通用全范圍交流輸入，能承受 300VAC 浪涌輸入 5 秒，漏電流 < 1mA，具備短路 / 過負載 / 過電壓 / 過溫度多重保護，采用自然風冷設計且高度僅 31mm，加噴防潮劑、帶 LED 電源指示，適用于顯示屏應用，提供 3 年保固，核心型號包括 HSP-300-2.8、HSP-300-4.2、HSP-300-5，額定電流均為 60A，額定功率分別為 168W、252W、300W，工作溫度范圍 - 30~+70℃，符合多項國際安規與電磁兼容標準。
一、產品概述
品牌與系列：MEAN WELL（明緯）HSP-300 系列
產品類型：300W 單組輸出有 PFC 功能開關電源
核心定位：適用于顯示屏應用，支持并聯冗余功能（需洽談明緯）
質保期限：3 年保固
核心特性：國際通用全范圍交流輸入、300VAC 浪涌輸入耐受 5 秒、主動式 PFC 功能、漏電流 < 1mA、自然風冷、高度僅 31mm、加噴防潮劑、LED 電源開啟指示

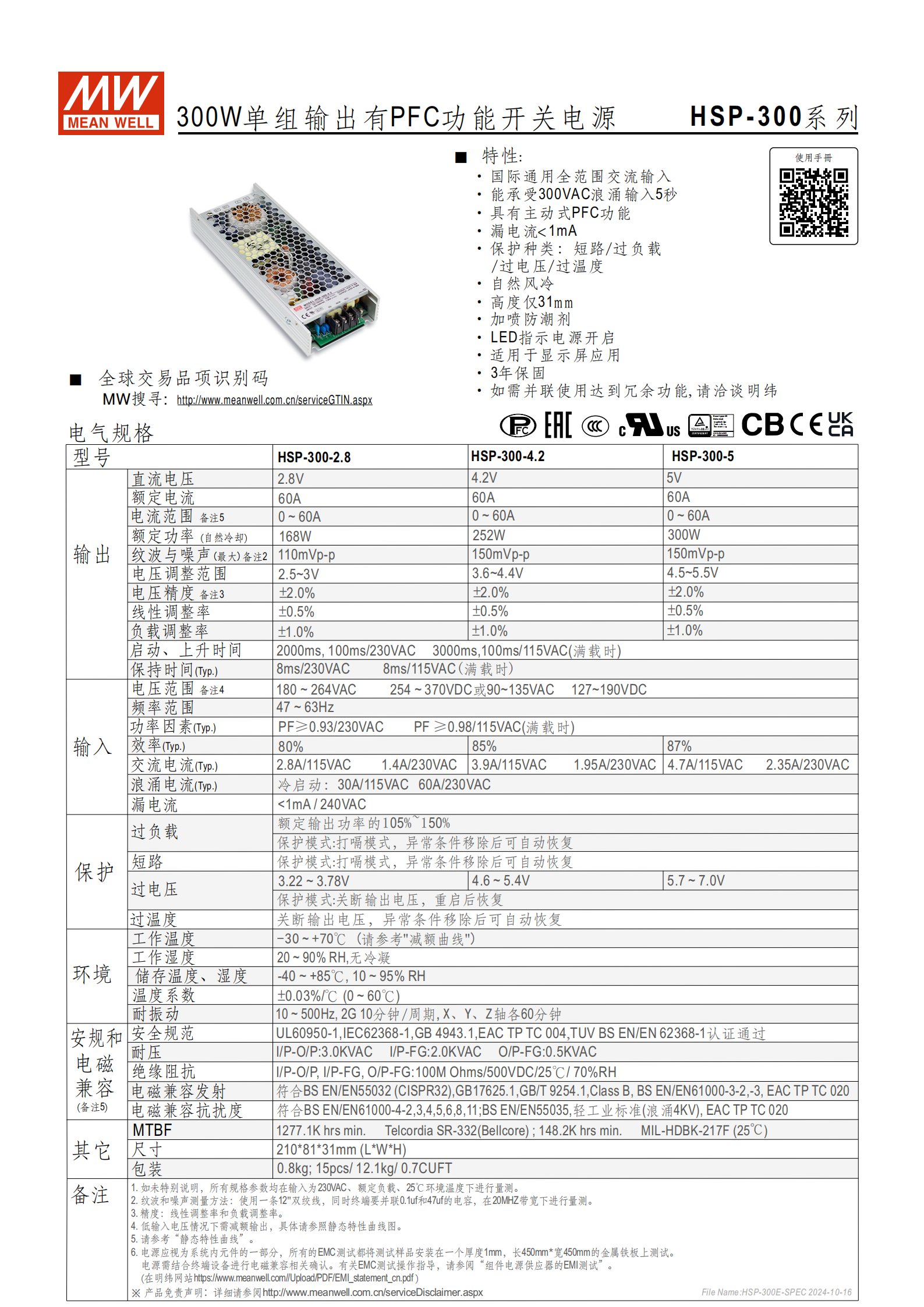

二、核心電氣規格（關鍵參數表格）
| 類別 | 具體參數 | HSP-300-2.8 | HSP-300-4.2 | HSP-300-5 |
|---|---|---|---|---|
| 輸出 | 直流電壓 | 2.8V（調整范圍 2.5~3V） | 4.2V（調整范圍 3.6~4.4V） | 5V（調整范圍 4.5~5.5V） |
| 額定電流 | 60A（范圍 0~60A） | 60A（范圍 0~60A） | 60A（范圍 0~60A） | |
| 額定功率（自然冷卻） | 168W | 252W | 300W | |
| 紋波與噪聲（最大） | 110mVp-p | 150mVp-p | 150mVp-p | |
| 電壓精度 | ±2.0% | ±2.0% | ±2.0% | |
| 過電壓保護值 | 3.22~3.78V | 4.6~5.4V | 5.7~7.0V | |
| 輸入 | 電壓范圍 | 滿載時：180~264VAC/254~370VDC 或 90~135VAC/127~190VDC（頻率 47~63Hz） | 同左 | 同左 |
| 功率因素（PF） | 0.93/230VAC、0.98/115VAC | 同左 | 同左 | |
| 效率（Typ.） | 80% | 85% | 87% | |
| 交流電流（Typ.） | 2.8A/115VAC、1.4A/230VAC | 3.9A/115VAC、1.95A/230VAC | 4.7A/115VAC、2.35A/230VAC | |
| 浪涌電流（冷啟動） | 30A/115VAC、60A/230VAC | 同左 | 同左 |
三、保護功能
| 保護類型 | 保護模式 | 恢復方式 |
|---|---|---|
| 過負載 / 短路 | 打嗝模式 | 異常條件移除后自動恢復 |
| 過電壓 | 關斷輸出電壓 | 重啟后恢復 |
| 過溫度 | 關斷輸出電壓 | 異常條件移除后自動恢復 |
四、環境與物理參數
環境條件
工作溫度：-30~+70℃（需參考 “減額曲線”）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~60℃）
耐振動：10~500Hz，2G，X、Y、Z 軸各 60 分鐘（10 分鐘 / 周期）

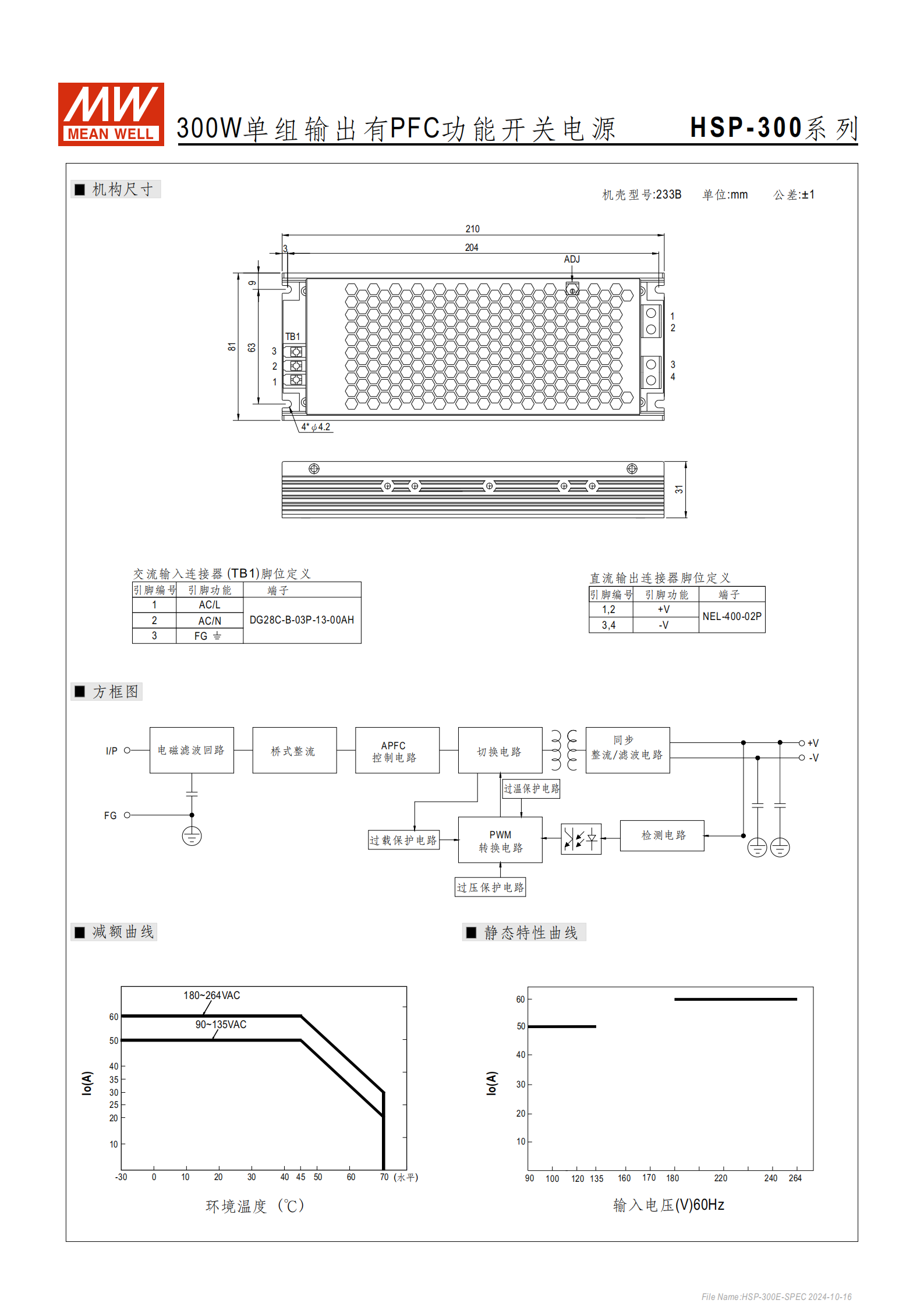

物理參數
尺寸：2108131mm（LWH）
單臺重量：0.8kg
包裝規格：15pcs / 箱，每箱 12.1kg，體積 0.7CUFT
五、安規與電磁兼容
安全規范：通過 UL60950-1、IEC62368-1、GB 4943.1、EAC TP TC 004、TUV BS EN/EN 62368-1 認證
耐壓規格：I/P-O/P：3.0KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：100M Ohms/500VDC/25℃/70%RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）、GB17625.1、GB/T 9254.1（Class B）、BS EN/EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11；BS EN/EN55035（輕工業標準，浪涌 4KV）、EAC TP TC 020
六、安裝要求
需安裝在鋁板（或相同尺寸機殼）上，建議鋁板表面光滑或涂散熱油，電源緊貼鋁板中間
安裝時電源周圍預留至少 5cm 散熱空間
關鍵問題
問題：HSP-300 系列三款核心型號的額定功率、直流電壓及過電壓保護值分別是多少？答案：三款型號的關鍵參數如下表所示：
型號 額定功率 直流電壓 過電壓保護值 HSP-300-2.8 168W 2.8V（調整范圍 2.5~3V） 3.22~3.78V HSP-300-4.2 252W 4.2V（調整范圍 3.6~4.4V） 4.6~5.4V HSP-300-5 300W 5V（調整范圍 4.5~5.5V） 5.7~7.0V 問題：HSP-300 系列開關電源的輸入電壓范圍、核心保護功能及保護模式分別是什么？答案：輸入電壓范圍（滿載時）為 180~264VAC/254~370VDC 或 90~135VAC/127~190VDC（頻率 47~63Hz）；核心保護功能包括過負載、短路、過電壓、過溫度四種；保護模式分別為：過負載 / 短路采用打嗝模式（異常移除后自動恢復），過電壓采用關斷輸出模式（重啟后恢復），過溫度采用關斷輸出模式（異常移除后自動恢復）。
問題：HSP-300 系列的安裝有哪些關鍵要求？工作環境溫度范圍及核心安規認證是什么？答案：安裝關鍵要求：①需安裝在鋁板（或同尺寸機殼）上，鋁板表面需光滑或涂散熱油，電源緊貼鋁板中間；②電源周圍預留至少 5cm 散熱空間。工作環境溫度范圍為 - 30~+70℃（需參考減額曲線）。核心安規認證包括 UL60950-1、IEC62368-1、GB 4943.1、EAC TP TC 004、TUV BS EN/EN 62368-1。
